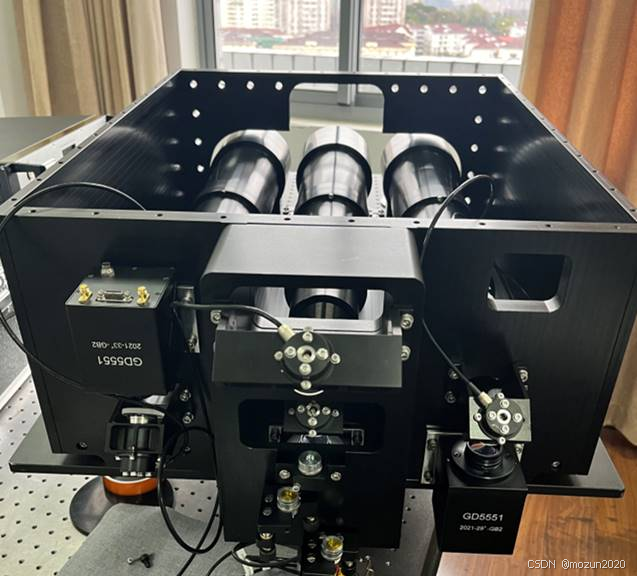

《单光子成像》第三章内容详解与学习指南

第三章内容概述

本章聚焦于混合雪崩光电二极管阵列（APD Array）成像技术，从单像素器件到多像素阵列，系统阐述了其工作原理、性能优化及多领域应用。核心内容如下：

1. 混合雪崩光电二极管工作原理

   • 物理基础：基于半导体雪崩效应，通过电场加速载流子引发碰撞电离，实现光生电流的倍增。
   • 关键参数：量子效率（QE）、暗电流、雪崩增益（M）、过噪声系数（F）。
   • 优势：单光子灵敏度、高信噪比、快速响应时间。

2. 单像素大尺寸混合雪崩光电二极管

   • 器件结构：
     • PIN结构：吸收层、本征层、掺杂层分层设计，优化光吸收与电场分布。
     • SAM结构：分离式吸收-倍增层，降低暗电流并提升增益均匀性。
   • 性能：
     • 高探测效率：通过材料选择（如InGaAs/InP）和工艺优化实现。
     • 低噪声：暗计数率（DCR）控制，减少虚警概率。
   • 应用：激光雷达测距、荧光寿命成像、量子密钥分发。

3. 多像素混合雪崩光电二极管阵列

   • 阵列设计：
     • CMOS集成：通过标准工艺实现像素级APD与读出电路集成。
     • 像素结构：包括深沟槽隔离、共享淬灭电路等，减少串扰并提升填充因子。
   • 性能测试：
     • 均匀性：像素间增益、暗电流的一致性。
     • 动态范围：线性响应与饱和光强的平衡。
   • 应用：三维成像（如LiDAR）、生物发光检测、高能物理实验。

4. 现存问题与技术挑战

   • 均匀性控制：阵列中像素性能差异导致的成像失真。
   • 暗计数率：温度依赖性及辐射损伤的影响。
   • 读出电路设计：高速、低噪声信号处理与阵列规模的矛盾。


预习要点

1. 基础概念准备

   • 雪崩效应：理解碰撞电离过程及载流子倍增链式反应。
   • 泊松统计：光子计数中的随机性及其对信噪比的影响。
   • 半导体物理：能带结构、载流子输运与复合机制。

2. 技术背景关联

   • 对比传统器件：APD与PIN光电二极管、光电倍增管（PMT）的差异。
   • 工艺挑战：混合集成（半导体+真空）中的材料兼容性与热管理。

3. 应用场景思考

   • 弱光成像：APD阵列在生物荧光、天文观测中的优势。
   • 三维成像：结合飞行时间（ToF）技术的深度信息获取。

复习重点

1. 核心原理深化

   • 雪崩增益机制：电场分布对增益均匀性的影响。
   • 过噪声系数：F值与增益波动的关系，对信噪比的限制。

2. 器件性能分析

   • 单像素与阵列对比：串扰、填充因子、动态范围的权衡。
   • 温度依赖性：暗电流与雪崩电压的漂移机制。

3. 系统集成挑战

   • 读出电路设计：低噪声放大器、高速ADC与阵列规模的匹配。
   • 封装技术：抗辐射、热稳定封装对实际应用的影响。


关键知识点梳理

1. 混合雪崩光电二极管结构

   • SAM结构：吸收层（如InGaAs）与倍增层（如InP）分离，优化性能。
   • 平面与垂直结构：工艺差异对响应速度、填充因子的影响。

2. 雪崩增益与噪声控制

   • 增益-带宽积：高增益与高速响应的矛盾及解决方案。
   • 淬灭电路：被动淬灭（RC电路）与主动淬灭（门控模式）的对比。

3. 阵列成像技术

   • 时间相关单光子计数（TCSPC）：在阵列中的并行实现。
   • 像素间串扰抑制：深沟槽隔离、电荷共享补偿技术。

4. 典型应用案例

   • 激光雷达（LiDAR）：测距与成像一体化，提升自动驾驶感知能力。
   • 生物医学成像：荧光寿命显微镜（FLIM）中的超分辨率成像。

总结

第三章从器件物理到系统应用，全面阐述了混合雪崩光电二极管阵列的技术细节。预习时需夯实雪崩效应与半导体物理基础，复习时应聚焦器件-系统协同设计及噪声控制技术。关键知识点涵盖结构创新（如SAM结构）、信号处理算法（TCSPC）及典型应用场景（如LiDAR），为后续章节学习单光子成像的前沿技术（如量子成像、计算成像）奠定基础。
