ROS的tf_tree中的节点含义详解

1. rqt_tf_tree中的节点

含义：rqt_tf_tree中的每个节点表示一个坐标系，通过frameid进行标识，例如：
map：全局地图坐标系。
odom：里程计坐标系（机器人局部位置）。
base_footprint：机器人基座坐标系。
laser：激光雷达坐标系。
节点详细介绍见：【机器人ROS系统各坐标系含义、关系与作用】
作用：这些节点通过边（TF变换）连接，表示坐标系之间的空间关系（如平移、旋转），构成整个系统的TF树，坐标系（节点）之间变换详细介绍见机器人坐标变换TF(ROS Transform)示例解释。

2. 与rosnode的关系

rosnode是TF变换的发布者：每个坐标系（TF节点）的变换数据由某个rosnode发布。
例如：
robot_state_publisher节点发布URDF模型中的静态TF（如传感器与基座的固定关系）。
gmapping节点发布SLAM生成的map→odom动态变换。
Gazebo插件发布odom→base_footprint的里程计动态变换。
命名空间与TF前缀：
如果rosnode设置了tf_prefix参数（如tb3_0），其发布的TF会带有前缀（如tb3_0/map），在TF树中表现为独立的子树。

3. 与rostopic的关系

TF数据通过话题传输：所有动态TF变换（如odom→base_footprint）通过/tf话题发布（rostopic echo /tf可查看）。
静态TF变换（如传感器与基座的固定关系）通过/tf_static话题发布。
订阅与发布：
rosnode通过订阅/tf和/tf_static获取其他节点的TF数据。
rqt_tf_tree本身不直接订阅话题，而是通过TF库（tf2_ros）监听所有TF数据并可视化。

4. 总结关系图

rosnode（如robot_state_publisher）
↓ 发布TF数据到
rostopic（如/tf, /tf_static）
↓ 通过TF库传输
rqt_tf_tree（可视化坐标系节点和变换边）

5. 验证方法

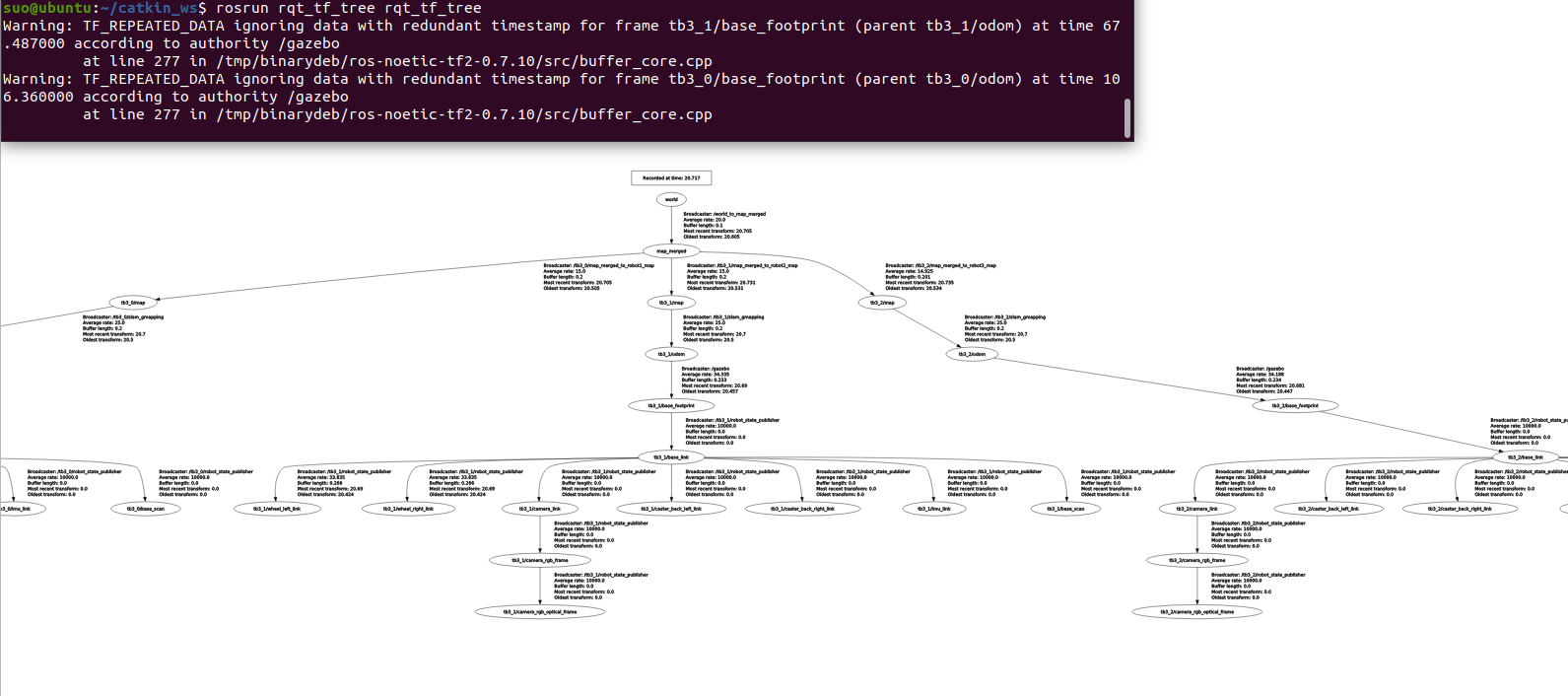

# 查看tf树结构
rosrun rqt_tf_tree rqt_tf_tree
# 查看TF发布者

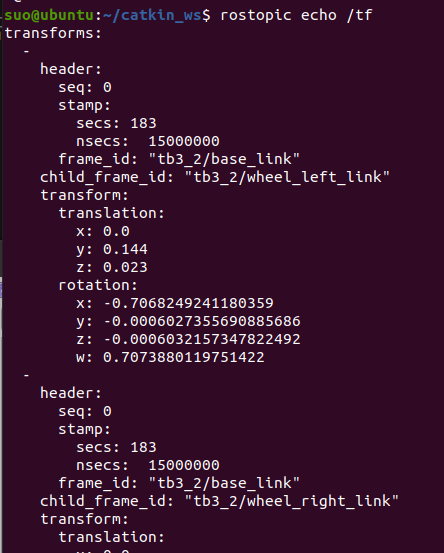

rostopic echo /tf

6. 常见问题

1. 为什么TF树中有重复坐标系？
   多个rosnode可能发布同名TF（如两个机器人都发布map→odom），需通过命名空间（如robot1/map）区分。

2. 如何禁用某个TF发布？
   在对应的rosnode配置中设置参数（如Gazebo插件的publish_odom_tf=false）。
