开疆智能Profinet转Profibus网关连接丹佛斯FC300变频器配置案例

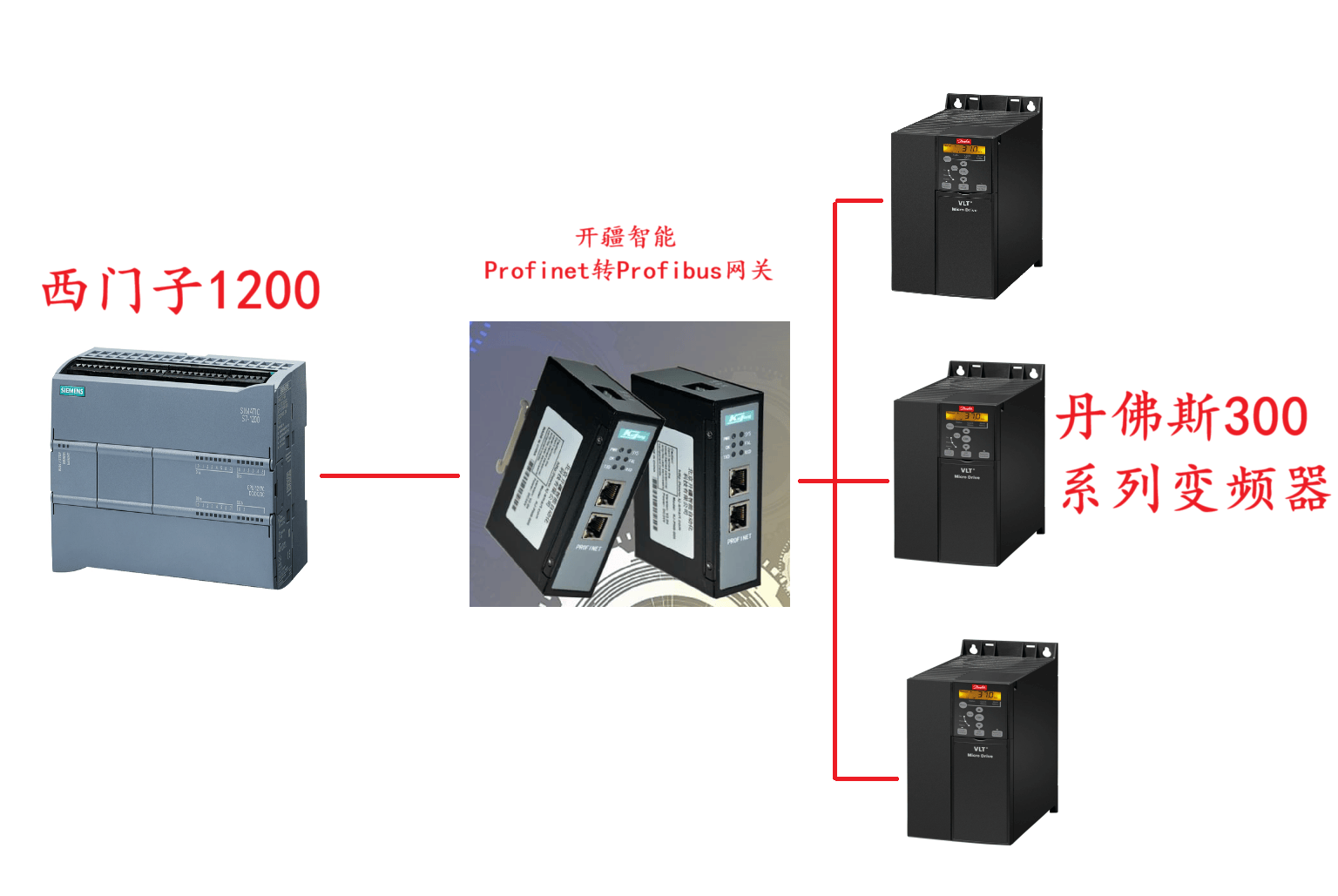

本案例是通过1200PLC连接丹佛斯变频器的配置案例，客户需要通过西门子1200PLC来控制变频器的运作，但是由于变频器使用的是Profibus通讯而，PLC使用的是Profinet通讯，两者并不能直接通讯。所以采用开疆智能研发的Profinet转Profibus网关进行通讯转换。

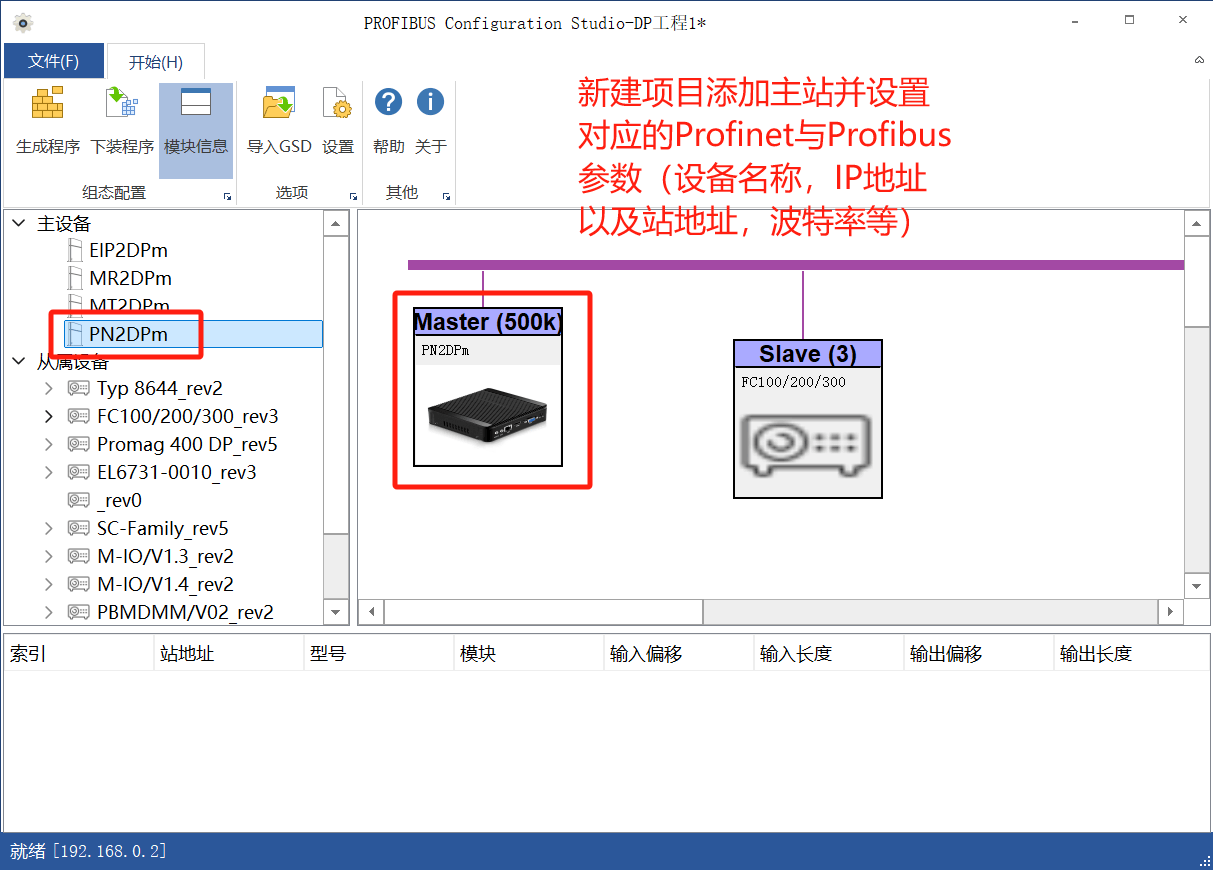

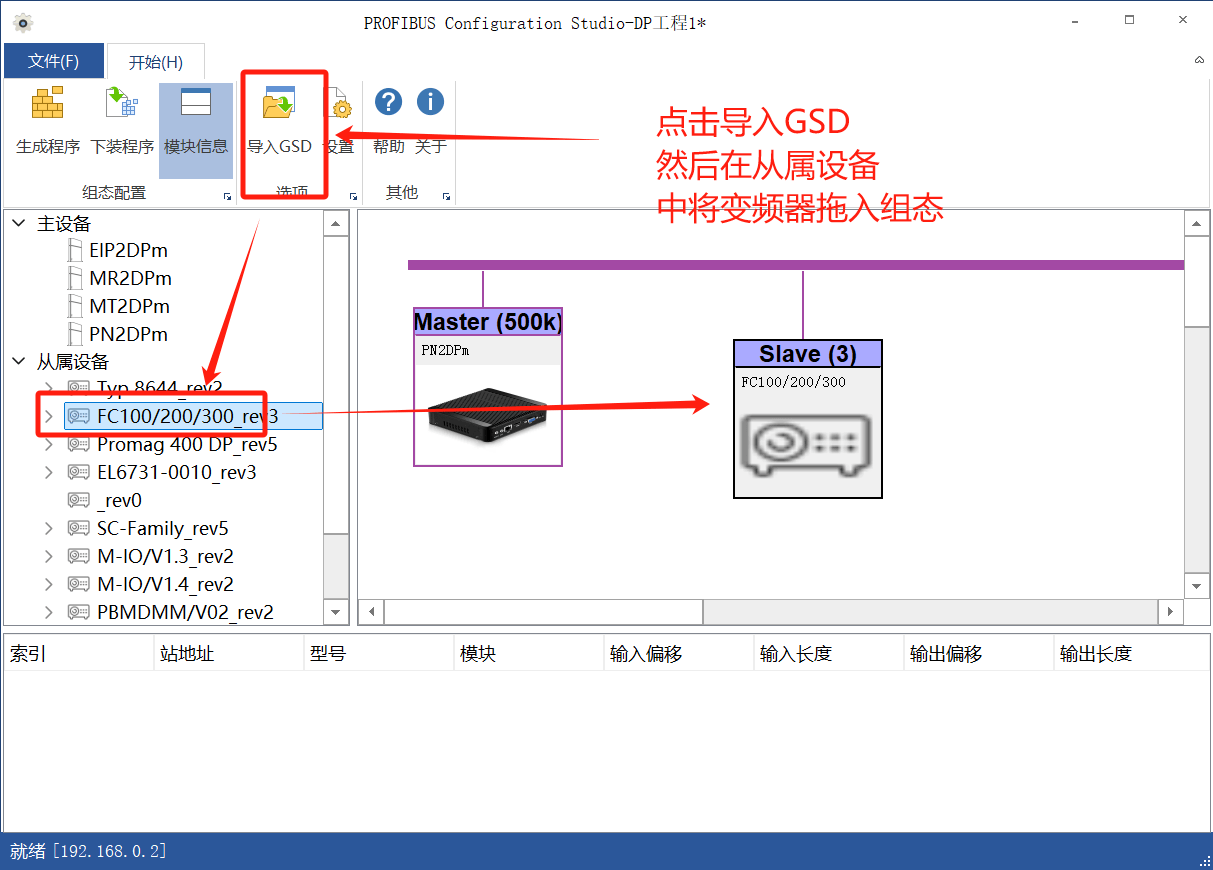

设置变频器的Profibus参数，打开网关配置软件新建项目。

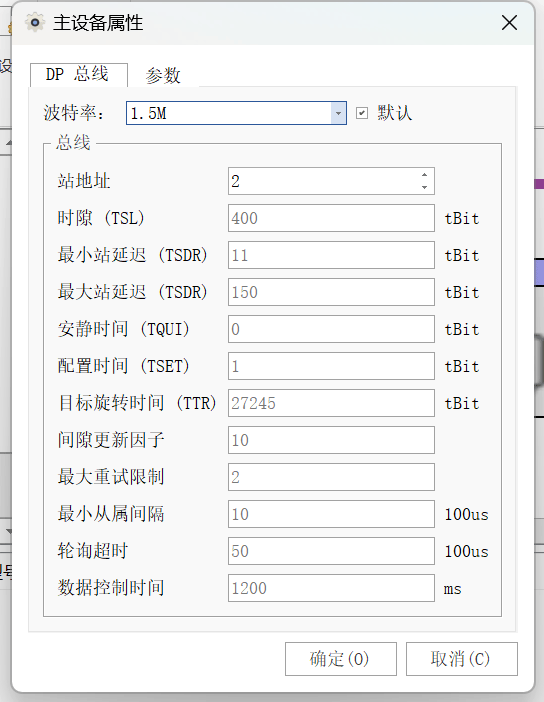

先设置DP侧参数（站地址，波特率等）

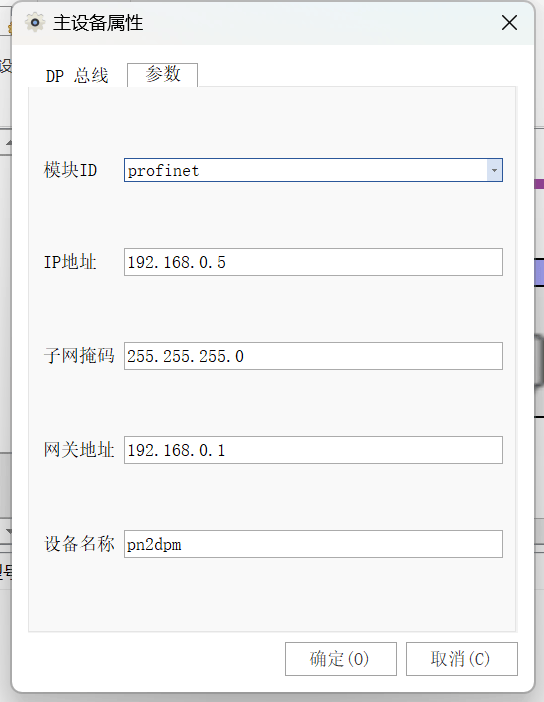

然后设置Profinet一侧参数。

记住设定的设备名称及IP地址，要和稍后组态的PLC配置保持一致。

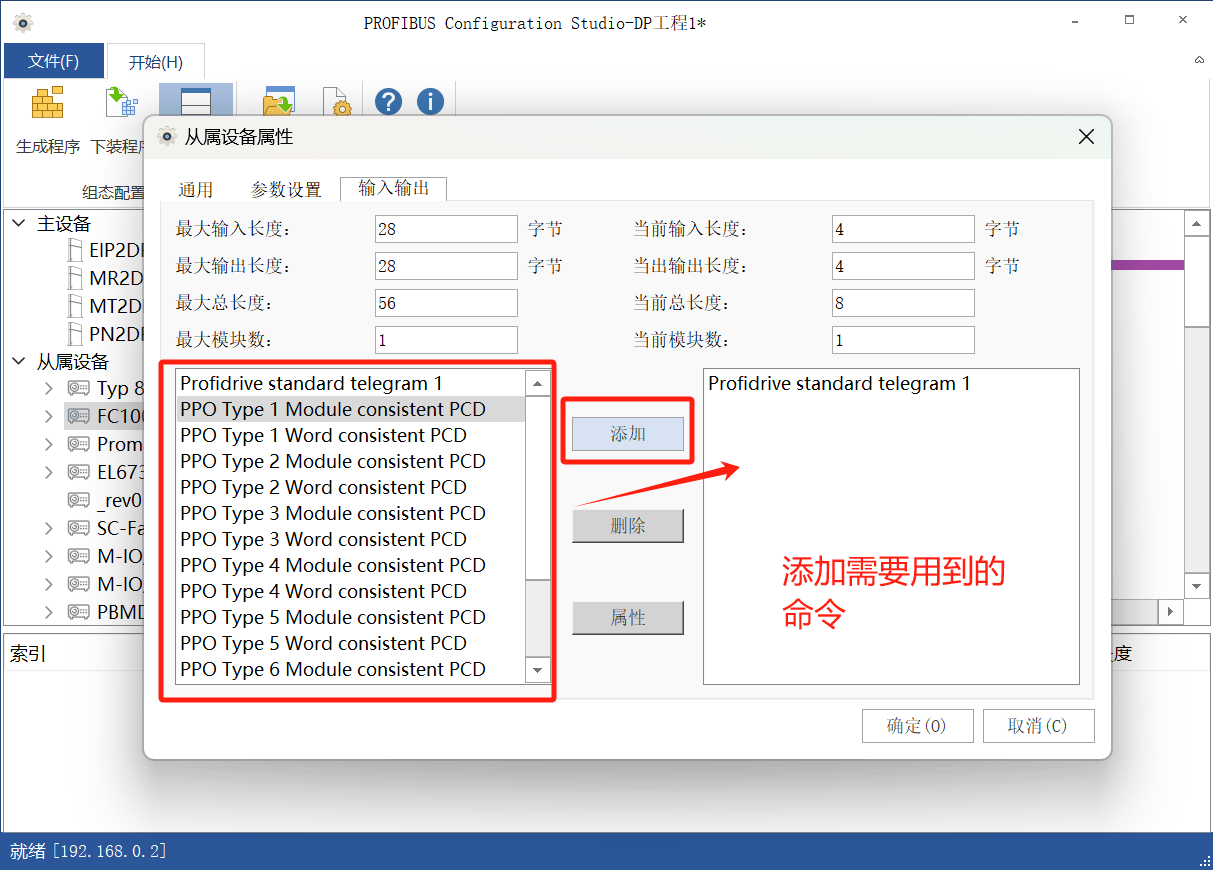

双击从站模块，添加所需的命令。

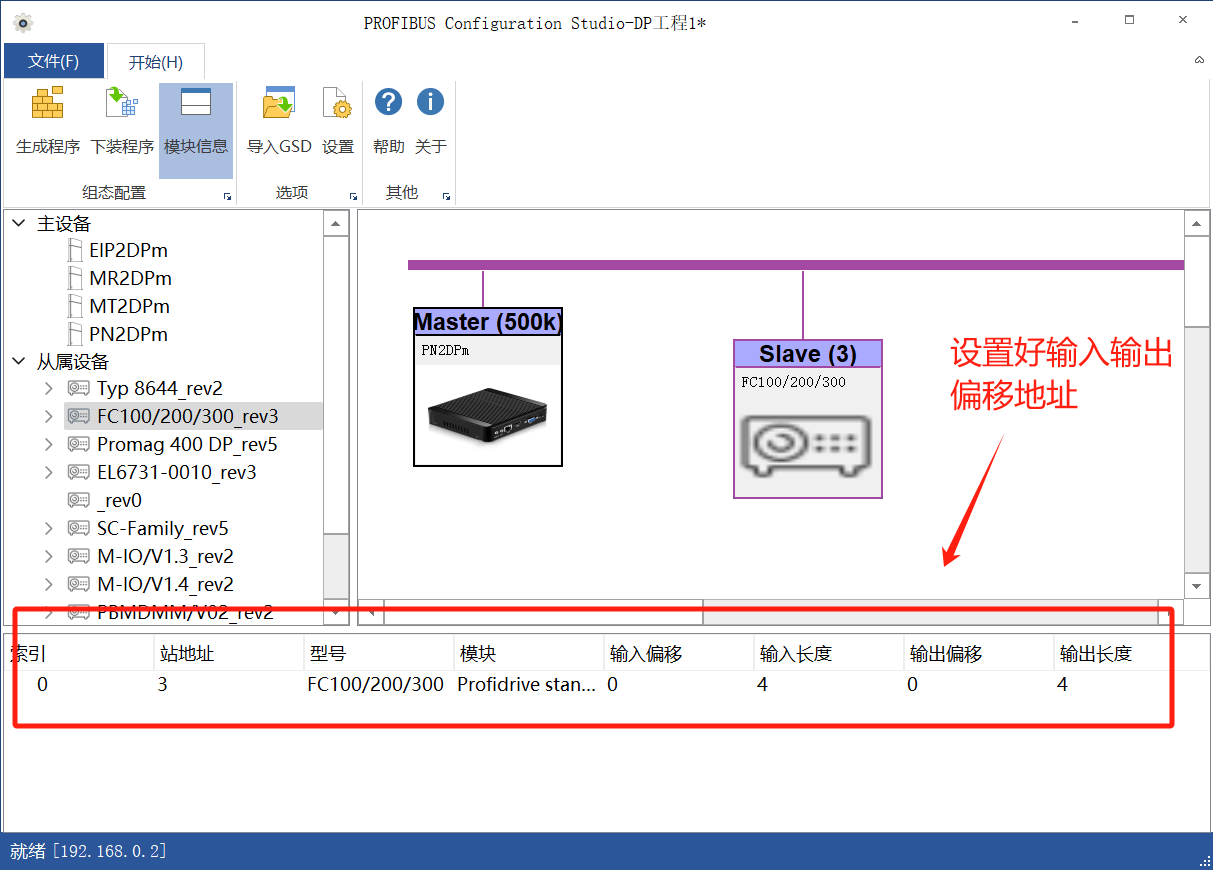

设置好参数的输入输出映射地址，对应PLC组态分配的IQ地址。

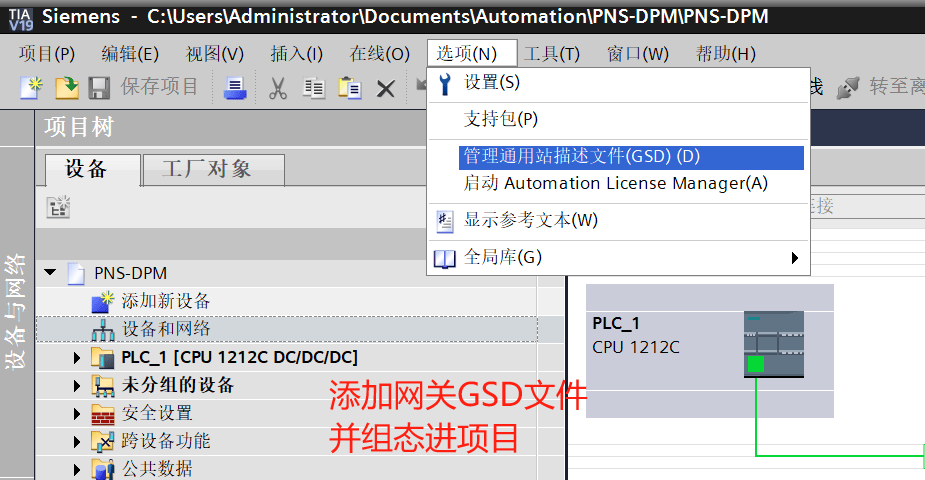

打开PLC组态软件并新建项目

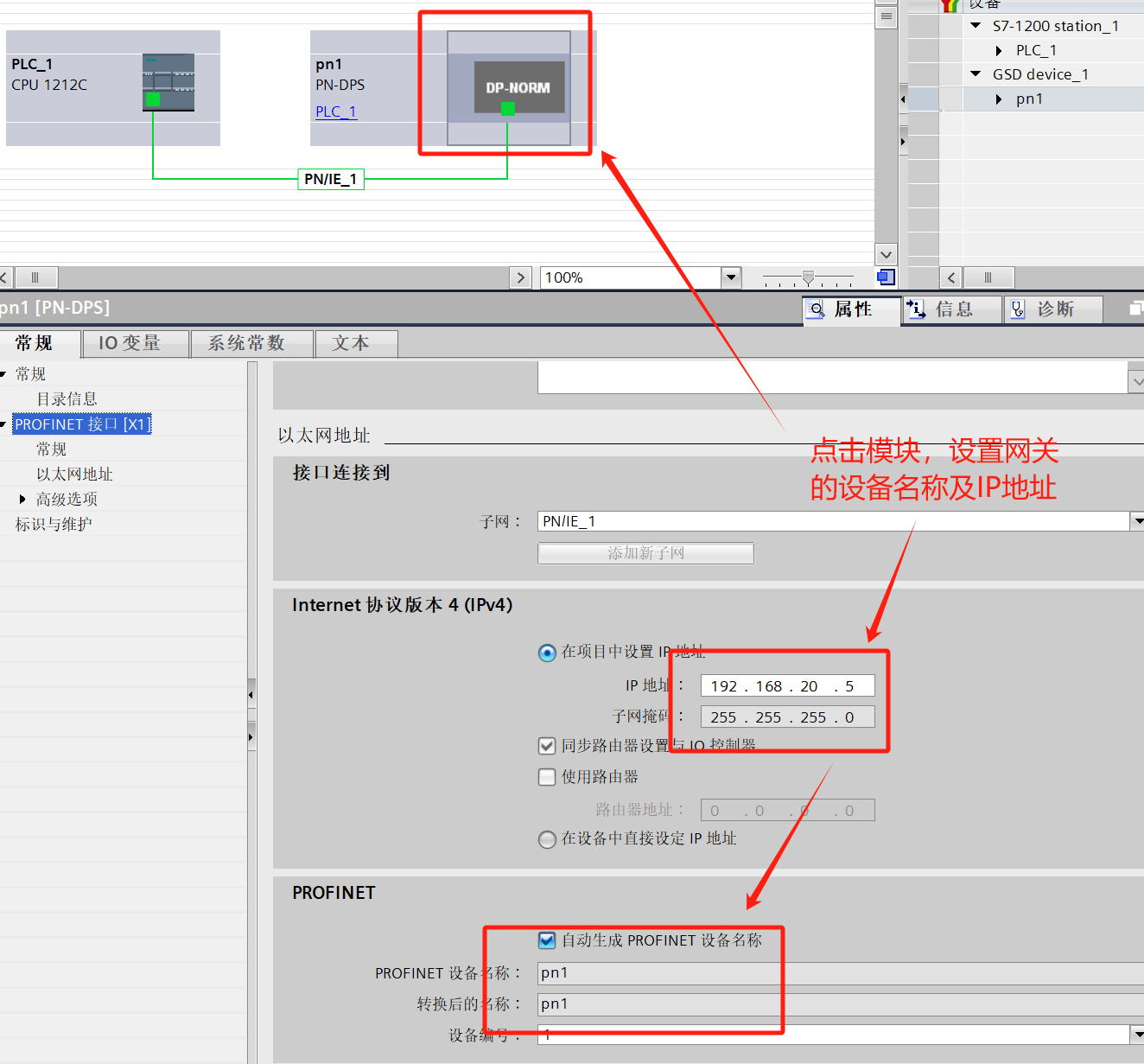

点击属性，设置并分配网关的设备名称及IP地址。

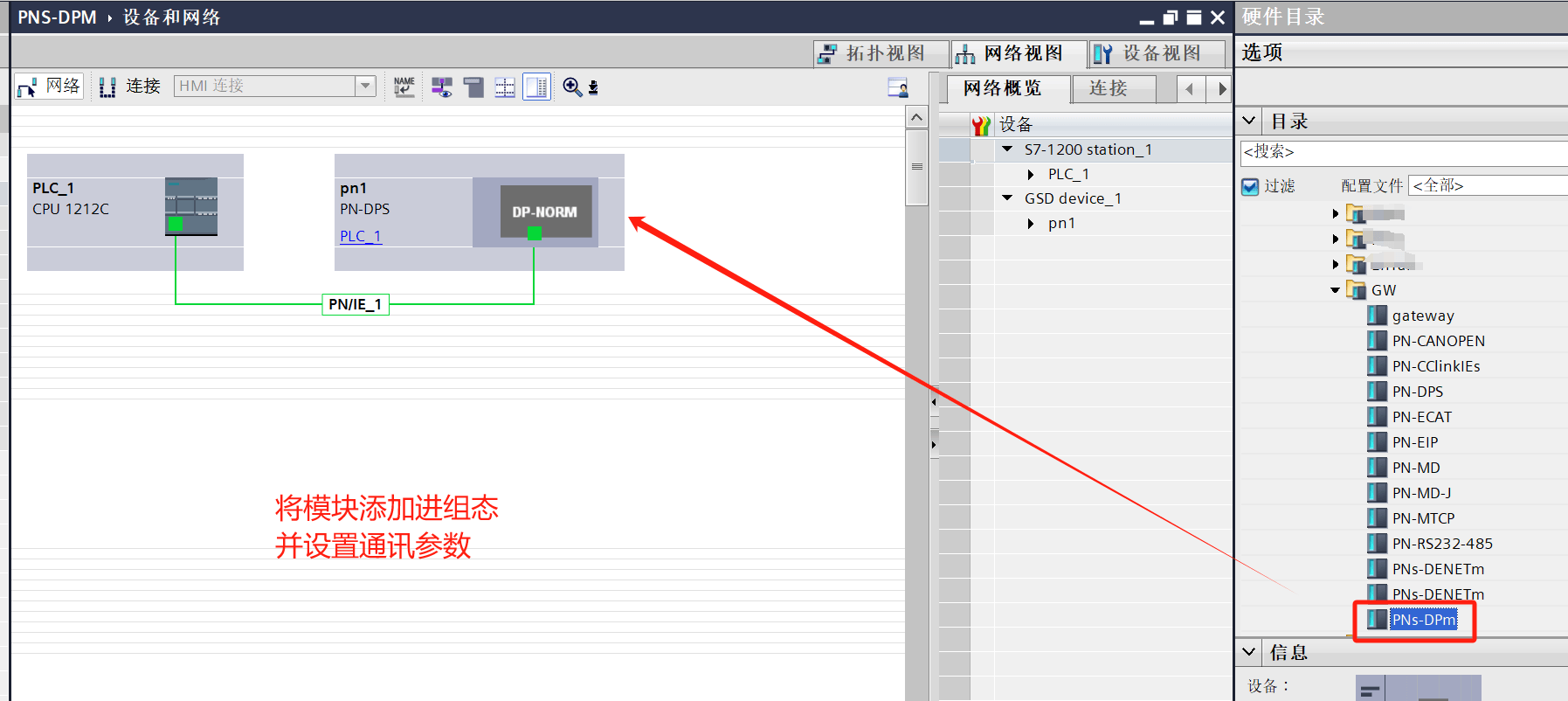

双击网关进入设备视图，设置网关的输入输出长度以及IQ地址。

到此PLC配置完成，下载完成之后观察网关指示灯。正常亮起后即可正常通讯。
