从硬盘加载bootloader（setup）

从硬盘加载bootloader（setup）

首先明确一下内核启动的过程：
我们要写的代码共三个，分别为boot，bootloader（setup）以及内核代码。我们将这些代码编译完成写入硬盘之后，就要加载到内存中进行执行了。

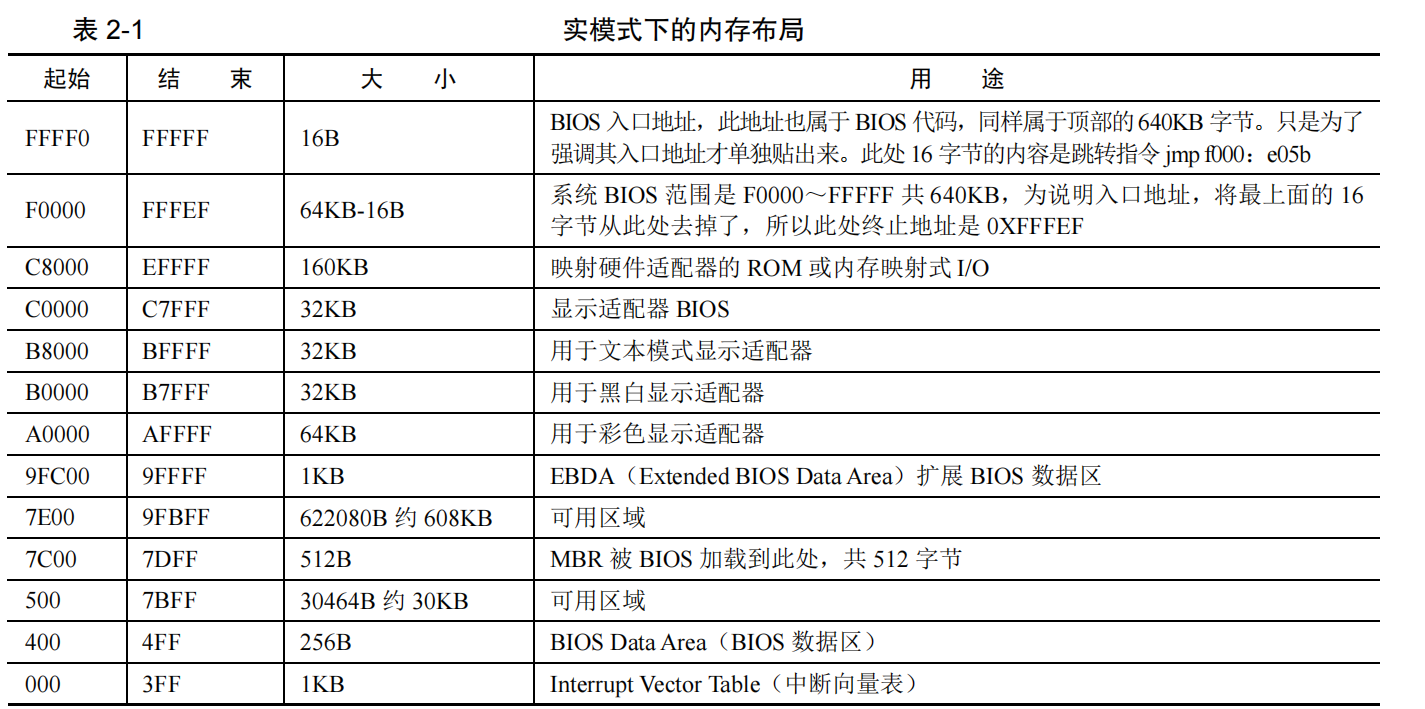

加载过程是这样的：首先有BIOS将boot（也就是MBR主引导记录）加载到内存中，但是BIOS直接加载的话，在内存当中我们只有一个扇区的大小，也就是512字节，这是不足以我们进行加载内核的准备操作的，所以我们需要更大的内存空间。在前面也给过的内存布局图可以看到内存空闲位置。

那么在里面的两个可用区域就是我们扩展的目标，只要在boot中将bootloader（setup）加载入内存的可用位置，然后跳转到该位置执行，就摆脱了512字节的限制。

在摆脱限制之后，我们就可以做一系列加载内核的准备操作并用加载bootloader（setup）类似的操作将内核加载入内存并执行了，所以bootloader（setup）也可以看做是内核的安装程序。

然后来讲解一下怎么加载bootloader（setup），也就是怎么从硬盘将该内容加载到内存当中。

我们想要将硬盘当中的内容加载到内存中，首先要知道这一部分内容在硬盘的什么位置，这种情况下应当有一种寻址方式，即按照标号的形式标记硬盘当中的每一个扇区，使得我们有方法指定任意的扇区并加载内容。

在磁盘当中寻址有三种方法，即CHS，lba28以及lba48。(讲述不清楚的部分可以去B站或网络自行了解)
CHS即：Cylinder:圆柱，Head:磁头，Sector:扇区

因为在早期的存储方式，即软盘是圆片形状的，在上下两面都可以写数据，因此划分为圆柱标记上下两面；磁头记录的是磁道，由外而内在圆面上划分79个同心圆，从而将软盘划分为80个圆环，称为磁道；然后过圆心画直线将圆等分为18份，那么每个圆环（磁道）也被分为18份，磁道上的每一份称为一个扇区，每个扇区存储的容量一致为512字节。

所以一张盘扇区共有2 * 80 * 18 = 2880个。（后面容量扩展了是怎么实现的我也不知道，可以自己看课了解一下）

如果我们将这2880个扇区以数组的方式理解并编号，即分为1-2880扇区，那么就是lba的编码方式。

lba28是使用28位二进制数表示逻辑块地址，每个对应一个扇区，共允许寻址2²⁸个扇区；lba48是使用48位二进制数表示逻辑块地址，允许寻址2⁴⁸个逻辑块。
这里只讲解也只使用lba-28。

但是现在还面临一个问题，早期寄存器都是8位的，也就是说对于28位长的指令，需要四个寄存器才能存储并使用（其实就是硬件接口，在汇编中可以视为寄存器）。

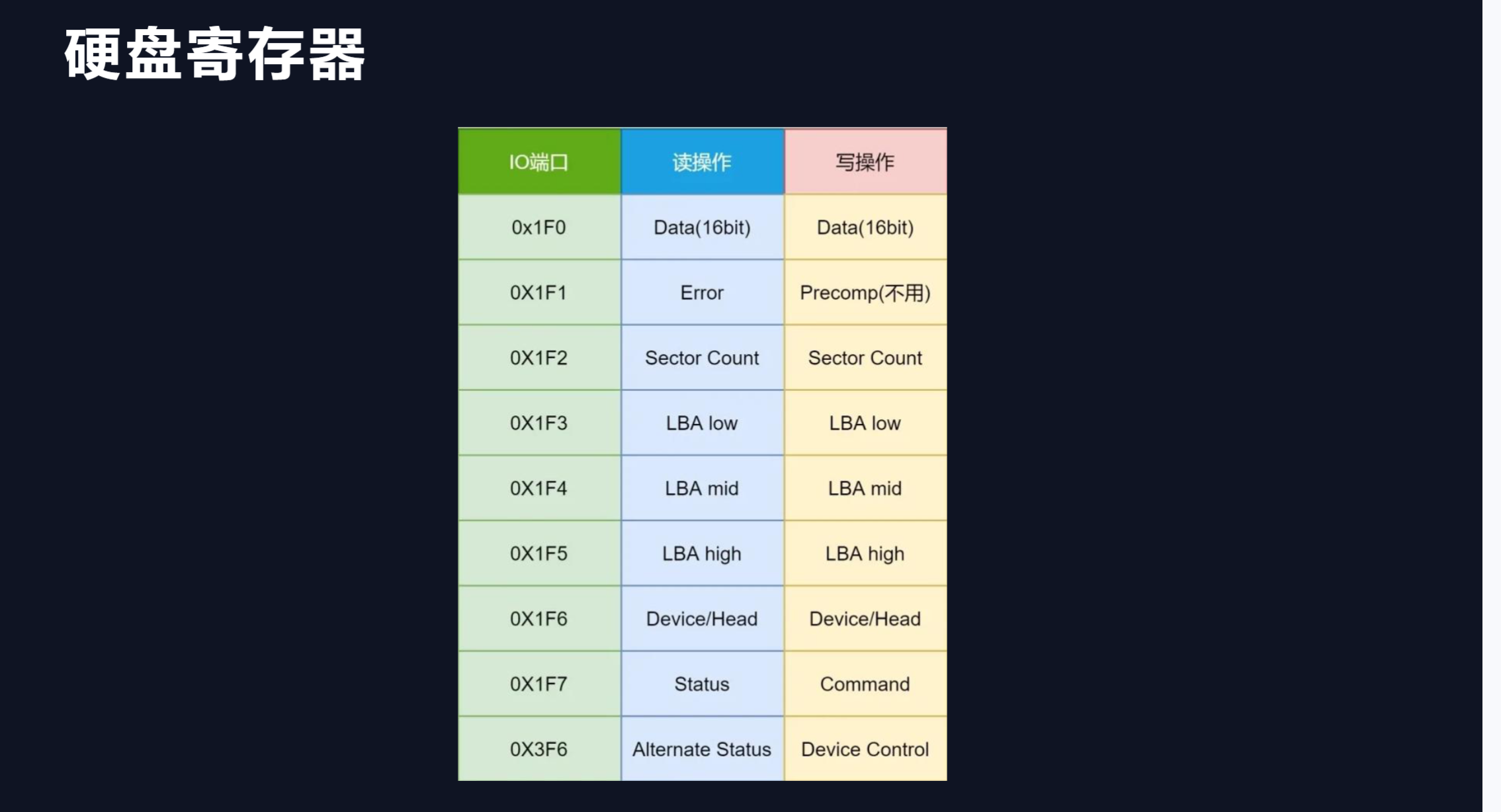

那么使用那些寄存器呢？如图：

假设我们要寻址逻辑块地址0x1A2B3C4，其二进制为0001 1010 0010 1011 0011 1100 0100

分配到寄存器这样：

LBA Low(低八位)：1100 0100

LBA Mid(中八位)： 1011 0011

LBA High(高八位)：1010 0010

最高的四位使用Device/Head寄存器中的0-3bits，即低四位存储；这样的话这个寄存器还剩下四位未使用，用于控制信息，Bits5,7通常保留或用于其他控制目的，即默认设置为1，Bit6表示使用LBA模式（区分CHS），所以也是1，Bit4用于选择主从设备，我们首先肯定是使用主设备的，所以是0，所以Device/Head寄存器中的高四位常为1110。

前面所述仅为寻址格式的部分，但是在实际中读写硬盘还有很多的内容，包括操作几个扇区，有没有准备好，有没有错误等。

前面寄存器的图片中，我们应当知道的是0x1F0是数据传输的位置，因为是16位的寄存器，所以每次可以传输两个字节，读取一个扇区需要循环读取256次。

识别我们要进行的操作是通过0x1F7实现的，

在读的过程中，0x1F7寄存器用于获取硬盘的状态。

写的过程中，根据我们向0x1F7写入的数据识别命令。

命令码：

• 0x20 读
• 0x30 写
• 0x1C 获取硬盘信息

接下来从代码角度分析具体使用方法：

;boot.asm;位于0柱面0磁道1扇区
[ORG 0x7c00][SECTION .data]
BOOT_MAN_ADDR equ 0x500 ;BOOT_MAN_ADDR是变量名，equ是伪指令表示=，0x500是我们要加载setup的地址[SECTION .text]
[BITS 16]
global _start
_start:;设置屏幕为文本模式，清除屏幕mov ax,3int 0x10;将setup读入内存mov edi,BOOT_MAN_ADDR ;用edi存放地址,读到哪里mov ecx,1 ;从那个扇区开始读mov bl,2 ;读几个扇区call read_hd;跳转到setup位置mov si,jmp_to_setupcall printjmp BOOT_MAN_ADDR;主函数逻辑到这里就结束了，后面是实现用到的函数read_hd:; 从磁盘读取的函数; 0x1f2 指定读取或写入的扇区数mov dx,0x1f2mov al,blout dx,al;0x1f3 写入lba28的低八位（这里看不懂的话自己了解下ECX，CX，CL与CH的关系inc dx ;inc是+1指令mov al,clout dx,al;0x1f4,中八位inc dxmov al,chout dx,al;0x1f5 inc dxshr ecx,16 ;右移以操作八位mov al,clout dx,al;0x1f6,低四位是地址，高四位为1110inc dxshr ecx,8 ;将操作数移到cl上，用ch是可行的，我也不理解为什么要弄到cl上，问就是cl更方便，但从代码角度讲确实麻烦了，可能是硬件问题之类的and cl,0b1111 ;高位自动补0mov al,ob1110_0000or al,clout dx,al;0xaf7,状态或命令端口inc dxmov al,0x20 ;读指令out dx,al;设置loop次数，读多少个扇区就loop多少次mov cl,bl
.start_read:push cx ;保存loop次数，防止被修改call .wait_hd_preparecall read_hd_datapop cx ;恢复loop次数loop .start_read.return: ret; 一直等待到硬盘状态为：不繁忙且数据已经准备好
; 也就是第7位是0，第3位是1，第0位为0
.wait_hd_prepare:mov dx,0x1f7.check:in al,dxand al,0b1000_1000cmp al,0b0000_1000jnz .checkret; 读硬盘256次
read_hd_data:mov da,0x1f0mov cx,256.read_word:in ax,dxmov [edi],axadd edi,2loop .read_wordret; print 函数
print:mov ah, 0x0emov bh, 0mov bl, 0x01
.loop:mov al, [si]cmp al, 0jz .doneint 0x10inc sijmp .loop
.done:retjmp_to_setup:db "jump_to_setup...",10,13,0times 510- ($-$$) db 0
db 0x55,0xaa

​
