AD PCB布局时常用的操作命令

1. 框选

往右下方框选：选中矩形接触到的对象（选中整体才会被选中）

往左上方框选：选中矩形接触到的对象（选中局部，也是选中整体）

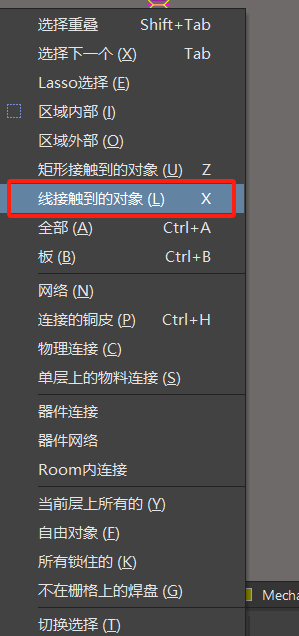

线选：快捷键S，弹出界面：

2. 器件移动

粗略移动：鼠标选中拖动

精准移动：

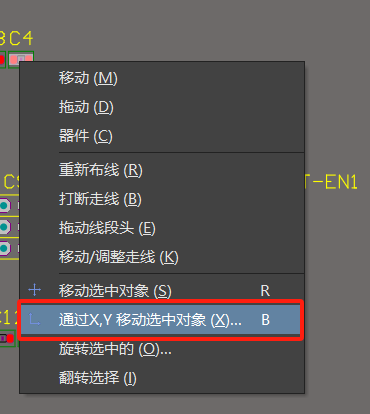

（1）快捷键M

（2）双击器件，修改坐标：

（3）快捷键Ctrl+方向键：小幅度移动

Ctrl+shift+方向键：中小幅度移动

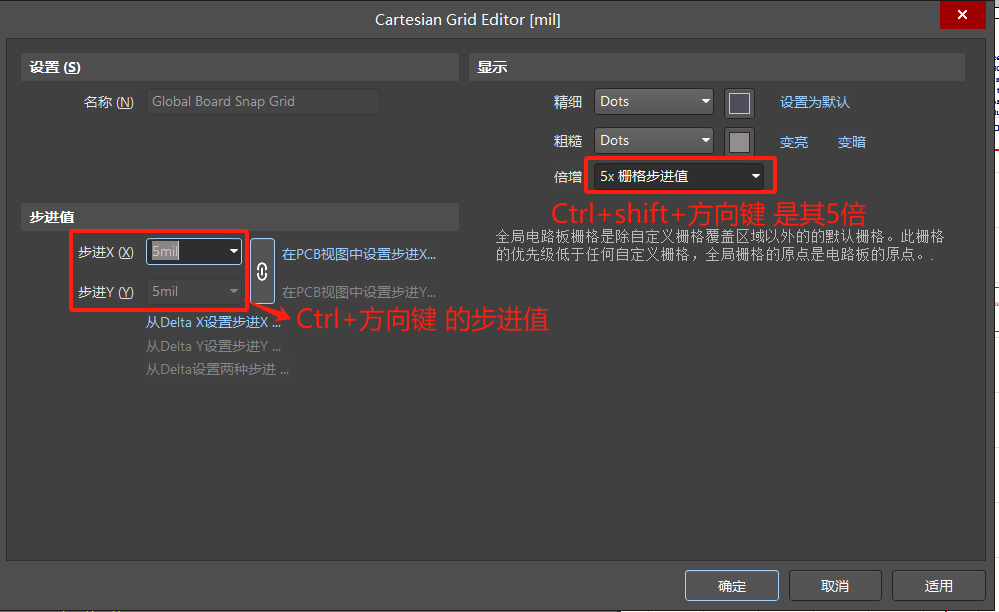

Ctrl+G可以修改步进值：

3. 对齐

快捷键A

4. 器件快速换层

框选中器件，鼠标拖动的状态下，按快捷键L

5. 器件的联合

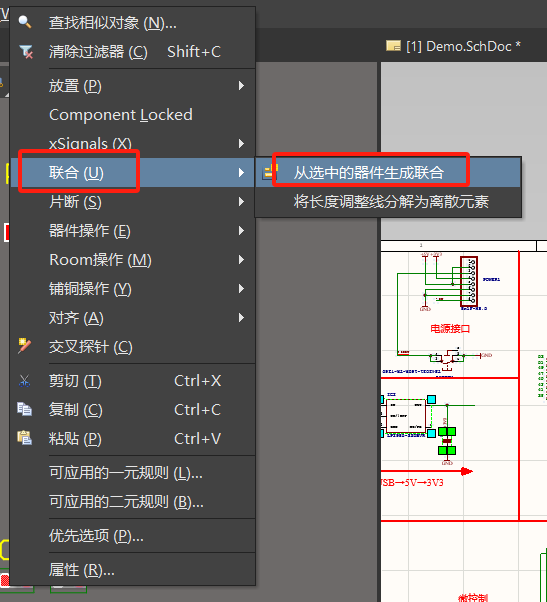

选中要联合的器件，单机鼠标右键，点击‘联合’

6.器件的锁定

器件放置好后，对器件进行锁定，无法移动

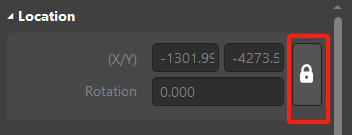

双击器件，点击锁定：

注意：

（1）对器件进行布局时，将飞线关闭

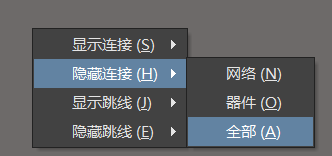

点击快捷键N：

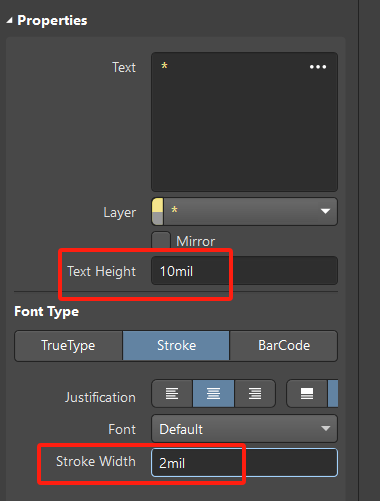

（2）如果丝印很大，对其中一个丝印查找相似，改为10mil

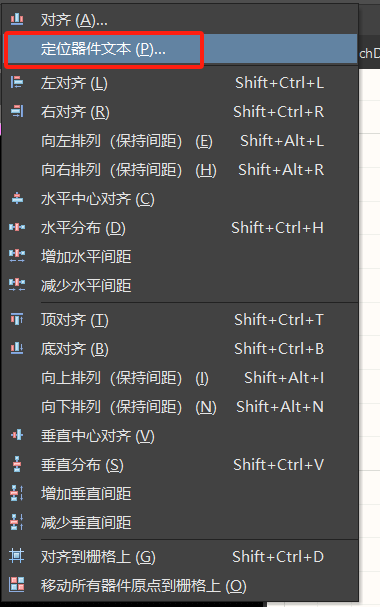

Ctrl+A 选中所有的器件，点击快捷键A，找到‘定位器件文本’，会调出文本的位置，

点击器件中心，则丝印会放置在器件中心位置
