简单网络交换、路由二

ai 2025/5/11 5:54:41

1、小型企业组网

我们为小型企业部署一个网络，网络知识点包含了如下：
1、VLAN划分
2、端口指定VLAN
3、VLAN IP地址设定
4、静态路由配置

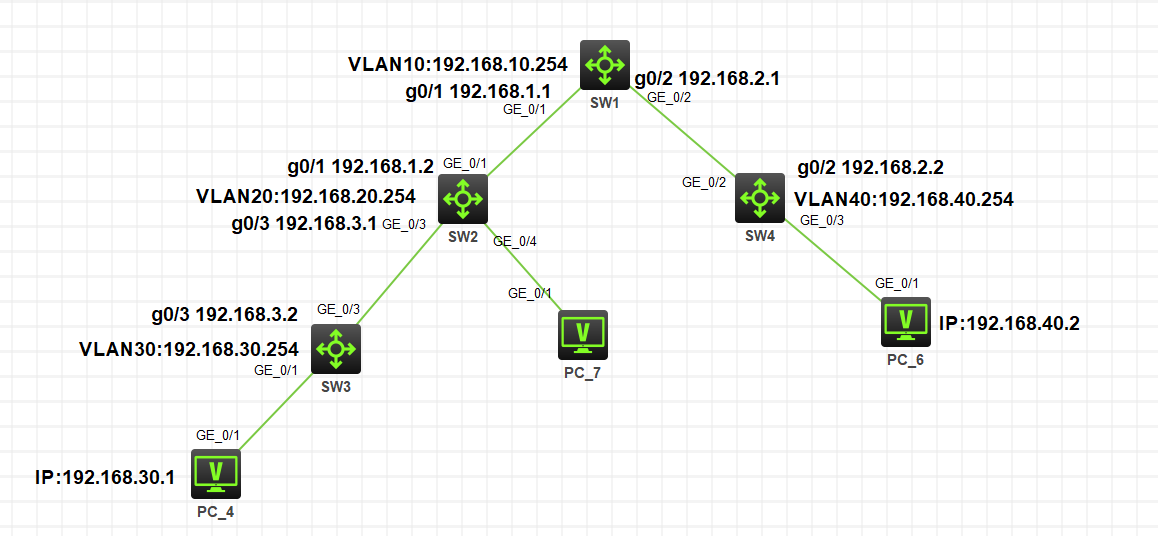

2、拓扑图

在这里插入图片描述

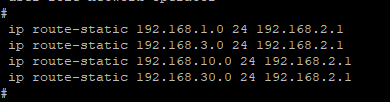

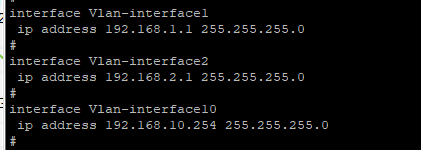

3、SW1关键配置

在这里插入图片描述
在这里插入图片描述

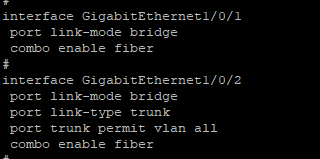

g0/1默认VLAN1 g0/2端口类型trunk，permit vlan all

在这里插入图片描述

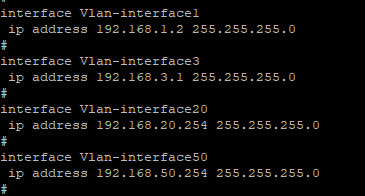

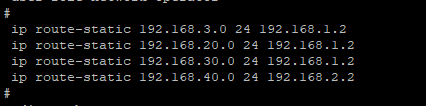

4、SW2的关键配置

在这里插入图片描述
在这里插入图片描述

g0/1是默认VLAN 1

在这里插入图片描述

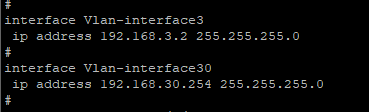

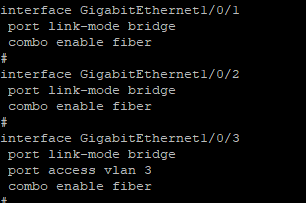

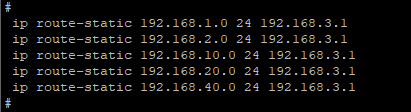

5、SW3关键配置

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

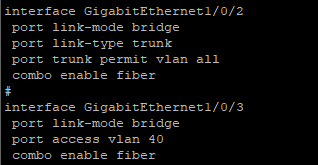

6、SW4关键配置

在这里插入图片描述
在这里插入图片描述

g0/3接口类型是trunk，permit vlan all

在这里插入图片描述

7、ping连通测试

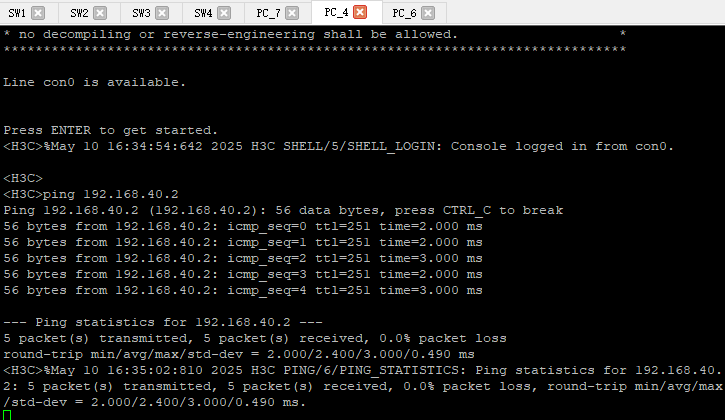

从PC4（192.168.30.1） ping测试PC6（192.168.40.2）

在这里插入图片描述

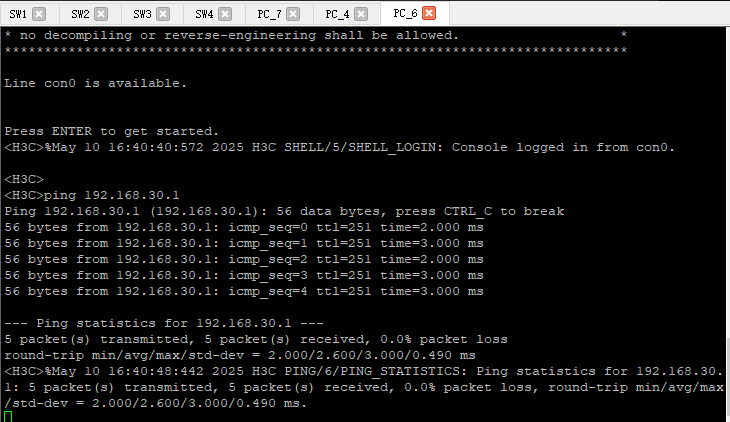

从PC6（192.168.40.2） ping测试PC4（192.168.30.1）

在这里插入图片描述
