在线绘制Cell Metabolism同款多组配对连线散点图

ai 2025/7/27 8:58:44

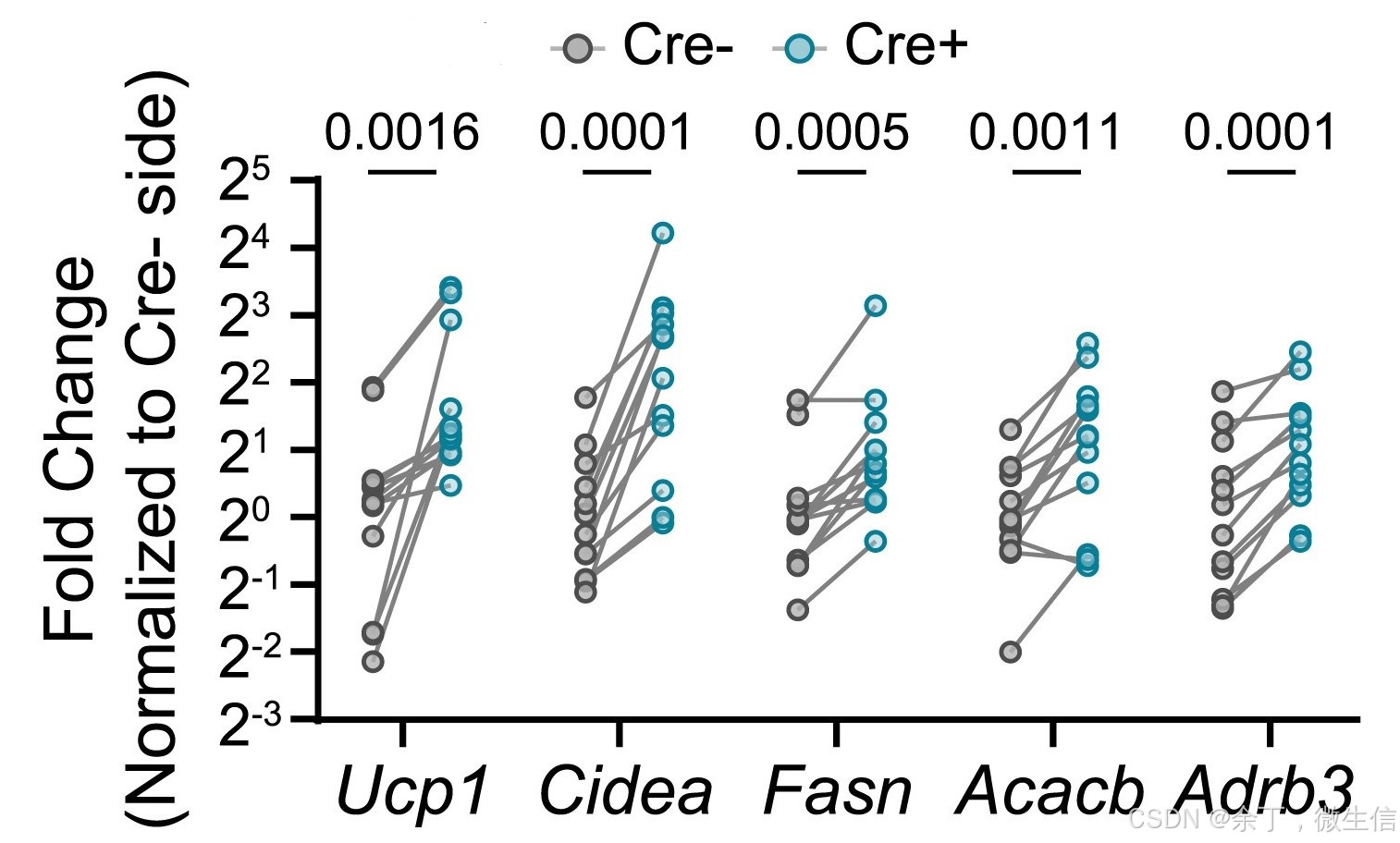

导读：《Cell Metabolism》文章“A key role of PIEZO2 mechanosensitive ion channel in adipose sensory innervation”fig 2E的多组配对连线散点图展示了iWAT中5个感兴趣基因（Ucp1、Cidea、Fasn、Acacb、Adrb3）的相对表达水平。左侧灰色为Cre-组，右侧蓝色为Cre+组，共12个样品，每个样品以直线连接Cre-样品和Cre+样品。从图中可以直观地看出Cre+组的基因表达水平相对较高，并且显著（校正p均小于0.05）

1，打开作图URL

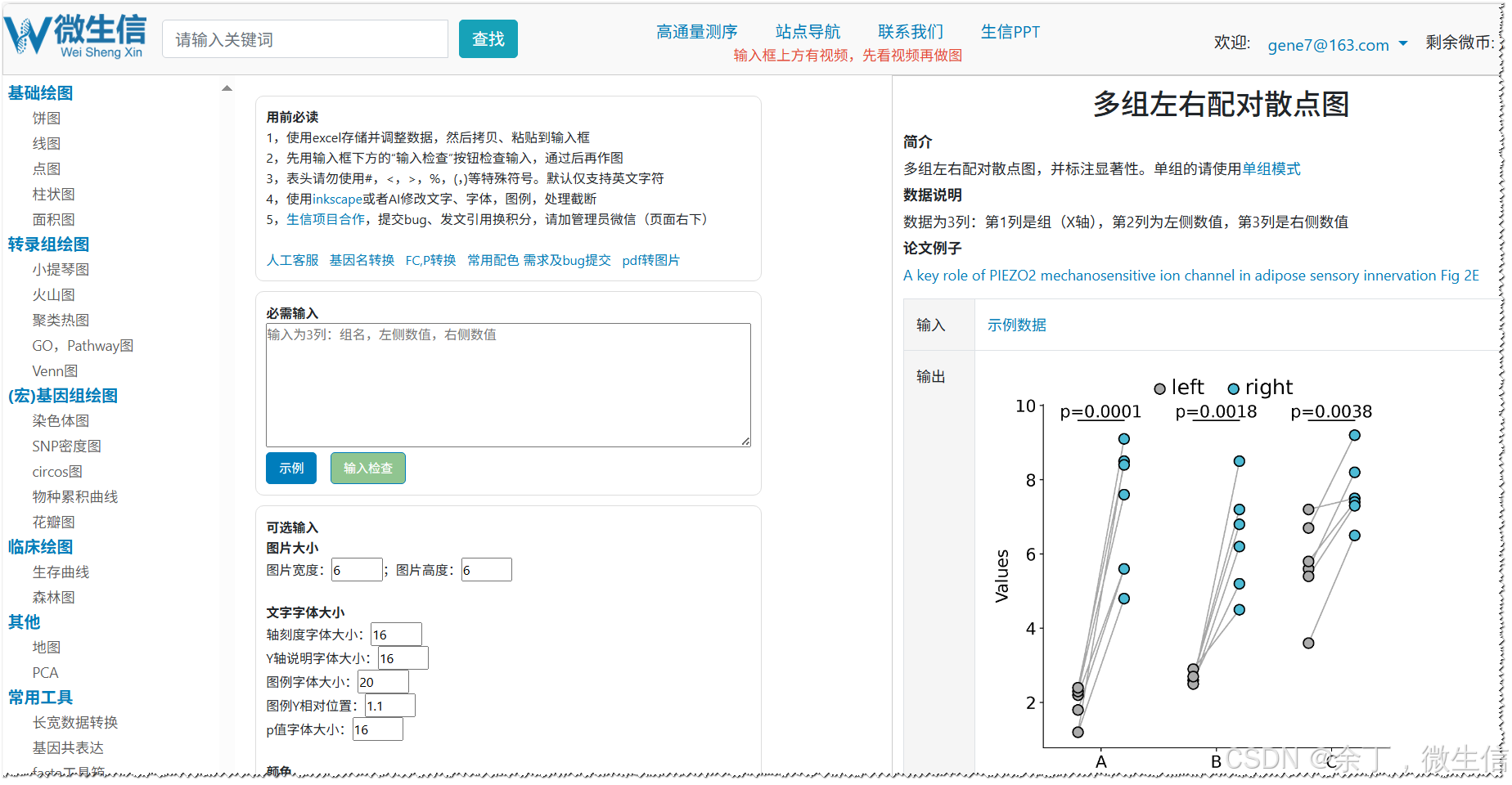

微生信-在线绘制多组左右配对连线散点图

2，示例数据

点击图片上方的示例数据，下载，并使用excel打开。

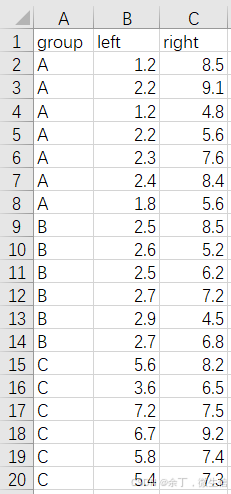

示例数据包括3列：

第1列是组名，即X轴的名字

第2列是左侧数据的数值，最常见的是基因的表达值

第3列是右侧数据的数值，最常见的是基因的表达值

注：各组间样品数可以不同

3，输入检查

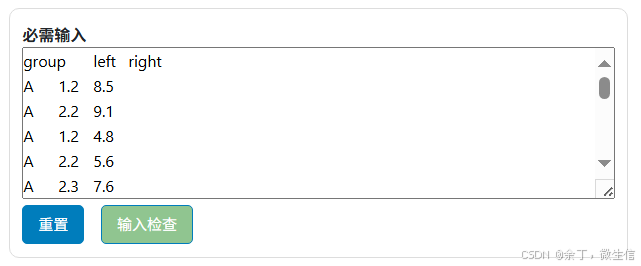

示例数据：点击输入框下面的“示例”按钮，将载入示例数据。

真实数据：数据放在excel中，调整好后，Ctrl+A选中数据，Ctrl+C拷贝，Ctrl+V粘贴数据到输入框中。

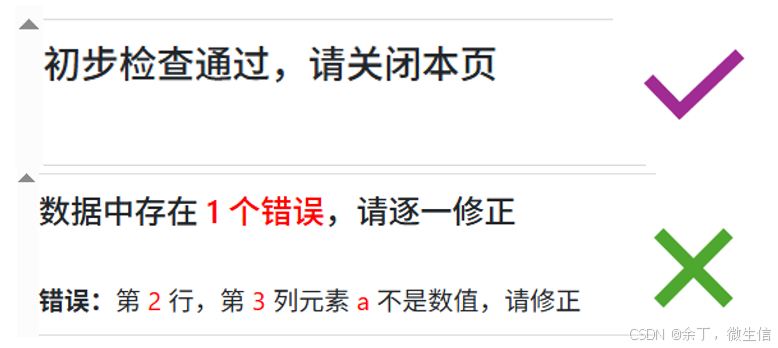

然后使用输入框下面的“输入检查”按钮先对输入数据进行检查。若检查不通过，请根据检查提示重复【修改-输入检查】步骤，直到检查通过（如下图所示），然后可以继续选择参数。

注：输入检查按钮会根据不同模块的输入要求，逐行逐列检查输入数据，并给出提示，确保数据符合模块输入要求。

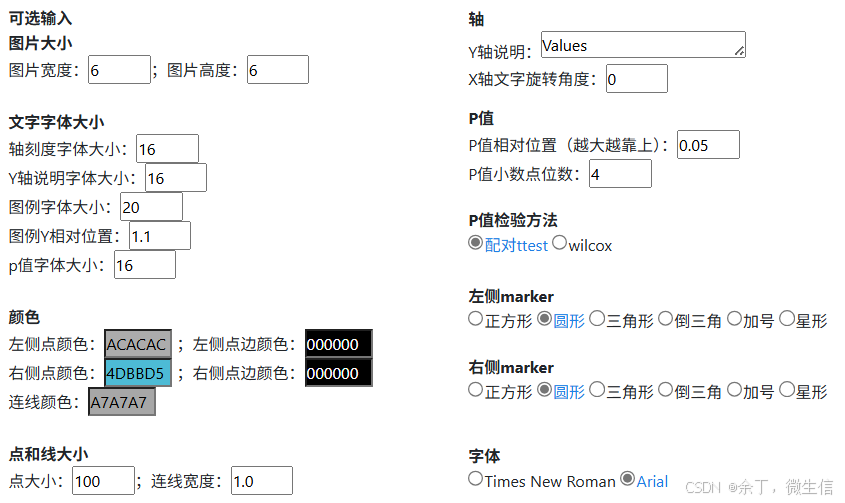

4，选择参数

图片大小：设置了图片的宽度，图片的高度

文字字体大小：设置了轴刻度文字字体大小（即X轴的组名，Y轴的刻度值）；Y轴说明文字字体大小；图例字体大小；图例Y的相对位置（越大越靠上）；P值字体大小。

颜色：设置了左侧点的填充颜色，边颜色；右侧点的填充颜色，边颜色；以及中间连线的颜色。

点和线大小：设置了点的大小；中间连线的宽度

轴：设置了Y轴的说明文字；X轴组名文字的旋转角度，可以避免文字太长而重叠在一起

P值：设置了P值相对位置，越大越靠上；p值小数点位数

P值检验方法：设置了配对t检验和wilcox检验

Marker形状：设置了左侧marker的形状和右侧marker的形状，可以相同也可以不同

字体：设置了期刊杂志中最常用的两种字体：Times New Roman和Arial。如需使用其他字体，可以下载pdf或者svg图片，然后使用acrobat illustrator或者inkscape进行编辑修改

5，提交出图

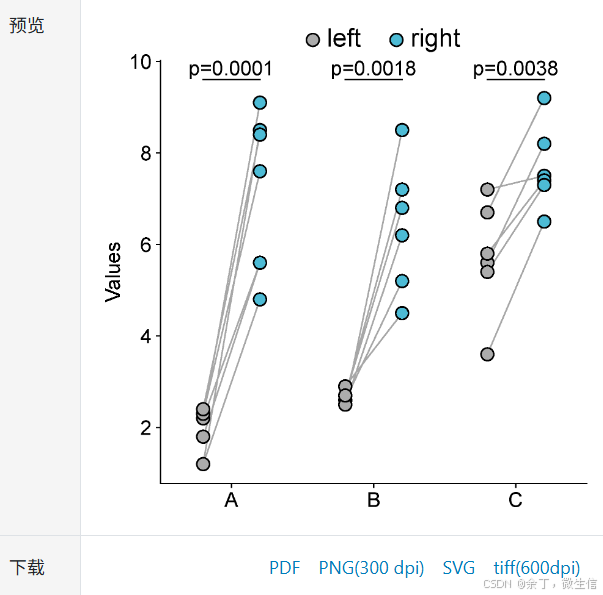

检查通过，并且参数选好后，点击“提交”按钮，约1s后，会在页面上显示多组配对散点图。我们提供了pdf、svg两种矢量图，png、tiff两种标量图供大家下载使用。可以使用acrobat illustrator或者inkscape软件编辑矢量图，进行组图，调整文字位置，添加说明等操作，以满足个性化需求。
