Diamond基础3：在线逻辑分析仪Reveal的使用

1. 与ILA的区别

Reveal是Lattice Diamond集成开发环境用于在线监测信号的工具，ILA是xilinx的Vivado集成开发工具的在线逻辑分析仪，同Reveal一样，均可以在项目运行过程中，通过JTAG检测当前的信号状态。但二者的使用方式有些差异，ILA是通过IP核的形式，用户生成自定义的配置，然后在工程中具体位置例化。而Lattice的Reveal工具像IP配置一样，通过配置要检测的信号，生成后缀为rvl的文件，然后在综合生成bit流之前，将其设置为active文件。然后bit通过jtag写入fpga，在使用另外一个工具查看。由于Reveak是与工程是绑定的，也就是可以在另外一个工程中下载本工程的bit文件，但是无法在其他工程中打开本工程的Reveal工具，此外，ILA的触发条件灵活，支持多级触发、边沿/电平/组合条件。所以个人感觉还是ILA更为灵活一些。

2. 使用Reveal步骤

这里创建了一个简单的demo工程进行演示。需要用 Lattice Diamond/Radiant 插入 Reveal Inserter，然后通过 Reveal Analyzer 软件独立连接。

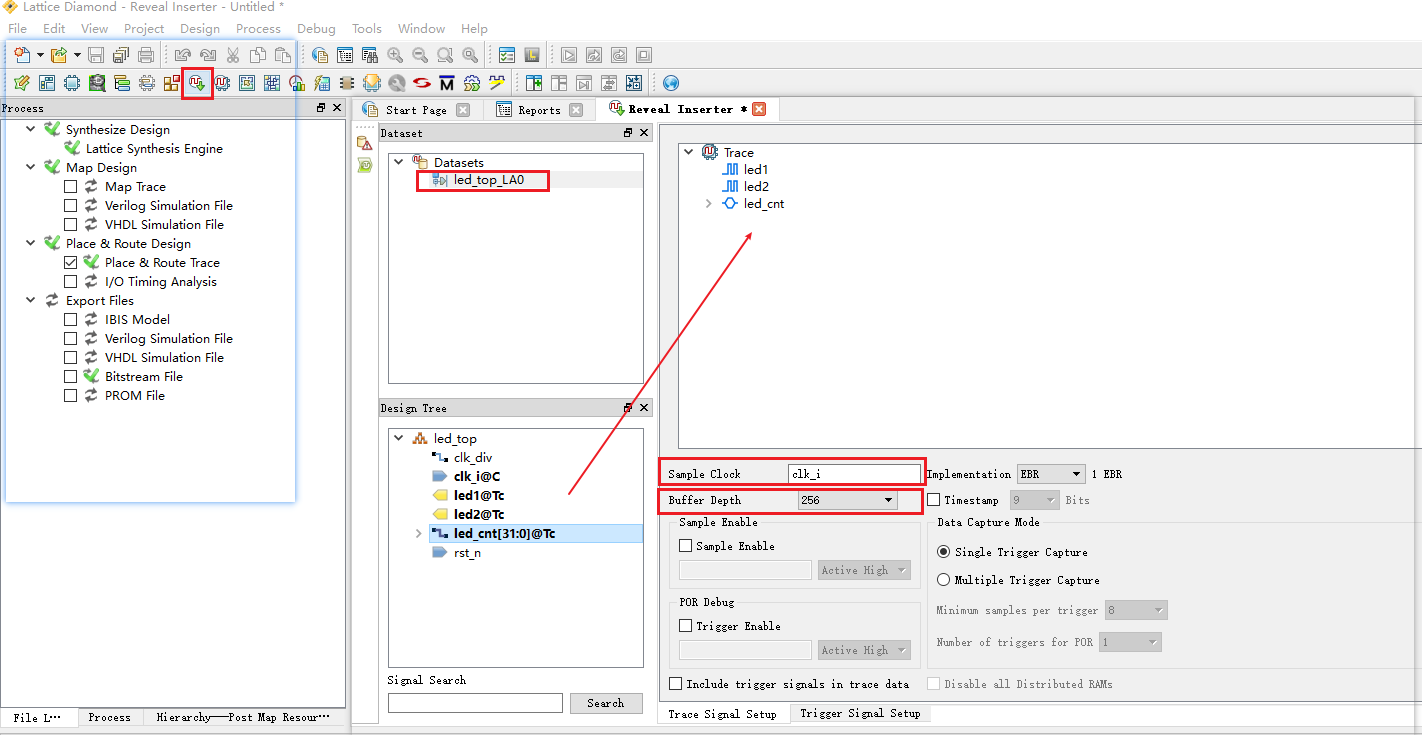

①当工程生成bit文件之后，点击如图所示的工具栏的Reveal Inserter按钮打开Trace Signal Setup页面。led_top_LA0处是core的位置，一个core可以监测一个时钟域的信号，相当于ILA实例化的一个IP，将需要监测的信号拖至Trace下面，下方设置采样时钟和Buffer深度，这个深度与其占用的FPGA资源是相关的。

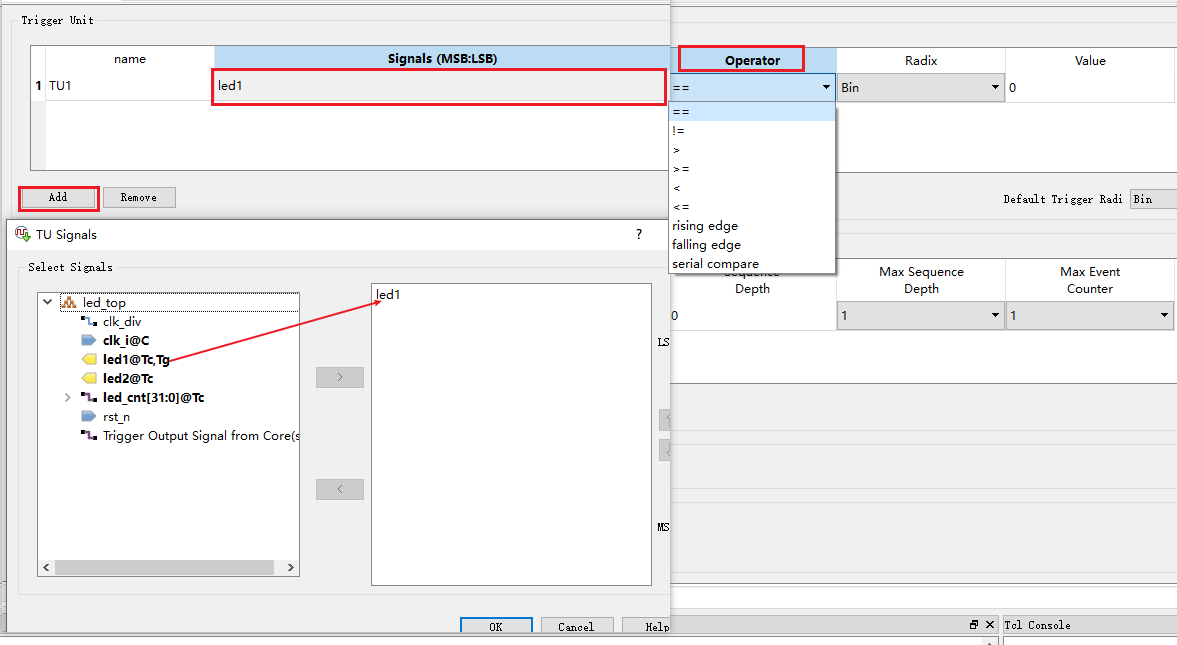

②切换至Trigger Signal Setup设置触发条件触发信号。Trigger Unit区域显示的是触发条件，可以点击Add添加多个条件，双击图中led1处可以选择触发信号，Operator处选择触发条件

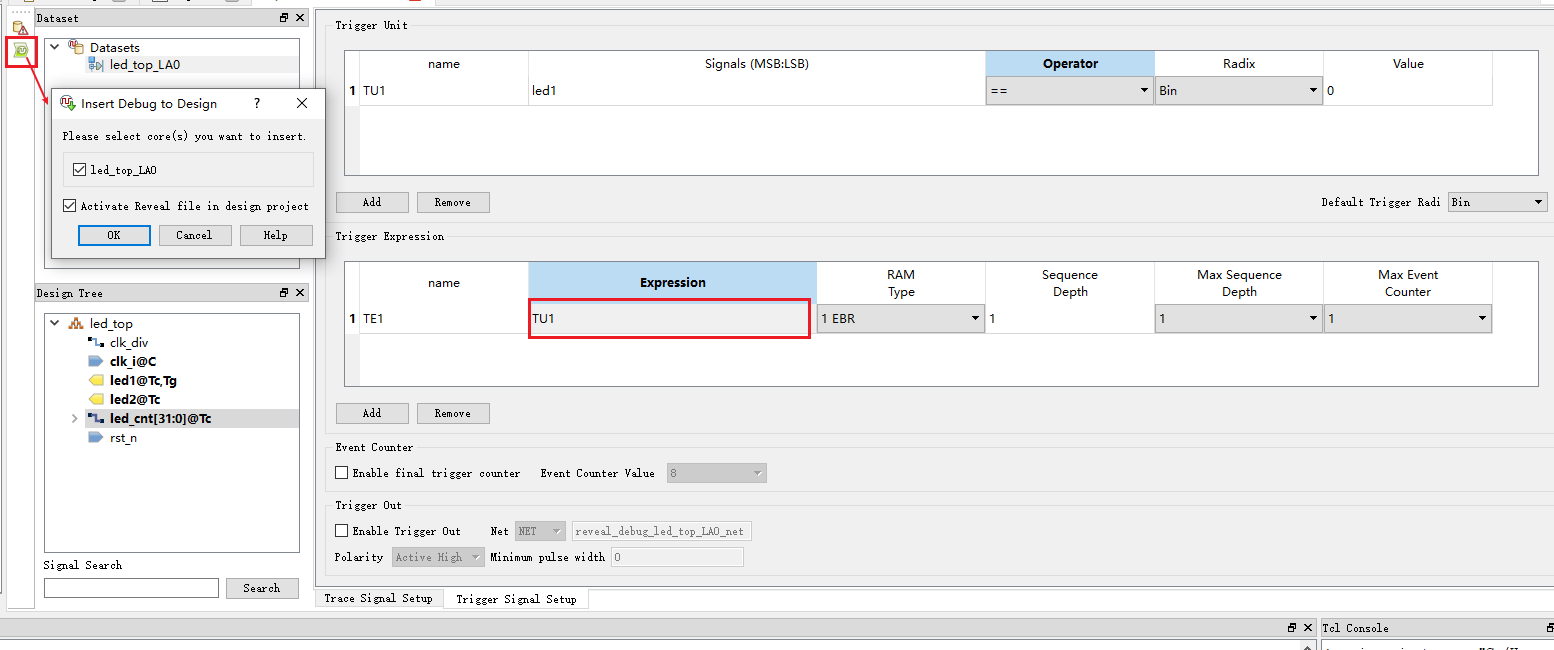

③接着上个页面在Trigger Expression界面选择要触发的信号，若上面有多个，这里可以选择任一个，设置完毕后点击图中绿色按钮保存。按照我的文件保存习惯，会把reveal相关的文件存在工程目录下的ILA文件夹里。

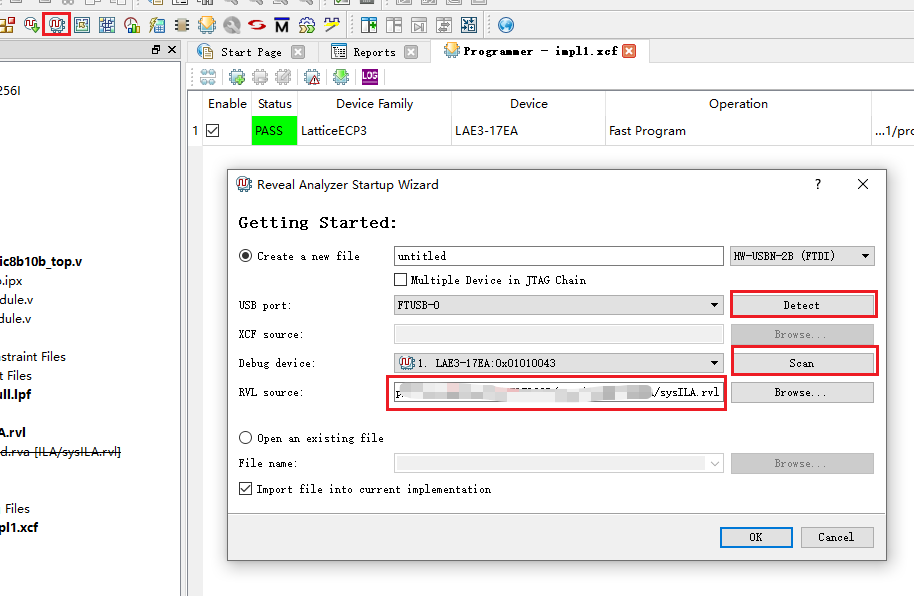

④将bit文件烧写进fpga，然后选择图中Reveal Analyzer按钮弹出界面创建rva文件用于a在线监测。Detect会查询发现当前在线USB Port，Scan则会显示当前调试的设备，在RVL source处选择上面生成的rvl文件，点击OK生成rva文件（我将其与rvl放在一个文件夹管理）。

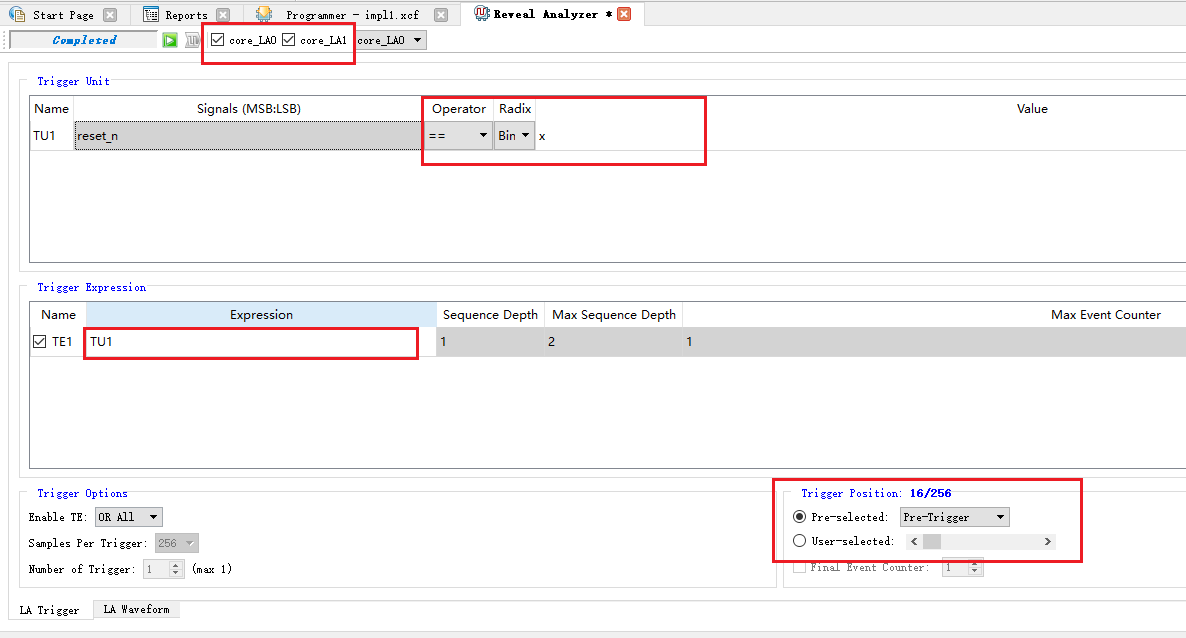

⑤如图所示，当有多个core时可以通过勾选的方式选择哪个或多个core在运行，然后在Trigger Unit界面设置信号触发的条件，在右下角设置触发区域在UI界面中的区域，当资源有限时， 选择合适的区域触发可以有效减少资源使用。

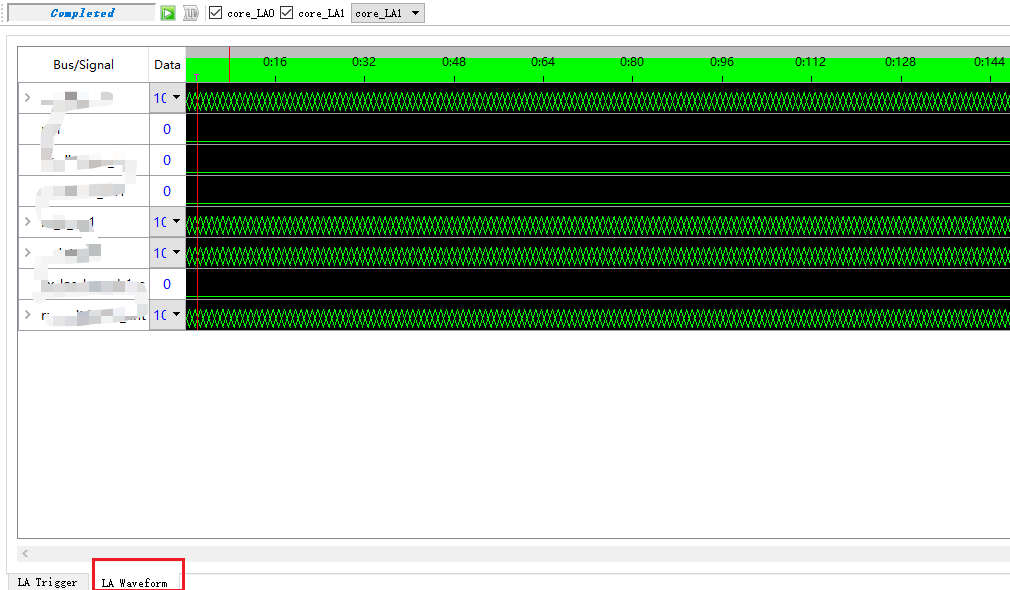

⑥最后会看到信号波形如下所示。

3.Reveal注意事项

1.如何更新reveal的信号？
A：如果有IP核，就重新生成一个IP核，如果没有就关闭工程重新打开一下。

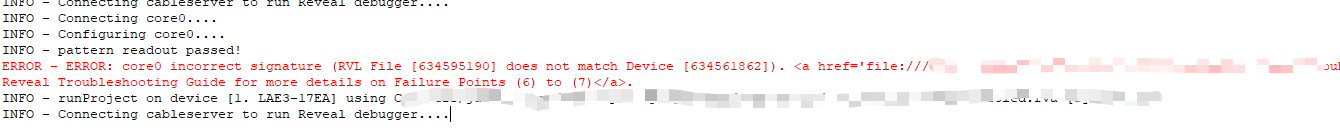

2.当bit文件与本工程的ILA不一致时，会报如下错误，因此要注意工程与bit文件一致操作。

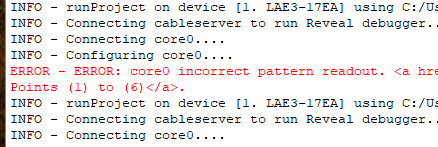

3.在Reveal操作器件如果JTAG断开连接，会提示如下错误。
