轮廓周长，面积，外界圆，外界矩形近似轮廓和模板匹配和argparse模块实现代码参数的动态配置

目录

一.轮廓操作

1.轮廓特征的引入与筛选

2.轮廓排序和精准定位

3.外接圆与外接矩形的计算与绘制

二.轮廓近似

1.轮廓近似的基本概念

2.轮廓近似的实现方法和核心步骤

3. 近似精度参数的设定逻辑

4.轮廓定位方法

三.模板匹配

1.模板匹配技术原理与实现流程

2.技术要点与注意事项

四.使用argparse模块实现代码参数的动态配置，避免手动修改代码

---

一.轮廓操作

1.轮廓特征的引入与筛选

• 基于轮廓的面积和周长特征，可对多个检测到的轮廓进行简单筛选
• 面积（area）和周长（perimeter）是两个最基础、易实现的轮廓特征

import cv2
phone=cv2.imread('phone.png')
phone_gray=cv2.imread('phone.png', 0)
ret,phone_binary=cv2.threshold(phone_gray,120,255,cv2.THRESH_BINARY)
contours=cv2.findContours(phone_binary,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)[-2]
#指定轮廓面积
area_0=cv2.contourArea(contours[0])
area_1=cv2.contourArea(contours[1])
print(area_0,area_1)
#指定轮廓周长，closed指示曲线是否封闭
length=cv2.arcLength(contours[0],closed=True)
print(length)

2.轮廓排序和精准定位

• 轮廓定位前需完成预处理，包括灰度化、二值化等步骤
• 所有轮廓特征提取均基于findContours()获取的轮廓列表进行

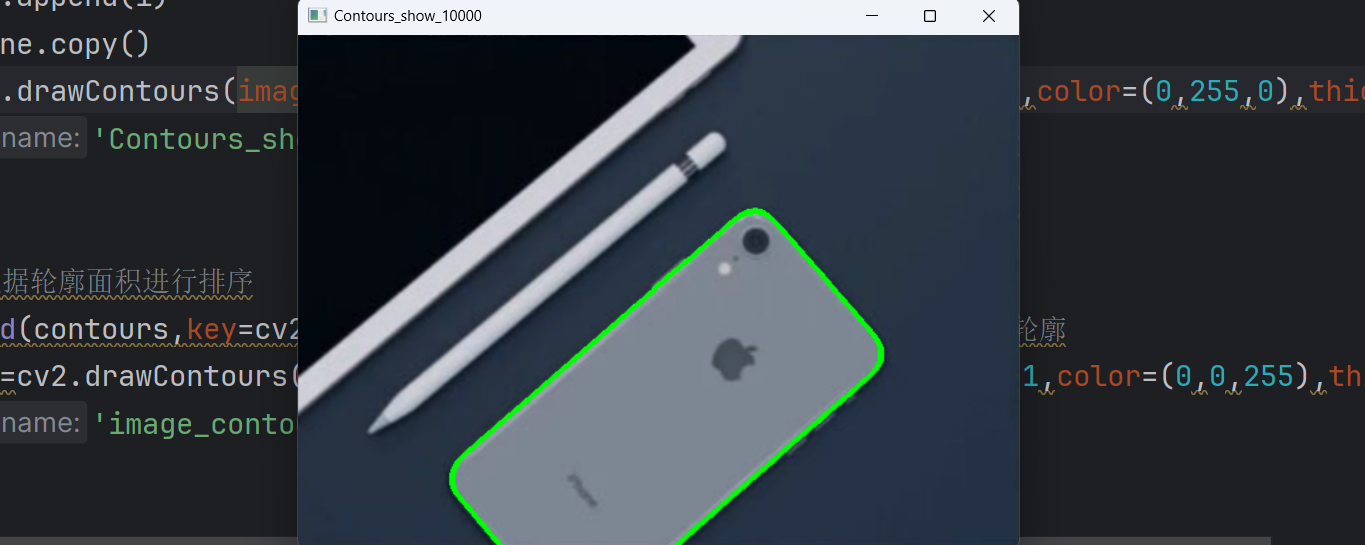

• 根据特定面积显示特定轮廓，通过设置面积阈值（如大于一万），可筛选出满足条件的目标轮廓

#根据特定面积显示特定轮廓
a_list=[]
for i in contours:if cv2.contourArea(i)>10000:a_list.append(i)
image_copy=phone.copy()
image_copy=cv2.drawContours(image=image_copy,contours=a_list,contourIdx=-1,color=(0,255,0),thickness=3)
cv2.imshow('Contours_show_10000',image_copy)
cv2.waitKey(0)

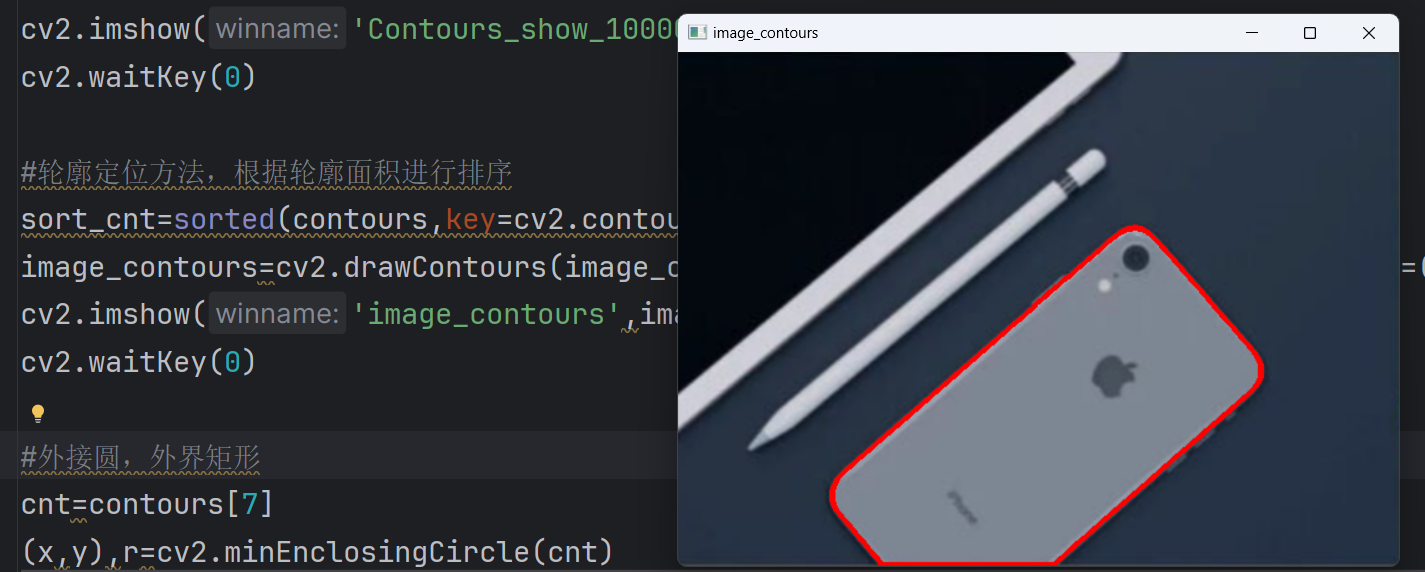

• 可对轮廓列表按面积或周长进行排序（升序或降序），便于快速定位目标
• 降序排列后索引为0的轮廓即为面积最大的轮廓，可直接提取并绘制
• 排序后可方便地获取第二、第三等大轮廓，实现多目标定位

sort_cnt=sorted(contours,key=cv2.contourArea,reverse=True)[0]#选取最大面积的轮廓
image_contours=cv2.drawContours(image_copy,[sort_cnt],contourIdx=-1,color=(0,0,255),thickness=3)
cv2.imshow('image_contours',image_copy)
cv2.waitKey(0)

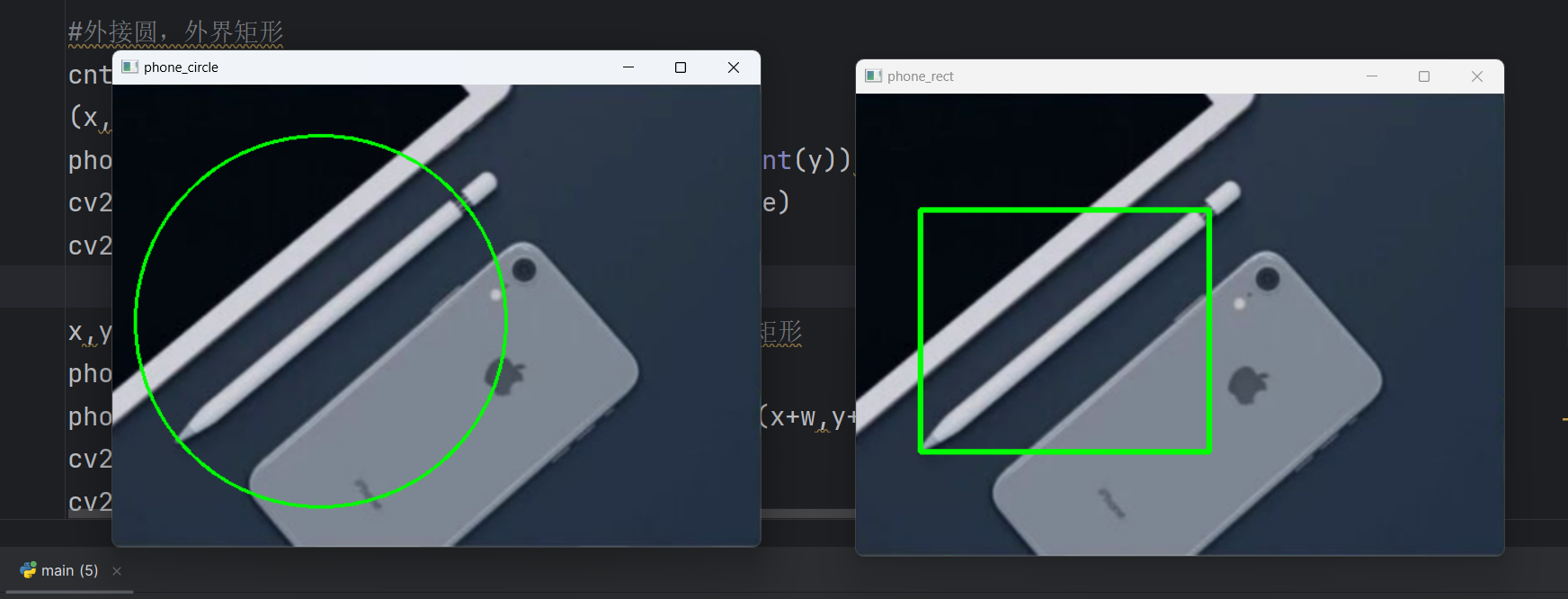

3.外接圆与外接矩形的计算与绘制

• 外接圆：通过minEnclosingCircle()计算轮廓的最小外接圆，返回圆心坐标（x,y）和半径
• 注意OpenCV坐标系中X轴向右，Y轴向下，与常规坐标系不同
• 绘制时需将float类型的坐标转为int类型，避免类型错误
• 外接矩形：通过minAreaRect()计算轮廓的最小外接矩形，返回左上角坐标（x,y）、宽度（w）、高度（h）
• 绘制时需根据左上角坐标和宽高计算右下角坐标（x+w, y+h）以完成矩形绘制

#外接圆，外界矩形
cnt=contours[7]
(x,y),r=cv2.minEnclosingCircle(cnt)
phone_circle=cv2.circle(phone,(int(x),int(y)),int(r),(0,255,0),2)
cv2.imshow('phone_circle',phone_circle)
cv2.waitKey(0)x,y,w,h=cv2.boundingRect(cnt)#计算该轮廓最小外接矩形
phone=cv2.imread('phone.png')
phone_rect=cv2.rectangle(phone,(x,y),(x+w,y+h),(0,255,0),thickness=3)
cv2.imshow('phone_rect',phone_rect)
cv2.waitKey(0)
cv2.destroyAllWindows()

二.轮廓近似

1.轮廓近似的基本概念

• 轮廓近似是对原始轮廓进行逼近或拟合，以减少点的数量，从而简化形状描述。
• 原始轮廓由成百上千个点构成（如手机外壳759个点），近似后可简化为十几个甚至几个点（如18个或8个点）。

2.轮廓近似的实现方法和核心步骤

• 使用OpenCV中的cv2.approxPolyDP()函数实现轮廓近似。
• 关键参数包括：
  • 输入轮廓（如counters[0]）
  • 近似精度（epsilon），表示轮廓近似的程度，通常设置为轮廓周长的百分比（如1%或5%）
  • 是否封闭（closed），默认为True，因为多数轮廓为封闭图形

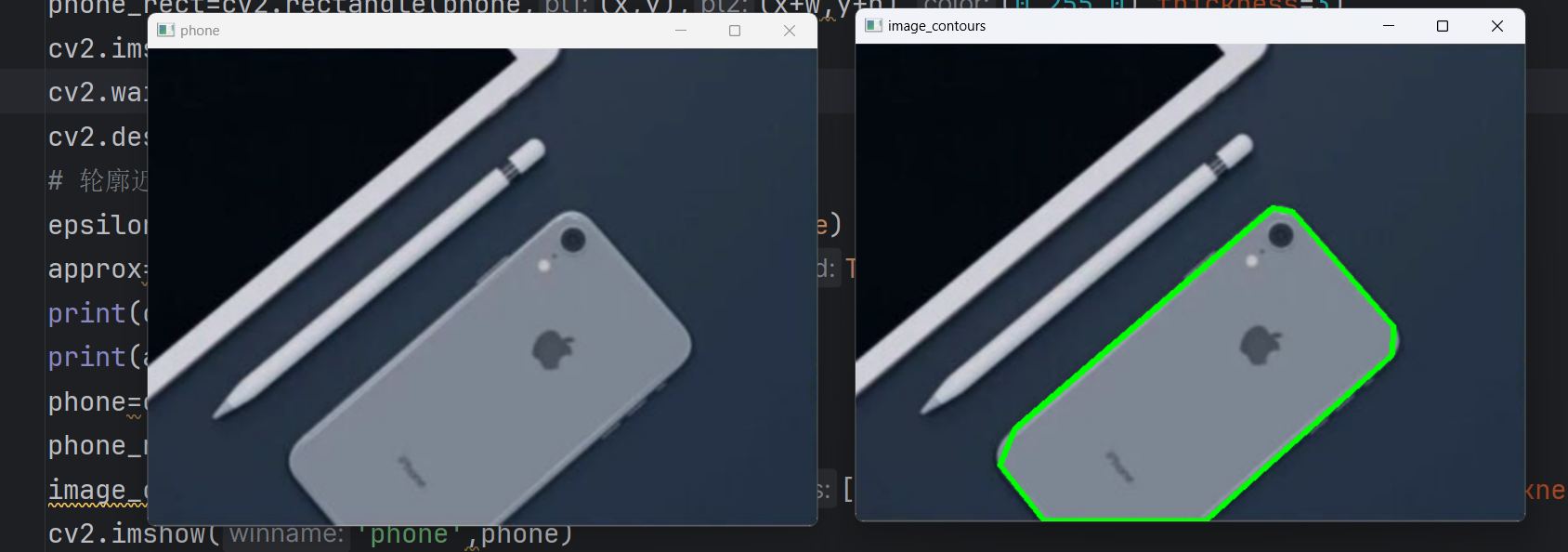

epsilon=0.01*cv2.arcLength(contours[0],True)
approx=cv2.approxPolyDP(contours[0],epsilon,True)
print(contours[0].shape)
print(approx.shape)(229, 1, 2)#完整轮廓shape
(8, 1, 2)#近似轮廓shapephone=cv2.imread('phone.png')
phone_new=phone.copy()
image_contours=cv2.drawContours(phone_new,[approx],contourIdx=-1,color=(0,255,0),thickness=3)
cv2.imshow('phone',phone)
cv2.waitKey(0)
cv2.imshow('image_contours',image_contours)
cv2.waitKey(0)
cv2.destroyAllWindows()

3. 近似精度参数的设定逻辑

• 精度参数与近似点数量呈反比：精度越小，近似越精确，点越多；精度越大，近似越粗略，点越少。
• 实现原理中通过计算“中垂线距离”（H值）与设定精度（epsilon）比较，若H小于epsilon，则直接用两点连接；否则反复取中垂线，逐步逼近，最终决定采用几段线段。

4.轮廓定位方法

• 通过多种方式定位最外层轮廓：
  • 基于轮廓索引遍历（如取第0个轮廓）
  • 根据轮廓面积或周长进行排序，提取面积最大的轮廓
  • 预估外部轮廓的特征（如周长大、面积大）并设定阈值筛选

三.模板匹配

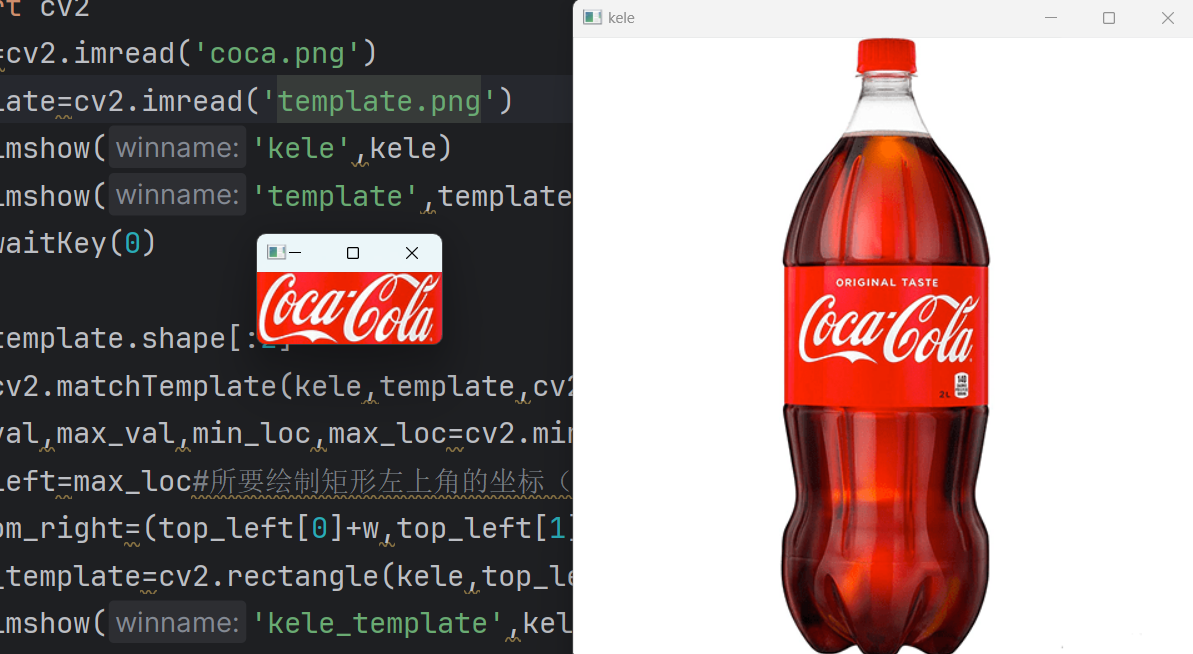

import cv2
kele=cv2.imread('img.png')
template=cv2.imread('img_template.png')
cv2.imshow('kele',kele)
cv2.imshow('template',template)
cv2.waitKey(0)

1.模板匹配技术原理与实现流程

• 模板匹配用于在大图中定位与小图（模板）完全一致的区域，其核心是遍历大图，将模板与每个位置进行比对，计算匹配得分。
• 匹配过程采用归一化相关系数（NORMED）方法，得分越大表示匹配越佳，范围在 0 到 1 之间。
• 遍历整张大图后，提取得分最大值的位置（通过minMaxLoc() 获取坐标），该坐标即为模板匹配的最优位置。
• 根据最高得分坐标的左上角坐标（top-left）与模板图片的宽高，计算右下角坐标（x+w, y+h）

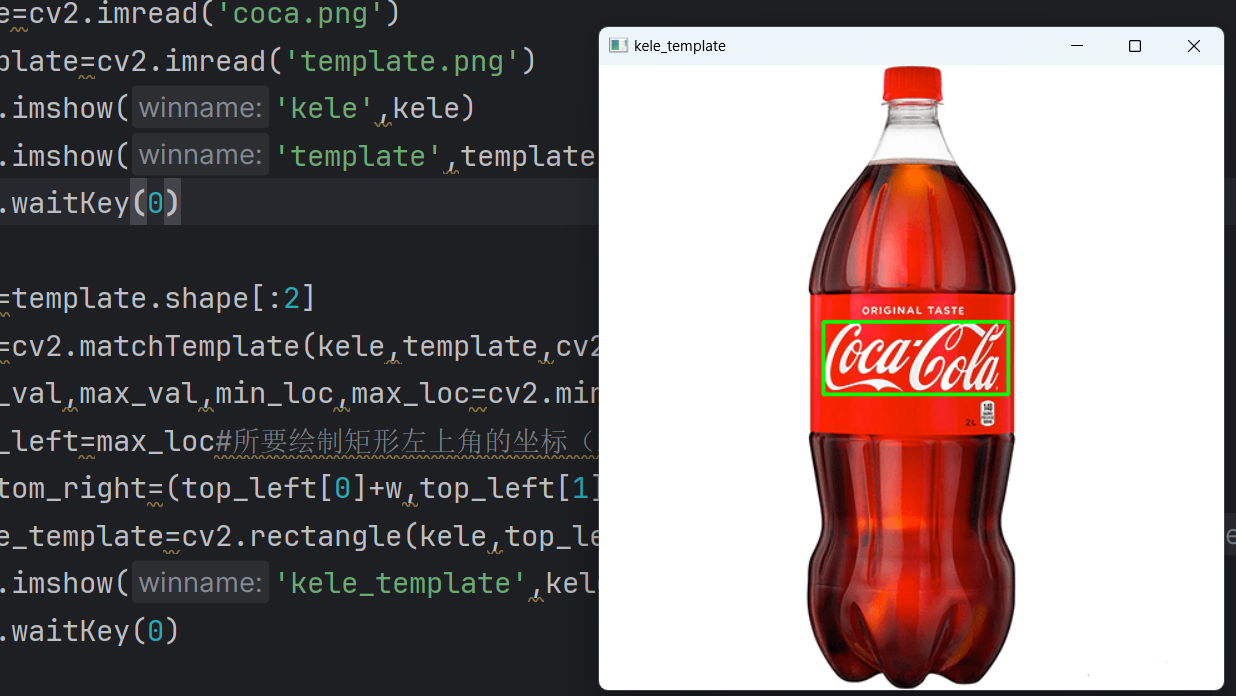

• 通过 cv2.rectangle() 在原图上绘制矩形框，标注匹配区域。

h,w=template.shape[:2]
res=cv2.matchTemplate(kele,template,cv2.TM_CCORR_NORMED)
min_val,max_val,min_loc,max_loc=cv2.minMaxLoc(res)
top_left=max_loc#所要绘制矩形左上角的坐标（x,y）
bottom_right=(top_left[0]+w,top_left[1]+h)
kele_template=cv2.rectangle(kele,top_left,bottom_right,(0,255,0),2)
cv2.imshow('kele_template',kele_template)
cv2.waitKey(0)

2.技术要点与注意事项

• 模板与目标区域的尺寸必须完全一致，否则无法准确匹配。
• 匹配结果中需分析得分矩阵，识别最大值位置，避免误选低分区域。
• 该技术为后续银行卡号识别等场景提供了基础方法论。

四.使用argparse模块实现代码参数的动态配置，避免手动修改代码

• 创建参数时使用add_argument指定参数名、类型（string/int/float）、默认值和帮助说明
• 参数可通过右键“运行配置”或终端命令行直接设置，支持别名（alias）优化可读性

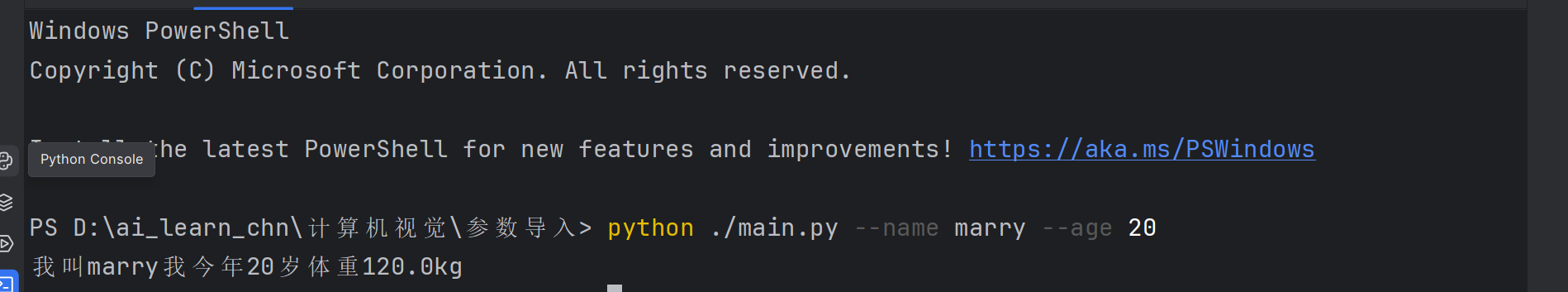

• 支持通过python main.py param1 value1 param2 value2方式运行或通过python main.py -h查看所有参数列表

import argparse
parser=argparse.ArgumentParser()
parser.add_argument('--name',type=str,default='john',help='姓名')
parser.add_argument('--age',type=int,default=18,help='年龄')
parser.add_argument('--weight',type=float,default=120.0,help='体重')
opt=parser.parse_args()
print('我叫{}我今年{}岁体重{}kg'.format(opt.name,opt.age,opt.weight))

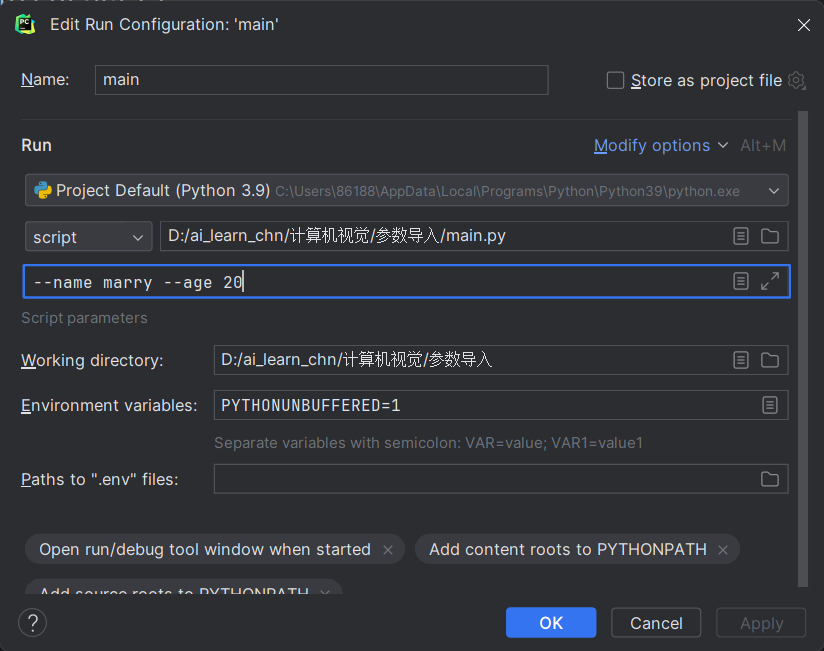

或者通过修改运行配置
