墨刀原型设计工具操作使用指南

一、基础入门

1. 软件版本与环境要求

版本区别：
- 免费版：支持 3 个项目，单项目最多 20 页，基础组件与交互，团队成员≤5 人；
- 专业版（付费）：无项目数量限制，支持全部组件、API 模拟、高级协作，团队成员≤20 人；
- 企业版（付费）：定制化权限、品牌水印、分支管理，适合大型团队（价格需联系销售）。
环境要求：
- 客户端：Windows 10+（64 位）、macOS 10.13+，最低 4GB 内存，建议 8GB；
- 网页端：Chrome 80+、Edge 80+、Firefox 75+（不支持 IE 浏览器）。

2. 账号注册与初始化

注册流程：
1. 官网点击「免费注册」→ 输入手机号→ 接收验证码→ 设置密码（8-20 位，含数字 + 字母）；
2. 完善信息：选择身份（产品经理 / 设计师 / 开发者 / 其他）→ 选择行业（互联网 / 教育 / 金融等）→ 完成初始化。
新手引导：首次登录后自动弹出引导弹窗，点击「开始引导」可学习：
- 基础操作：新建项目、添加组件、设置交互；
- 快捷入口：模板库、帮助中心、快捷键指南。

二、项目管理

1. 新建项目（参数与限制）

自定义尺寸细节：
- 输入框支持单位换算（如输入 “375dp” 自动转为 “375px”，1dp=1px）；
- 最大尺寸限制：5000×5000px（超过会提示 “尺寸过大，可能影响性能”）。
模板复用技巧：
- 模板筛选：点击模板卡片→ 查看详情（包含页面数量、组件类型、更新时间）；
- 部分复用：导入模板后，删除不需要的页面，保留核心结构（如电商模板保留 “商品列表”“详情页”）。

2. 项目设置（隐藏功能）

页面切换动画全局设置：
- 路径：「项目设置」→「页面设置」→「默认过渡动画」；
- 优先级：全局动画可被单页面交互中的 “过渡动画” 覆盖（如全局设 “无”，某页面跳转设 “滑动” 则以该设置为准）。
原型水印自定义：
- 企业版功能：「高级设置」→「水印设置」→ 上传自定义图片水印（支持 PNG 透明格式，建议尺寸 200×100px）→ 设置透明度（10%-90%）。

3. 项目操作（异常处理）

导入失败解决：
- Axure 导入失败：检查.rp 文件版本（需 Axure 9+），文件大小≤100MB，复杂交互（如动态面板）可能导致导入不全；
- Sketch 导入失败：确保安装最新版墨刀 Sketch 插件，导出前合并 Sketch 图层（避免图层过多）。
版本回滚异常：
- 问题：回滚后部分组件丢失→ 原因：历史版本后新增的组件未被保存→ 解决：回滚前手动保存当前版本，或重新添加组件。

三、页面设计

1. 页面树管理（深度操作）

弹窗页面设置：
- 尺寸建议：宽度≤375px（移动端），高度≤500px（避免超出屏幕）；
- 层级设置：弹窗页面默认在普通页面上方，如需嵌套弹窗（弹窗内再打开弹窗），需在交互中设置 “置顶显示”。
页面批量操作快捷键：
- Windows：Ctrl+A（全选页面）、Ctrl+Shift + 点击（多选不连续页面）；
- macOS：Command+A、Command+Shift + 点击。

2. 画布操作（精度控制）

坐标定位技巧：
- 组件坐标显示：选中组件→ 画布底部状态栏显示 “X: 100px, Y: 200px”（实时更新）；
- 批量位移：选中多个组件→ 右侧属性面板输入 X/Y 值→ 所有组件同步位移（保持相对位置不变）。
辅助线高级用法：
- 吸附距离设置：「视图」→「网格设置」→「吸附距离」→ 选择 5px/10px/20px（数值越小精度越高）；
- 辅助线复用：右键辅助线→「保存为预设」→ 命名（如 “登录页辅助线”）→ 其他页面可「加载预设」快速应用。

3. 图层管理（高效检索）

图层筛选：图层面板顶部点击「筛选」图标→ 按组件类型（文本 / 图片 / 按钮）筛选→ 快速定位目标图层；
图层锁定状态：锁定的图层在图层面板显示 “锁” 图标，右键→「解锁全部」可一次性解锁所有图层；
嵌套图层选择：多层嵌套时（如卡片→列表→文本），双击图层可逐层进入（类似 PS 的图层进入），按 Esc 退出当前层级。

四、组件与样式

1. 组件库（细分组件参数）

输入框组件细节：
- 提示文本：右侧属性面板「占位文本」输入（如 “请输入手机号”），默认灰色，输入内容后消失；
- 输入限制：设置「最大长度」（如 11 位手机号），超出后无法输入；
- 键盘类型：移动端预览时，可设置弹出键盘类型（数字 / 字母 / 邮箱，默认通用键盘）。
图标组件高级设置：
- 图标旋转：右侧「样式」→「旋转」输入角度（-360°~360°），如设置 90° 使箭头向上；
- 图标组合：多个图标叠加（如圆形 + 对勾 = 选中图标），组合后保存为自定义组件。

2. 组件操作（异常处理）

组件无法选中：
- 原因 1：被其他组件完全覆盖→ 解决：图层面板直接点击目标图层；
- 原因 2：组件被锁定→ 解决：图层面板点击 “锁” 图标解锁；
- 原因 3：处于组内且未穿透选择→ 解决：按住 Alt 点击组件。
组件复制异常：
- 问题：Ctrl+D 复制后组件位置重叠→ 解决：复制后按方向键微调（默认偏移 10px）；
- 问题：跨页面复制组件样式丢失→ 解决：先将组件保存为自定义组件，再在目标页面引用。

3. 样式设置（像素级优化）

渐变色设置：
- 线性渐变：设置角度（0°= 水平从左到右，90°= 垂直从上到下）→ 点击色标可添加 / 删除（最多 5 个色标）→ 拖动色标调整位置；
- 径向渐变：设置中心点（X/Y 百分比，50%= 中心）→ 调整渐变半径（0%~100%）。
阴影参数对应效果：
- X 偏移：正值→ 阴影向右，负值→ 向左（如 5px→ 右移 5px）；
- Y 偏移：正值→ 阴影向下，负值→ 向上；
- 模糊半径：值越大阴影越模糊（0px = 清晰边缘，20px = 高度模糊）；
- 扩散半径：正值→ 阴影扩大，负值→ 阴影缩小（如 - 2px = 阴影比组件小 2px）。

五、交互设计（核心功能极致细化）

1. 交互事件（复杂场景示例）

多触发条件组合：
场景：购物车 “结算” 按钮，单击且商品数量 > 0 时跳转支付页，否则显示提示。
操作：
1. 选中按钮→ 添加交互→ 触发方式「单击」；
2. 动作类型「条件判断」→ 添加条件：变量 “商品数量”>0；
3. 满足条件：跳转「支付页」；
4. 不满足条件：显示「“请添加商品” 提示文本」（2 秒后自动隐藏）。
滑动交互细节：
- 滑动距离设置：「交互」→「滑动」→ 勾选「设置滑动距离」→ 输入像素值（如 50px，滑动超过 50px 才触发动作）；
- 滑动方向限制：选择「仅水平」或「仅垂直」（避免误触）。

2. 条件与逻辑（变量高级用法）

数组变量操作：
- 新增元素：设置变量「数组 A」=「数组 A」+「新元素」（如购物车添加商品）；
- 删除元素：设置变量「数组 A」=「数组 A」过滤「元素 B」（如购物车删除商品）；
- 取值：通过索引获取（如「数组 A [0]」取第一个元素）。
多条件嵌套：
场景：登录时，先判断用户名是否为空→ 不为空再判断密码是否正确。
操作：
1. 第一层条件：用户名≠空→ 满足则进入第二层条件；
2. 第二层条件：密码 =“123456”→ 满足则跳转首页，否则提示 “密码错误”；
3. 第一层不满足：提示 “用户名不能为空”。

3. 状态管理（动态切换技巧）

组件状态联动：
场景：开关组件切换时，同步显示 / 隐藏 “开启提示” 文本。
操作：
1. 开关新增 “开启”“关闭” 状态（默认 “关闭”）；
2. 开关添加交互：触发方式「单击」→ 动作「切换状态」（在 “开启” 和 “关闭” 间切换）；
3. 同一交互中添加条件：若状态为 “开启”→ 显示提示文本；若为 “关闭”→ 隐藏提示文本。

六、预览与分享

1. 预览原型（调试技巧）

交互逻辑调试：
- 问题：交互未触发→ 检查：组件是否被其他组件覆盖（预览时按「热区」查看）、触发方式是否正确（如误设为 “双击”）、条件是否满足（调试面板查看变量值）；
- 问题：跳转页面错误→ 检查目标页面是否被删除（页面树中确认存在）、是否设置了 “默认页面” 覆盖跳转。
移动端预览适配：
- 适配不同尺寸：预览时切换设备型号→ 观察组件是否超出屏幕（超出部分需调整尺寸或布局）；
- 手势模拟：双指捏合→ 模拟缩放手势（网页端原型）；长按组件→ 触发长按交互。

2. 分享原型（权限问题解决）

链接无法访问：
- 原因 1：链接过期→ 解决：重新生成链接（延长有效期）；
- 原因 2：项目被删除→ 解决：从回收站恢复项目（首页「回收站」→ 右键恢复）；
- 原因 3：权限变更→ 解决：检查分享范围（如从 “公开” 改为 “私有” 会导致链接失效）。
评论不显示：
- 原因：被过滤→ 解决：编辑界面「评论」面板→ 点击「筛选」→ 取消 “已解决” 过滤；
- 原因：权限不足→ 解决：分享者需开启 “允许评论” 权限。

七、团队协作

1. 团队管理（权限冲突处理）

角色变更限制：
- 管理员无法将自己降为 “查看者”（需先转让管理员权限给其他成员）；
- 批量变更角色：成员列表按 Ctrl/Command 选中多人→ 点击「变更角色」→ 选择目标角色。
团队容量超限：
- 提示 “成员数量超出上限”→ 解决：删除不活跃成员（管理员→「成员管理」→ 移除）或升级套餐。

2. 协作操作（实时冲突解决）

编辑冲突处理：
- 场景：A 和 B 同时编辑同一组件→ 后保存者的修改会覆盖前者→ 解决：沟通分工（如 A 负责左侧组件，B 负责右侧），或使用「锁定」功能临时保护组件；
版本合并冲突：
- 企业版分支合并时提示 “冲突”→ 解决：点击「对比冲突」→ 手动选择保留 A 版本 / B 版本的修改→ 确认合并。

八、高级功能

1. API 模拟（参数与调试）

请求参数设置：
- Query 参数：添加键值对（如 “page=1&size=10”）→ 会拼接到 URL 后（/api/list?page=1&size=10）；
- Body 参数：选择格式（form-data/json）→ json 格式需输入标准 JSON（如{"name":"test"}）。
API 调试工具：
预览时按 F12 打开浏览器控制台→「Network」标签→ 查看 API 请求详情（状态码、响应时间）→ 排查是否因参数错误导致响应失败。

2. 数据绑定（动态内容调试）

绑定不生效解决：
- 检查变量是否存在（「数据」→「变量」确认名称正确，区分大小写）；
- 检查绑定路径：API 响应绑定需确认 JSON 路径正确（如data.list[0].name而非list[0].name）；
- 刷新绑定：右键组件→「刷新数据绑定」（解决缓存导致的不更新问题）。

九、辅助工具与常见问题

1. 快捷键补充（隐藏组合键）

组件对齐：选中组件后按 Ctrl + 左箭头→ 左对齐到画布边缘；
复制样式：Ctrl+Shift+C（复制组件样式）→ Ctrl+Shift+V（粘贴到目标组件）；
页面切换：编辑界面按 PgUp/PgDown→ 快速切换上 / 下一页。

2. 常见问题（FAQ）

Q：组件无法拖拽到画布？
A：检查是否处于 “预览模式”（需切换回编辑模式）；或组件库被折叠（点击左侧「组件」展开）。
Q：原型卡顿怎么办？
A：删除冗余组件（尤其是大图）；关闭「视图」→「显示阴影」（减少渲染压力）；升级客户端到最新版本。
Q：如何导出高清晰度图片？
A：导出时选择 “3x” 分辨率；确保原图为高清图（建议≥72dpi）。

该指南通过异常场景处理、像素级参数说明、复杂交互示例，覆盖了墨刀操作的全细节，适合从新手到资深用户的进阶学习。结合 PlantUML 思维导图的层级化展示，可快速定位具体功能的操作要点与问题解决方法，真正实现 “照指南即可操作” 的实用价值。

十、导图表现

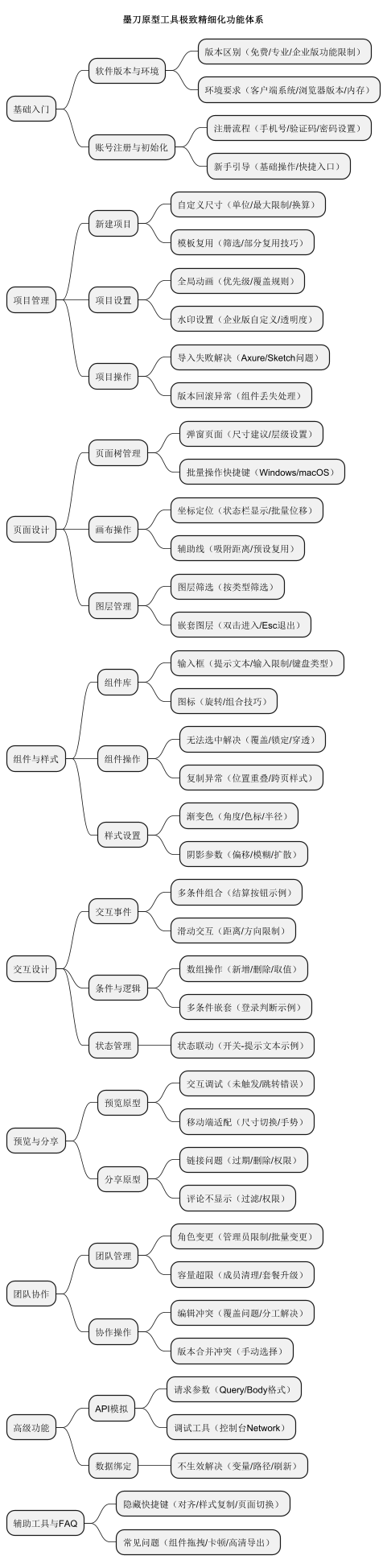

@startmindmap
title 墨刀原型工具极致精细化功能体系* 基础入门
** 软件版本与环境
*** 版本区别（免费/专业/企业版功能限制）
*** 环境要求（客户端系统/浏览器版本/内存）
** 账号注册与初始化
*** 注册流程（手机号/验证码/密码设置）
*** 新手引导（基础操作/快捷入口）* 项目管理
** 新建项目
*** 自定义尺寸（单位/最大限制/换算）
*** 模板复用（筛选/部分复用技巧）
** 项目设置
*** 全局动画（优先级/覆盖规则）
*** 水印设置（企业版自定义/透明度）
** 项目操作
*** 导入失败解决（Axure/Sketch问题）
*** 版本回滚异常（组件丢失处理）* 页面设计
** 页面树管理
*** 弹窗页面（尺寸建议/层级设置）
*** 批量操作快捷键（Windows/macOS）
** 画布操作
*** 坐标定位（状态栏显示/批量位移）
*** 辅助线（吸附距离/预设复用）
** 图层管理
*** 图层筛选（按类型筛选）
*** 嵌套图层（双击进入/Esc退出）* 组件与样式
** 组件库
*** 输入框（提示文本/输入限制/键盘类型）
*** 图标（旋转/组合技巧）
** 组件操作
*** 无法选中解决（覆盖/锁定/穿透）
*** 复制异常（位置重叠/跨页样式）
** 样式设置
*** 渐变色（角度/色标/半径）
*** 阴影参数（偏移/模糊/扩散）* 交互设计
** 交互事件
*** 多条件组合（结算按钮示例）
*** 滑动交互（距离/方向限制）
** 条件与逻辑
*** 数组操作（新增/删除/取值）
*** 多条件嵌套（登录判断示例）
** 状态管理
*** 状态联动（开关-提示文本示例）* 预览与分享
** 预览原型
*** 交互调试（未触发/跳转错误）
*** 移动端适配（尺寸切换/手势）
** 分享原型
*** 链接问题（过期/删除/权限）
*** 评论不显示（过滤/权限）* 团队协作
** 团队管理
*** 角色变更（管理员限制/批量变更）
*** 容量超限（成员清理/套餐升级）
** 协作操作
*** 编辑冲突（覆盖问题/分工解决）
*** 版本合并冲突（手动选择）* 高级功能
** API模拟
*** 请求参数（Query/Body格式）
*** 调试工具（控制台Network）
** 数据绑定
*** 不生效解决（变量/路径/刷新）* 辅助工具与FAQ
** 隐藏快捷键（对齐/样式复制/页面切换）
** 常见问题（组件拖拽/卡顿/高清导出）
@endmindmap

墨刀原型设计工具实践操作

一、小白用墨刀做能碳管理系统原型的完整流程

能碳管理系统主要用于监控能源消耗、分析碳排放、管理节能措施，原型制作可分为 「规划→搭建→设计→交互→验证→分享」 六步，每一步都拆解到 “拖组件、改文字” 的细节，0 基础也能跟做！

步骤 1：需求规划（10 分钟）

目标：明确系统要做什么，避免后期反复改。

核心功能模块（必选，直接抄）：
1. 登录页：用户输入账号密码进入系统。
2. 首页仪表盘：总览核心数据（总能耗、碳排放、异常预警）。
3. 能耗监测：按能源类型（电 / 水 / 气）、区域、时间看能耗数据。
4. 碳排放管理：统计碳排放量、减排量，分析排放来源。
5. 节能分析：展示节能项目效果（如光伏、LED 改造）、能耗趋势。
6. 设备管理：监控重点用能设备（空调、锅炉）的状态和能耗。
7. 报表中心：导出数据报表，支持自定义查询。

画草稿（不用专业，手机拍张纸就行）：

首页顶部放“总能耗、碳排放”大数字，中间放 3 个图表（能耗趋势、碳排放占比、区域对比），底部放“异常预警”列表。
能耗监测页左侧选能源类型，右侧用柱状图对比区域能耗，下面用表格列详细数据。

步骤 2：新建项目与页面（5 分钟）

目标：在墨刀里建 “房子框架”，确定有哪些页面。

新建项目：
- 打开墨刀 → 点击首页 「+ 新建项目」 → 选 「网页端」（能碳系统多在电脑上用）→ 尺寸选 「PC 1920×1080」 → 名称填 「能碳管理系统」 → 点 「创建」。
搭建页面树（像建文件夹分类放页面）：
- 左侧 “页面树” 点 「+」 → 选 「分组」 → 命名 「核心功能」（放主要页面）。
- 选中 “核心功能” 分组 → 点 「+」 → 选 「页面」，依次建这些页面：
  - ① 登录页
  - ② 首页 - 仪表盘
  - ③ 能耗监测
  - ④ 碳排放管理
  - ⑤ 节能分析
  - ⑥ 设备管理
  - ⑦ 报表中心

步骤 3：设计静态页面（每个页面 15-20 分钟）

目标：给每个页面 “填内容”，先做静态版（能看到文字、按钮、图表占位）。

3.1 登录页（最简单，练手用）

拖组件（左侧 “组件库→基础” 里找）：
- 拖 1 个 「图片」 组件（放系统 logo，右键 “替换图片” 选本地图片）。
- 拖 2 个 「输入框」 组件（分别改占位文字为 “用户名”“密码”）。
- 拖 1 个 「按钮」 组件（改文字为 “登录”）。
- 拖 1 个 「文本」 组件（改文字为 “能碳管理系统登录”，当标题）。
调样式（右侧 “样式” 面板改）：
- 标题文本：字体 24px，颜色选深蓝色（#2F54EB）。
- 输入框：提示文字颜色浅灰色（#999），边框 1px 灰色（#DDD）。
- 按钮：背景色绿色（#52C41A），文字白色，圆角 4px。
对齐（框选所有组件 → 顶部 “对齐” 按钮）：
- 先点 「水平居中」 → 再点 「垂直居中」 → 让内容在页面中间。

3.2 首页 - 仪表盘（核心数据展示）

顶部导航栏：
- 拖 1 个 「容器→导航栏」 组件 → 拖 1 个 「文本」 组件（改文字为 “能碳管理系统”，字体 20px，颜色白色）→ 拖 2 个 「图标」 组件（用 “设置”“用户” 图标，颜色白色）。
- 导航栏背景色设为深蓝色（#2F54EB），高度 60px。
左侧菜单：
- 拖 1 个 「矩形」 组件（背景色浅灰色 #F5F5F5，宽度 220px，高度占满页面）。
- 在矩形里拖多个 「文本」 组件（改文字为 “首页”“能耗监测”“碳排放管理” 等，字体 14px，颜色 #333）。
- 选 “首页” 文本 → 设为蓝色（#2F54EB）、加粗 → 模拟选中状态。
核心数据区：
- 大数字卡片：拖 3 个 「矩形」 组件（背景色白色，加阴影）→ 每个矩形里拖 1 个 「文本」 组件（分别写 “总能耗：12500 kWh”“碳排放：890 tCO₂e”“今日减排：20 tCO₂e”，字体 20px，颜色 #333）。
- 图表占位：拖 3 个 「图片」 组件（右键 “替换图片” 选本地 “折线图截图”“饼图截图”“柱状图截图”，当占位）。
- 预警列表：拖 1 个 「容器→列表」 组件 → 改列表项文字为 “空调能耗异常（2023-10-01）”“锅炉碳排放超标（2023-10-02）”。

3.3 其他功能页（偷懒复制法）

复制首页的 「导航栏」 和 「左侧菜单」 → 粘贴到 “能耗监测”“碳排放管理” 等页面 → 保持风格统一。
能耗监测页：
- 左侧拖 1 个 「下拉菜单」 组件（改选项为 “电”“水”“气”）。
- 右侧拖 1 个 「容器→柱状图」 组件（改数据为 “区域 A：5000 kWh”“区域 B：3000 kWh”）→ 拖 1 个 「容器→表格」 组件（填能耗详细数据）。

步骤 4：添加交互（让页面能跳转、有动态效果）

目标：让 “登录按钮” 能跳转到首页，“左侧菜单” 能切换页面，模拟真实系统的交互。

4.1 登录页→首页跳转

选中 “登录” 按钮 → 右侧 「交互」 面板 → 点 「+ 添加交互」 → 触发方式选 「单击」 → 动作选 「跳转页面」 → 目标页面选 「首页 - 仪表盘」 → 动画选 「无」 → 点 「确定」。

4.2 左侧菜单切换页面

选中 “能耗监测” 文本 → 右侧 「交互」 面板 → 点 「+ 添加交互」 → 触发方式选 「单击」 → 动作选 「跳转页面」 → 目标页面选 「能耗监测」 → 点 「确定」。
同理，给 “碳排放管理”“节能分析” 等菜单文本，添加跳转对应页面的交互。

4.3 简单动态效果（可选，让按钮更生动）

选中 “登录” 按钮 → 右侧 「交互」 面板 → 点 「+ 添加交互」 → 触发方式选 「鼠标悬停」 → 动作选 「切换状态」 → 新建 “悬停状态” → 改背景色为深绿色（#389E0D）→ 点 「确定」。
效果：鼠标放到按钮上，颜色会变深。

步骤 5：预览与调整（10 分钟）

目标：检查原型是否有错误，调整细节让页面更美观。

预览原型：
- 顶部点 「预览」 按钮（或按 Ctrl+P）→ 在新窗口查看效果 → 点击 “登录按钮”“左侧菜单”，检查是否能正常跳转。
调整细节：
- 组件错位：拖动组件到正确位置，或用顶部 “对齐” 工具（如 “水平居中”“垂直分布”）。
- 文字看不清：右侧 “样式” 面板改字体颜色（如 #333 更清晰）或字号（如标题 24px，内容 14px）。
- 交互没触发：检查 “触发方式”“目标页面” 是否选对，重新设置交互。

步骤 6：分享给他人（5 分钟）

目标：生成链接，发给同事 / 领导看原型效果。

顶部点 「分享」 → 选 「仅查看链接」 → 可设置 “密码”（选填）→ 点 「创建链接」 → 复制链接 → 发给需要查看的人（无需登录墨刀，直接打开链接就能看）。

二、修复后的竖版 PlantUML 流程图（小白操作顺序）

解决了原代码的颜色报错问题，用 墨刀默认支持的颜色语法 重新编写，确保能正常渲染：

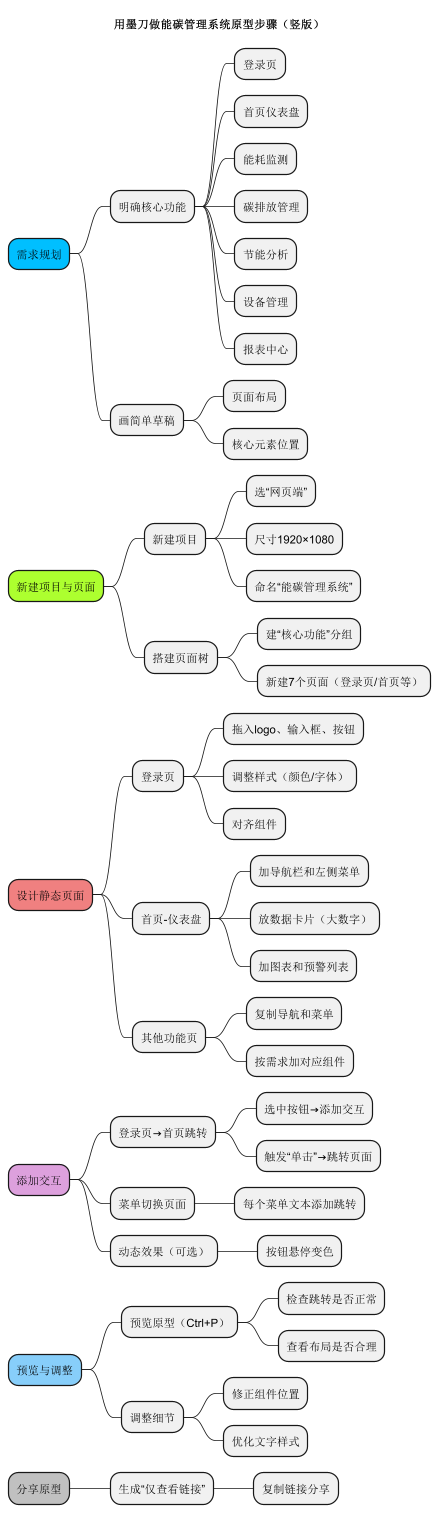

@startmindmap
title 用墨刀做能碳管理系统原型步骤（竖版）
left to right direction  *[#DeepSkyBlue] 需求规划
** 明确核心功能
*** 登录页
*** 首页仪表盘
*** 能耗监测
*** 碳排放管理
*** 节能分析
*** 设备管理
*** 报表中心
** 画简单草稿
*** 页面布局
*** 核心元素位置  *[#GreenYellow] 新建项目与页面
** 新建项目
*** 选“网页端”
*** 尺寸1920×1080
*** 命名“能碳管理系统”
** 搭建页面树
*** 建“核心功能”分组
*** 新建7个页面（登录页/首页等）  *[#LightCoral] 设计静态页面
** 登录页
*** 拖入logo、输入框、按钮
*** 调整样式（颜色/字体）
*** 对齐组件
** 首页-仪表盘
*** 加导航栏和左侧菜单
*** 放数据卡片（大数字）
*** 加图表和预警列表
** 其他功能页
*** 复制导航和菜单
*** 按需求加对应组件  *[#Plum] 添加交互
** 登录页→首页跳转
*** 选中按钮→添加交互
*** 触发“单击”→跳转页面
** 菜单切换页面
*** 每个菜单文本添加跳转
** 动态效果（可选）
*** 按钮悬停变色  *[#LightSkyBlue] 预览与调整
** 预览原型（Ctrl+P）
*** 检查跳转是否正常
*** 查看布局是否合理
** 调整细节
*** 修正组件位置
*** 优化文字样式  *[#Silver] 分享原型
** 生成“仅查看链接”
*** 复制链接分享
@endmindmap
