蓝光三维扫描技术：手机闪光灯模块全尺寸3D检测的高效解决方案
——某头部手机厂商代工企业零部件质量管控案例
3C消费电子行业，以其产品更新迭代速度快、竞争激烈著称。在这个追求极致工艺、精益求精的领域，产品的尺寸精度、外观质量、生产效率都至关重要。
快速变化的市场需求，要求企业具备更短的产品开发周期，并保证尺寸精度质量。手机闪光灯模组零件形状和轮廓复杂，要实现全面、准确的检测并非易事，蓝光三维扫描技术能够在短时间内完成对零件全尺寸检测，保证产品能够严格符合尺寸规格要求。
为何选择蓝光3D扫描进行检测？
可直接在车间条件下测量零部件，蓝光三维扫描仪是对坐标测量机 （CMM）的完整补充。
高公差特征的精密检测，选择三坐标，全尺寸测量交给蓝光三维扫描仪，有助于发现质量问题并加快检测效率。
蓝光3D扫描技术适用于各类零部件检测扫描，而不管其尺寸、形状、几何结构、表面粗糙度或材料如何。
闪光灯模块全尺寸检测重要性
1、确保产品功能与性能

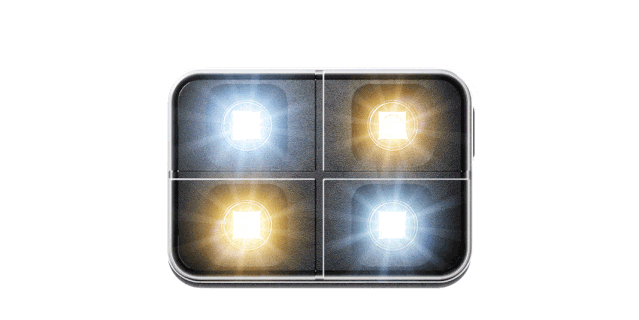

性能保障：闪光灯的LED位置、透镜曲率、反光杯尺寸等直接影响光线分布和亮度。全尺寸检测可避免光斑不均、色温偏差等问题，确保补光效果符合摄影需求。
电气兼容性：模块尺寸偏差检测，可预防因装配误差引发的短路、过热等故障。
2、提升组装效率与良率
避免装配冲突：手机内部空间高度紧凑，全尺寸检测可避免组装干涉问题，减少返工。
降低供应链风险：通过检测供应商提供的部件尺寸一致性，避免因来料问题导致的生产线停滞或批次性缺陷。
3、满足高精度设计要求
微型化趋势适配：闪光灯模块，小空间集成多种功能（如双色温LED、激光对焦），全尺寸检测确保其在极限设计下精准安装和运行。
软硬件协同优化：尺寸精度影响闪光灯与摄像头算法的配合，微小偏差可能导致软件调校失效。
检测难题
手机闪光灯模块外形轮廓（如曲面弧度、安装孔位、共面度）是确保光学对齐与组装精度的核心指标，关键尺寸需严格控制公差。传统手段面临三大难题：
检测方法适用性
1、精度不足
投影仪仅能测量2D轮廓，无法量化曲面弧度（如导光板曲率半径公差±0.015mm）；
手工卡尺抽检（覆盖率＜10%）导致批次性尺寸超差漏检。
2、效率低下
接触式测量易划伤光学器件表面；
全尺寸检测耗时长，无法支持研发阶段快速迭代；
人工比对CAD图纸效率低，易误判复杂曲面。
3、数据不可溯
检测结果依赖纸质记录，无法构建尺寸公差数据库以优化工艺。
蓝光三维扫描检测方案
面对手机闪光灯模组部件厚度偏薄，尺寸小且曲面、位置度检测精度要求高带来的检测难题，采用新拓三维XTOM-MATRIX 500万像素的蓝光三维扫描仪，并通过调整扫描参数，确保从不同角度获取模块部件的完整3D数据。
复杂型面检测适用性
曲面、孔腔检测：蓝光3D扫描可捕捉复杂曲面、孔腔底面；
微结构再现能力：高分辨率工业相机，精准量化遮光槽的宽度波动；
透明/高反光件处理：蓝光滤波/显影剂，抑制透射干扰。
手机闪光灯模块部件检测
新拓三维XTOM-MATRIX蓝光三维扫描仪，扫描采集点云密度大，测量开口类槽孔，圆柱类，立柱类（带螺纹及不带螺纹），以及平面类特征具有明显优势。以下为3D扫描输出的手机闪光灯模块三角网格数细节数据：
手机闪光灯模块三维数据模型

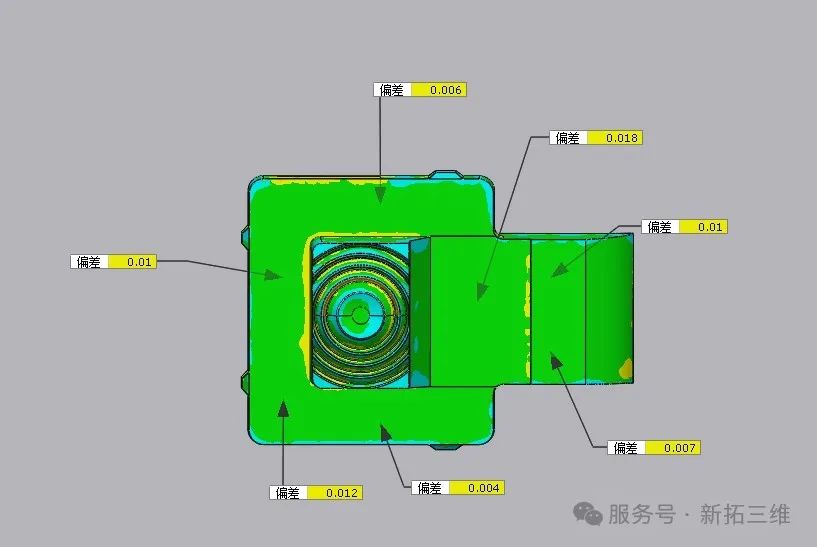

在三维检测软件中，将实物模型与原始数模进行对比，生成详细的色谱偏差图，可以直观地展示零件的尺寸偏差、形状误差等关键信息，测量结果也可以导出PDF报告。
通过分析比对，确定加工余量或不足，确保成品符合设计要求及质量标准。3D检测便于数字化存档，作为制造过程各阶段状况的数字记录，以便后续质量追溯和管理。
数据分析与结果
品控升级：实现闪光灯模块全尺寸检测，分析平面度、遮光层厚度偏差分布；
工艺优化：通过色谱图锁定模具磨损规律，缩短修模周期；
标准输出：建立三维检测工艺库，适配摄像头模组、听筒等同类微型精密件检测。
蓝光3D扫描技术以其非接触、高效率、全尺寸检测等特性，完美适配手机微型零部件的复杂轮廓检测需求。
该方案在3C电子领域的应用，还包括手机中框曲面度、手机屏幕平面度、耳机轮廓度、Type-C接口共面度等典型检测场景，成为消费电子精密制造品质管控的标杆工具。
