60V/3A高效同步降压转换器替代LM2576只需4个元器件

概述：（替代LM2576）

PC2576HV 是一款降压型开关电压调节芯片，可固定输出 3.3V、 5V、 12V，也可根据需要调节输出电压，电压输出范围在 1.23V~57V±4%，输出电流可达 3A；同时具有优异的线性调整率和负载调整率。PC2576HV 内部集成频率补偿和固定频率发生器，开关频率为 52kHz，与低频开关芯片相比较，可以使用更小规格的滤波元件。固定输出电压版本只需 4 个外围元件，可以使用通用的标准电感，这更优化了 PC2576HV 的使用，极大地简化了开关电源电路的设计，节约了外围的成本和体积。PC2576HV 具有限流保护和过温保护功能；可通过外部逻辑电平控制芯片的输出，使芯片进入休眠模式。PC2576HV 封装形式包括标准的 5 脚 TO-220 封装（DIP）和 5 脚 TO-263 表贴封装（SMD）

特性：

➢ 可选固定输出 3.3V、 5V、 12V 电压或输出电压可调；

➢ 输出电压可调范围 1.23V~57V±4%；

➢ 输出负载电流可达 3A；

➢ 输入电压可达 60V；

➢ 采用 52kHz 的内部振荡频率工作；

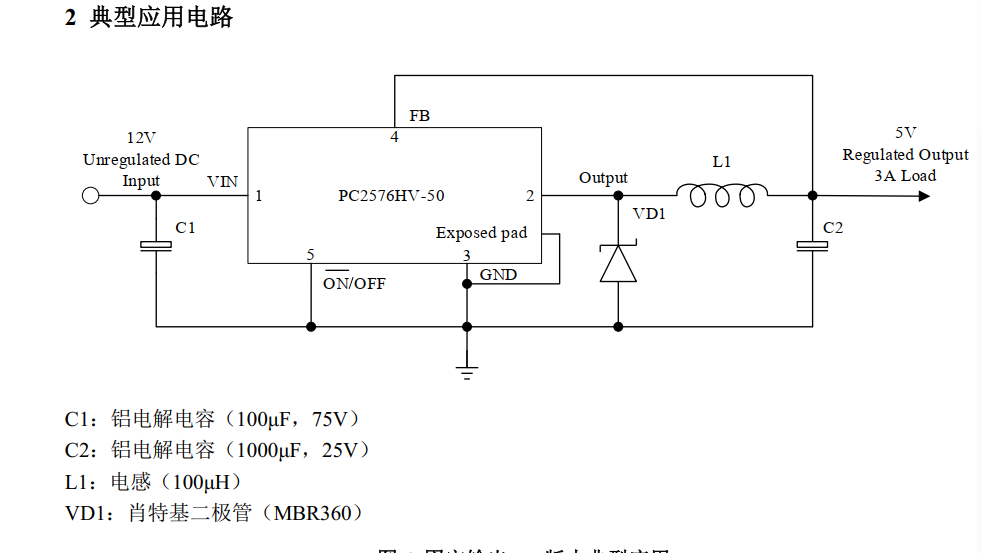

➢ 外围应用电路简单，仅需 4 个外围元件；

➢ 优异的线性调整率和负载调整率；

➢ 输出可通过 TTL 电平控制；

➢ 低功耗休眠模式；

➢ 具有过温关断和限流保护功能；

➢ 内置开关晶体管

➢ 使用常规标准电感即可，不需要定制电感；

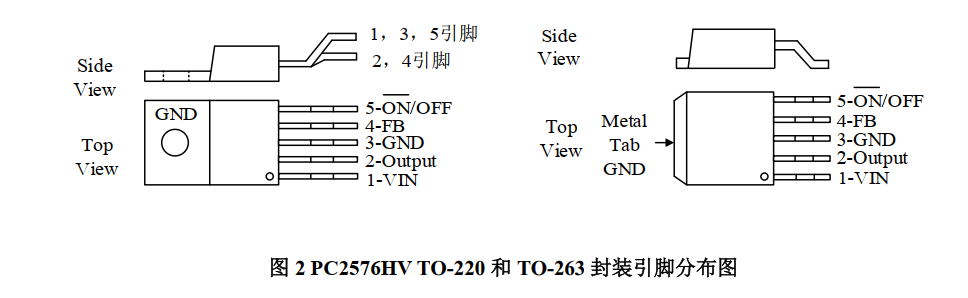

➢ 提供 TO-220 和 TO-263 两种封装。
