Containerd容器技术详解
Containerd概述
什么是 Containerd
Containerd（Container Daemon）是一个开源的容器运行时，它提供了一种标准化的方式来管理容器的生命周期。该项目最初是由 Docker 开发团队创建的，并在后来成为一个独立的项目，被纳入了 Cloud Native Computing Foundation（云原生计算基金会 CNCF）的孵化项目中。
以下是 containerd 的主要特点和功能：
容器生命周期管理: Containerd 管理容器的生命周期，包括容器的创建、运行、暂停、恢复、停止和销毁等操作。
标准化接口: Containerd 提供了一个标准化的容器运行时接口，使得它可以与多个容器编排系统和工具集成，例如 Kubernetes、Docker Compose 等。
镜像管理: 它支持容器镜像的拉取、推送、保存和加载等操作。Containerd 使用 OCI（Open Container Initiative）规范定义容器镜像的格式。
插件体系结构：Containerd 具有可扩展的插件体系结构，允许用户通过插件来扩展其功能，例如存储驱动、网络插件等。
跨平台支持：Containerd 可以在不同的操作系统上运行，从而提供了跨平台的支持。
与 Kubernetes 集成：Containerd 作为 Kubernetes 的默认容器运行时，与 Kubernetes 紧密集成，为容器工作负载的管理提供了良好的支持。
安全性和隔离：Containerd 实现了严格的容器隔离和安全性措施，确保容器之间的隔离性以及对主机系统的安全性。
总体而言，Containerd 提供了一个轻量级、高度可定制的容器运行时，为容器生态系统的发展提供了一个稳定和可靠的基础。它在容器生命周期管理、镜像管理和插件支持等方面为用户提供了丰富的功能。
Containerd 的起源与背景
Containerd 的起源可以追溯到 Docker 项目。Docker 最初作为一个开源项目推出，旨在简化应用程序的打包、分发和部署过程。Docker 引入了容器的概念，将应用程序和其依赖项打包到一个容器中，使得应用在不同环境中可以一致地运行。
随着 Docker 的发展，其架构逐渐变得复杂，包含了许多功能，如镜像构建、服务编排等。为了更好地组织和管理这些功能，Docker 团队决定将 Docker 引擎拆分成多个组件，其中一个关键的组件就是 Containerd。
Docker 架构拆分： Docker 从单一的大型引擎拆分为一系列小型、可复用的组件。这种拆分的目标是提高可维护性、模块化和可扩展性。
Containerd 作为核心运行时：在 Docker 架构拆分后，containerd 被定位为 Docker 的核心容器运行时。它负责管理容器的生命周期、镜像操作和基本运行时功能。
贡献给 CNCF（云原生基金会）：为了推动 Containerd 的发展，Docker 团队将 containerd 的代码捐赠给了 Cloud Native Computing Foundation（CNCF），使其成为 CNCF 的孵化项目。
容器生态系统的标准化： Containerd 的设计遵循 Open Container Initiative（开放容器倡议 OCI）规范，这是一个关注容器运行时和镜像格式标准化的开放标准组织。这意味着 containerd 可以与符合 OCI 规范的其他容器工具和运行时进行互操作。
独立的容器运行时：containerd 不仅仅局限于 Docker，它可以作为独立的容器运行时，与多个容器编排系统和工具集成，从而为用户提供更多选择。
总体而言，containerd 的起源是为了简化容器运行时的管理，并为容器生态系统提供一个开放、标准化的基础。其发展不仅服务于 Docker 生态系统，还为整个容器领域提供了一个通用的、可扩展的容器运行时。
Containerd 架构
Containerd 架构概述

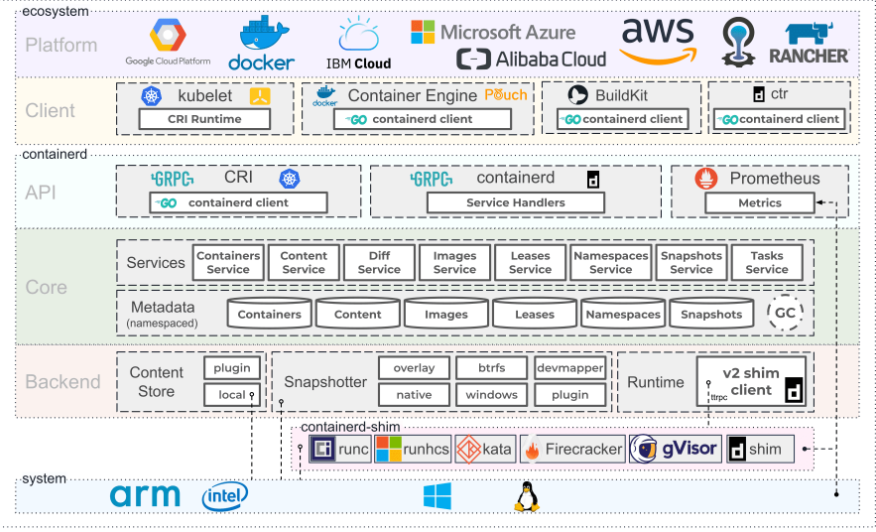

Containerd 的架构是 modularity（模块化）和可扩展性的体现，它被设计为一个轻量级、高度可定制的容器运行时。
可以看出 Containerd 采用的也是 C/S 架构，服务端通过 unix domain socket 暴露低层的 gR
API 接口出去，客户端通过这些 API 管理节点上的容器，每个 Containerd 只负责一台机器，Pull
像，对容器的操作（启动、停止等），网络，存储都是由 Containerd 完成。具体运行容器由 runc
责。
为了解耦，Containerd 将系统划分成了不同的组件，每个组件都由一个或多个模块协作完成（Co
部分），每一种类型的模块都以插件的形式集成到 Containerd 中。
核心组件解析

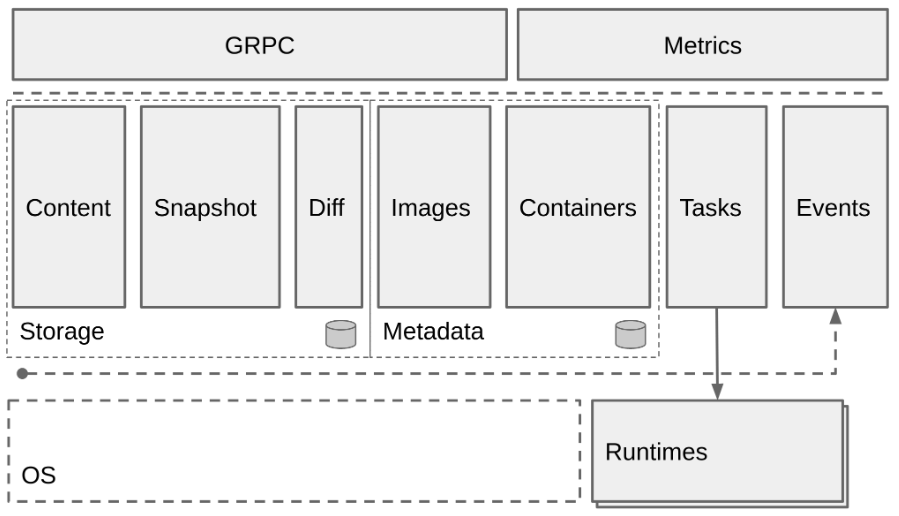

Containerd 组件大致分为 Storage、Metadata 和 Runtime 这三个主要方面。
Storage (存储)
Content (内容)
功能： Content 存储了容器镜像的实际数据。这包括文件系统层和元数据，用于创建和管理容器的基础文件系统。
Snapshot (快照)
功能： Snapshot 存储容器的快照数据。每个容器都可以有一个或多个快照，允许它们共享相同的文件系统层，提高效率。
Diff (差异)
功能： Diff 存储容器文件系统层之间的差异。当容器运行时需要修改文件系统时，会在已有的文件系统层上创建一个差异层，以保存变更。
Metadata (元数据)
Images (镜像)
功能：Images 存储容器镜像的元数据，包括镜像的标签、大小、创建时间等信息。Metadata 中的 Images
组件允许容器对镜像进行管理和操作。
Containers（容器）
images(镜像)
功能： Containers 存储容器的元数据，包括容器的状态、配置信息、网络设置等。这部分元数据使得
容器能够有效地管理容器的生命周期。
Runtime（运行时）
Tasks（任务）
功能： Tasks 包含容器内的进程组。每个容器运行时都有关联的 Task，它负责管理容器内的所有进程。
Tasks 与 Shim 一起工作，维护容器的状态。
Events（事件）
功能： Events 组件记录了容器的各种事件，如容器的创建、启动、停止等。这些事件可以用于监控和日
志记录，帮助用户了解容器系统的运行状况。
安装必要的一些系统工具
添加软件源信息
rm -rf /etc/yum.repos.d/*curl -o /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repocurl -o /etc/yum.repos.d/epel.repo https://mirrors.aliyun.com/repo/epel-7.repoyum clean all#set 1：安装必要的一些系统工具
sudo yum install -y yum-utils# Step 2：添加软件信息
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo#列出可用版本
yum list containerd.io --showduplicates#安装containerd
yum -y install containerd.io配置 Containerd
生成配置文件
mkdir -p /etc/containerd
containerd config default | sudo tee /etc/containerd/config.toml或
containerd config default > /etc/containerd/config.toml备注：
- sudo tee /etc/containerd/config.toml：
tee 命令通常用来读取标准输入，并将其内容写入文件和输出到终端。
/etc/containerd/config.toml 是 containerd 的配置文件路径，这里指定了配置文件的具体位置。
使用 containerd config default 命令获取 containerd 的默认配置信息；
通过管道 | 将这些配置信息传递给 tee 命令；
使用 sudo tee /etc/containerd/config.toml 以管理员权限创建或覆盖 /etc/containerd/config.toml 文件，并将之前获取的配置信息写入其中。
配置镜像加速
vim /etc/containerd/config.toml#首先修改配置文件
[plugins."io.containerd.grpc.v1.cri".registry]config_path = "/etc/containerd/certs.d" # 添加
mkdir -p /etc/containerd/certs.d/docker.io
mkdir -p /etc/containerd/certs.d/registry.k8s.io
cat <<EOF | sudo tee /etc/containerd/certs.d/docker.io/hosts.toml
server = "docker.io"
[host."https://docker.m.daocloud.io"]
capabilities = ["pull", "resolve"]
EOF
cat <<EOF | sudo tee /etc/containerd/certs.d/registry.k8s.io/hosts.toml
server = "registry.k8s.io"
[host."https://registry.aliyuncs.com/google_containers"]
capabilities = ["pull", "resolve"]
override_path = true
EOF启动服务
systemctl restart containerd
systemctl status containerd
[root@localhost ~]# ctr version
Client:Version: 1.6.6Revision: 10c12954828e7c7c9b6e0ea9b0c02b01407d3ae1Go version: go1.17.11
Server:Version: 1.6.6Revision: 10c12954828e7c7c9b6e0ea9b0c02b01407d3ae1UUID: 067172f0-071d-44c2-bdea-9c402ad39745Containerd 基本操作
镜像类操作
拉取镜像
使用 ctr images pull 命令可以下载镜像
命令格式：
ctr images pull 镜像名称:[镜像标签]
#全平台拉取镜像
[root@localhost ~]# ctr images pull docker.io/library/nginx:latest \
--all-platforms \
--hosts-dir=/etc/containerd/certs.d/
#指定平台拉取镜像
[root@localhost ~]# ctr images pull docker.io/library/nginx:latest \
--platform linux/amd64 \
--hosts-dir=/etc/containerd/certs.d/ 查看镜像
查看本地有哪些镜像可以使用 ctr images ls，默认查看到的的是 default 命名空间的镜像。
# 查看 default 命名空间镜像
[root@localhost ~]# ctr images ls查看 crictl 拉取的镜像 ：
[root@localhost ~]# ctr -n k8s.io images ls检测本地镜像
主要查看其中的 STATUS，complete 表示镜像是完整可用的状态。
命令格式：
ctr images check
[root@localhost ~]# ctr images check重新打标签
命令格式：
ctr images tag 当前镜像名称 新镜像名称
ctr images tag docker.io/library/nginx:latest nginx:v1
ctr images tag docker.io/library/nginx:latest nginx:v2
删除镜像
命令格式：
ctr images rm 镜像名称:[镜像标签]
[root@localhost ~]# ctr images rm nginx:v2
docker.io/library/nginx_new:v1
镜像挂载到主机目录
说明：Containerd 可以把镜像直接挂载到宿主机的某个目录
命令格式：
ctr images mount 镜像 挂载点
[root@localhost ~]# ctr images mount nginx:v1 /mnt
sha256:fe7723b2df19ccf75328cb1f39c9c233267914423501f3d4d00f51b16c2867 /mnt[root@localhost ~]# ls -l /mnt/
total 8
lrwxrwxrwx 1 root root 7 Nov 19 19:00 bin -> usr/bin
drwxr-xr-x 2 root root 6 Sep 26 16:04 boot
drwxr-xr-x 2 root root 6 Nov 19 19:00 dev
drwxr-xr-x 1 root root 41 Nov 21 04:05 docker-entrypoint.d
-rwxr-xr-x 1 root root 1620 Nov 21 04:05 docker-entrypoint.sh
镜像从主机目录卸载
说明：用于将挂载到宿主机的镜像卸载下来
命令格式：
ctr images unmount 挂载点
[root@localhost ~]# ctr images unmount /mnt/
/mnt/
镜像导出
说明：该命令主要用于把镜像保存成文件
命令格式：
ctr images export --all-platforms 文件名 镜像名称:[镜像标签]
#全平台导出示例
ctr images export --all-platforms nginx_latest.tar docker.io/library/nginx:latest
#指定平台导出示例：
ctr images export --platform linux/amd64 nginx_latest.tar docker容器类操作
Containerd 本身并没有直接支持端口映射的功能。端口映射通常是由容器运行时（比如 Docker、CRI - O）负责的，而不是容器的底层运行时（Containerd）。
创建容器
基于 docker.io/library/nginx:latest 镜像创建一个叫 nginx 的容器
[root@localhost ~]# ctr containers create nginx:v1 nginx列出容器
[root@localhost ~]# ctr containers ls
CONTAINER IMAGE RUNTIME
nginx docker.io/library/nginx:latest io.containerd.runc.v2查看容器的详细信息
[root@localhost ~]# ctr containers info nginx
删除容器
[root@localhost ~]# ctr containers ls
CONTAINER IMAGE RUNTIME
nginx docker.io/library/nginx:latest io.containerd.runc.v2[root@localhost ~]# ctr containers rm nginx
[root@localhost ~]# ctr containers ls
CONTAINER IMAGE RUNTIME任务类操作
我们通过 container create 命令创建的容器，并没有处于运行状态，只是一个静态的容器（仅仅只是一个创建容器的声明）。一个 container 对象只是包含了运行一个容器所需的资源及相关配置数据，表示 namespaces、rootfs 和容器的配置都已经初始化成功了，只是用户进程还没有启动。
一个容器真正运行起来是由 Task 任务实现的。
启动容器
#启动任务的时候要先有容器
[root@localhost ~]# ctr containers create nginx:v1 nginx
[root@localhost ~]# ctr containers ls
CONTAINER IMAGE RUNTIME
nginx nginx:v1 io.containerd.runc.v2
#-d 放入后台
[root@localhost ~]# ctr task start -d nginx查看容器
[root@localhost ~]# ctr task ls
TASK PID STATUS
nginx 12774 RUNNING进入容器里面
#进入到容器里面
#不过这里需要注意必须要指定 --exec - id 参数，这个 id 可以随便写，只要唯一就行
[root@localhost ~]# ctr task exec --exec - id 0 - t nginx sh暂停容器
[root@localhost ~]# ctr task pause nginx
[root@localhost ~]# ctr task ls
TASK PID STATUS
nginx 12774 PAUSED恢复容器
[root@localhost ~]# ctr task resume nginx
[root@localhost ~]# ctr task ls
TASK PID STATUS
nginx 12774 RUNNING杀死容器
#杀死容器，ctr 没有 stop 容器的功能，只能暂停或者杀死容器
[root@localhost ~]# ctr task kill nginx[root@localhost ~]# ctr task ls
TASK PID STATUS
nginx 12774 STOPPED删除任务
[root@localhost ~]# ctr task rm nginx注意：
虽然已经删除了任务，但是创建容器的时候，也创建了一个同名的快照，即便已经删除了任务，也可以使用 “ctr task start -d nginx” 命令，利用此快照将已删除的任务启动起来，使得此容器恢复运行。
删除容器
[root@localhost ~]# ctr task kill nginx
[root@localhost ~]# ctr container rm nginx注意：
删除容器后快照也就没有了
获取容器的内存、CPU 和 PID 的限额与使用量
[root@localhost ~]# ctr containers create nginx:v1 nginx
[root@localhost ~]# ctr task start -d nginx
[root@localhost ~]# ctr task metrics nginx
ID TIMESTAMP
nginx 2023-11-27 08:58:19.1733324 +0800 UTCMETRIC VALUE
memory.usage_in_bytes 0
memory.limit_in_bytes 9223372036854771712
memory.stat.cache 0cpuacct.usage 36365002
cpuacct.usage_percpu [16788433 19576569]
pids.current 0
pids.limit 0- memory.usage_in_bytes：容器使用的内存大小，以字节为单位。在这个例子中，内存使用量为 0 字节。
- memory.limit_in_bytes：容器的内存限制，以字节为单位。在这个例子中，内存限制为 9223372036854771712 字节（这是一个很大的数值，通常表示无限制）。
- memory.stat.cache：内存中的缓存大小，以字节为单位。在这个例子中，缓存大小为 0 字节。
- cpuacct.usage：CPU 使用的时间，以纳秒为单位。在这个例子中，CPU 使用时间为 36365002 纳秒。
- cpuacct.usage_percpu：每个 CPU 核的 CPU 使用时间，以纳秒为单位。在这个例子中，有两个 CPU 核，它们的使用时间分别为 16788433 纳秒和 19576569 纳秒。
- pids.current：当前正在容器中运行的进程数量。在这个例子中，进程数为 0。
- pids.limit：容器的进程数限制。在这个例子中，进程数限制为 0（通常表示没有限制）。
(10) 查看容器中所有进程在宿主机中的 PID
#先启动一个容器
[root@localhost ~]# ctr task start -d nginx
/docker-entrypoint.sh: /docker-entrypoint.d/ is not empty, will attempt to perform configuration
/docker-entrypoint.sh: Looking for shell scripts in /docker-entrypoint.d/#查看所有进程在宿主机的 pid
[root@localhost ~]# ctr task ps nginx
PID INFO
12980 -
13007 -
13008 -
[root@localhost ~]# ps -ef | grep 12980
root 12980 12961 0 04:00? 00:00:00 nginx: master process nginx -g daemon off;
101 13007 12980 0 04:00? 00:00:00 nginx: worker process
101 13008 12980 0 04:00? 00:00:00 nginx: worker process
root 13034 1512 0 04:01 pts/0 00:00:00 grep --color=auto 12980其他操作
插件
在 Containerd 中，插件是一种机制，允许你通过加载和卸载插件来扩展 Containerd 的功能。插件可以提供不同的功能，例如容器存储、网络、监控等。Containerd 使用插件化的设计，使其可以适应各种不同的容器运行时和容器生态系统需求。
以下是 Containerd 中的一些常见插件类型：
- Shim 插件：Shim 插件负责管理容器的生命周期。当一个容器任务启动时，Containerd 会调用相应的 Shim 插件来创建并监管容器进程。Shim 插件负责与容器进程的通信，以及监控容器的状态。
- Snapshotter 插件：Snapshotter 插件处理容器的文件系统快照（Snapshots）。它定义了容器文件系统的结构，支持创建、管理和销毁快照，以及在不同容器之间共享文件系统层。
- Task 插件：Task 插件用于管理容器中的任务（Task）。任务表示容器内运行的一个或多个进程，它与容器的生命周期直接相关。
- Image 插件：Image 插件负责处理容器镜像的拉取、推送、删除等操作。它定义了容器镜像的存储和元数据结构。
- Content Store 插件：Content Store 插件管理容器内容（Content），包括镜像层和元数据。它定义了内容的存储和检索方式。
这些插件允许用户根据实际需求选择性地配置 Containerd，并与其他容器运行时和编排系统进行集成。例如，通过选择不同的快照插件，你可以定制 Containerd 的文件系统管理方式。通过选择不同的网络插件，你可以适应不同的网络模型和需求。
插件化的设计使得 Containerd 可以灵活地适应不同的使用场景，并且可以方便地进行定制和扩展。每个插件都提供了标准化的接口，使得插件可以被轻松地替换或新增，从而满足不同用户和组织的需求。
#列出当前所有的插件
[root@localhost ~]# ctr plugins ls
TYPE ID PLATFORMS STATUS
io.containerd.content.v1 content - ok
io.containerd.snapshotter.v1 aufs linux/amd64 skip
io.containerd.snapshotter.v1 btrfs linux/amd64 skip
io.containerd.snapshotter.v1 devmapper linux/amd64 error
io.containerd.snapshotter.v1 native linux/amd64 ok
io.containerd.snapshotter.v1 overlayfs linux/amd64 ok
io.containerd.snapshotter.v1 zfs linux/amd64 skip
io.containerd.metadata.v1 bolt - ok
io.containerd.differ.v1 walking linux/amd64 ok命名空间
在 Containerd 中，命名空间（Namespace）是一种用于隔离资源和进程视图的 Linux 内核特性。命名空间允许在同一主机上运行的进程拥有不同的资源视图，从而实现资源隔离。Containerd 利用 Linux 的命名空间实现容器的隔离。
以下是 Containerd 中使用的一些主要命名空间类型：
- PID 命名空间：它隔离了进程 ID 空间，使得在不同 PID 命名空间中的进程看起来像是在独立的系统中运行一样。这有助于确保容器中的进程无法看到或影响主机系统上的其他进程。
- Network 命名空间：它隔离了网络栈，使得容器内的网络环境独立于主机系统。每个容器可以有自己的网络接口、IP 地址和端口等，而不会影响其他容器或主机上的网络配置。
- Mount 命名空间：它隔离了文件系统挂载点，使得容器拥有自己的文件系统视图。这样，每个容器都可以有自己的文件系统，不受其他容器的影响。
- UTS 命名空间：它隔离了主机名和域名，允许容器具有自己的主机名和域名。
- IPC 命名空间：它隔离了进程间通信（IPC）资源，使得容器内的进程无法直接与主机系统或其他容器共享 IPC 资源。
- User 命名空间：它隔离了用户和用户组的视图，使得容器中的进程可以在容器内部以不同的用户和组身份运行，而在主机系统上的实际用户和组不受影响。
这些命名空间的组合使得容器可以在相对独立的环境中运行，避免了与主机系统或其他容器的干扰。Containerd 利用这些命名空间实现容器的隔离和资源管理，确保容器化应用在共享主机资源的同时获得适当的隔离。
#查看都有哪些命名空间
[root@localhost ~]# ctr ns ls
NAME LABELS
default#创建命名空间
[root@localhost ~]# ctr ns ls
NAME LABELS
default#删除命名空间
[root@localhost ~]# ctr ns rm test
test #在做操作的时候可以使用 -n 来指定命名空间，如果不指定表示操作的是默认的命名空间，比如查看 k8s.io 命名空间的镜像
[root@localhost ~]# ctr -n test images pull docker.io/library/nginx:latest \
--platform linux/amd64 \
--hosts-dir=/etc/containerd/certs.d/[root@localhost ~]# ctr -n test images tag docker.io/library/nginx:latest nginx:v1
[root@localhost ~]# ctr -n test images ls
[root@localhost ~]# ctr -n test containers create nginx:v1 nginx03
[root@localhost ~]# ctr -n test containers ls
[root@localhost ~]# ctr -n test task start -d nginx03
[root@localhost ~]# ctr -n test task ls
TASK PID STATUS
nginx03 2595 RUNNING
