ESP32-S3 学习笔记（2）-屏幕驱动和lvgl移植

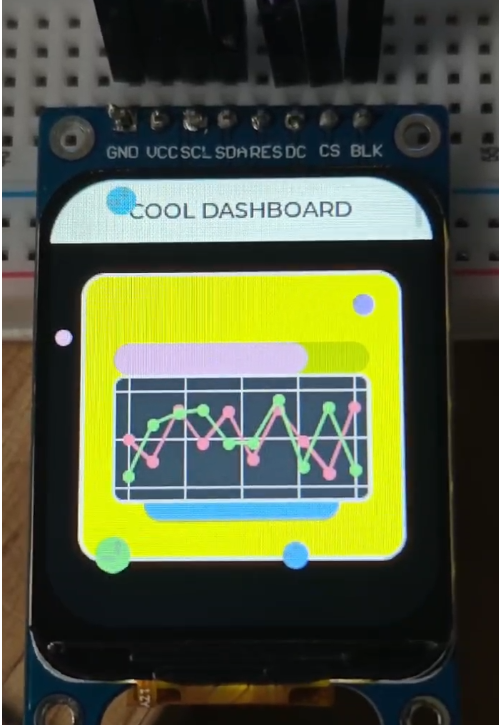

首先展示成果

想要用这个屏幕，需要做两个事情：驱动、lvgl移植

1、ST7789驱动

我买的这个板子时由ST7789驱动芯片支持的，因此要想控制这个屏幕，我需要写驱动。

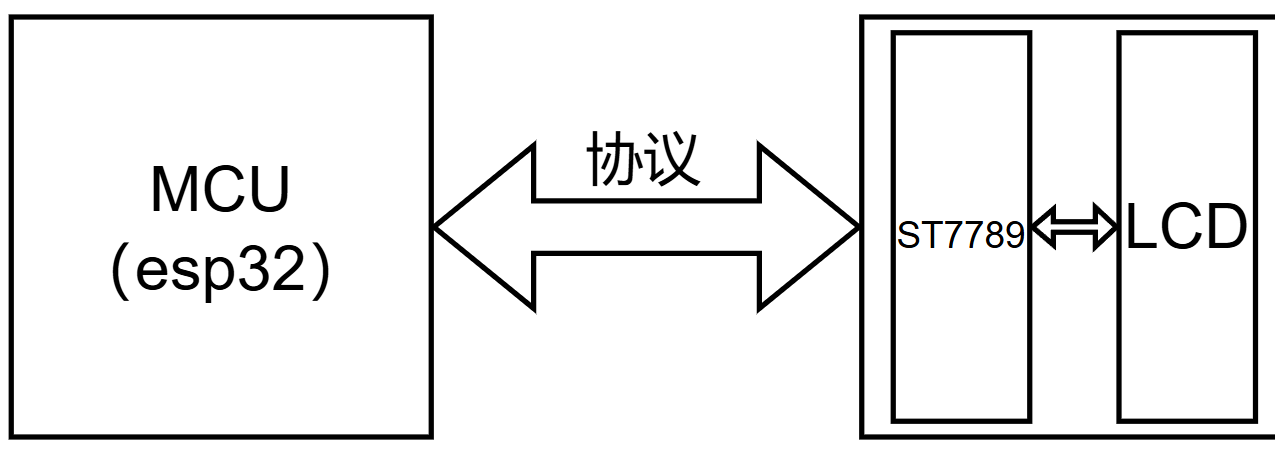

何为驱动：

可以这样理解

我们编写的程序可以控制mcu，即sep32，那我们如何控制屏幕显示内容呢？实际上，整个屏幕模块内部也有一个程序，可以显示，只是这个程序是产品出厂前厂商烧录进去的，为了方便控制，厂商留了一个接口，即st7789，我们可以通过操作st7789来间接的操作屏幕的显示行为。那么如果我们写出了一套通用的操作ST7789接口程序，就可以说写了一个屏幕驱动。

如何操作st7789，需要通过某种协议传输命令和数据，它支持spi或8080控制，此处使用spi来控制。

如何控制

找到引脚

因为esp32所有的引脚都支持复用，所以不需要关心esp的引脚。观察到，屏幕上由引脚

ST7789	作用	esp32
GND	接地
VCC	3.3v
SCL	时钟引脚-------CLK	12
SDA	数据引脚-----MOSI	11
RES	复位	10
DC		9
CS	片选	8
BLK	背光	45

之所以没有miso，是因为esp不需要接收lcd的信息。

实现驱动

1、初始化

void st7789_driver_hw_init(lcd_flush_done_cb cb,void* cb_param)
{spi_bus_config_t spi_bus_cfg = {0};spi_bus_cfg.mosi_io_num = LCD_MOSI_GPIO;spi_bus_cfg.miso_io_num = LCD_GPIO_NC;spi_bus_cfg.sclk_io_num = LCD_CLK_GPIO;spi_bus_cfg.quadwp_io_num = LCD_GPIO_NC;spi_bus_cfg.quadhd_io_num = LCD_GPIO_NC;spi_bus_cfg.max_transfer_sz = LCD_WIDTH * 40 * sizeof(uint16_t);spi_bus_cfg.flags = SPICOMMON_BUSFLAG_MASTER;spi_bus_initialize(LCD_SPI_HOST, &spi_bus_cfg, SPI_DMA_CH_AUTO);// blkgpio_config_t bl_gpio_cfg ={.pull_up_en = GPIO_PULLUP_DISABLE,     // 禁止上拉.pull_
