MQTT协议技术详解：深入理解物联网通信基础

web 2025/5/14 6:45:53

MQTT协议技术详解：深入理解物联网通信基础

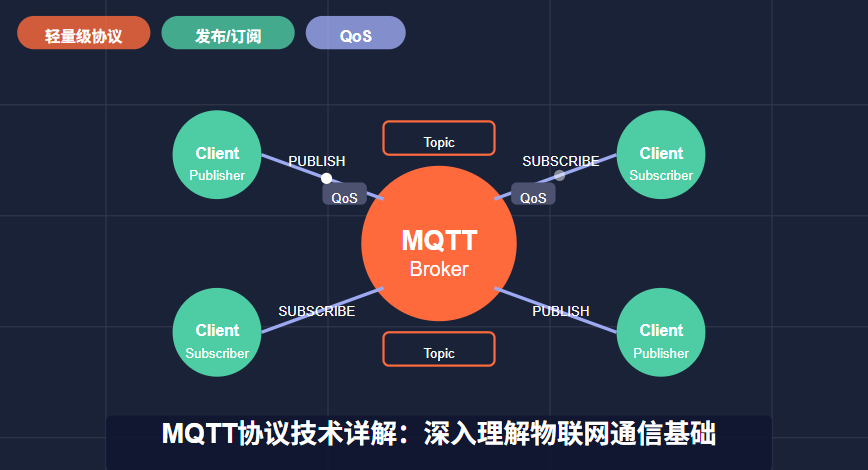

在这里插入图片描述

1. MQTT协议概述

MQTT (Message Queuing Telemetry Transport) 是一种轻量级的发布/订阅消息传输协议，专为资源受限设备和低带宽、高延迟或不可靠网络环境设计。作为物联网通信的核心协议之一，MQTT通过简单而高效的设计，实现了设备间可靠的异步通信。

2. 核心概念与术语

2.1 客户端(Client)

在MQTT中，客户端是指运行MQTT库并通过网络连接到MQTT服务器的设备或程序。每个客户端都可以：

发布消息到特定主题
订阅感兴趣的主题以接收消息
取消订阅主题
与服务器断开连接

2.2 服务器/代理(Server/Broker)

MQTT代理是协议的核心组件，负责接收来自客户端的所有消息，并将其路由到适当的目标客户端。具体职责包括：

接受客户端连接请求
处理客户端的订阅和取消订阅请求
接收并转发发布的消息
管理会话状态
处理客户端断开连接

2.3 主题(Topic)

MQTT主题是消息路由的关键元素，它以UTF-8字符串形式定义，使用斜杠(/)创建层次结构。例如：

home/livingroom/temperature

主题通配符：

+：单层通配符，匹配主题层次结构中的一个层级
- 例：home/+/temperature匹配home/livingroom/temperature和home/kitchen/temperature
#：多层通配符，匹配任意数量的层级，必须位于主题最后
- 例：home/#匹配home/livingroom/temperature和home/kitchen/humidity等所有以home/开头的主题

2.4 会话(Session)

MQTT会话表示客户端与代理之间的持久连接状态，包含：

客户端的订阅信息
尚未确认的QoS>0的消息
客户端离线时收到的QoS>0的消息(若开启了持久会话)

2.5 服务质量(QoS)

MQTT定义了三个服务质量等级，用于控制消息传递的可靠性：

QoS 0 (最多一次)：
- 消息最多传递一次，不保证到达
- 无确认机制，“发送后忘记”
- 最低开销，适用于丢失部分数据可接受的场景
QoS 1 (至少一次)：
- 确保消息至少传递一次
- 使用PUBACK报文确认
- 可能导致重复消息
- 中等开销，适用于不能接受数据丢失但可以处理重复的场景
QoS 2 (恰好一次)：
- 确保消息恰好传递一次
- 使用四步握手(PUBLISH, PUBREC, PUBREL, PUBCOMP)
- 最高开销，适用于对消息传递精确性要求高的场景

2.6 保留消息(Retained Message)

保留消息是一种特殊的MQTT消息，具有以下特性：

代理存储每个主题的最新保留消息
新订阅者连接并订阅该主题时，立即收到最新保留消息
适用于发布设备状态或配置信息等需要持久保存的数据

2.7 遗嘱消息(Will Message)

遗嘱消息是客户端连接到代理时预设的消息，当客户端异常断开连接时自动发布，具有如下特点：

在CONNECT报文中指定主题、内容和QoS
用于通知其他客户端设备离线或断开连接
可设为保留消息，便于新连接的客户端了解其他设备状态

2.8 清除会话(Clean Session)

CONNECT报文中的Clean Session标志用于控制会话状态：

设置为true：代理不保留任何会话信息，所有订阅在断开连接时清除
设置为false：代理保留会话状态，包括订阅和未确认的QoS>0消息

3. MQTT报文结构

MQTT协议定义了多种报文类型，每种报文由固定头部、可变头部和有效载荷组成。

3.1 固定头部(Fixed Header)

出现在所有MQTT报文中，包含：

报文类型(4位)
特定标志(4位)
剩余长度(1-4字节，使用变长编码)

3.2 可变头部(Variable Header)

根据报文类型不同而变化，可能包含：

报文标识符
协议名称和版本
连接标志
保持连接时间等

3.3 有效载荷(Payload)

包含实际传输的数据，根据报文类型可能包含：

消息内容
订阅主题和QoS
客户端标识符等

3.4 主要报文类型

报文类型	描述	方向
CONNECT	客户端请求连接到服务器	客户端 → 服务器
CONNACK	连接确认	服务器 → 客户端
PUBLISH	发布消息	双向
PUBACK	QoS 1发布确认	双向
PUBREC	QoS 2发布收到(第一步)	双向
PUBREL	QoS 2发布释放(第二步)	双向
PUBCOMP	QoS 2发布完成(第三步)	双向
SUBSCRIBE	订阅请求	客户端 → 服务器
SUBACK	订阅确认	服务器 → 客户端
UNSUBSCRIBE	取消订阅请求	客户端 → 服务器
UNSUBACK	取消订阅确认	服务器 → 客户端
PINGREQ	PING请求	客户端 → 服务器
PINGRESP	PING响应	服务器 → 客户端
DISCONNECT	断开连接通知	客户端 → 服务器

4. MQTT连接流程

4.1 建立连接

客户端发送CONNECT报文，包含：
- 客户端标识符(Client ID)
- Clean Session标志
- 用户名和密码(可选)
- 遗嘱消息设置(可选)
- Keep Alive间隔
服务器回复CONNACK报文，包含：
- 连接确认标志
- 返回码(成功或失败原因)

4.2 保持连接

客户端必须在Keep Alive间隔内至少发送一个控制报文
如无数据交换，客户端发送PINGREQ
服务器回复PINGRESP维持连接
超时未收到任何报文，服务器关闭连接

4.3 消息发布

发布者发送PUBLISH报文，包含：
- 主题名
- 消息载荷
- QoS级别
- 保留标志
根据QoS级别，可能有后续确认流程：
- QoS 0：无确认
- QoS 1：接收方回复PUBACK
- QoS 2：四步握手确认

4.4 订阅流程

客户端发送SUBSCRIBE报文，包含：
- 报文标识符
- 主题过滤器列表
- 请求的QoS级别
服务器回复SUBACK报文，包含：
- 报文标识符
- 返回码列表(每个订阅的结果)

4.5 正常断开连接

客户端发送DISCONNECT报文
服务器关闭网络连接
如果设置了Clean Session=false，服务器保留会话状态

5. MQTT版本比较

5.1 MQTT 3.1

最早的标准化版本，由IBM开发。

5.2 MQTT 3.1.1 (2014年OASIS标准)

改进了协议规范的明确性
引入了更详细的错误代码
增强了安全特性

5.3 MQTT 5.0 (2019年OASIS标准)

主要新功能：

会话/消息过期：可设置消息存活时间
主题别名：减少带宽使用
用户属性：支持自定义元数据
共享订阅：支持负载均衡
Request/Response模式：支持请求-响应模式
服务器断开连接的原因：更详细的断开原因通知
订阅标识符：追踪消息来源
流量控制：限制并发消息数量

6. MQTT安全性

6.1 传输层安全性

TLS/SSL：加密传输数据，防止窃听
证书验证：验证服务器和客户端身份

6.2 认证机制

客户端ID：唯一标识客户端
用户名/密码：基本认证方式
X.509证书：双向认证
OAuth/JWT：基于令牌的认证

6.3 授权控制

访问控制列表(ACL)：限制主题访问权限
细粒度权限：发布/订阅分离控制

7. MQTT在物联网架构中的位置

MQTT在典型的IoT架构中扮演连接层角色：

+---------------+
| 应用层        |  移动应用、Web应用、企业系统
+---------------+
| 处理层        |  数据处理、分析、存储
+---------------+
| 连接层        |  MQTT代理、网关(MQTT在这一层)
+---------------+
| 感知层        |  传感器、设备、执行器
+---------------+

8. 主要MQTT实现

8.1 代理(Broker)实现

Eclipse Mosquitto：轻量级开源实现
EMQX：高性能、企业级MQTT平台
HiveMQ：企业级MQTT代理
RabbitMQ：通过插件支持MQTT
VerneMQ：基于Erlang的高性能分布式MQTT代理

8.2 客户端库

Paho：各种语言的官方MQTT客户端库
Eclipse Paho：Java、Python、C/C++、JavaScript等
MQTT.js：JavaScript实现
MQTT-C：C语言实现
mosquitto_pub/sub：命令行工具

9. MQTT最佳实践

9.1 主题设计

使用层次结构设计主题
避免过深或过宽的主题树
保持一致的命名约定
考虑扩展性和兼容性
示例模式：{组织}/{位置}/{设备类型}/{设备ID}/{数据类型}

9.2 QoS选择

QoS 0：适用于高频率、非关键数据
QoS 1：适用于业务数据，需确保传递
QoS 2：适用于关键指令、付款确认等

9.3 客户端ID

使用唯一标识符
避免使用临时随机ID进行持久会话
包含设备类型或位置信息可提高可管理性

9.4 保留消息

用于共享状态和配置
避免过大的保留消息
使用特定主题存储设备状态

9.5 遗嘱消息

用于设备状态监控
设置为保留消息以便新客户端了解状态
包含断开原因和时间戳

9.6 会话管理

短期连接使用Clean Session=true
长期监控设备使用Clean Session=false
注意会话状态占用的资源

10. MQTT诊断和调试

10.1 常见问题

连接断开
消息丢失
性能问题
主题访问权限问题

10.2 调试工具

MQTT-Explorer：图形化MQTT客户端
mosquitto_sub：命令行订阅工具
Wireshark：网络协议分析
MQTT.fx：桌面MQTT客户端工具

10.3 性能监控

连接数监控
消息吞吐量
消息延迟
失败率和错误类型

11. MQTT与其他协议对比

特性	MQTT	HTTP	CoAP	AMQP
消息模式	发布/订阅	请求/响应	请求/响应	点对点和发布/订阅
传输层	TCP	TCP	UDP	TCP
消息开销	小 (2字节起)	大	小	中
QoS	三级	无	确认与重传	高级传递保证
适用场景	物联网、传感器数据	Web应用	受限设备	企业消息
