PROFIBUS DP转ModbusTCP网关模块于污水处理系统的成功应用案例解读

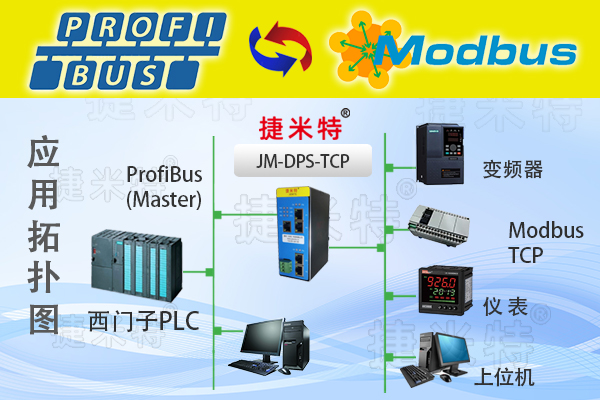

在当今的工业生产领域，众多企业在生产过程中会产生大量工业废水。若这些废水未经处理直接排放，将会引发严重的工业污染问题。因此，借助科技手段对污水进行有效处理显得尤为重要。在一个污水处理系统中，往往包含来自不同厂家、不同品牌的PLC和DCS系统。通过实现PLC和DCS系统之间的通讯，能够确保整个污水处理系统正常运行，进而达成污水处理的预期效果。本案例将着重介绍北京捷米PROFIBUSDP转ModbusTCP网关模块，捷米特JM-DPS-TCP在该污水处理系统中的桥接应用，从而实现PROFIBUSDP转ModbusTCP。
一、应用需求

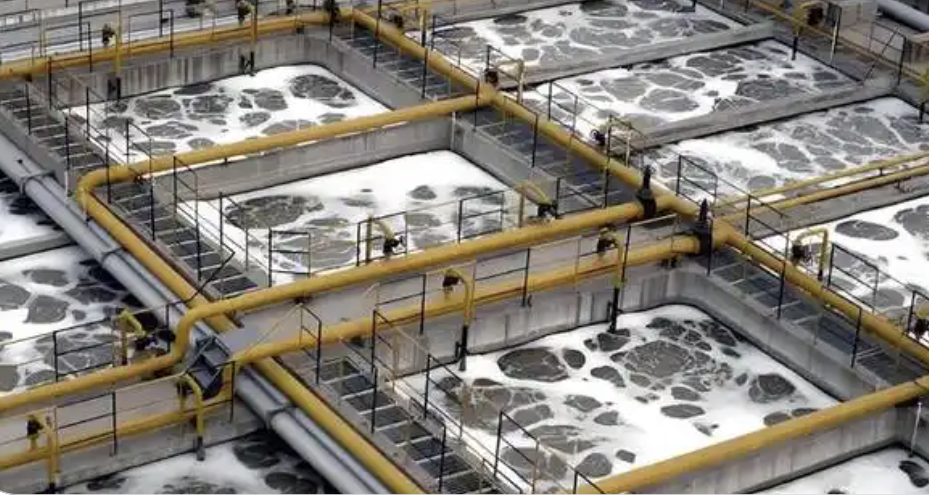

在污水处理现场，配备有两台西门子S7-300PLC和一个DCS系统。其中，DCS系统作为ModbusTCP主站，提供基于ModbusTCP协议类型的数据；而两台S7-300PLC则采用PROFIBUSDP协议，并且充当PROFIBUSDP的主站。为了实现两台PLC和DCS系统之间的数据交换，就必须有一个模块来完成这两种不同协议之间的转换。北京捷米公司的捷米特JM-DPS-TCP网关，正是解决这一问题的理想方案。
二、捷米特JM-DPS-TCP网关介绍

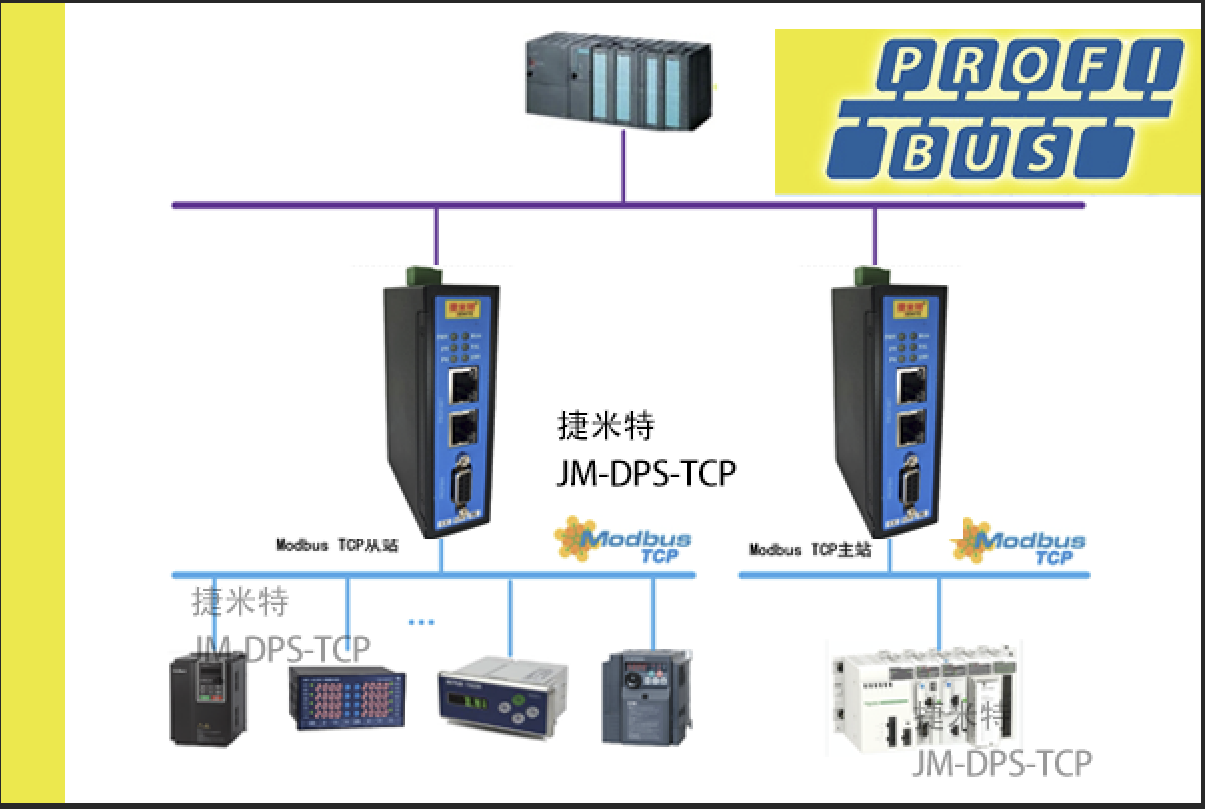

捷米特JM-DPS-TCP网关的核心功能是实现ModbusTCP协议与PROFIBUSDP协议之间的转换。它具备一个以太网接口（RJ45）和一个PROFIBUS DP接口（DB9孔型）。在以太网端，该网关既可以作为ModbusTCP主站，也可以作为ModbusTCP从站；但在PROFIBUS DP接口端，它只能作为PROFIBUS DP的从站。
（一）数据处理能力
1.**PROFIBUSDP数据**：PROFIBUSDP输入数据的最大容量为244字节，输出数据最大同样为244字节，且输入与输出数据总和最大为244字节。
2.**ModbusTCP主站功能**：当网关作为ModbusTCP主站时，最多能够支持访问36个具有不同IP地址或不同单元标识符的ModbusTCP服务器。同时，它支持多种功能码，包括01H、02H、03H、04H、05H、06H、0FH、10H，这些功能码能够满足不同场景下的数据交互需求。
3.**ModbusTCP从站功能**：若网关作为ModbusTCP从站，最多可支持36个TCP连接。并且支持功能码03H、04H、06H、10H，确保与ModbusTCP主站之间的稳定通讯。
通过使用捷米特JM-DPS-TCP网关，能够有效地解决污水处理系统中不同协议设备之间的数据交换问题，保障系统的稳定运行，提高污水处理的效率和质量。
有PROFIBUS DP转ModbusTCP问题找米工！
