【RP2350】香瓜树莓派RP2350之按键
本文最后修改时间：2025年05月11日 01:57
一、本节简介
本节以树莓派pico2开发板为例，举例如何写一个按键驱动。
二、实验平台
1、硬件平台
1）树莓派pico2开发板
①树莓派pico2开发板（作为仿真器）
②micro usb数据线
2）电脑
3）香瓜RP2350目标板
2、软件平台
1）VS CODE
三、版权声明
1）作者：甜甜的大香瓜
2）声明：喝水不忘挖井人，转载请注明出处。
3）纠错/业务合作：897503845@qq.com
4）香瓜嵌入式之树莓派群：512598061
5）本文出处：原创连载资料《简单粗暴学树莓派》
6）完整开源资料下载地址（电脑端打开）：
opengua.taobao.com
四、实验前提
1、在进行本文步骤前，请先阅读以下章节：
1）《简单粗暴学树莓派》的“第一章至第二章”章节。
2、在进行本文步骤前，请先实现以下章节：
1）《简单粗暴学树莓派》的《香瓜树莓派RP2350之搭建开发环境（windows）》
2）《简单粗暴学树莓派》的《香瓜树莓派RP2350之新建工程》
3）《简单粗暴学树莓派》的《香瓜树莓派RP2350之LED》
五、硬件原理

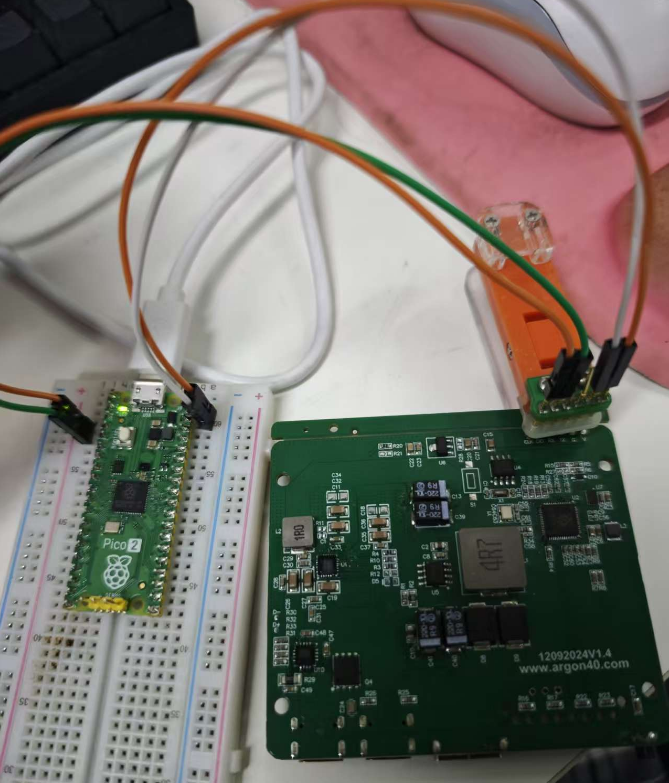

1、硬件连接
实际只接了4根线，VCC、GND、CLK、DIO
2、原理图
GPIO4作为按键引脚，松开时高电平、按下时低电平
这是GPIO4同时作为进入下载模式的引脚。
下载模式简介：上电前按着按键、用usb线连接设备与电脑，给设备上电，这时电脑会识别到设备（像识别到u盘一样），此时可以松开按键。将工程的uf2文件复制进识别到的盘里，会自动退出，就代表更新好固件了。
六、实验步骤
1、在VS CODE工程文件夹下，添加驱动GUA_Key.c（VS CODE会自动加载）
| //********************************************************************** //name: GUA_Key.c //introduce: 按键驱动 //author: opengua //email: 897503845@qq.com //QQ group: 香瓜嵌入式之树莓派群(512598061) //shop: opengua.taobao.com //changetime: 2025.02.18 //********************************************************************** #include "GUA_Key.h" #include "pico/stdlib.h" /*********************macro definition************************/ //trigger level #define GUA_KEY_TRIGGER false //removing jitter #define GUA_KEY_DISAPPEARS_SHAKES_SHORT_COUNT (10000) //10ms #define GUA_KEY_DISAPPEARS_SHAKES_LONG_COUNT (10000000*3) //3s #define GUA_KEY_SHORT_INTERVAL (10000000) //1s #define GUA_KEY_GET_VALUE gpio_get(GUA_KEY_PIN) /*********************Internal variables************************/ static volatile uint32_t sGUA_Key_DisappearsShakes_TriggerCount = 0; //count value //********************************************************************** //name: GUA_Key_Scan //introduce: 按键检测触发状态 //parameter: none //return: GUA_KEY_STATUS_IDLE or GUA_KEY_STATUS_TRIGGER_SHORT or GUA_KEY_STATUS_TRIGGER_LONG or GUA_KEY_STATUS_NO_LOOSEN //author: opengua //email: 897503845@qq.com //QQ group: 香瓜嵌入式之树莓派群(512598061) //shop: opengua.taobao.com //changetime: 2025.02.18 //********************************************************************** uint8_t GUA_Key_Scan(void) { uint32_t nGUA_TimeOut = 0;
//TRIGGER if(GUA_KEY_GET_VALUE == GUA_KEY_TRIGGER) { //If the last key was a long key end, the release must be detected before the next count can begin if(sGUA_Key_DisappearsShakes_TriggerCount >= GUA_KEY_DISAPPEARS_SHAKES_LONG_COUNT) { return GUA_KEY_STATUS_NO_LOOSEN; } //count sGUA_Key_DisappearsShakes_TriggerCount++;
//Determine if the count is sufficient while(sGUA_Key_DisappearsShakes_TriggerCount >= GUA_KEY_DISAPPEARS_SHAKES_SHORT_COUNT) { //When a release or timeout is detected, it is processed if((GUA_KEY_GET_VALUE != GUA_KEY_TRIGGER) || (sGUA_Key_DisappearsShakes_TriggerCount >= GUA_KEY_DISAPPEARS_SHAKES_LONG_COUNT)) { //long press 2.5S if(sGUA_Key_DisappearsShakes_TriggerCount >= GUA_KEY_DISAPPEARS_SHAKES_LONG_COUNT) { return GUA_KEY_STATUS_TRIGGER_LONG; } //short press else { //The timeout count is cleared to zero nGUA_TimeOut = 0;
//Check whether there is a connection while((GUA_KEY_GET_VALUE != GUA_KEY_TRIGGER)) { //If the button is not pressed and times out, it indicates that there is only one button if(nGUA_TimeOut++ > GUA_KEY_SHORT_INTERVAL) { //The count is cleared to zero sGUA_Key_DisappearsShakes_TriggerCount = 0;
return GUA_KEY_STATUS_TRIGGER_SHORT; } }
//Determine if the count is sufficient while(GUA_KEY_GET_VALUE == GUA_KEY_TRIGGER) { //Start counting sGUA_Key_DisappearsShakes_TriggerCount++; //When a release or timeout is detected, it is processed if((GUA_KEY_GET_VALUE != GUA_KEY_TRIGGER) || (sGUA_Key_DisappearsShakes_TriggerCount >= GUA_KEY_DISAPPEARS_SHAKES_LONG_COUNT)) { //when long press 2.5S if(sGUA_Key_DisappearsShakes_TriggerCount >= GUA_KEY_DISAPPEARS_SHAKES_LONG_COUNT) { //Clear up counter sGUA_Key_DisappearsShakes_TriggerCount = 0; return GUA_KEY_STATUS_TRIGGER_LONG; } //when short press else { //Clear up counter sGUA_Key_DisappearsShakes_TriggerCount = 0;
return GUA_KEY_STATUS_TRIGGER_DOUBLE_SHORT; } } }
//Clear up counter sGUA_Key_DisappearsShakes_TriggerCount = 0;
return GUA_KEY_STATUS_TRIGGER_DOUBLE_SHORT; } }
//Continue counting to determine the length of the button sGUA_Key_DisappearsShakes_TriggerCount++; } } //no press else { sGUA_Key_DisappearsShakes_TriggerCount = 0; }
return GUA_KEY_STATUS_IDLE; } //********************************************************************** //name: GUA_Key_Init //introduce: 按键初始化 //parameter: none //return: none //author: opengua //email: 897503845@qq.com //QQ group: 香瓜嵌入式之树莓派群(512598061) //shop: opengua.taobao.com //changetime: 2025.02.18 //********************************************************************** void GUA_Key_Init(void) { //输入上拉 gpio_set_dir(GUA_KEY_PIN, GPIO_IN); gpio_set_function(GUA_KEY_PIN, GPIO_FUNC_SIO); gpio_pull_up(GUA_KEY_PIN); } |
2、在VS CODE工程文件夹下，添加驱动GUA_Led.h（VS CODE会自动加载）
| //********************************************************************** //name: GUA_Key.h //introduce: 按键驱动的头文件 //author: opengua //email: 897503845@qq.com //QQ group: 香瓜嵌入式之树莓派群(512598061) //shop: opengua.taobao.com //changetime: 2025.02.18 //********************************************************************** #ifndef _GUA_KEY_H_ #define _GUA_KEY_H_ /*********************头文件************************/ #include <stdint.h> /*********************宏定义************************/ //GPIO PIN #define GUA_KEY_PIN 4 //按键的触发状态 #define GUA_KEY_STATUS_IDLE 0 //按键没触发 #define GUA_KEY_STATUS_TRIGGER_SHORT 1 //短按键触发 #define GUA_KEY_STATUS_TRIGGER_DOUBLE_SHORT 2 //双击触发 #define GUA_KEY_STATUS_TRIGGER_LONG 3 //长按键3S触发 #define GUA_KEY_STATUS_NO_LOOSEN 4 //按键没松开 /*********************外部函数声明************************/ void GUA_Key_Init(void); uint8_t GUA_Key_Scan(void); #endif |

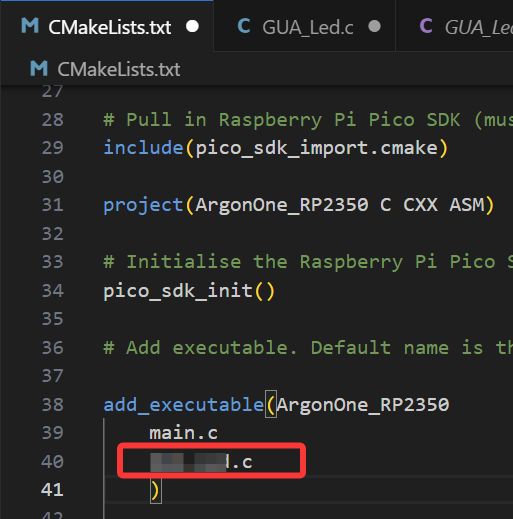

3、添加对应驱动文件名称
4、在应用层中调用
1）添加驱动头文件（main.c中）
| #include "GUA_Key.h" |
2）添加驱动初始化代码（main.c的main函数中）
| //按键初始化 GUA_Key_Init(); |
3）添加测试代码（main.c的main函数中）
| uint8_t nGUA_Ret;
//检测按键当前状态 nGUA_Ret = GUA_Key_Scan(); //短按键触发 if(nGUA_Ret == GUA_KEY_STATUS_TRIGGER_SHORT) { LED1_BAT0_OUT_H; sleep_ms(100); LED1_BAT0_OUT_L; sleep_ms(100); } else if(nGUA_Ret == GUA_KEY_STATUS_TRIGGER_DOUBLE_SHORT) { LED1_BAT0_OUT_H; sleep_ms(100); LED1_BAT0_OUT_L; sleep_ms(100);
LED1_BAT0_OUT_H; sleep_ms(100); LED1_BAT0_OUT_L; sleep_ms(100); } else if(nGUA_Ret == GUA_KEY_STATUS_TRIGGER_LONG) { LED1_BAT0_OUT_H; sleep_ms(100); LED1_BAT0_OUT_L; sleep_ms(100);
LED1_BAT0_OUT_H; sleep_ms(100); LED1_BAT0_OUT_L; sleep_ms(100);
LED1_BAT0_OUT_H; sleep_ms(100); LED1_BAT0_OUT_L; sleep_ms(100); } |
七、实验结果
编译并仿真，全速运行
1、短按：led1会亮灭一次
2、连按：led1会亮灭两次
3、长按（超过3秒）：led1会亮灭三次
因此实验成功。
