12.《ACL 与 NAT 技术实验指南》

12.ACL 、NAT

ACL（访问控制列表）基本介绍

ACL（Access Control List，访问控制列表）是网络设备中用于匹配和过滤流量（转发层面–如何转发数据）或路由（控制层面–如何学习路由）的工具，通过定义规则实现对特定数据包的允许（permit）或拒绝（deny）。

• 核心作用：精确控制网络流量的转发行为，例如限制特定设备的访问权限、过滤不安全流量等。
• 组成与特性：
  • 由一条或多条规则（rule）组成，每条规则包含唯一编号（rule-id，默认步长为 5，便于扩展）和动作（permit/deny）。
  • 匹配原则：按 rule-id 从小到大依次匹配，一旦匹配成功则停止后续匹配（“先匹配先执行”）。

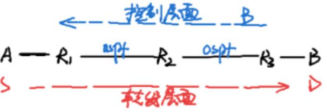

  • 隐含规则：华为设备中，ACL 末尾默认隐含一条deny all规则（针对路由匹配），或默认放行（针对流量匹配），需注意显式规则的优先级。
• 通配符（Wildcard）：长度为32bit，采用点分十进制表示，与子网掩码作用相反，用于定义 IP 地址的匹配范围：
  • “0”表示“匹配”，该 bit 位（不可变）；
  • “1”表示“随机分配”，该 bit 位（可变）。
    例如：192.168.1.0 0.0.254.0可匹配 192.168.x.0/24 中 x 为奇数的所有网段（192.168.1.0/24、192.168.3.0/24 等）。

参考华为文档示图:

ACL分类

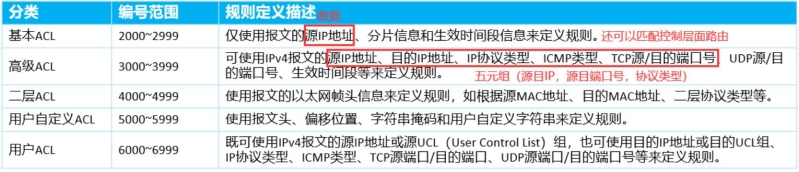

类型	编号范围	匹配内容
基本 ACL	2000-2999	仅匹配源 IP 地址、分片信息、时间段等，可用于过滤基于源地址的简单流量或路由。
高级 ACL	3000-3999	匹配五元组**（源 / 目 IP、源 / 目端口、协议类型）**，支持 TCP/UDP 端口、ICMP 类型等。
二层 ACL	4000-4999	基于以太网帧头信息（源 / 目 MAC、二层协议类型）匹配。
用户自定义 ACL	5000-5999	基于报文头偏移量、自定义字符串匹配。
用户 ACL	6000-6999	结合 UCL 组、IP 协议类型、端口等复合条件匹配。

参考华为文档示图:

基础实验

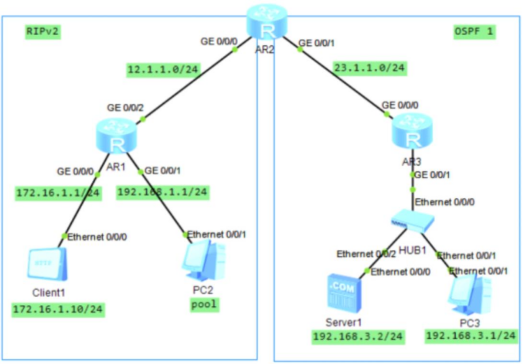

实验拓扑

实验1-基本 ACL 配置（限制 PC2 访问）

需求：要求PC2不能访问其他所有终端

实验流程

1. 明确需求：禁止 PC2（192.168.1.0/24 网段）访问其他所有终端；
2. 在 R1 上配置基本 ACL（编号 2000），定义拒绝规则；
3. 在 R1 的接口上应用 ACL，指定流量过滤方向；
4. 测试 PC2 与其他终端的连通性。

配置示例

1、基本ACL

需求：要求PC2不能访问其他所有终端

acl number 2000      //定义acl，编号为2000
rule 5 deny source 192.168.1.0 0.0.0.255     //添加规则，匹配192.168.1.0/24网段为源的流量并且拒绝转发（备注：该命令可以匹配192.168.1.0/24路由，根据后续的调用工具判断） #
interface GigabitEthernet0/0/1traffic-filter inbound acl 2000                     //引用acl执行流量过滤

测试：此时PC2无法ping通任何终端

实验 2-高级 ACL/扩展ACL 配置（限制特定服务访问）

需求：client1不能访问server1的http服务，但是剩余的其他流量不能受影响

R2：
acl number 3001    //定义高级ACLrule 5 deny tcp source 172.16.1.0 0.0.0.255 destination 192.168.3.2 0 destination-port eq 80              //匹配端口为80的tcp流量（http流量）
#
interface GigabitEthernet0/0/1traffic-filter outbound acl 3001

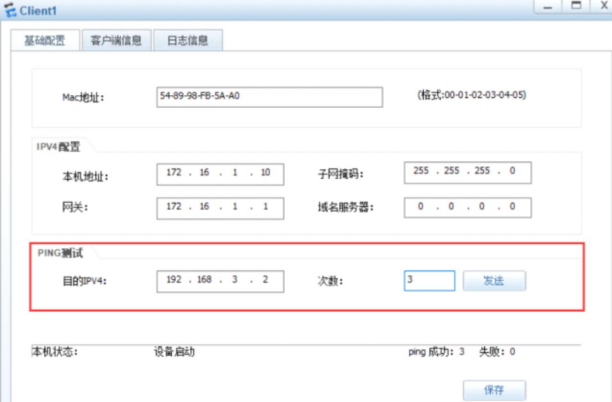

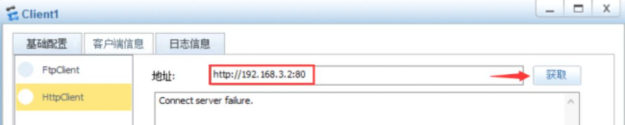

测试： client不能访问http服务，但是能ping通服务器

#

NAT技术介绍

基本介绍

NAT（Network Address Translation，网络地址转换）是解决 IPv4 地址短缺的核心技术，通过将私网 IP 地址与公网 IP 地址映射，实现私网与公网的通信。

• 核心作用：
  1. 私网访问公网：将内网私网 IP 转换为公网 IP，突破私网地址不可路由的限制。
  2. 公网访问内网服务：将内网服务器的私网地址 / 端口映射到公网，允许公网用户访问。
• 主要类型：
  • Easy-IP：特殊的 NAPT（网络地址端口转换），将所有私网 IP 映射为出口接口的公网 IP，适用于小规模网络。
  • NAPT（网络地址端口转换）：将私网 IP 映射到公网地址池中的地址，并通过端口区分不同私网设备，实现多对多映射。
  • NAT Server（端口映射）：将内网服务器的特定端口（如 HTTP 的 80 端口）映射到公网 IP 的指定端口，供公网访问。

基础实验

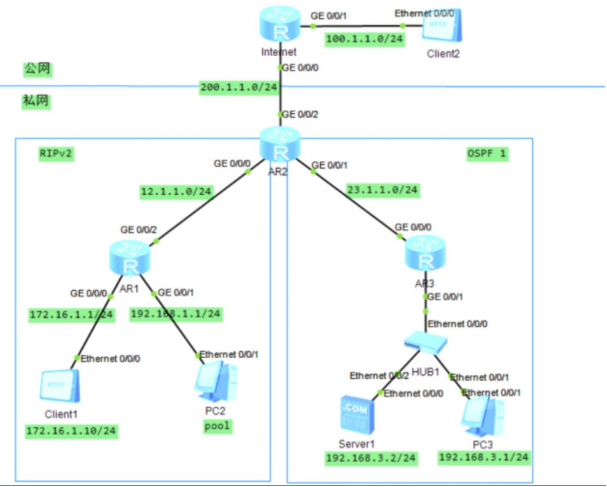

实验拓扑

要求：将内网的私网IP地址转换成公网IP地址，能够访问公网服务

实验1

实验流程

1. 配置缺省路由，确保内网设备可访问公网；
2. 在 R2 上定义 ACL，指定需转换的私网网段；
3. 在 R2 的公网接口启用 Easy-IP，将私网 IP 映射为接口公网 IP；
4. 测试内网终端访问公网 Client2。

第一步：补充配置设备的ip地址------略
第二步：配置缺省路由， 使得内网路由器具有访问公网的路由
R2：
ip route-static 0.0.0.0 0 200.1.1.1
#
ospf 1 router-id 2.2.2.2
default-route-advertise  //向ospf所有邻居下发默认路由
#
rip 1
default-route originate    //向所有rip路由器下发默认路由

第三步：启用 Easy-IP（R2）： Easy-ip（特殊的NAPT）----将内网的私网ip地址全部映射成出口设备出接口的IP地址

R2：
acl number 2000
rule 5 permit source 172.16.1.0 0.0.0.255
rule 10 permit source 192.168.1.0 0.0.0.255 rule 13 deny source 192.168.3.2 0
rule 15 permit source 192.168.3.0 0.0.0.255
#
interface GigabitEthernet0/0/2
ip address 200.1.1.2 255.255.255.0
nat outbound 2000          //easy-ip调用acl

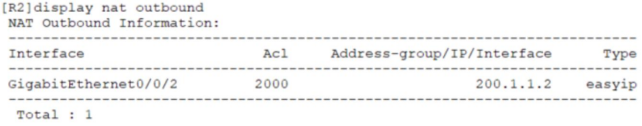

查看：

测试：终端可以访问公网client2

实验2:子实验-NAPT配置

NAPT （网络地址端口转换）—将内网的私网ip地址映射成公网地址池中的地址，同时可以映射端口

实验流程

1. 删除 R2 上的 Easy-IP 配置；
2. 在 R2 上创建公网地址池；
3. 在公网接口应用 NAPT，将私网 IP 映射到地址池；
4. 测试内网终端访问公网 Client2。

配置示例

R2：
nat address-group 1 200.1.1.5 200.1.1.10     //创建地址组
#
interface GigabitEthernet0/0/2ip address 200.1.1.2 255.255.255.0undo nat outbound 2000                            //删除easy-ipnat outbound 2000 address-group 1        //出接口下引用地址组

查看：

测试：测试：终端可以访问公网client2

实验3：NAT Server 配置（公网访问内网服务）

需求：将内网的服务器服务映射至公网，公网用户可以访问内网的服务（服务器映射 NAT Server）

实验流程

1. 在 R2 的公网接口配置 NAT Server，将内网 Server1 的 HTTP 服务（192.168.3.2:80）映射到公网地址 200.1.1.100:8081；
2. 验证 NAT Server 配置；
3. 测试公网 Client2 访问映射后的服务。

配置实例

R2：
interface GigabitEthernet0/0/2
nat server protocol tcp global 200.1.1.100 8081 inside 192.168.3.2 80     //将内网服务器192.168.3.2:80服务映射成200.1.1.100:8081

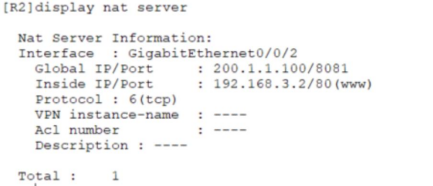

查看：

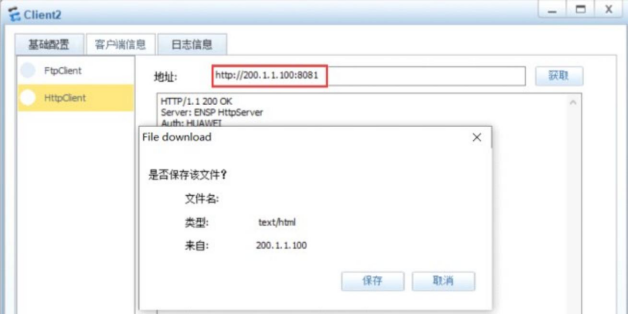

测试： client2能通过公网地址端口访问内网http服务

总结

通过 ACL 实验，验证了访问控制列表对特定流量的精准过滤能力（基本 ACL 限制源网段、高级 ACL 限制特定服务）；通过 NAT 实验，掌握了私网访问公网的两种方式（Easy-IP、NAPT）及公网访问内网服务的端口映射技术（NAT Server），为构建安全可控的网络环境提供了核心技术支撑。
