LVDS系列26：Xilinx 7系 OSERDESE2原语（二）

这一讲讲解OSERDESE2的参数和组件用法；

 OSERDESE2参数：
参数DATA_RATE_OQ：
设置数据路径并行数据转串行的速率，可选单倍数据速率（SDR）、双倍数据速率（DDR），默认设置为DDR双倍；

参数DATA_RATE_TQ：
设置三态路径数据转换的速率，可选单倍数据速率（SDR）、双倍数据速率（DDR）、旁路不处理（BUF）。在SDR和DDR模式下，并行数据的输入使用四个T端口输入，可以通过TRISTATE_WIDTH参数控制并行数据有效位宽；在BUF模式下，SDR和DDR模式下的寄存器被绕过，只使用T1端口输入数据，且T1端口的数据可以与其他所有信号都异步，因为此时T1数据只是经过OSERDESE2传递，不会被进行处理；

参数DATA_WIDTH：
定义和并串转换器的并行数据的输入位宽；当DATA_RATE_OQ为SDR模式时，参数值可选2/3/4/5/6/7/8；当DATA_RATE_OQ为DDR模式时，参数值可选4/6/8/10/14，其中10和14需要一对OSERDESE2级联才可实现；

参数INIT_OQ：
OQ端口上电初始化设置值，0或1，默认0即可；

参数INIT_TQ：
TQ端口上电初始化设置值，0或1，默认0即可；

参数SERDES_MODE：
要使用宽度扩展级联OSERDESE2时，主OSERDESE2设置为MASTER，从OSERDESE2设置为SLAVE；

参数SRVAL_OQ：
OQ端口复位值，0或1，默认0即可；

参数SRVAL_TQ：
TQ端口复位值，0或1，默认0即可；

参数TBYTE_CTL：
通过MIG工具使用，三态路径的使能控制，可选FALSE、TRUE，默认设置为FALSE；

参数TBYTE_SRC：
通过MIG工具使用，三态路径源选择，可选FALSE、TRUE，默认设置为FALSE；

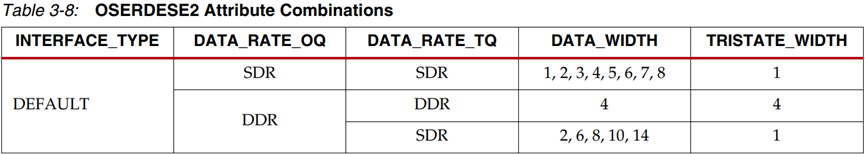

参数TRISTATE_WIDTH：
定义三态路径并转串的并行输入数据位宽，需与DATA_RATE_TQ参数配合使用，

当DATA_RATE_TQ设置为SDR或是BUF时，TRISTATE_WIDTH只能设置为1；
当DATA_RATE_TQ设置为DDR时，TRISTATE_WIDTH可以设置为1或4，
TRISTATE_WIDTH不能设置为大于4的值，当DATA_WIDTH大于4时，TRISTATE_WIDTH置1；

 OSERDESE2时钟使用：
CLK和CLKDIV需要相位对齐，CLK和CLKDIV的频率关系由并转串的输入并行位宽和速率模式决定；
时钟的驱动：
由BUFIO驱动CLK，由BUFR驱动CLKDIV；
由同一个MMCM或是PLL的输出端口驱动CLK和CLKDIV；
且使用MMCM驱动时，两个时钟的缓冲器类型不能混用，两者须一致；

 OSERDESE2宽度扩展：
与ISERDESE2类似，OSERDESE2也可以通过主从级联扩展位宽，将并转串比例提高到10:1和14:1；

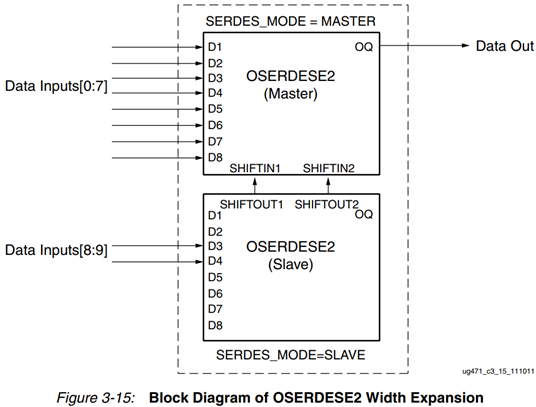

连接结构如下图：

主OSERDESE2的SERDES_MODE设置为MASTER，从OSERDESE2的SERDES_MODE设置为SLAVE，主OSERDESE2的SHIFTIN1、SHIFTIN2端口连接到从OSERDESE2的SHIFTOUT1、SHIFTOUT2端口，两个OSERDESE2必须是相邻的主从对；
扩展位宽时：
10bit：bit7-bit0输入到主OSERDESE2的D8-D1，bit9-bit8输入到从OSERDESE2的D4-D3；
14bit：bit7-bit0输入到主OSERDESE2的D8-D1，bit13-bit8输入到从OSERDESE2的D8-D3；

 OSERDESE2延迟：
OSERDESE2模块的输入到输出延迟取决于DATA_RATE和DATA_WIDTH属性。
延迟定义为为当CLKDIV的上升沿将输入D1–D8的数据时钟输入到OSERDESE2时到串行流的第一个位出现在OQ时刻之间的间隔时间；

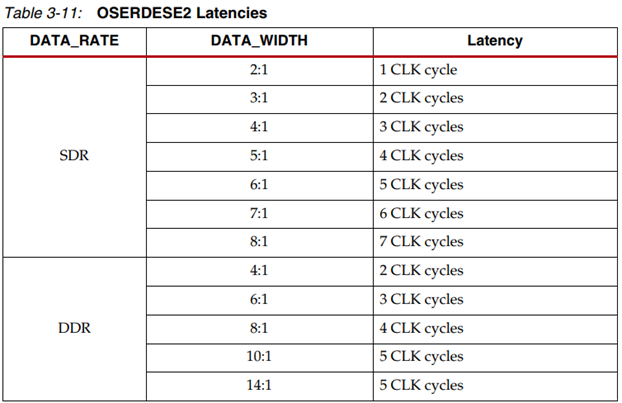

各种延迟值如下表所示：

当CLK和CLKDIV的时钟边沿没有相位对齐时，延迟可能会变化一个周期；

 OSERDESE2数据时序：

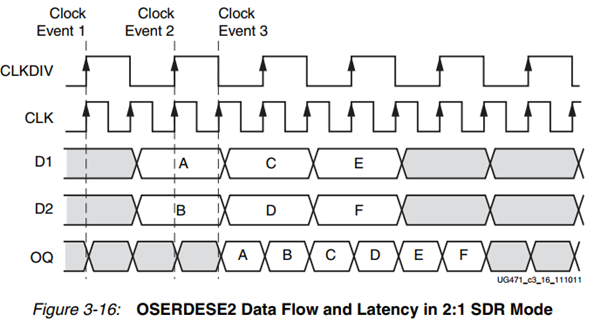

下图为2:1比例SDR模式下的时序介绍：

可以看到上图，
在clock event 1处，AB输入被CLKDIV驱动到原语输入口D1D2，上升沿后经过一定的传播延时才数据稳定，
在clock event 2处，CLKDIV上升沿时，AB输入被从D1D2线上采样到OSERDESE2中，
在clock event 3处，也就是clock event 2时刻CLKDIV上升沿相邻的CLKDIV下降沿处，A和B依次在CLK上升沿时刻被输出到OQ线上，

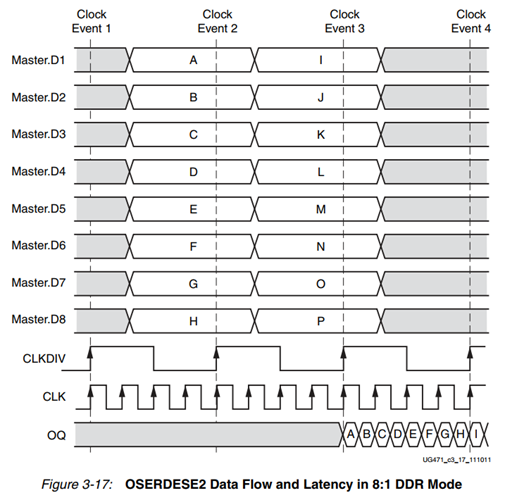

下图为8:1比例DDR模式下的时序介绍：

可以看到上图，
在clock event 1处，ABCDEFGH输入被CLKDIV驱动到原语输入口D1-D8，
在clock event 2处，CLKDIV上升沿时，A-H输入被从D1-D8线上采样到OSERDESE2中，
在clock event 3处，也就是clock event 2时刻CLKDIV上升沿靠后相邻的CLKDIV上升沿处，A-H依次在CLK上升沿和下降沿时刻被输出到OQ线上，一个CLKDIV周期里，CLK共8个边沿，将A-H这8个输入数据全部输出；

 OSERDESE2三态控制时序：
OSERDESE2带有数据路径和三态控制器这两个数据控制路径，且这个两个OQ和TQ的输入不是独立使用，不是说这次使用OQ数据串行化，下次又单独使用TQ三态串行化，而是如果要单独使用OQ数据串行化功能，那么就可以单独使用OQ即可，就如同上面两个时序特性图，就只有OQ信号，没有TQ，
但是如果想要使用三态功能，那么OQ和TQ就必须协同工作，其中TQ是不能独立使用的，必须依附于OQ，前面讲过TQ是连接到三态控制器的输入控制管脚，OQ和TQ协同工作，一起连接到IOB上，然后如果想要输出驱动有效数据，那么此时TQ输出三态关闭，此时IOB就将会输出OQ管脚送过来的值，如果想要输出高阻态，那么此时TQ输出的值将开启IOB的三态功能，IOB此时忽略OQ值，输出高阻态；

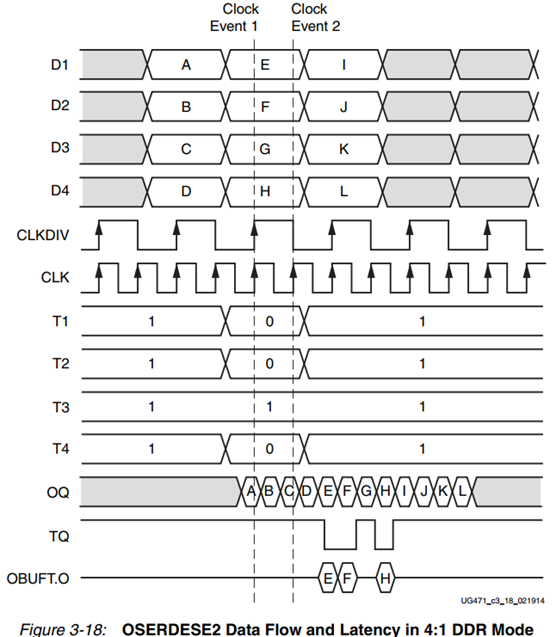

下图为4:1比例DDR模式下的三态控制器串行化时序介绍：

可以看到上图，
在clock event 1处，T1、T2、T4为0，为释放三态的状态，T3为1使能三态，且这一排数据处，T1-T4和D1-D4串行化路径和延时是相同的，所以在OQ、TQ输出时，EFGH这4bit数据和0010这4bit三态控制数据流，两者是位对齐的，
在clock event 2处，在clock event 1处数据被采样后的4bit数据开始从CLK时钟边沿输出到OQ和TQ上，可以看到两个路径数据对齐，且OBUFT.O输出的数据为EFZH，其中缺少的G则是因为该位置时TQ置1，IOB输出高阻态；
