摄像头模块的技术原理

摄像头模块的技术原理涉及光学、电子与计算处理的协同工作，其核心流程可分为以下阶段：

一、光学信号捕获

‌透镜组聚焦‌
多层镜片结构（含非球面镜）校正像差，将入射光线聚焦至传感器表面‌。镀膜技术可减少反射损失，提升透光率至98%以上‌。

‌滤光处理‌

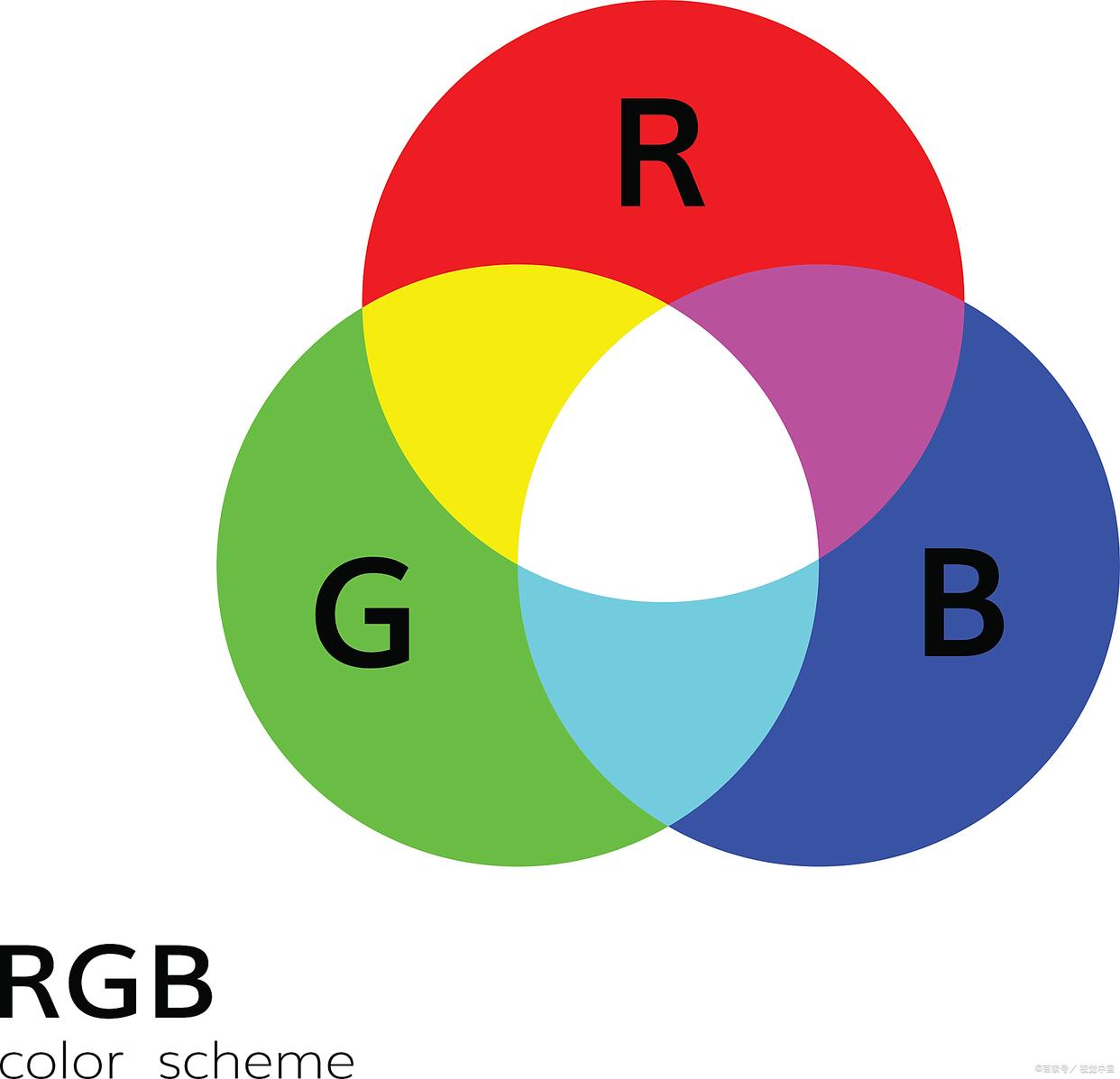

采用拜耳阵列滤光片（RGB或RGB-IR），每个像素仅允许特定波长通过，实现色彩分离‌。红外监控摄像头通过IR-CUT机械切换日夜模式‌。

二、光电转换与信号处理

‌传感器工作‌

‌CMOS/CCD传感器‌：通过PN结光电效应将光子转化为电子，形成电位差‌。CMOS传感器逐行扫描读取电荷，集成ADC直接输出数字信号‌。

‌像素结构‌：微透镜提升聚光效率，14μm大像素尺寸可增强低光灵敏度‌。

‌ISP处理‌
图像信号处理器执行去马赛克、降噪（3DNR算法）、HDR合成等操作，原始数据经MIPI接口传输至主控芯片‌。

三、功能扩展技术

‌对焦系统‌

相位检测（PDAF）通过专用像素计算相位差，实现毫秒级对焦‌。

激光对焦适用于暗光环境，有效距离0.1-5米‌。

‌智能分析‌
AI芯片集成NPU，支持0.5TOPS算力实现人脸检测等边缘计算‌。多摄系统通过算法融合超广角/长焦数据提升画质‌。

四、传输与适配

‌工业级设计‌：IP66防护、-30℃~85℃宽温工作，DC-DC电源管理保障稳定性。

‌无线传输‌：编码压缩后通过WiFi/4G传输，受环境干扰需优化天线设计。

该技术链持续演进，如车载领域采用以太网传输替代传统LVDS，实现更低延迟。‌
