电气工程及其自动化的课程笔记

《供配电技术》

第一章 电力系统概述

1.1电力系统的组成

        电力系统是由发电厂（一次能源转变成电能），变电站（接收电能，变换电能，分配电能），电力线路（将发电厂，变电站和用户连接起来的）和电能用户组成的一个整体。

        供配电系统是电力系统的电能用户。对供配电的要求是安全，可靠，优质，经济。以上要求是互相关联，互相制约和互相矛盾。

1.2电力系统的额定电压

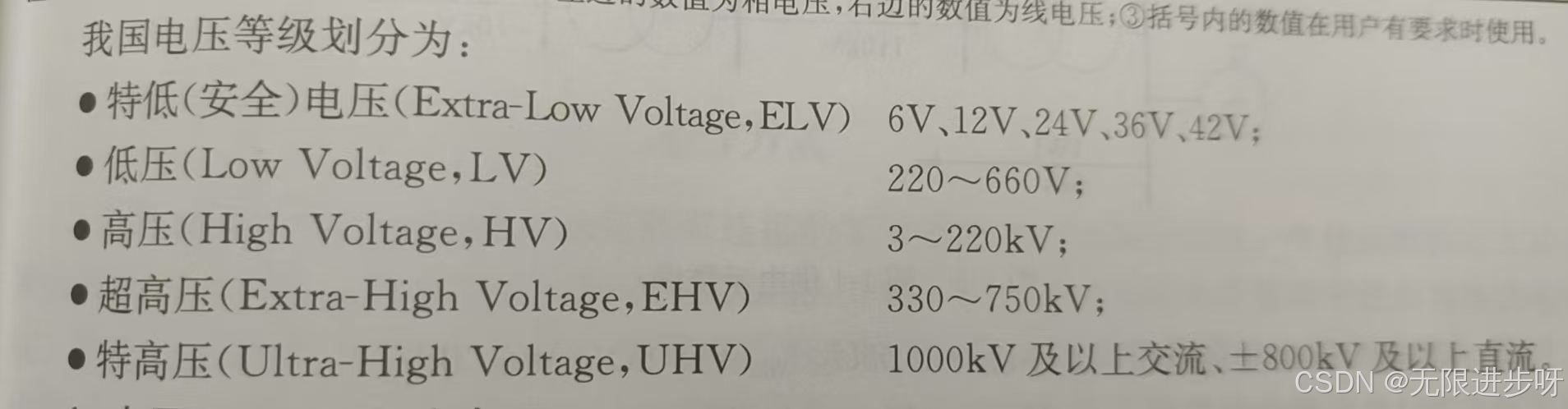

我国的电压等级划分为：特低电压，低压，高压，超高压，特高压。

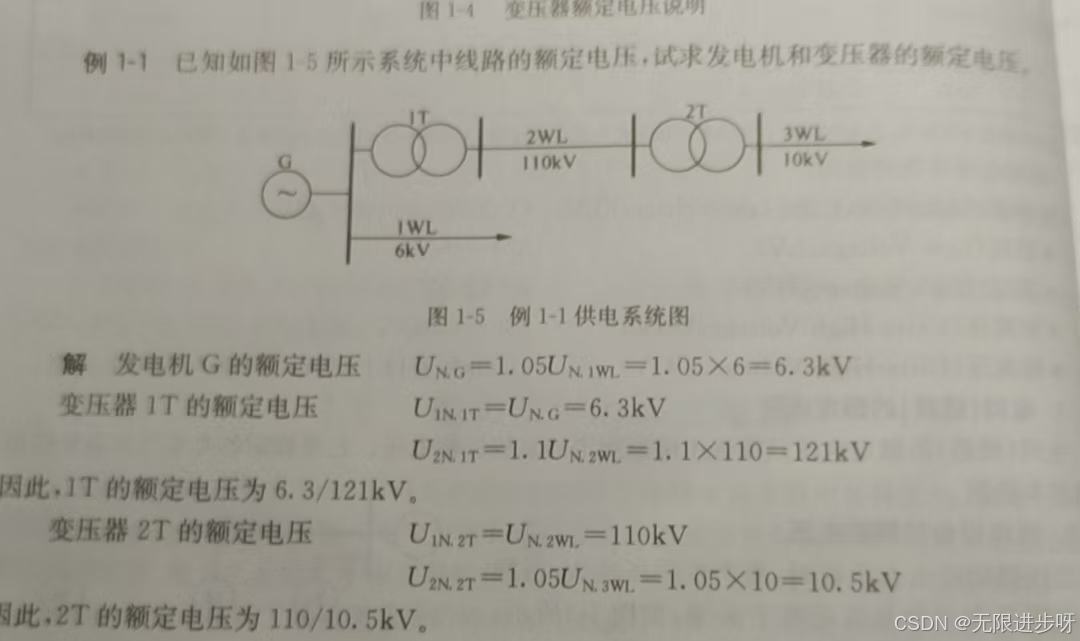

“发5升10降5”
发电机高5%，变压器升压二次侧高10%，降压二次侧高5%。

1.3电力系统的中性点运行方式

        电力系统的中性点就是三相绕组（或三相母线）的公共连接点，通常用字母 N 表示，也是星形（Y）接线的几何中心。

1.4 电能质量指标
