数据结构——图

ops 2025/7/18 6:52:47

一、概念

由顶点的非空有限集合 V（由 n>0 个顶点组成）与边的集合 EEE（顶点之间的关系）构成的结构。其形式化定义为 G=(V,E)。

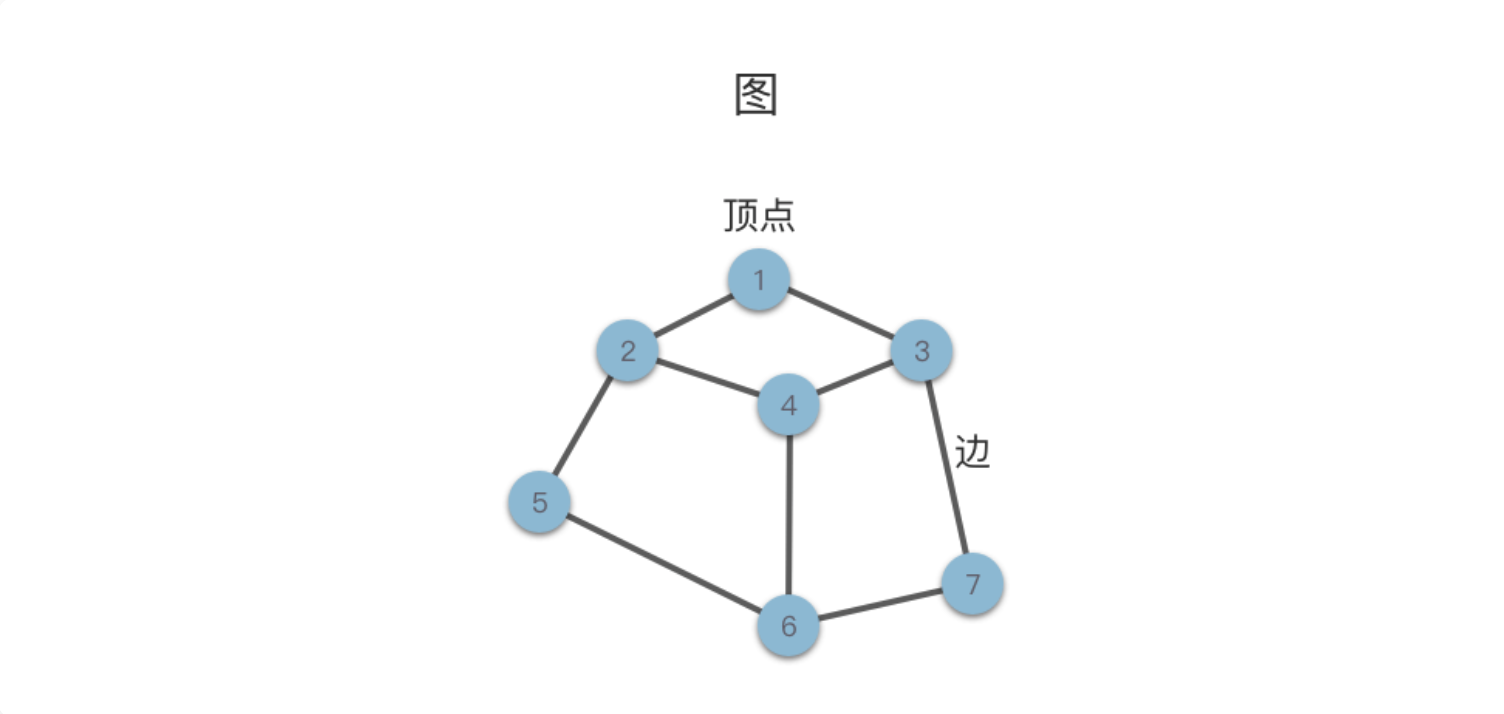

顶点（Vertex）：图中的数据元素通常称为顶点，在下面的示意图中我们使用圆圈来表示顶点。
边（Edge）：图中两个数据元素之间的关联关系通常称为边，在下面的示意图中我们使用连接两个顶点之间的线段来表示边。边的形式化定义为：e = <u,v>，表示从 u 到 v 的一条边，其中 u 称为起始点，v 称为终止点

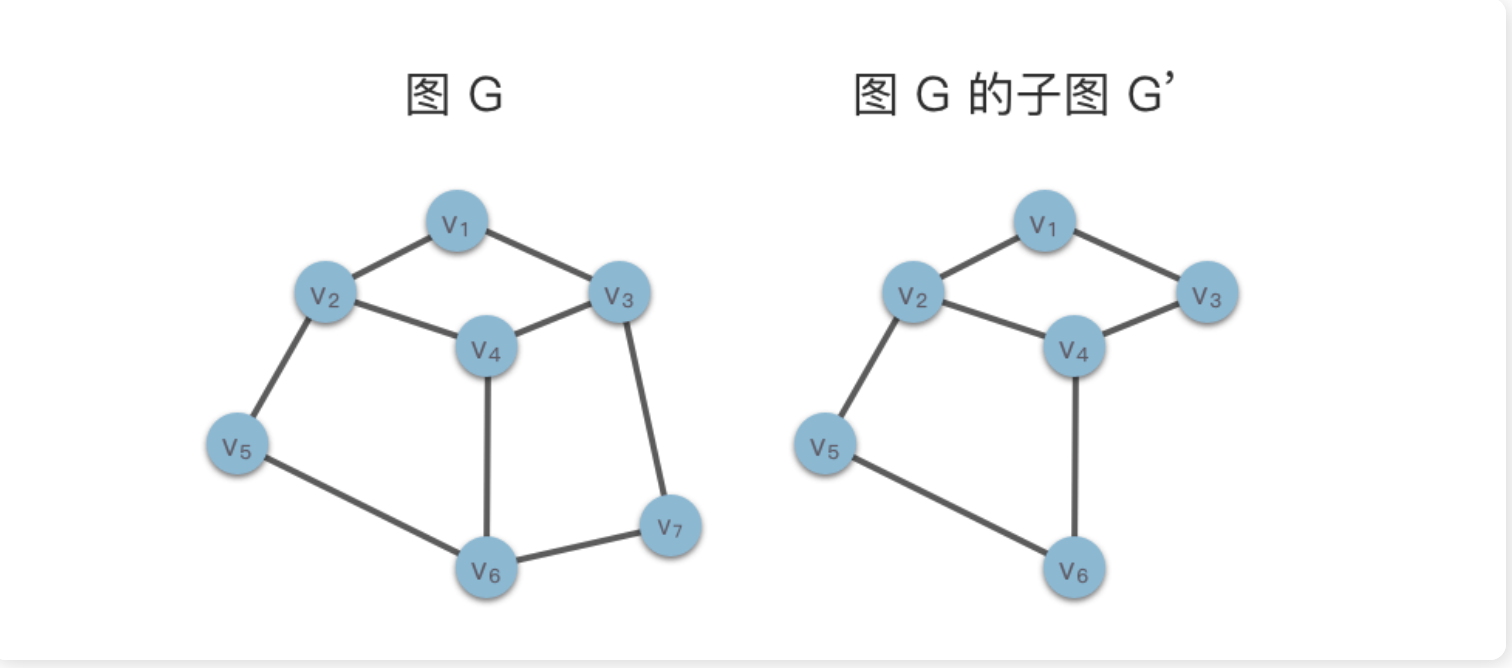

子图（Sub Graph）：对于图 G=(V,E) 与 G′=(V′,E′ )，如果存在 V′⊆V ，E′⊆E，则称图 G′G^{'}G′ 是图 G`的一个子图。在下面的示意图中我们给出了一个图 G及其一个子图 G′。特别的，根据定义，G也是其自身的子图。

二、图的分类

1. 无向图和有向图

按照边是否有方向，我们可以将图分为两种类型：「无向图」和「有向图」。

无向图（Undirected Graph）：如果图中的每条边都没有指向性，则称为无向图。例如朋友关系图、路线图都是无向图。
有向图（Directed Graph）：如果图中的每条边都具有指向性，则称为有向图。例如流程图是有向图。

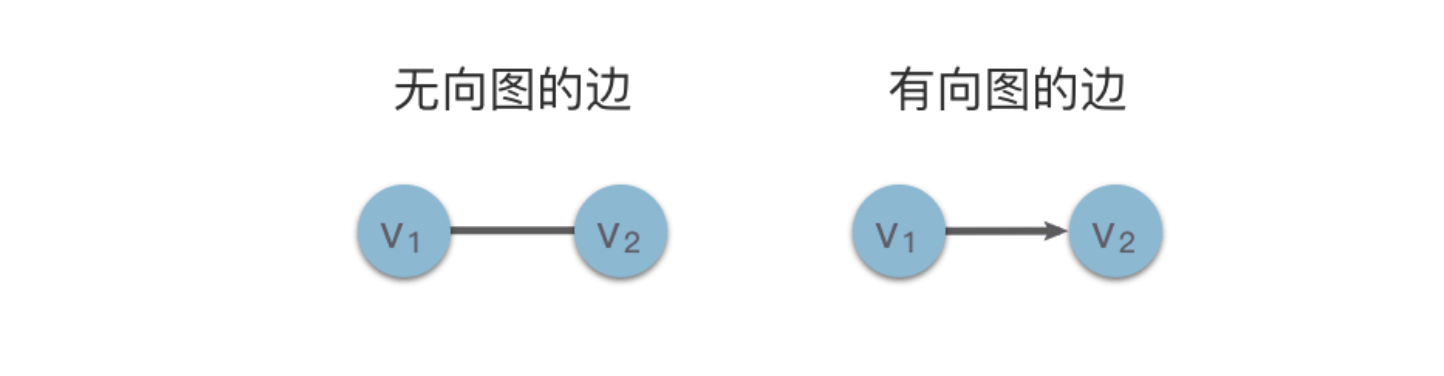

在无向图中，每条边都是由两个顶点组成的无序对。例如下图左侧中的顶点 v1 和顶点 v2之间的边记为 (v1,v2) 或 (v2,v1)。

在有向图中，有向边也被称为弧，每条弧是由两个顶点组成的有序对，例如下图右侧中从顶点 v1 到顶点 v2 的弧，记为 ⟨v1,v2⟩，v1被称为弧尾，v2被称为弧头，如下图所示

如果无向图中有 n 个顶点，则无向图中最多有 n×(n−1)/2n 条边。而具有 n×(n−1)/2n 条边的无向图称为 「完全无向图（Completed Undirected Graph）」。

如果有向图中有 n个顶点，则有向图中最多有 n×(n−1)n 条弧。而具有 n×(n−1)n 条弧的有向图称为 「完全有向图（Completed Directed Graph）」。

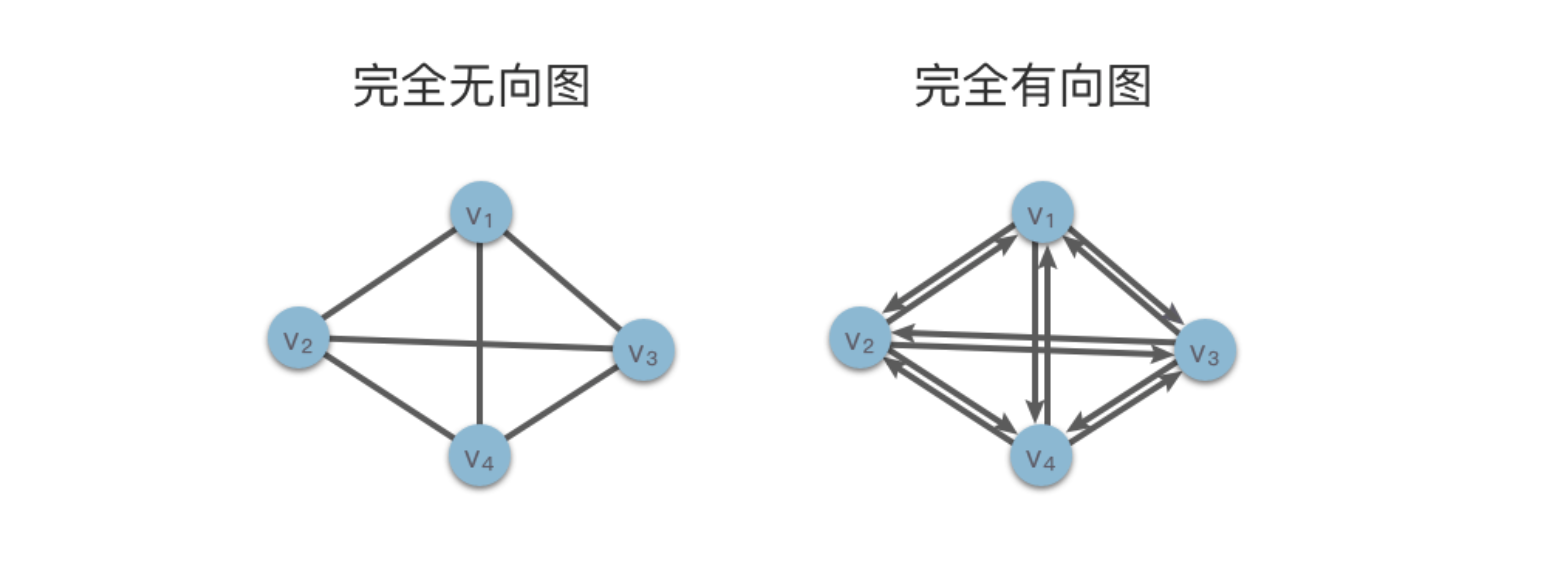

如下图所示，左侧为包含 444 个顶点的完全无向图，右侧为包含 444 个顶点的完全有向图

下面介绍一下无向图和有向图中一个重要概念 「顶点的度」。

顶点的度：与该顶点 vi相关联的边的条数，记为 TD(vi)。

例如上图左侧的完全无向图中，顶点 v3 的度为 3。

而对于有向图，我们可以将顶点的度分为 「顶点的出度」 和 「顶点的入度」。

顶点的出度：以该顶点 vi为出发点的边的条数，记为 OD(vi)。
顶点的入度：以该顶点 vi为终止点的边的条数，记为 ID(vi)。
有向图中某顶点的度 = 该顶点的出度 + 该顶点的入度，即 TD(vi)=OD(vi)+ID(vi)

例如上图右侧的完全有向图中，顶点 v3 的出度为 3，入度为 3，顶点 v3 的度为 3+3=6

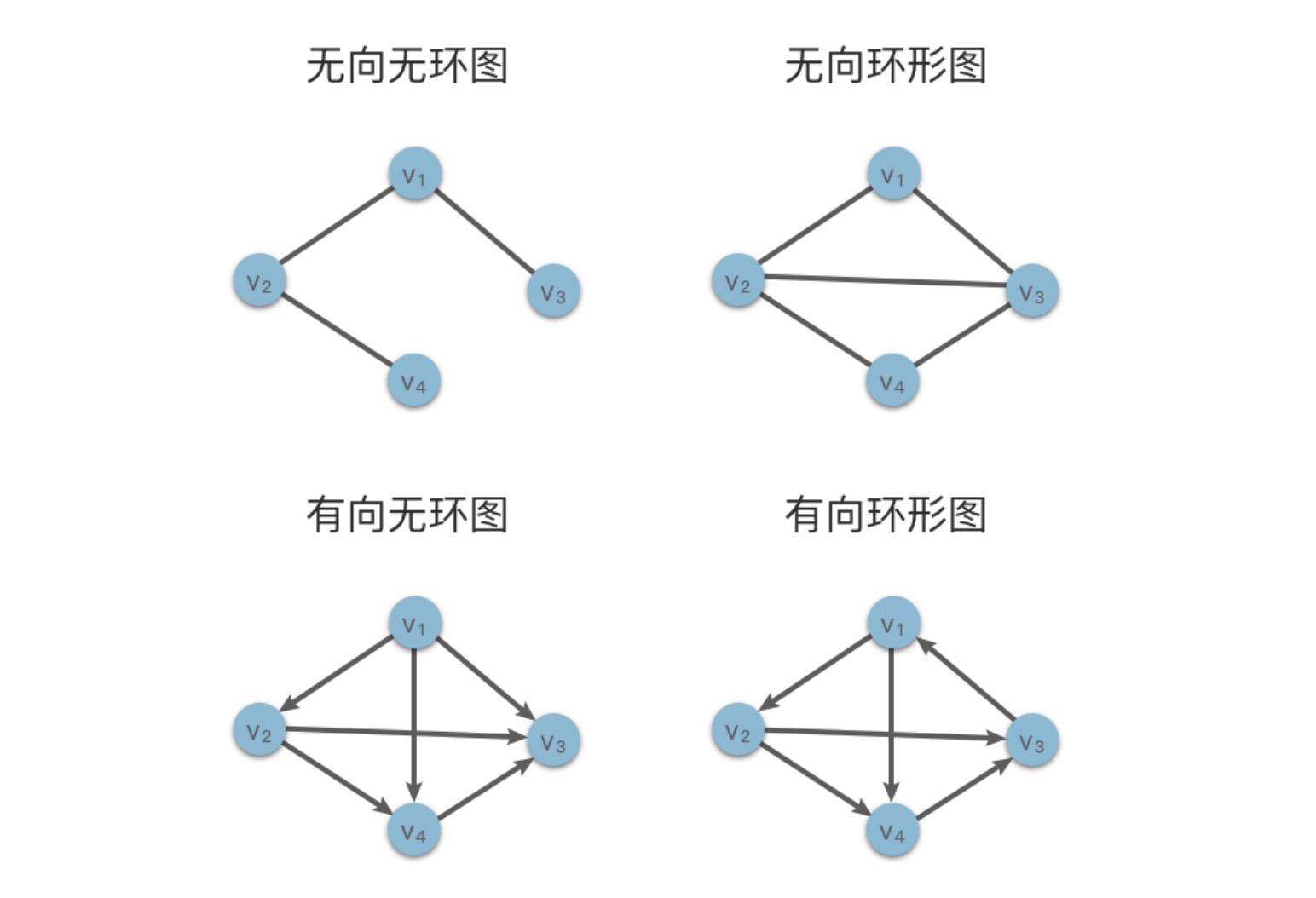

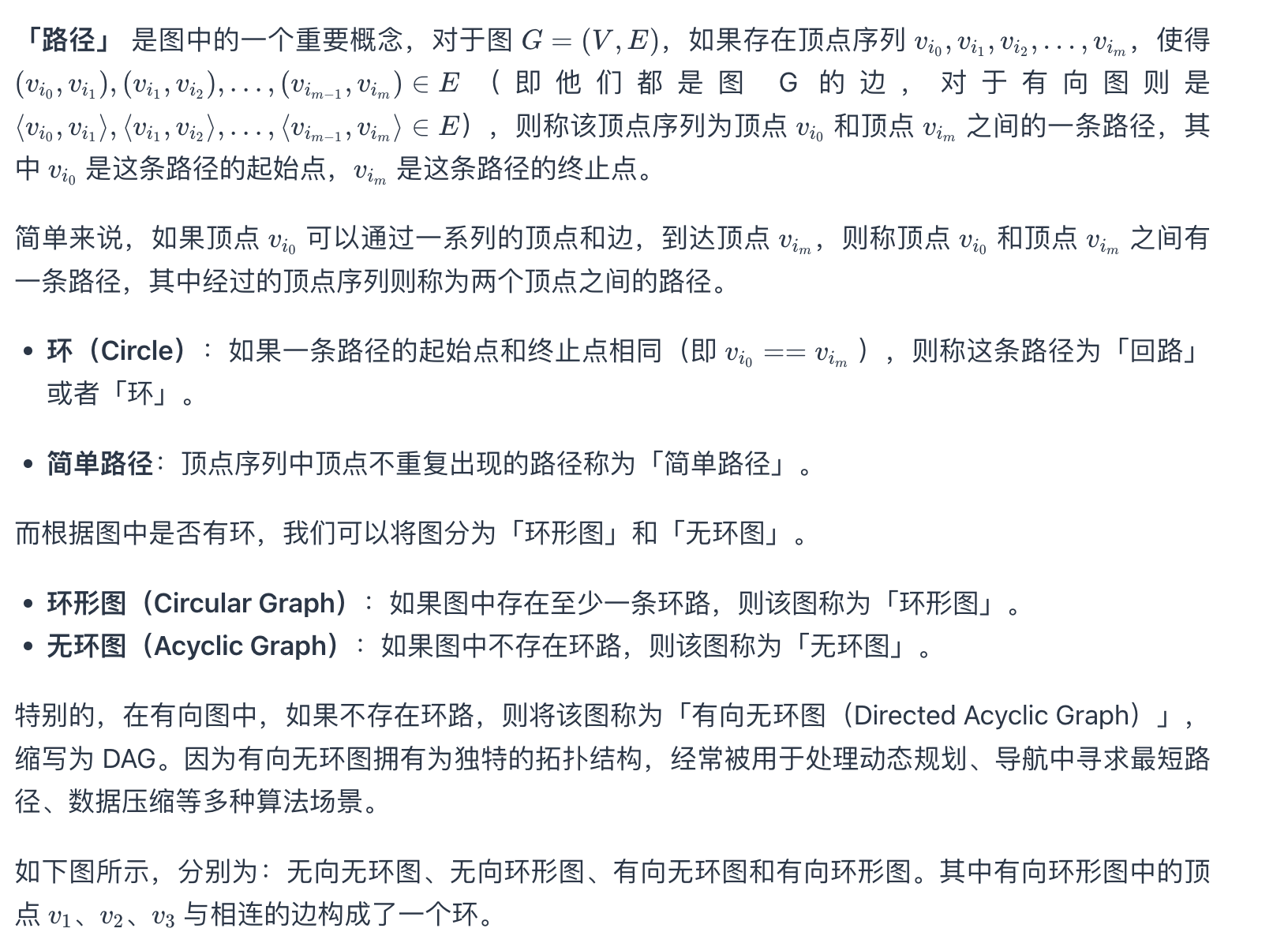

2. 环形图和无环图

3. 带权图

时，图不仅需要表示顶点之间是否存在某种关系，还需要表示这一关系的具体细节。这时候我们需要在边上带一些数据信息，这些数据信息被称为权。在具体应用中，权值可以具有某种具体意义，比如权值可以代表距离、时间以及价格等不同属性。

带权图：如果图的每条边都被赋以⼀个权值，这种图称为带权图。
网络：带权的连通⽆向图称为⽹络。

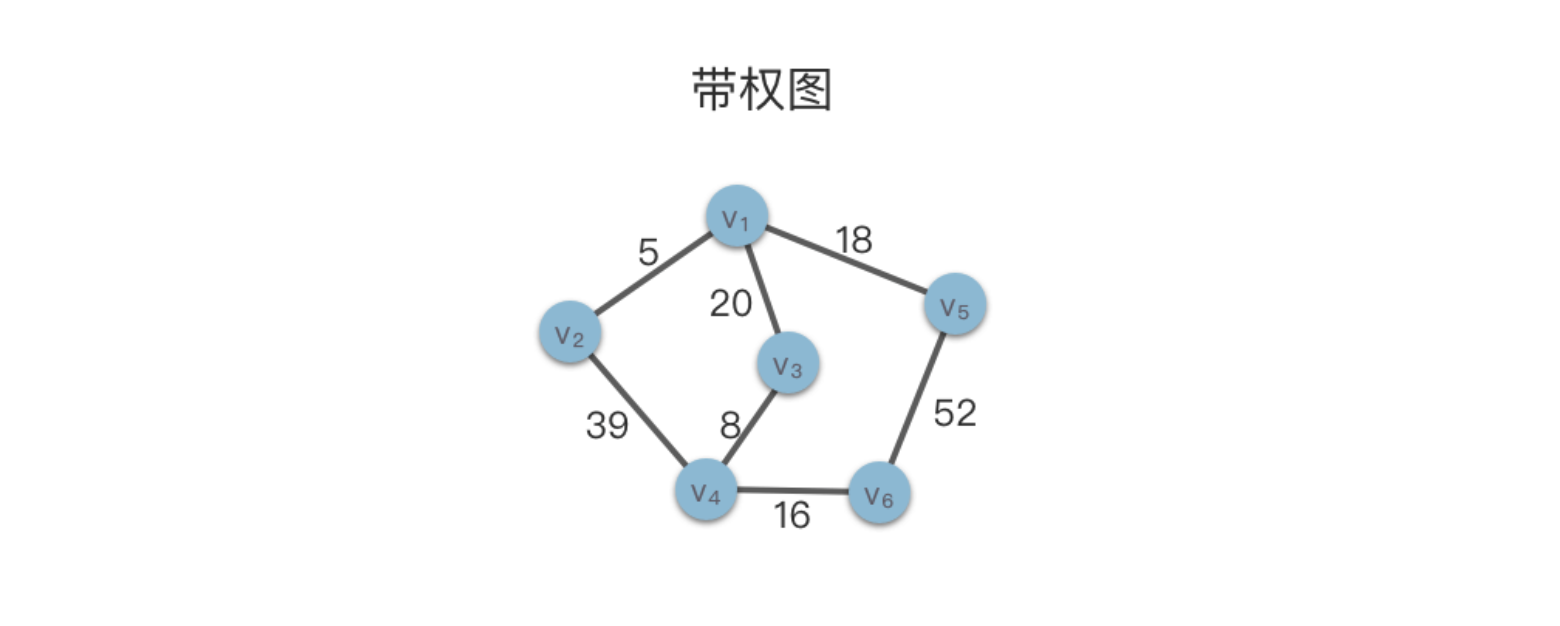

在下面的示意图中，我们给出了一个带权图的例子。

三、图的存储结构

图的结构比较复杂，我们需要表示顶点和边。一个图可能有任意多个（有限个）顶点，而且任何两个顶点之间都可能存在边。我们在实现图的存储时，重点需要关注边与顶点之间的关联关系，这是图的存储的关键。

图的存储可以通过「顺序存储结构」和「链式存储结构」来实现。其中顺序存储结构包括邻接矩阵和边集数组。链式存储结构包括邻接表、链式前向星、十字链表和邻接多重表。

1. 邻接矩阵

1.1. 概念

使用一个二维数组adjmatrix来存储顶点之间的邻接关系。

对于无权图来说，如果adjmatrix[i][j]为1，则说明顶点 vi到 vj存在边，如果adjmatrix[i][j]为0,则说明顶点 vi到 vj不存在边adjmatrix[i][j]为 w 并且 w≠∞则说明顶点 vi到 vj的权值为 w。如果adjmatrix[i][j] 为 ∞，则说明顶点 vi 到 vj不存在边。

对于带权图来说

优点：实现简单，并且可以直接查询顶点 vi 与 vj之间是否有边存在，还可以直接查询边的权值。
缺点：初始化效率和遍历效率较低，空间开销大，空间利用率低，并且不能存储重复边，也不便于增删节点。如果当顶点数目过大（比如当 n>10^5）时，使用邻接矩阵建立一个 n*n的二维数组不太现实

1.2. 代码实现

class Graph {// 构造函数，初始化图的顶点个数constructor(verCount) {this.verCount = verCount;// 使用二维数组表示邻接矩阵this.adjMatrix = new Array(verCount).fill(null).map(() => new Array(verCount).fill(null));}// 添加边addEdge(vi, vj, val) {if (!this.isValid(vi) || !this.isValid(vj)) {// 抛出错误，指示顶点无效throw new Error(`${vi} 或 ${vj} 不是有效的顶点。`);}// 在邻接矩阵中设置边的权值this.adjMatrix[vi][vj] = val;}// 获取边的权值getEdge(vi, vj) {if (!this.isValid(vi) || !this.isValid(vj)) {// 抛出错误，指示顶点无效throw new Error(`${vi} 或 ${vj} 不是有效的顶点。`);}// 返回邻接矩阵中的边权值return this.adjMatrix[vi][vj];}// 打印图的边printGraph() {for (let vi = 0; vi < this.verCount; vi++) {for (let vj = 0; vj < this.verCount; vj++) {const val = this.getEdge(vi, vj);if (val !== null && val !== undefined) {// 打印边的信息console.log(`${vi} - ${vj} : ${val}`);}}}}// 判断顶点是否有效isValid(v) {// 判断顶点是否在有效范围内return 0 <= v && v < this.verCount;}
}// 示例用法
const graph = new Graph(5);
const edges = [[1, 2, 5], [2, 1, 5], [1, 3, 30], [3, 1, 30], [2, 3, 14], [3, 2, 14], [2, 4, 26], [4, 2, 26]];// 添加边到图中
edges.forEach(([vi, vj, val]) => {graph.addEdge(vi, vj, val);
});try {// 尝试获取边的权值和打印图的边console.log(graph.getEdge(3, 4));graph.printGraph();
} catch (error) {// 捕获并打印错误信息console.error(error.message);
}

2. 边集数组

2.1. 概念

使用一个数组来存储存储顶点之间的邻接关系。数组中每个元素都包含一条边的起点 vi、终点 vj和边的权值 val（如果是带权图）

2.2. 代码实现

class EdgeNode {// 边信息类constructor(vi, vj, val) {this.vi = vi;  // 边的起点this.vj = vj;  // 边的终点this.val = val;  // 边的权值}
}class Graph {// 基本图类，采用边集数组表示constructor() {this.edges = [];  // 边数组}// 图的创建操作，edges 为边信息createGraph(edges = []) {edges.forEach(([vi, vj, val]) => {this.add_edge(vi, vj, val);});}// 向图的边数组中添加边：vi - vj，权值为 valadd_edge(vi, vj, val) {const edge = new EdgeNode(vi, vj, val);  // 创建边节点this.edges.push(edge);  // 将边节点添加到边数组中}// 获取 vi - vj 边的权值get_edge(vi, vj) {for (const edge of this.edges) {if (vi === edge.vi && vj === edge.vj) {return edge.val;}}return null;}// 根据边数组打印图printGraph() {this.edges.forEach(edge => {console.log(`${edge.vi} - ${edge.vj} : ${edge.val}`);});}
}// 示例用法
const graph = new Graph();
const edges = [[1, 2, 5], [1, 5, 6], [2, 4, 7], [4, 3, 9], [3, 1, 2], [5, 6, 8], [6, 4, 3]];// 添加边到图中
graph.createGraph(edges);// 获取边的权值和打印图的边
console.log(graph.get_edge(3, 4));
graph.printGraph();

3. 邻接表

3.1. 概念

使用顺序存储和链式存储相结合的存储结构来存储图的顶点和边。其数据结构包括两个部分，其中一个部分是数组，主要用来存放顶点的数据信息，另一个部分是链表，用来存放边信息。

在邻接表的存储方法中，对于对图中每个顶点 viv_ivi 建立一个线性链表，把所有邻接于 viv_ivi 的顶点链接到单链表上。这样对于具有 n 个顶点的图而言，其邻接表结构由 n 个线性链表组成。

然后我们在每个顶点前边设置一个表头节点，称之为「顶点节点」。每个顶点节点由「顶点域」和「指针域」组成。其中顶点域用于存放某个顶点的数据信息，指针域用于指出该顶点第 1 条边所对应的链节点。

为了方便随机访问任意顶点的链表，通常我们会使用一组顺序存储结构（数组）存储所有「顶点节点」部分，顺序存储结构（数组）的下标表示该顶点在图中的位置。

3.2. 代码实现

// 边信息类
class EdgeNode {// 构造函数，初始化边的终点、权值和下一条边constructor(vj, val) {this.vj = vj;    // 边的终点this.val = val;  // 边的权值this.next = null; // 下一条边}
}// 顶点信息类
class VertexNode {// 构造函数，初始化边的起点和下一个邻接点constructor(vi) {this.vi = vi;    // 边的起点this.head = null; // 下一个邻接点}
}// 图类，采用邻接表表示
class Graph {// 构造函数，初始化图的顶点个数和顶点数组constructor(verCount) {this.verCount = verCount;this.vertices = [];for (let vi = 0; vi < verCount; vi++) {const vertex = new VertexNode(vi);this.vertices.push(vertex);}}// 判断顶点 v 是否有效isValid(v) {return 0 <= v && v < this.verCount;}// 图的创建操作，edges 为边信息createGraph(edges = []) {edges.forEach(([vi, vj, val]) => {this.addEdge(vi, vj, val);});}// 向图的邻接表中添加边：vi - vj，权值为 valaddEdge(vi, vj, val) {if (!this.isValid(vi) || !this.isValid(vj)) {throw new Error(`${vi} 或 ${vj} 不是有效的顶点。`);}const vertex = this.vertices[vi];const edge = new EdgeNode(vj, val);edge.next = vertex.head;vertex.head = edge;}// 获取 vi - vj 边的权值getEdge(vi, vj) {if (!this.isValid(vi) || !this.isValid(vj)) {throw new Error(`${vi} 或 ${vj} 不是有效的顶点。`);}const vertex = this.vertices[vi];let curEdge = vertex.head;while (curEdge) {if (curEdge.vj === vj) {return curEdge.val;}curEdge = curEdge.next;}return null;}// 根据邻接表打印图的边printGraph() {for (const vertex of this.vertices) {let curEdge = vertex.head;while (curEdge) {console.log(`${vertex.vi} - ${curEdge.vj} : ${curEdge.val}`);curEdge = curEdge.next;}}}
}// 示例用法
const graph = new Graph(7);
const edges = [[1, 2, 5], [1, 5, 6], [2, 4, 7], [4, 3, 9], [3, 1, 2], [5, 6, 8], [6, 4, 3]];// 添加边到图中
graph.createGraph(edges);// 获取边的权值和打印图的边
console.log(graph.getEdge(3, 4));
graph.printGraph();
