实战指南：步进电机规格书参数解析——以28BYJ48为例（不聊原理，只讲应用）
前言：为什么写这篇？
网上讲解步进电机原理的文章铺天盖地，但当你拿到一份电机规格书时，面对诸如“牵出频率≥1000Hz”，“自定位转矩≥300gf·cm”等参数，是否仍感到一头雾水？本文以常见的28BYJ48减速步进电机规格书为例，跳过原理，直击参数的实际意义与应用陷阱，助你快速选型、避免踩坑。

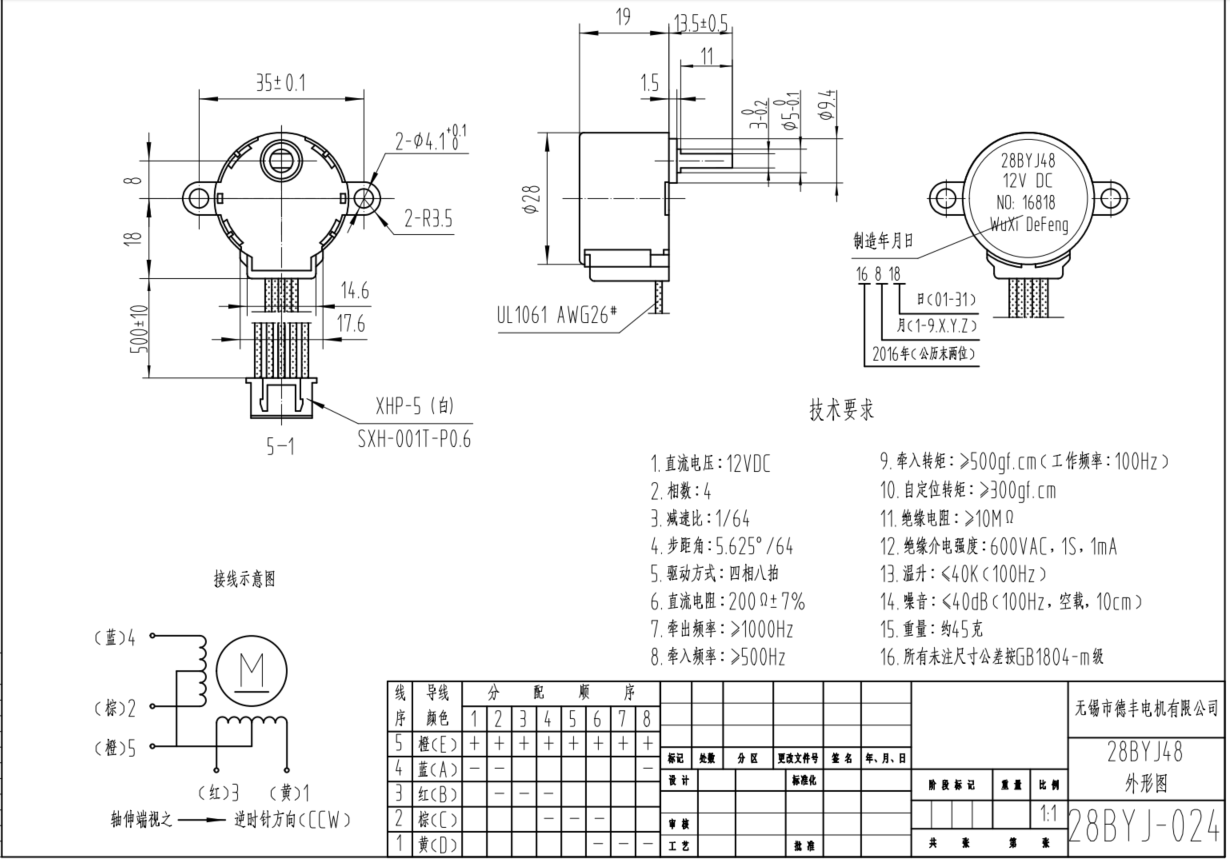

示例规格书
让我们先看一下规格书内容，大家先自行试着理解一下各规格参数。
一、机械参数：安装即用的关键
| 参数 | 应用意义 | 避坑提示 |
|---|---|---|
35±0.1 | 电机本体长度，影响安装空间设计（公差±0.1mm） | 预留至少0.5mm余量，防止装配干涉 |
2-Φ4.1 | 两个安装孔直径Φ4.1mm | 使用M4螺丝固定时需加垫片防松动 |
XHP-5 (白) | 接线端子标准型号 | 确认接口与设备结构兼容 |
其他机械参数自行分析，不过多讲解
二、电气参数：驱动设计的核心
| 参数 | 应用意义 | 计算公式/示例 |
|---|---|---|
| 12V DC | 额定电压（不可超压！） | 电压波动此规格书未写，默认按：<±10%（即10.8~13.2V） |
| 线圈电阻200Ω | 决定工作电流： I = V R = 12 V 200 Ω = 60 m A I = \frac{V}{R} = \frac{12V}{200Ω} = 60mA I=RV=200Ω12V=60mA | 驱动器需支持≥60mA/相的输出能力 |
| 相数：4 | 电机内部有4组独立线圈（A、B、C、D相） | 需匹配四相驱动器（如ULN2003） |
| 驱动方式：4相8拍 | 采用半步控制（8拍/周期），比全步（4拍/周期）更平滑，但扭矩降低约30% | - 优点：振动小，适合精密定位 - 缺点：需双倍脉冲数 |
| 步距角5.625°/64 | 内部转子单步移动角度5.625°/64≈0.08789°（实际是64细分后的输出值） | 内部转子1圈需64步（360°/5.625°=64） |
| 减速比1/64 | 输出轴转速降低64倍，扭矩提升≈64倍（理论值，忽略效率损失） | 内部转子转64圈，输出轴转1圈 |
输出轴转一圈360°需要：64 × (360°/5.625°) = 4096步（一步即一拍子）
（全步控制仅需2048步）
三、选型成败的决定因素
1. 性能参数
| 参数 | 应用意义 | 实测场景 |
|---|---|---|
| 牵入频率≥500Hz | 直接启动的最高脉冲频率（单位：步/秒） | 若需100Hz启动，可直接给脉冲；若>500Hz需加速启动 |
| 牵出频率≥1000Hz | 运行中不失步的最高脉冲频率 | 短时脉冲超频可能导致堵转失步 |
| 牵入转矩≥500gf·cm | 启动瞬间的负载能力（约4.9mN·m） | 工作频率100Hz时测量（对应转速9.375 RPM） |
| 自定位转矩≥300gf·cm | 断电后的自锁力（防移位） | 垂直安装时需此参数计算防滑需求 |
| 温升≤40K (100Hz) | 连续运行时的发热极限（温升=线圈温度-环境温度） | 密闭环境中需强制散热 |
2. 安全与可靠性参数
| 参数 | 应用意义 | 测试标准 |
|---|---|---|
| 绝缘电阻 >10MΩ | 线圈与外壳间的绝缘性能（防漏电/短路） | 用兆欧表测量（500VDC加压1分钟） |
| 绝缘介电强度 600VAC/1s/1mA | 耐高压能力：线圈与外壳间可承受600V交流电1秒不击穿（漏电流<1mA） | 安规测试仪验证（UL/IEC标准） |
| 噪声 ≤40dB (100Hz, 空载, 10cm) | 电机在100Hz空载运行时的噪音水平（相当于图书馆环境） | 声级计距电机10cm测量（A计权） |
为什么关注这些？
- 绝缘电阻/耐压：关乎设备安全性（尤其医疗/工业设备需过认证）。
- 噪声：影响用户体验（如家用设备需≤40dB，否则需加消音措施）。
四、应用场景与选型总结
- 适用场景：
- 低速高扭矩设备（如自动阀门、仪器指针）
- 断电需位置保持的机构（自定位转矩>300gf·cm）
- 噪音敏感环境（<40dB）
- 禁用场景：
- 高速旋转（>20 RPM需谨慎评估）
- 大惯性负载（易失步）
- 持续高温环境（温升易超标）
▶ 疑难点解答（来自工程师高频问题）
Q1：牵入频率(≥500Hz) 和 牵出频率(≥1000Hz) 如何理解？
A：
- 牵入频率：电机冷启动的脉冲上限（例：若设备需每秒走200步，可直接启动）。
- 牵出频率：电机运行中可承受的脉冲上限（例：加速后脉冲可升至800Hz，但不可超1000Hz）。
关键点：脉冲频率需按“步/秒”理解（非完整周期）！
（步/秒：又可以理解为 “拍/秒”，按该规格书标注的“分配顺序”为8步或者8拍为一个完整周期。）
Q2：600VAC，1s，1mA耐压测试有什么实际意义？
A：此参数验证电机在瞬时高压冲击（如雷击、电网浪涌）下的安全性：
- 600VAC：远高于额定电压（12V），模拟极端异常情况。
- 1mA限流：确保击穿时电流极小，不会引发火灾。
应用提示：若设备需通过CE/UL认证，此项为必测项目！
Q3：为什么噪声测试条件强调“空载”和“10cm”？
A：
- 空载：排除负载机械噪音干扰，纯测电机自身振动噪声。
- 10cm：标准测试距离（ISO 3744），反映用户实际听到的音量。
实测案例：若带载后噪声>50dB，需检查轴同心度或减速齿轮间隙。
Q4：为什么规格书只提牵入转矩，不提牵出转矩？
A：这是由28BYJ48的 低成本定位 决定的：
-
牵入转矩 (Pull-in Torque)：
- 表示电机在指定频率（100Hz）下 直接启动能带动的最大负载（≥500gf·cm）。
- 对用户更重要：此类电机多用于低速启停场景（如阀门控制），需确保启动不丢步。
-
牵出转矩 (Pull-out Torque)：
- 表示运行中不失步的最大负载转矩，通常高于牵入转矩。
- 省略原因：
- 28BYJ48是 减速电机，设计用于低速高扭矩，而非高速运行（牵出频率仅≥1000Hz，性能有限）。
- 厂商可能默认用户不会在高速下带载运行。
📌 术语对照表（避免混淆）
| 术语 | 英文 | 定义 | 28BYJ48规格书 |
|---|---|---|---|
| 牵入转矩 | Pull-in Torque | 电机在特定频率下 直接启动 能承受的最大负载转矩 | ≥500gf·cm (100Hz) |
| 牵出转矩 | Pull-out Torque | 电机在运行中 保持同步 能承受的最大负载转矩（通常高于牵入转矩） | 未标注 |
| 自定位转矩 | Detent Torque | 断电后转子靠磁阻保持位置的阻力矩（防滑） | ≥300gf·cm |
为何会出现术语争议？
- 历史习惯：部分中文资料将“牵出转矩”泛化为“运行转矩”，导致混淆。
- 厂商差异：日系厂商（如日本电产）常用“牵入转矩”，而欧美厂商（如ST）可能同时标注两者。
工程建议：
- 若需高速带载，实测牵出转矩（方法：逐步增加负载直至失步）。
- 保守设计：直接按牵入转矩的70%作为安全值（即≥350gf·cm）。
结语：规格书没写但工程师该知道的
- 脉冲加速曲线：实际使用中需从低频逐步加速至目标频率（避免直接满频启动）。
- 驱动芯片选型：推荐ULN2003（低成本方案）或专用步进驱动器（支持细分）。
记住：参数是死的，应用是活的。理解每个数字背后的工程意义，才能让电机乖乖听话！
遇到规格书未明确参数时，优先联系厂商确认。
“本文术语依据IEC 60034-1标准，与部分厂商表述可能存在差异”。
版权声明：本文基于“无锡市德丰电机有限公司”28BYJ48规格书解析，转载请注明来源。
