电路中常见器件作用（二极管 三极管 MOS）
二极管

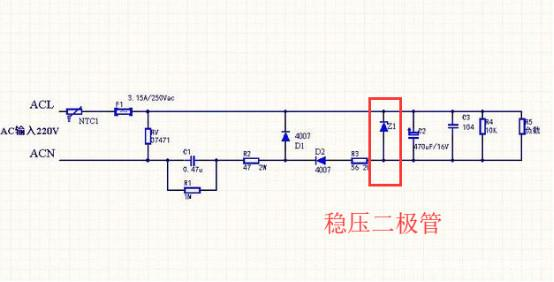

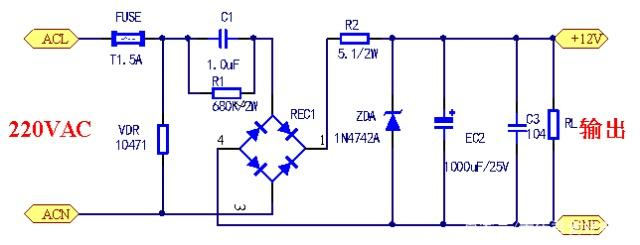

1 稳压二极管
稳压二极管，有时候又叫齐纳二极管。原理是是利用pn结反向击穿状态，电流在很大范围内变化但是电压却基本维持不变。稳压二极管是以击穿电压来分等级的，如果想要获得较高的电压可以串联使用，这一可以得到更高的输出恒定电压。例如1N4620稳压3.3V、1N4625稳压5.1V等，功率在从200mW到100W不等。

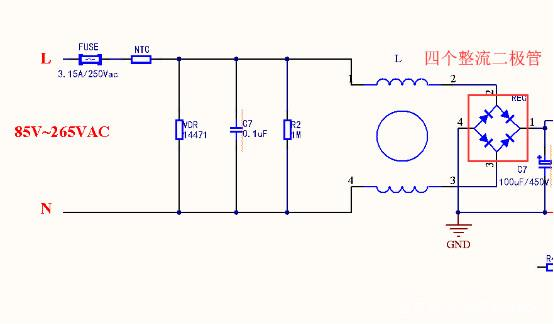

2 整流

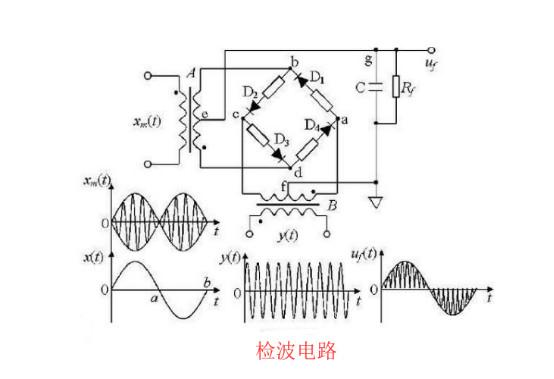

3检波二极管
4 肖特二极管
开关电源需要用到肖特基二极管
特点 是反向恢复时间极短，最小可以到达几nS，而且它的正向导通压降仅0.4V左右

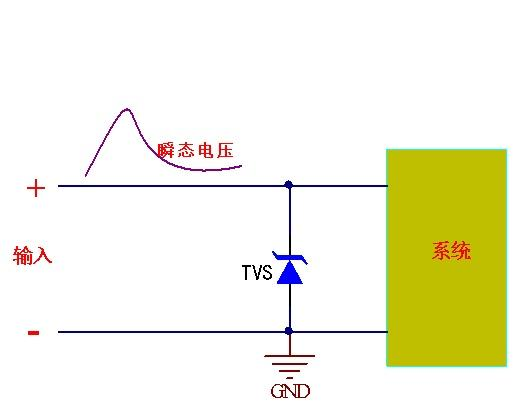

5 TVS二极管

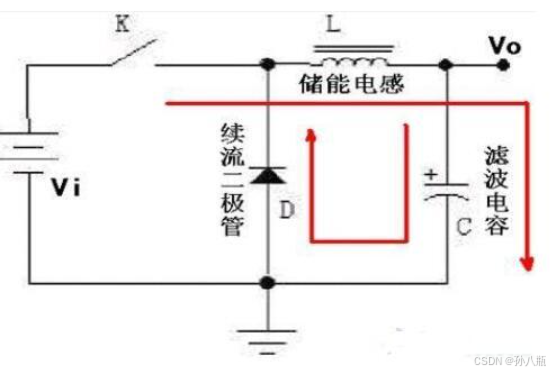

6 续流
一个由感应电压和续流二极管共同组成的泄放回路，使得感应电压在回路中以电流方式消耗掉，从保护电路中元件不被感应电压损坏。

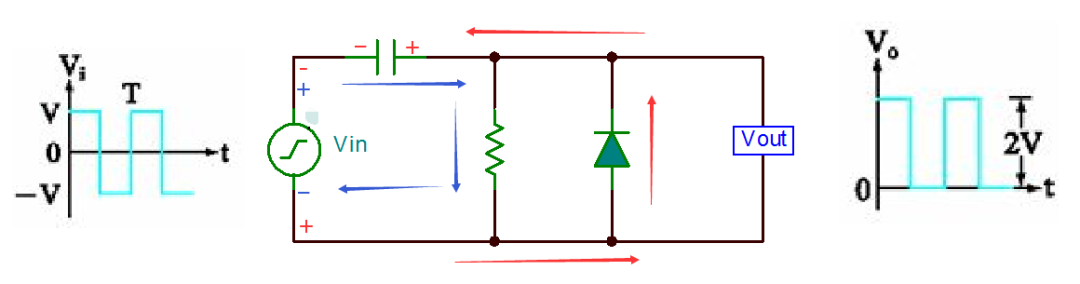

7钳位
正钳位

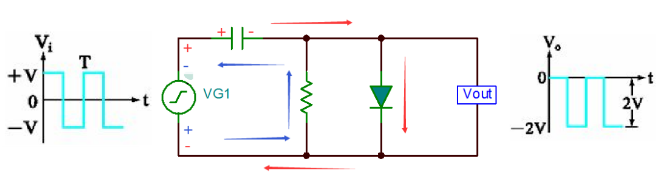

负钳位
三极管

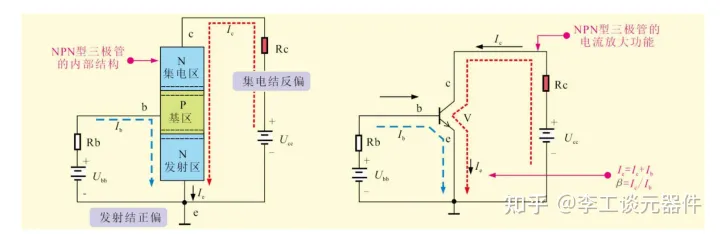

信号放大
N型三极管放大

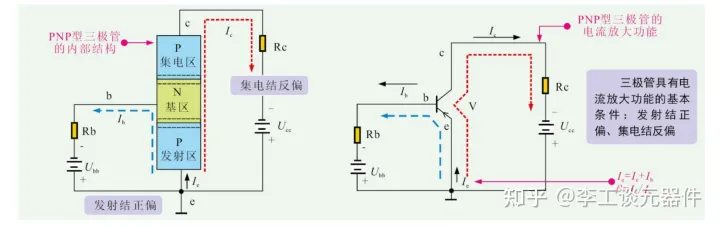

P型三极管放大

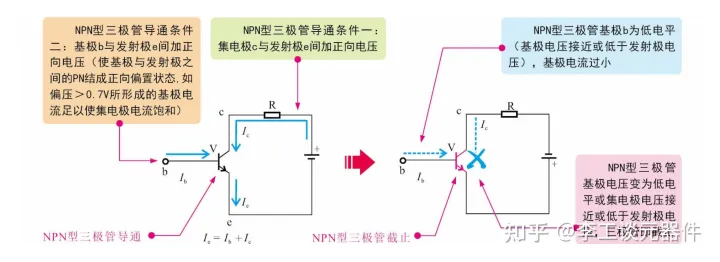

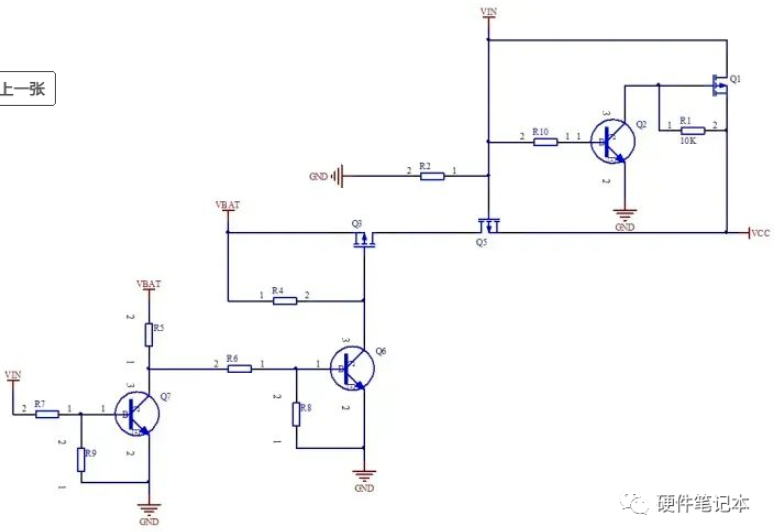

开关电路
三极管的集电极电流在一定范围内随基极电流呈线性变化，这就是放大特性。当基极电流高过此范围时，三极管集电极电流会达到饱和值 （导通），基极电流低于此范围时，三极管会进入截止状态（断路）， 这种导通或截止的特性在电路中还可起到开关作用
振荡器和稳压电源
传感器接口电路

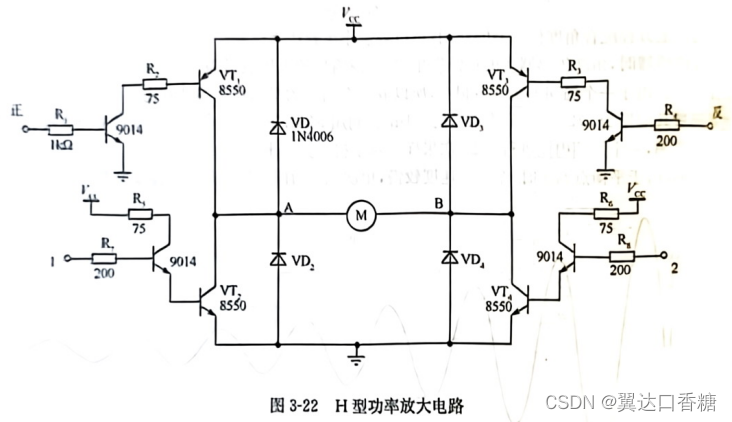

H桥
H型功率放大电路如图，通过控制VT₁和VT₂的通断来控制电机的正反转。此处作一点说明，考虑到便携性，智能小车系统中控制器通常选用MSP430F449。单片机输出频率可调的PWM信号,当“1”端和“反”端同时加PWM信号时,VT₃、VT₂导通,VT₁、VT₄截止,B为正极电机正转:当“2”端和“正”端同时加PWM信号时,VT₁、VT₄导通,VT₁、VT₂截止,A为正极电机反转。通过调节PWM信号的占空比，可精确控制电机的转速。

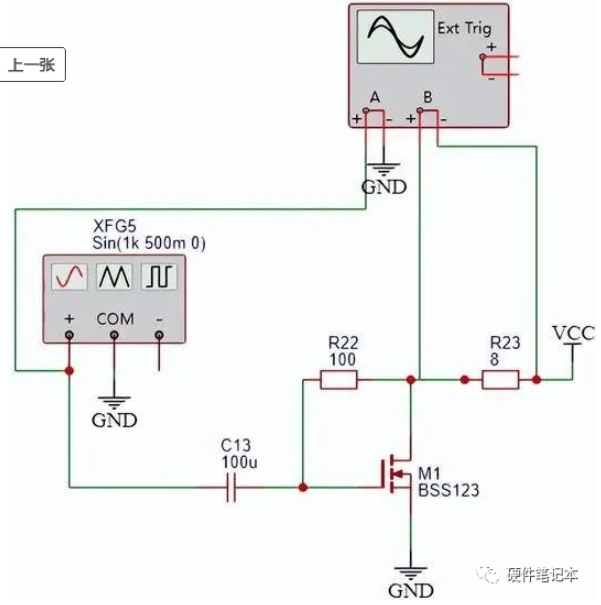

MOS管
模拟电路：
在音频放大器、射频放大器、运算放大器等模拟电路中，MOSFET 作为放大器件，能够提供高增益、低噪声的性能，广泛应用于音响设备、通信设备、仪器仪表等领域。

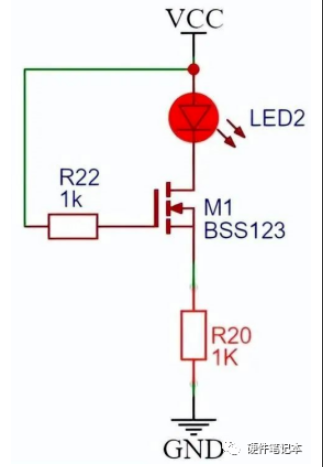

数字电路：
作为数字逻辑电路中的基本开关元件，MOSFET 构成了各种逻辑门电路、触发器、计数器等，是现代计算机、数字通信、数字信号处理等领域的核心器件之一。其高速开关特性和低功耗特点，使得数字电路能够实现更高的工作频率和更低的能耗。
功率电子学：
在电源管理电路、电机驱动电路、逆变电路等功率电子学领域，MOSFET 作为功率开关器件，能够实现高效的电能转换和控制，广泛应用于各种电子设备的电源适配器、电动汽车、光伏发电系统等。
集成电路：
MOSFET 是现代集成电路的基础器件之一，大量的 MOSFET 集成在一起构成了各种复杂的芯片，如微处理器、存储器、图形处理器等。

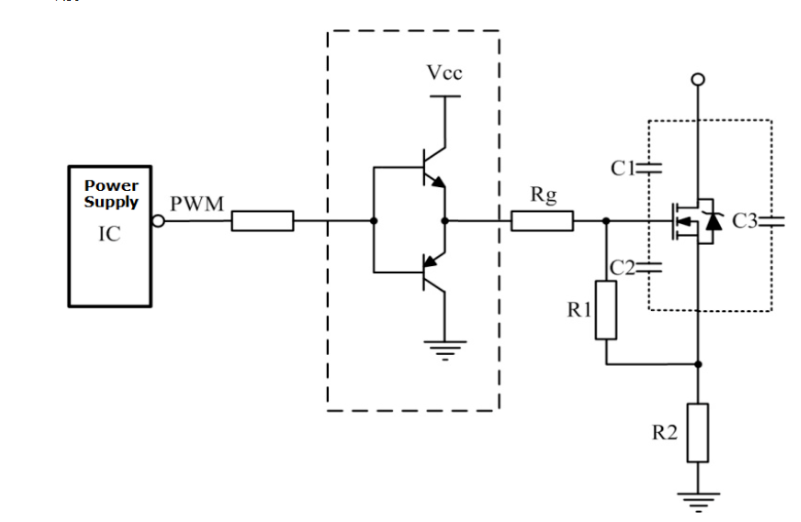

推挽输出电路增强驱动
该驱动电路的作用是增加电流供应能力，快速完成栅极电容输入的充电过程。这种拓扑增加了开通所需的时间，但减少了关断时间，开关管能够快速开通，避免上升沿的高频振荡。
