差分探头在DCDC变换器波形测试中的应用

一、测试原理与设备选型

差分探头通过测量两点间的电势差而非对地电压，可有效消除共模噪声干扰，特别适用于：

1. 浮地系统测量（如半桥电路MOSFET栅极驱动）

2. 高频开关噪声环境（典型DCDC开关频率500kHz-2MHz）

3. 高压差分信号（如48V输入buck变换器）

推荐配置方案：

• 示波器：带宽≥100MHz（如Keysight DSOX1204G）

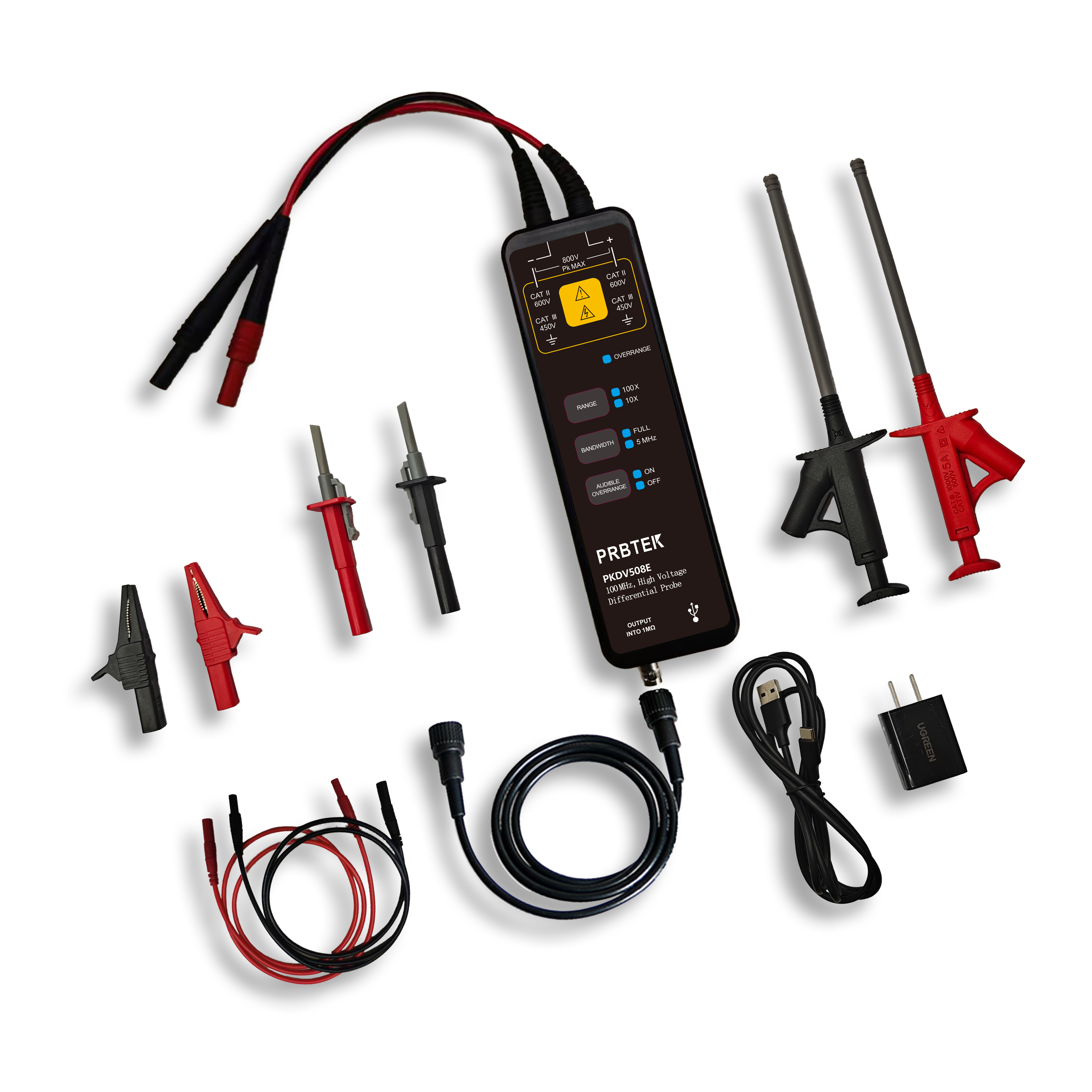

• 差分探头：带宽≥50MHz，共模抑制比≥60dB（如PKDV5151）

• 负载模拟器：可编程电子负载（ITECH IT8511）

二、实测案例：12V-5V Buck变换器测试

测试对象参数：

• 拓扑结构：同步降压电路

• 开关频率：1.2MHz

• 关键测试点：高边MOSFET Vds波形、电感电流纹波

操作流程：

1. 探头连接

   • 将差分探头正负极分别接至MOSFET漏极（SW节点）与源极（Vin输入）

   • 确保接地鳄鱼夹悬空（避免形成地环路）

2. 示波器设置

   垂直刻度：2V/div
   时基：500ns/div
   触发类型：边沿触发（下降沿，阈值5V）
   开启带宽限制功能（20MHz）

3. **动态测试：

   • 空载条件下捕捉启动波形（可见明显的振铃现象）

   • 加载5A电流时测量开关节点上升/下降时间（实测典型值：28ns/35ns）

   • 使用FFT功能分析高频噪声成分（主要分布在30-50MHz）

三、典型问题诊断

1. 振荡过冲案例：

   • 现象：开关切换时出现＞8V的电压振荡

   • 对策：通过差分探头准确定位问题源于PCB布局（优化栅极驱动回路后振铃降低至3V内）

2. 地端干扰识别：

   • 对比单端/差分测量结果：单端测量显示异常波动，差分测量确认实际波形平稳，揭示示波器接地引入的干扰

四、注意事项

1. 安全规范：

   • 测量＞60V电路时需使用高压差分探头（如PMK PHV 1000）

   • 避免探头超过最大共模电压限值

2. 精度优化：

   • 定期进行探头偏置校准

   • 使用短接地弹簧替代长引线（降低电感效应）

3. 数据解读：

   • 注意区分真实信号与探头衰减引入的畸变（建议对比仿真结果）
