STM32F103C8 AD采样

ops 2025/9/3 12:23:11

/*初始化ADC1 */
void ADC1_Init(void)
{//开启时钟GPIO_InitTypeDef GPIO_InitStructure;ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟//设置ADC时钟RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz//GPIO初始化GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 ;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入//ADC初始化ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//模式，选择独立模式，即单独使用ADC1ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续转换，失能，每转换一次规则组序列后停止ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//扫描模式，失能，只转换规则组的序列1这一个位置ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1ADC_Init(ADC1, &ADC_InitStructure);						//将结构体变量交给ADC_Init，配置ADC1// 5. 配置 ADC 通道和采样时间（关键！）//不在此处配置规则组序列，而是在每次AD转换前配置，这样可以灵活更改AD转换的通道//ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_239Cycles5);//ADC使能ADC_Cmd(ADC1, ENABLE);									//使能ADC1，ADC开始运行/*ADC校准*/ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准while (ADC_GetResetCalibrationStatus(ADC1) == SET);ADC_StartCalibration(ADC1);while (ADC_GetCalibrationStatus(ADC1) == SET);
}//获取AD转换的值
uint16_t AD_GetValue(uint8_t ADC_Channel)
{uint32_t timeout = 1000;  // 超时计数器（避免死循环）uint16_t adc_value = 0;// 1. 参数校验（可选）if (ADC_Channel > 17) return 0;  // STM32F103C8 最大通道号为 17（如 ADC_Channel_17）// 2. 配置通道和采样时间（根据需求调整）ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_239Cycles5);// 3. 启动转换并等待结果（带超时机制）ADC_SoftwareStartConvCmd(ADC1, ENABLE);while (!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) && timeout--);if (timeout == 0) return 0;  // 超时处理// 4. 读取结果并清除标志位adc_value = ADC_GetConversionValue(ADC1);ADC_ClearFlag(ADC1, ADC_FLAG_EOC);  // 清除标志位return adc_value;
}#define VREF 3.25f  // 根据实际参考电压调整/*实测AD点电压=1.56V*/
/*VPA0≈1.603V*/

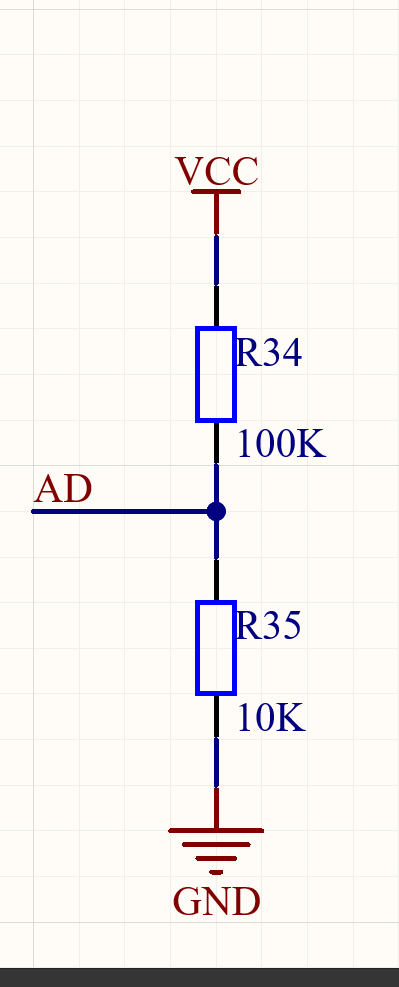

uint8_t Calculate_VCC() {uint32_t adcV = 0;  // 初始化累加器uint16_t AD_valueV;float tempf1 = 0;int i = 0;uint8_t ya = 0;// 1. 采样10次取平均for(i=0; i<10; i++) {AD_valueV = AD_GetValue(ADC_Channel_0);if (AD_valueV == 0) continue;  // 跳过错误值adcV += AD_valueV;delayms(10);}// 2. 计算电压（合并公式）tempf1 = (adcV / 10.0f) * VREF * 11 / 4095;  // VCC = (ADC_avg × 3.3 × 11) / 4095//3.  加入两个二极管压降（0.3*2= 0.6V）,硬件设计tempf1 = tempf1 + 0.6;// 4. 四舍五入并放大10倍ya = (uint8_t)((int)(tempf1 * 10.0f + 0.5f));  // 手动四舍五入// 4. 存储结果//pkt.voltage_x10 = ya;return ya;
}
