单片机---------WIFI模块

ops 2025/8/23 12:06:27
1.ESP-12F模组基础知识

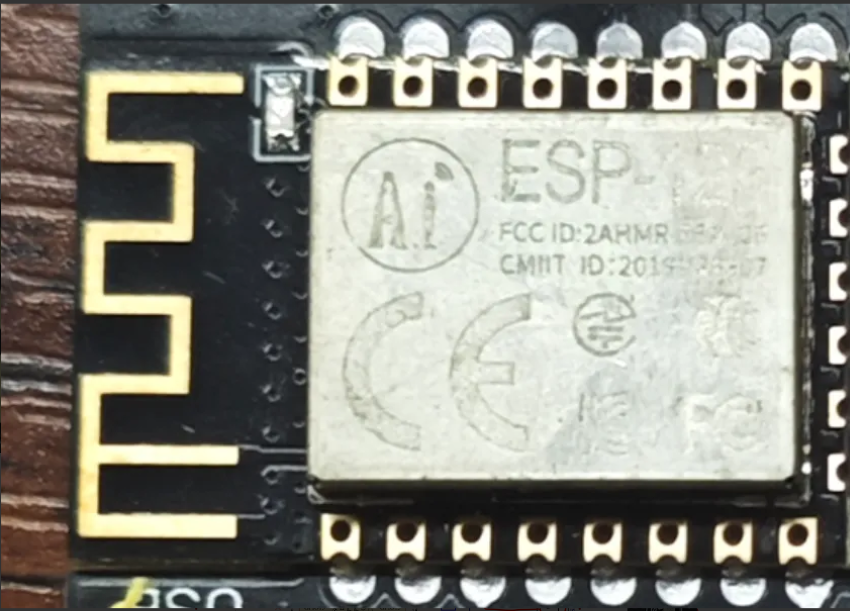

ESP12-F模组（安信可（Ai-Thinker）ESP8266系列模组）是一款基于乐鑫（Espressif）公司ESP8266芯片的Wi-Fi无线通信模块，广泛应用于物联网（IoT）领域。它体积小巧，集成度高，内置Wi-Fi功能和32位处理器，支持802.11 b/g/n无线标准。ESP12-F模组内置4MB Flash存储，拥有丰富的GPIO（通用输入输出）、UART、SPI、I2C、PWM、ADC等接口，方便与各种传感器和外设连接。ESP12-F模组功耗低，支持深度休眠，非常适合智能家居、远程控制、无线传感器、数据采集等应用场景。使用时需要注意其所有引脚电平为3.3V，不能直接接5V电源或信号，否则可能损坏芯片。

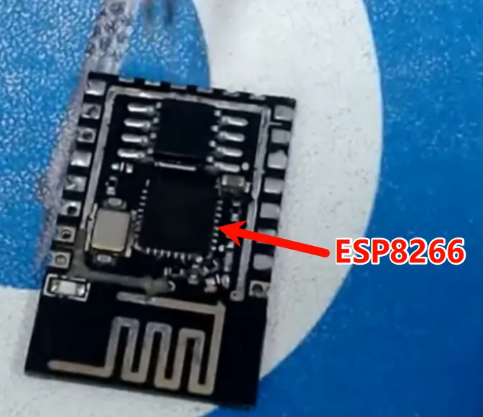

可以理解成ESP-12F是最小系统版，ESP8266是芯片

最终想要实现：

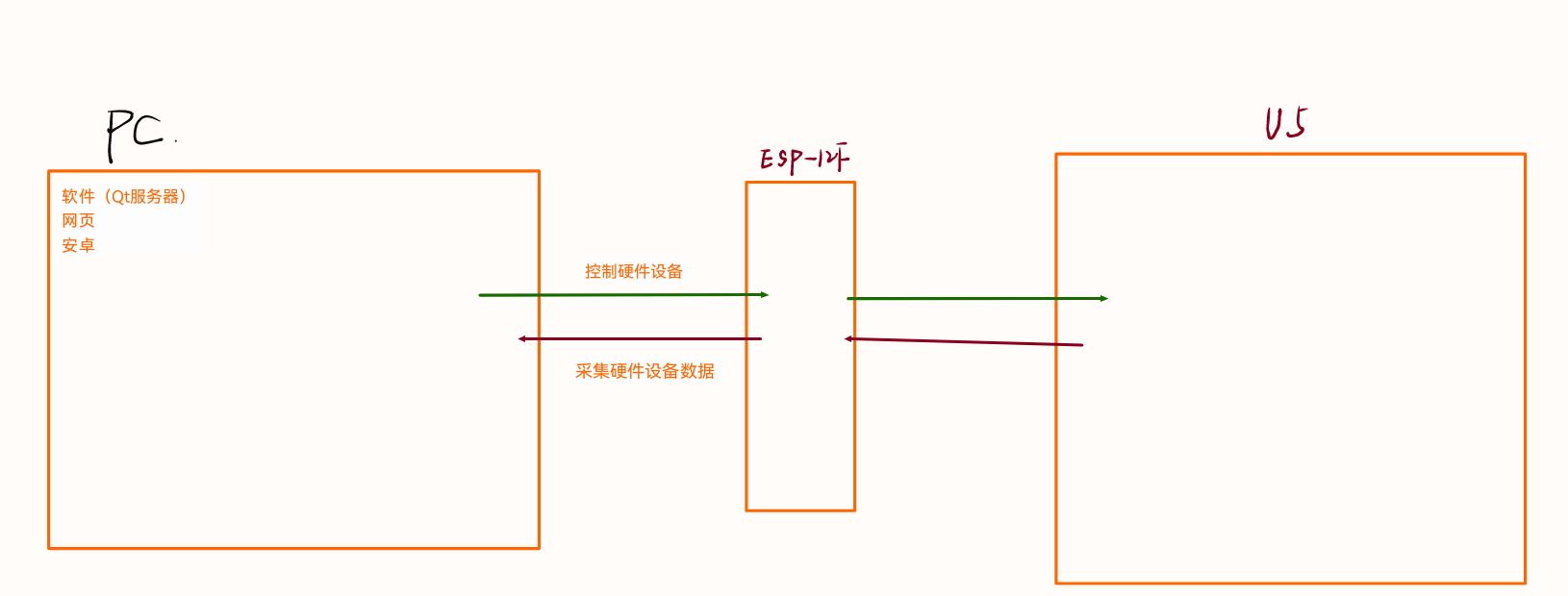

U5（采集温湿度以及可以控制设备）----------->WIFI-------------------->展示在QT服务器端

QT服务器端发送命令（点击按钮）---------------->WIFI-------------------->控制设备开关

如果要实现上述效果，WIFI组件需要将U5发送过来的数据正确发送给服务器端；将服务器发送的指令正确识别并发送给U5。但WIFI组件本身不具备这样的能力，需要烧入程序（也就是所说的固件）？那如何烧入固件？又如何与U5芯片连接来实现通信呢？

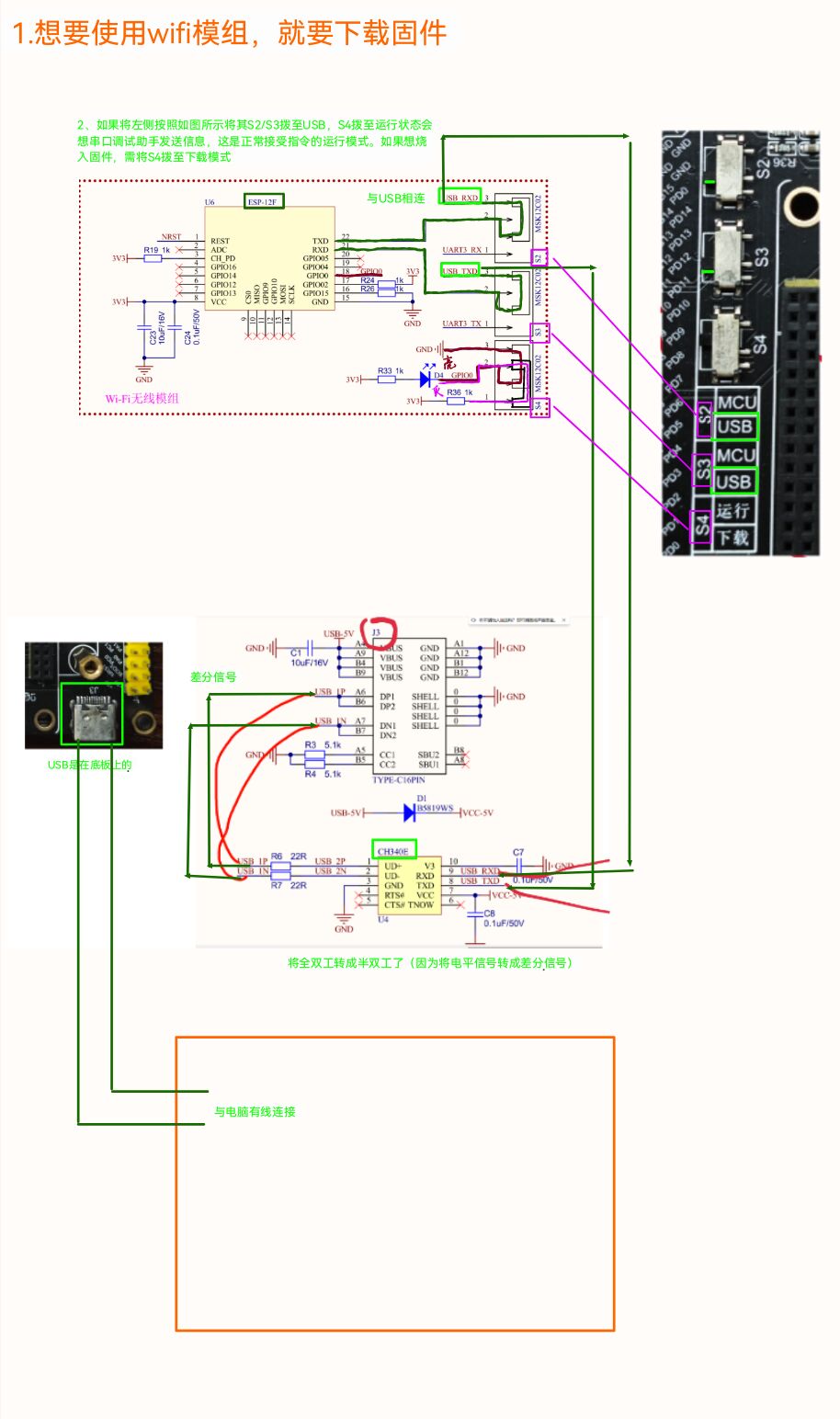

如何烧入固件?

GPIO0:控制WIFI模式，GPIO0为低电平是下载模式，高电平为运行模式

运行和下载模式

运行模式:此时串口为正常的通信功能--->接收AT指令

下载模式：此时串口为下载固件的功能

2.WIFI设备与其他设备之间的连接
1.将电脑端通过USB接口(底板type-c接口）与WIFI相连

22号引脚 TXD为WIFI模组的串口发送引脚

21号引脚 RXD为WIFI模组的串口接收引脚

【注意】为什么不直接将WIFI与USB相连？

WIFI是TTL电平信号，USB是差分信号，使用CH340进行电平转换TTL---->USB

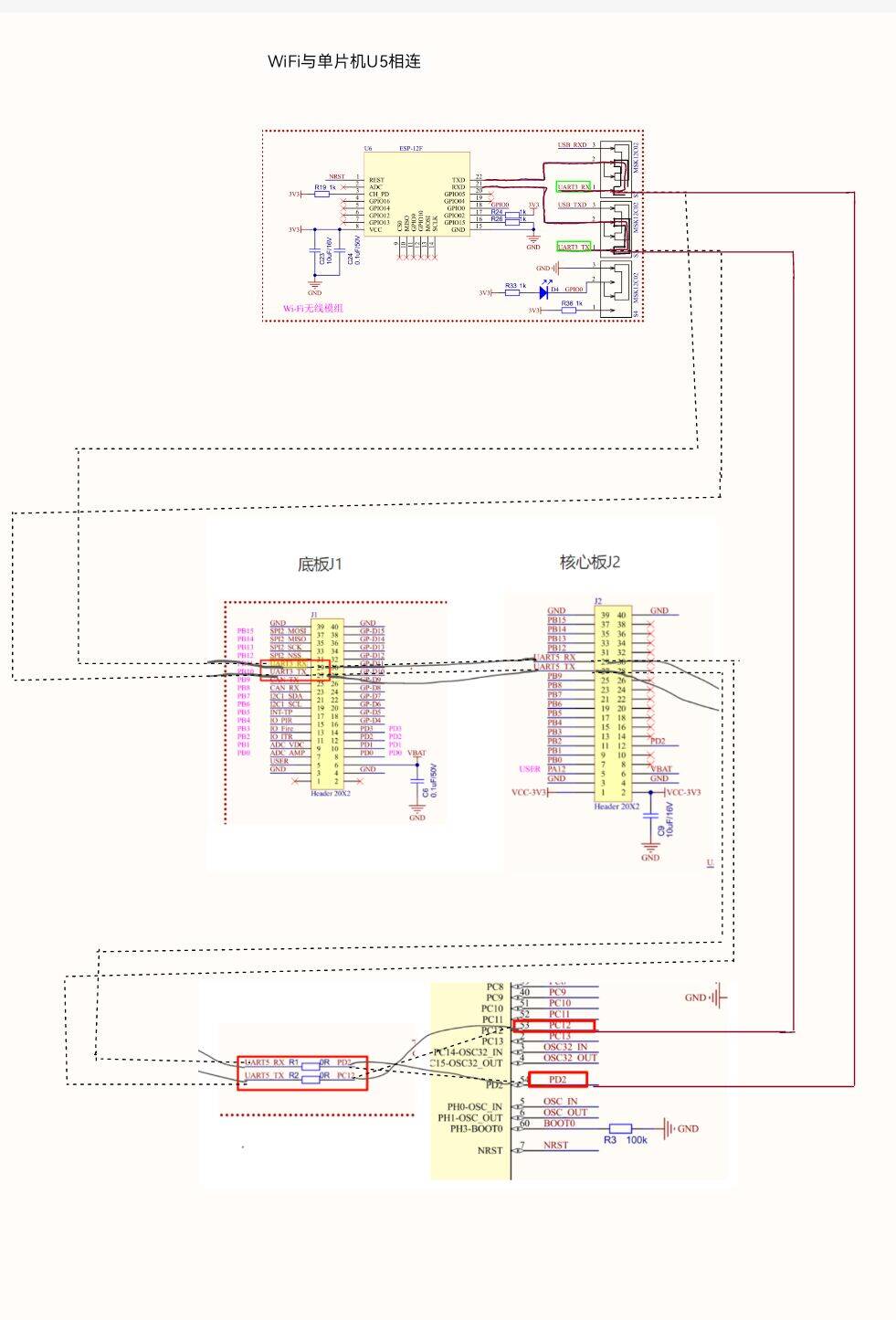

2.U5与WIFI相连

wifi-----U5引脚--------U5内部

RX--- ---PD2----------串口5-TX

TX-------PC12---------串口5-RX

3.运行模式--->①与PC直接相连，也就是串口调试助手
3.1 AT指令

(1) 复位：AT+RST

这个指令就是复位指令，也可以通过按板子上的reset复位键进行复位，复位后会断开之前的连接，相当于重启。

(2) 设置WiFi模式：AT+CWMODE=

查询/设置 Wi-Fi 模式 (Station/SoftAP/Station+SoftAP)

0: 无 Wi-Fi 模式，并且关闭 Wi-Fi RF

1: Station 模式---------可以连接其他热点

2: SoftAP 模式---------变身成为一个路由器，可以发射wifi信号成为一个热点

3: SoftAP+Station------模式 混合模式

这里我们要联网，所以选择模式1，连接热点。

(3) 连接WiFi热点：AT+CWJAP="热点名字","热点密码"

这里我们用电脑开热点，因为大多数WiFi模组（比如我使用的ESP12-F模组 ）只兼容2.4GHz频段；且ESP12-F模组是低功耗模组，而2.4G模组功耗更低，信号穿透能力更强，覆盖范围更广，复杂环境下稳定性更高。

(4) 连接服务器：AT+CIPSTART="TCP","服务器IP",服务器端口

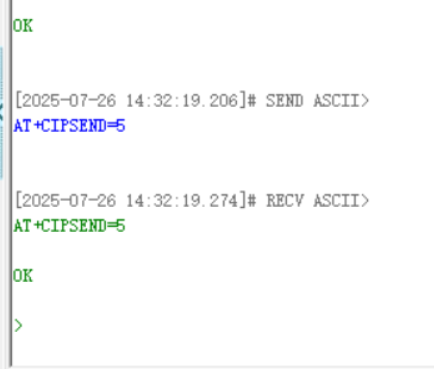

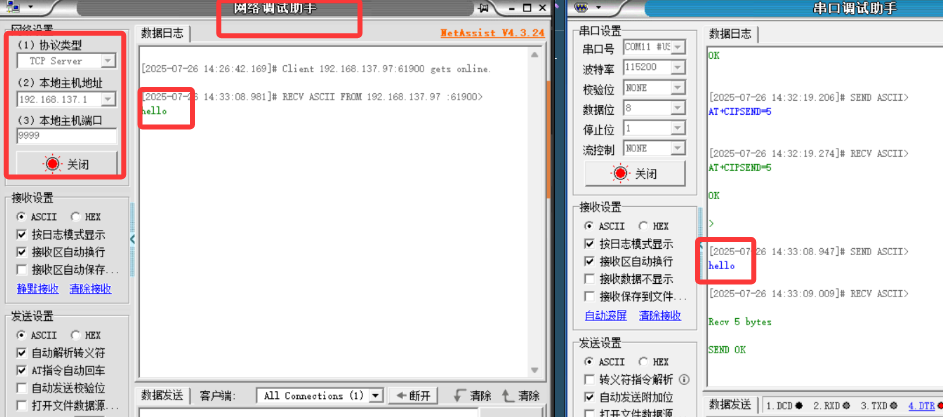

(5) 发送数据：AT+CIPSEND=5 //发送五个字节给服务器

【注意】

这种方式只能实现单次固定长度数据的发送

输入后会出现箭头，表示等待串口向服务器发送五个字节的数据。

3.2什么是透传模式

（1）简介：

透传模式（Transparent Transmission）是一种数据传输方式，设备或系统在通信过程中不对数据内容进行解析或处理，仅作为通道将原始数据完整、无修改地传递给目标端。常见于串口通信、网络协议、物联网设备等场景。

也就是ESP8266作为一个搬运共，不去辨别串口发送过来的数据是什么，只是无脑的发送给服务器。

(2) 设置透传

1.设置透传模式：AT+CIPMODE=1

2.使能透传发送：AT+CIPSEND

之后就可以连续发送数据；

想退出透传模式可以发送"+++"，就会退出透传模式：

4.使用单片机控制WIFI模块
1. 关键开关设置：
  • S2/S3：拨向 MCU方向（连接ESP8266与STM32）
  • S4：拨到 运行模式（使能ESP8266正常工作）
  • Type-C：插入核心板（供电+调试通信）

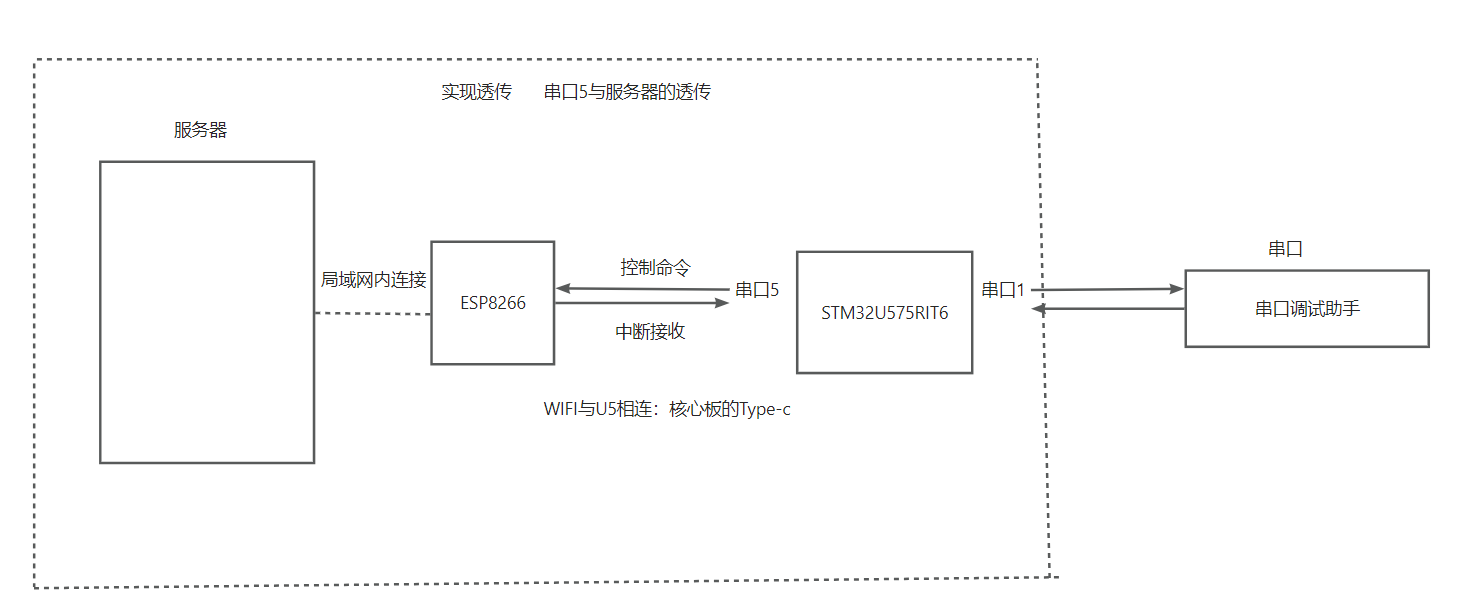

2. 整体流程

1. PC通过串口调试助手（USART1）发送指令给STM32。

2. STM32通过空闲中断接收完整指令，解析指令。

3. STM32通过UART5向ESP8266发送相应的AT指令或数据。

4. ESP8266执行操作（如连接服务器、发送数据等）。

5. ESP8266将服务器返回的数据通过UART5传给STM32。

6. STM32将结果通过USART1格式化输出到PC串口调试助手。

3. 2.wifi驱动代码
#include "wifi.h"int connect_flag = 0; // 是否连接成功的标志
int tt_flag = 0;	  // 是否有网络发过来的透传数据标志char WIFI_Config0(int time) // 找到ready 返回 没有找到返回1
{memset(WiFi_RX_BUF, 0, 1024);WiFi_RxCounter = 0;while (time--){HAL_Delay(100);if (strstr((char *)WiFi_RX_BUF, "ready")){break;}// u1_USART ("WIFI_Config0:=%s",WiFi_RX_BUF);}if (time > 0)return 0;elsereturn 1;
}char WIFI_Config(int time, char *cmd, char *response) // 等待时间 发送内容 判断返回的内容
{memset(WiFi_RX_BUF, 0, 1024);WiFi_RxCounter = 0;ESP8266_USART("%s\r\n", cmd);while (time--){HAL_Delay(100);if (strstr((char *)WiFi_RX_BUF, response)){break;}// u1_USART("%d ", time);}if (time > 0)return 0;elsereturn 1;
}char WIFI_Router(int time) // 配置WIFI名和密码
{memset(WiFi_RX_BUF, 0, 1024);WiFi_RxCounter = 0;//	ESP8266_USART("AT+CIPMUX=0");//	HAL_Delay(100);ESP8266_USART("AT+CWJAP=\"%s\",\"%s\"\r\n", ID, PASSWORD);while (time--){HAL_Delay(1000);if (strstr((char *)WiFi_RX_BUF, "OK")){break;}u1_USART("连接路由倒计时: %d\r\n ", time);}if (time > 0)return 0;elsereturn 1;
}char WIFI_ConnectTCP(int time) // 配置TCP
{memset(WiFi_RX_BUF, 0, 1024);WiFi_RxCounter = 0;ESP8266_USART("AT+CIPSTART=\"TCP\",\"%s\",%d\r\n", ServerIP, ServerPort);while (time--){HAL_Delay(100);if (strstr((char *)WiFi_RX_BUF, "OK")){break;}u1_USART("正在建立TCP连接 ：%d ", time);}if (time > 0)return 0;elsereturn 1;
}enum WIFI_STATE
{WIFI_READY = 0,WIFI_CONFIG1,WIFI_ROUTER,WIFI_CONFIG2,  //进入透传模式WIFI_CONNECT, //连接服务器WIFI_CONFIG3,WIFI_COMPLETE	//连接完成};#define WAIT_TIME 1000void WIFI_Connect()//状态机
{int state = WIFI_READY;  //默认等待复位while (1){if(state == WIFI_COMPLETE){u1_USART("连接服务器完成并开启透传!\r\n");memset(WiFi_RX_BUF,0,1024);//WIFI_SendData("hello world");break;  //这里直接跳出while(1)循环即可}switch (state){case WIFI_READY://检测是否手动复位了/*0、按键复位*/u1_USART("0、准备按键复位!\r\n");if (WIFI_Config0(100))//判是否收到ready{u1_USART("按键复位失败!\r\n");HAL_Delay(WAIT_TIME);}else//成功了 找到了{u1_USART("按键复位成功!\r\n");state = WIFI_CONFIG1;}break;case WIFI_CONFIG1:/*1、配置WIFI模式*/u1_USART("1、准备配置WIFI模式!\r\n");if (WIFI_Config(50, "AT+CWMODE=1\r\n", "OK"))//发送命令 检测OK{u1_USART("配置WIFI模式失败!\r\n");HAL_Delay(WAIT_TIME);break;}else//成功u1_USART("配置WIFI模式成功!\r\n");u1_USART("\r\n");/*2、重启(命令方式)*/u1_USART("2、准备复位!\r\n");if (WIFI_Config(50, "AT+RST\r\n", "ready")){u1_USART("复位失败!\r\n");HAL_Delay(WAIT_TIME);break;}elseu1_USART("复位成功!\r\n");u1_USART("\r\n");/*3、取消自动连接*/u1_USART("3、准备取消自动连接\r\n");if (WIFI_Config(50, "AT+CWAUTOCONN=0\r\n", "OK"))//取消热点自动连接 检测OK{u1_USART("取消自动连接失败!\r\n");HAL_Delay(WAIT_TIME);break;}elseu1_USART("取消自动连接成功!\r\n");WiFi_RxCounter = 0;state = WIFI_ROUTER;break;case WIFI_ROUTER:/*4、连接路由器*/u1_USART("4、准备连接路由器\r\n");if (WIFI_Router(50))//连接热点并检测是否连接成功{u1_USART("连接路由器失败!\r\n");HAL_Delay(WAIT_TIME);}else{u1_USART("连接路由器成功!\r\n");state = WIFI_CONFIG2;}break;case WIFI_CONFIG2:/*5、配置单路连接模式*/u1_USART("5、准备配置单路连接模式!\r\n");if (WIFI_Config(50, "AT+CIPMUX=0\r\n", "OK"))//配置单路连接{u1_USART("配置单路连接模式失败!\r\n");HAL_Delay(WAIT_TIME);break;}else{u1_USART("配置单路连接模式成功!\r\n");}u1_USART("\r\n");/*6、开启透传模式*/u1_USART("6、准备开启透传模式\r\n");if (WIFI_Config(50, "AT+CIPMODE=1\r\n", "OK")){u1_USART("开启透传模式失败!\r\n");HAL_Delay(WAIT_TIME);break;}else{u1_USART("开启透传模式成功!\r\n");}state = WIFI_CONNECT;break;case WIFI_CONNECT:/*7、建立TCP连接*/u1_USART("7、准备建立TCP连接\r\n");if (WIFI_ConnectTCP(50))//连接TCP{u1_USART("建立TCP连接失败!\r\n");HAL_Delay(WAIT_TIME);}else{u1_USART("建立TCP连接成功!\r\n");state = WIFI_CONFIG3;}break;case WIFI_CONFIG3:/*8、进入透传模式*/u1_USART("8、准备进入透传模式\r\n");if (WIFI_Config(50, "AT+CIPSEND\r\n", "\r\nOK\r\n\r\n>")){u1_USART("进入透传模式失败!\r\n");HAL_Delay(WAIT_TIME);}else{u1_USART("进入透传模式成功!\r\n");state = WIFI_COMPLETE;connect_flag = 1;break;}default:break;}}
}//int WIFI_SendData(const char *data)
//{
//	ESP8266_USART("%s", data);
//	//u1_USART("数据发送完成\r\n");
//	return 0;
//	if (WIFI_Config(10, "AT+CIPSEND=5\r\n", ">"))
//	{
//		ESP8266_USART("%s", data);
//		u1_USART("数据发送完成\r\n");
//		return 0;
//	}
//	else
//	{
//		u1_USART("数据发送失败!\r\n");
//		return -1;
//	}
//}

/r/n

/r:回到当前行行首；

/n:回到下一行的这个位置
