ProfiNet从站转Modbus TCP网关技术详解

ProfiNet从站转Modbus TCP网关，型号：SG-PNh750-TCP-210。作为工业通信协议转换的核心设备，实现了Profinet网络与Modbus TCP设备的高效互联。该网关由天津滨海新区三格电子科技有限公司研发，专注于解决异构工业总线系统间的数据互通难题，适用于智能制造、能源监控、智能建筑等多元化场景。下面从核心技术、硬件设计、应用配置及行业价值四个维度展开深度解析。

一、核心技术：双协议映射与实时通信

1、协议角色与数据透明传输
网关在Profinet侧作为从站（Device），接受Profinet主站（如西门子PLC）的控制指令；在Modbus TCP侧可灵活配置为主站（客户端）或从站（服务器）。通过预定义的数据映射表，实现Profinet IO数据区与Modbus寄存器地址的自动转换，无需用户编写底层协议代码，即可完成双向数据透明传输。

2、实时性与兼容性保障
采用西门子专用Profinet芯片解决方案，支持PROFINET V2.31协议及实时（RT）通信模式，符合国际标准IEC 61158-5-10和国家标准GB/T 25105-2014。Modbus TCP端兼容10/100Mbps自适应以太网，支持01H（读线圈）、03H（读保持寄存器）、10H（写多寄存器）等8种核心功能码，覆盖绝大多数工业设备的数据交互需求。

3、冗余与容错机制
支持双电源冗余供电（12-24V DC） 和环网拓扑，内置以太网交换机可通过两个RJ45接口构建菊花链或环形网络，提升系统可靠性。电磁兼容性达到工业四级防护（EFT Level 4、浪涌Level 2、静电Level 3），适应-20℃~+60℃宽温环境。

二、硬件架构：紧凑设计与工业级可靠性

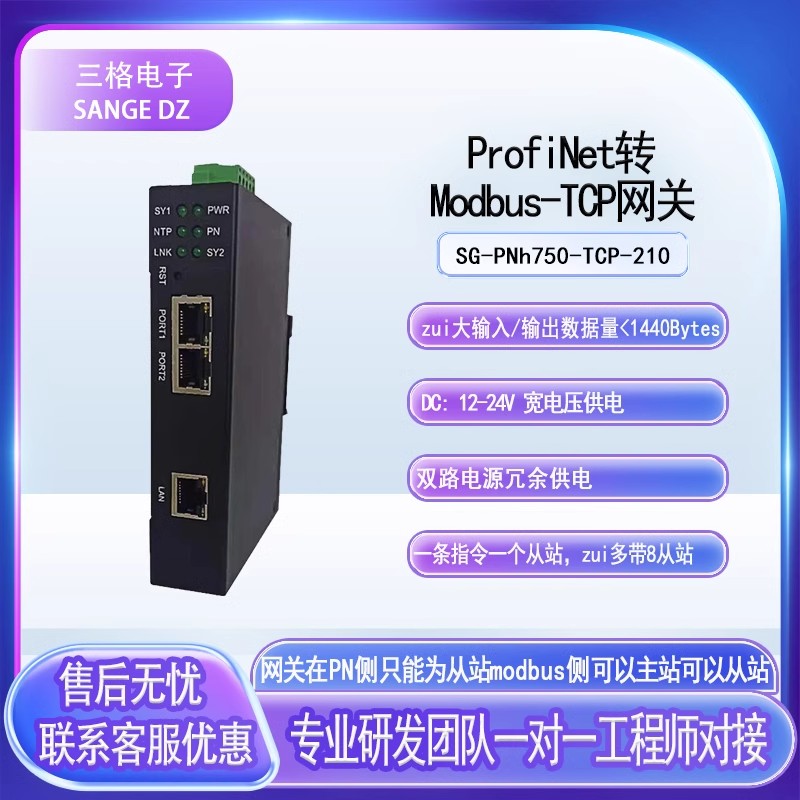

1、接口配置

双路Profinet网口：支持100BASE-TX速率，MDI/MDIX自动翻转，可串联多台设备组成链式网络。

独立Modbus TCP网口：带AUTO-MDIX功能，直连或交叉网线自适应。

电源冗余端子：支持压线端子与DC插头双输入，配备PE接地端子抗干扰。

2、结构设计
尺寸仅132mm×100mm×26mm，重约300g，支持35mm导轨安装，IP20防护等级适应控制柜内密集部署。

3、状态可视化
六路LED指示灯实时显示运行状态：

PWR ：电源正常（常亮）

PN：Profinet通信状态（闪烁/常亮）

LNK ：Modbus TCP连接建立（常亮）

三、软件配置：零编程快速部署

1、GSD文件选择模式
通过加载不同GSD文件切换Modbus TCP端角色：

从站模式：使用GSDML-V2.4-ModbusTCP-Slave-20220106.xml，网关作为Modbus TCP服务器等待连接。

主站模式：使用GSDML-V2.4-ModbusTCP-Master-20220106.xml，网关主动访问Modbus设备。

2、配置流程示例（以西门子PLC为例）
Step 1：在TIA Portal中导入GSD文件，将网关添加为Profinet从站。
Step 2：分配输入/输出数据长度（各≤1440字节）。
Step 3：通过网页管理界面设置Modbus设备IP及寄存器映射地址。
Step 4：下载配置至PLC，网关自动建立数据通道。

关键优势：配置过程无需编写脚本，工程师仅需理解数据映射逻辑，1小时内可完成系统集成。

四、应用场景

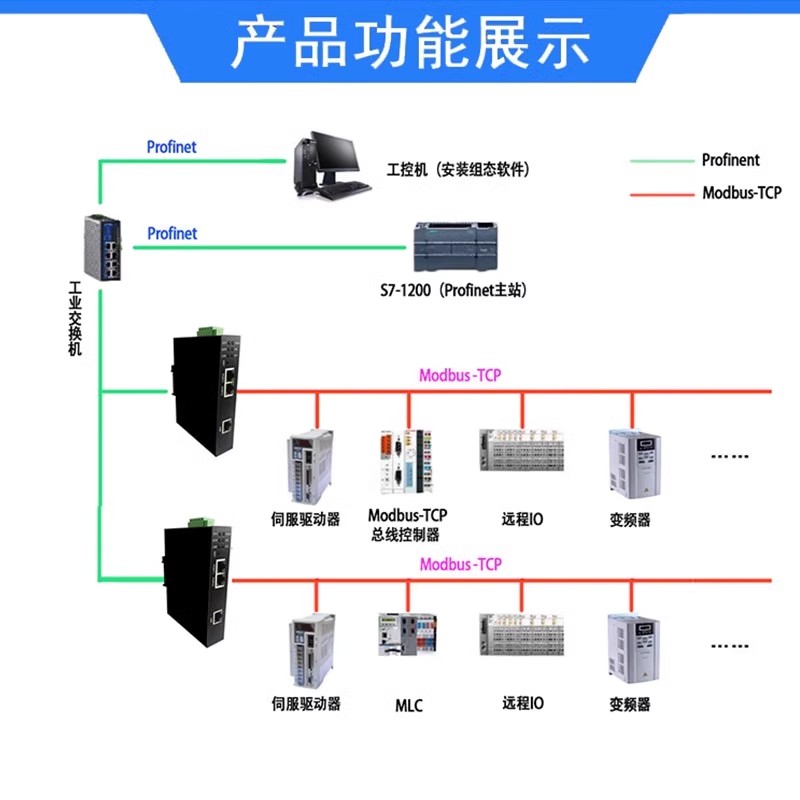

PLC控制非Profinet设备：将Modbus TCP接口的智能电表、温控器、变频器接入西门子PLC系统，实现能源数据实时采集。

旧设备改造：保留原有Modbus TCP设备（如老式DCS），避免硬件更换成本，无缝升级至Profinet架构。

注：对于需Profinet主站功能的场景（如Modbus TCP PLC控制Profinet伺服驱动器），可选用三格电子的SG-TCP-Profinet(M)主站网关（支持128个从站）。
