MGER作业

ops 2025/7/27 11:57:24

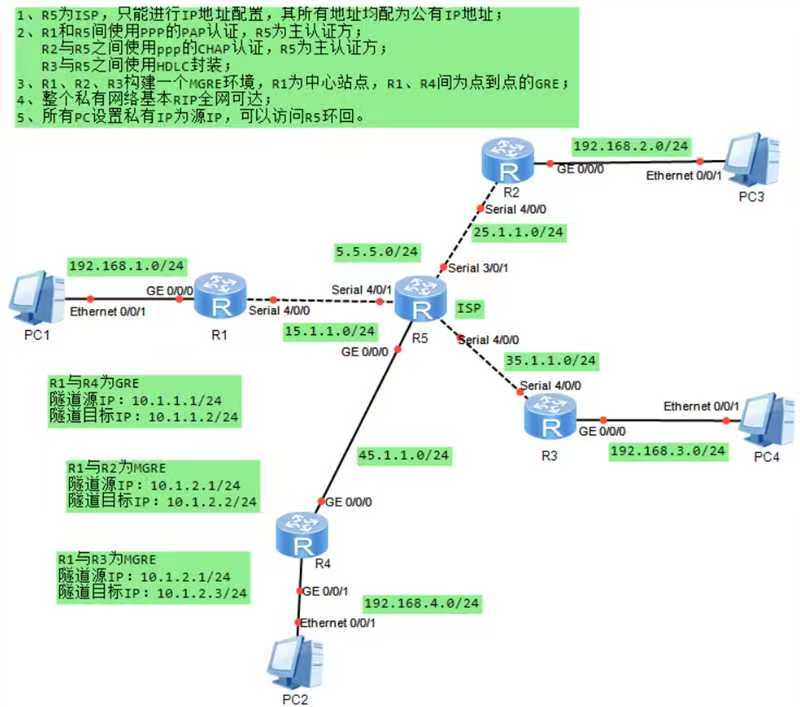

实验拓扑

实验要求

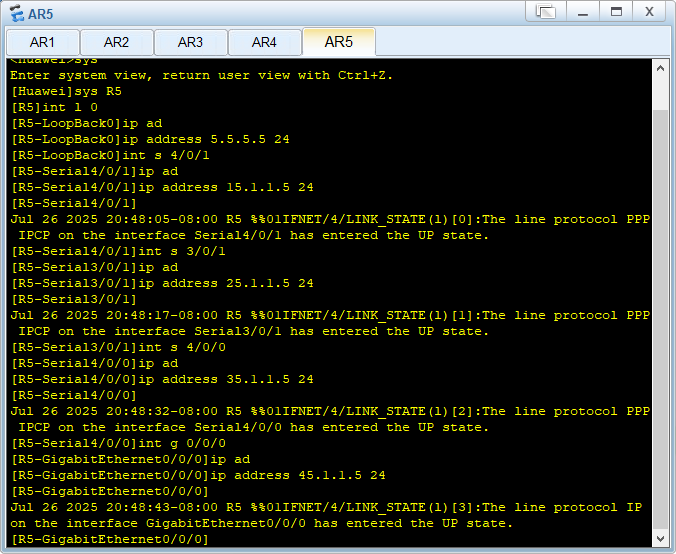

1、R5 为 ISP，只能进行 IP 地址配置，其所有地址均配为公网 IP 地址；

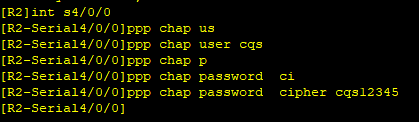

2、R1 和 R5 间使用 PPP 的 CHAP 认证，R5 为主认证方；
R2 与 R5 之间使用 HDLC 封装；
3、R1、R2、R3 构建一个 mGRE 环境，R1 为中心站点，R1、R4 间为点到点的 GRE；
4、整个私有网络基于 RIP 全网可达；

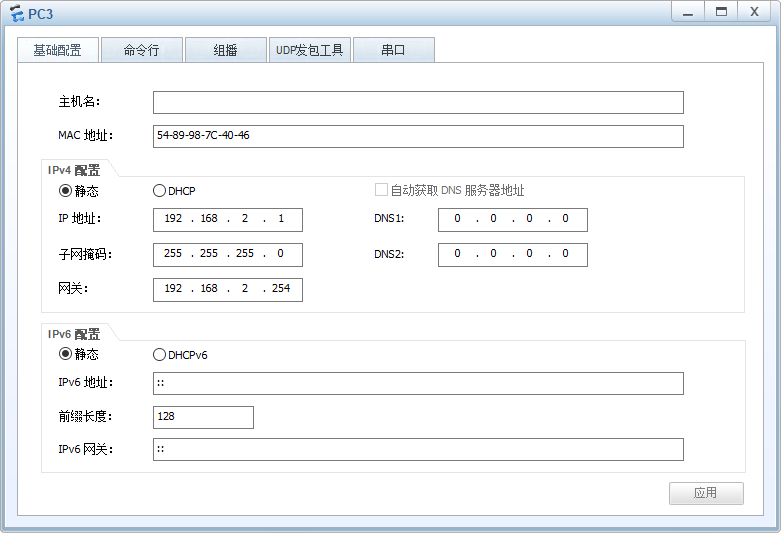

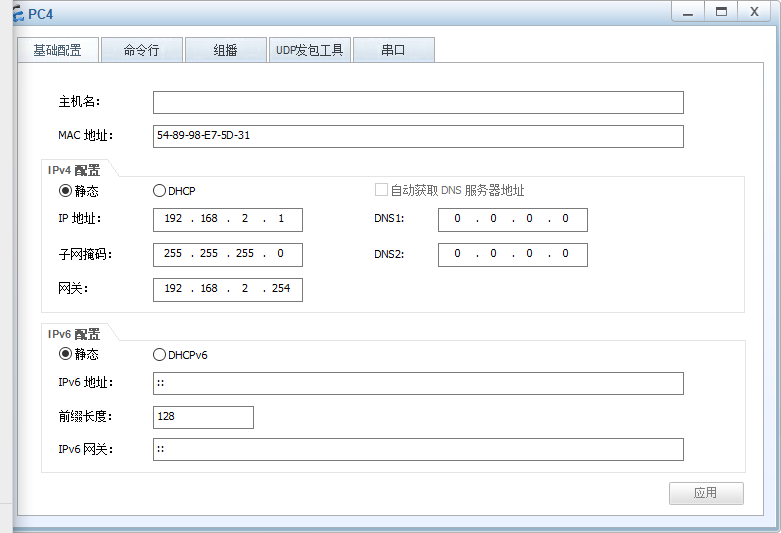

5、所有 PC 设置私有 IP 为源 IP，可以访问 R5 环回。

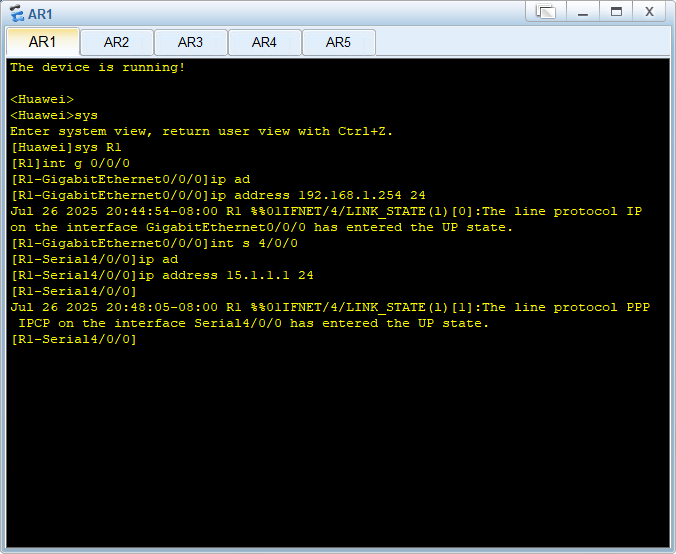

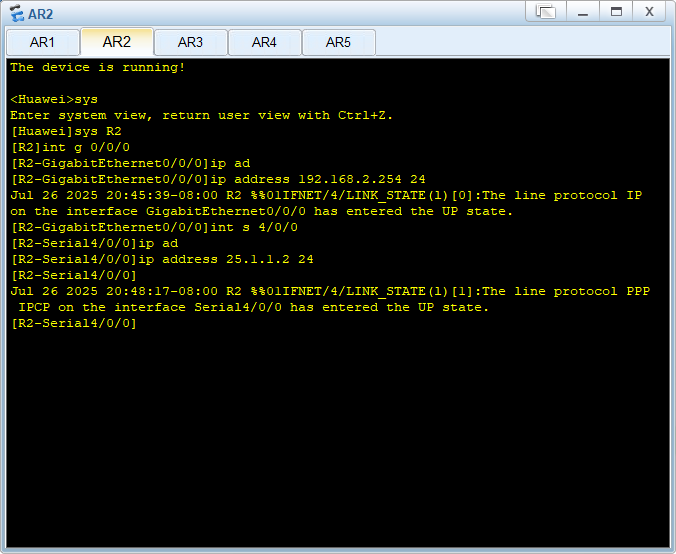

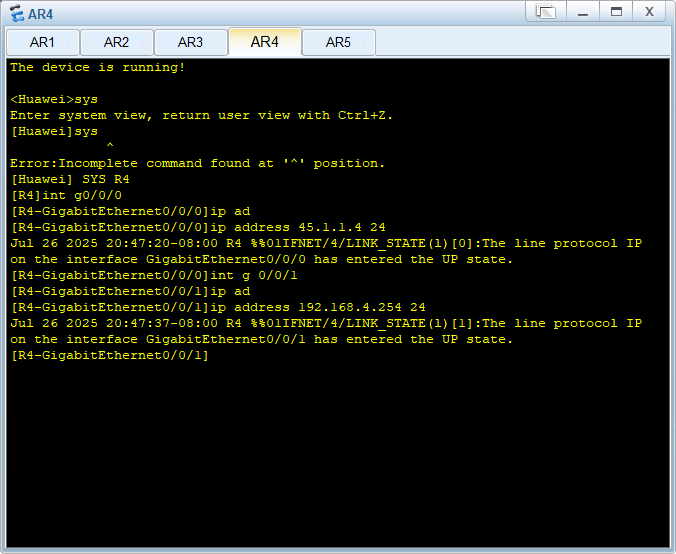

实验过程

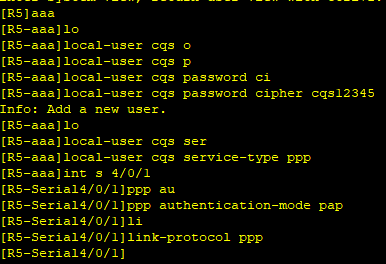

PAP、CHAP、HDLC

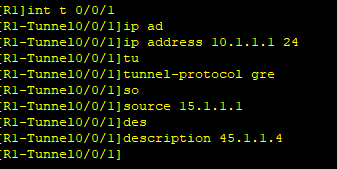

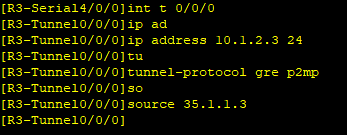

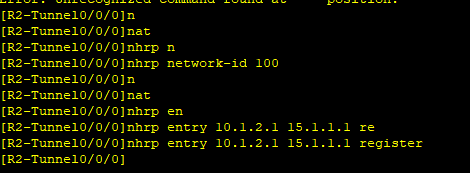

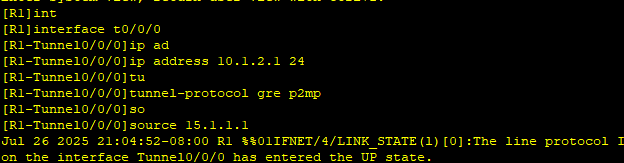

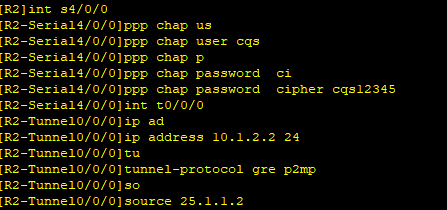

R1、R2、R3 构建一个 mGRE 环境，R1 为中心站点，R1、R4 间为点到点的 GRE；

4、整个私有网络基于 RIP 全网可达；
5、所有 PC 设置私有 IP 为源 IP，可以访问 R5 环回。

电脑蓝屏了下面的手打了

rip 1version 2 network 192.168.1.0  network 10.1.1.0     network 10.1.2.0     network 15.1.1.0

rip 1version 2network 192.168.2.0  network 10.1.2.0    network 25.1.1.0


rip 1version 2network 192.168.3.0 network 10.1.2.0    network 35.1.1.0


rip 1version 2network 192.168.4.0  network 10.1.1.0     network 45.1.1.0

ip route-static 192.168.1.0 255.255.255.0 15.1.1.1
ip route-static 192.168.2.0 255.255.255.0 25.1.1.1
ip route-static 192.168.3.0 255.255.255.0 35.1.1.1
ip route-static 192.168.4.0 255.255.255.0 45.1.1.1

R1到R4
