前言

一个三级流水线的RISC-V项目，但是更新的会比较慢。因为手上有别的项目，所以只能闲的时候学习。

RISC-V介绍

RISC，即精简指令集处理器，是相对于X86这种CISC（复杂指令集处理器）来说的。RISC-V中的V是罗马数字，也即阿拉伯数字中的5，就是指第5代RISC。
RISC-V是一种指令集架构，和ARM、MIPS这些是属于同一类东西。RISC-V诞生于2010年，最大的特点是开源，任何人都可以设计RISC-V架构的处理器并且不会有任何版权问题。

流水线

本处理器使用了三级流水线，即取指、译码和执行，设计的目标就是要对标ARM的Cortex-M3系列处理器。如果是五级流水线的话就是：取指(IF)，译码(ID)，执行(EX)，访存(访问存储器,MEM)，写回(数据写回到目标寄存器,write back)。三级流水线中的执行包括了访存和写回。

实现目标

本项目实现的是一个三级流水线设计，顺序、单发射、单核的32位RISC-V处理器。采用verilog语言编写。设计目标是对标ARM Cortex-M3系列处理器。

开发环境

RTL代码编写：Notepad–
仿真及查看波形：
Linux VCS+Verdi（前面出过一篇博客，有兴趣的可以去看看）

本章内容

编写取指代码并进行简单的验证
即if模块 if_id模块（打一拍）

编写思路

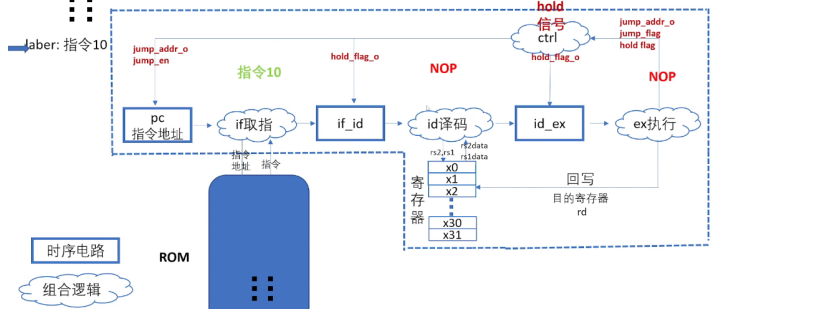

在这里插入图片描述

IF模块

module ifu #(parameter bit          BranchPredictor      = 1'b1)(input wire                      clk,input wire                      rst_n,input wire                      flush_i,      // 冲刷标志input wire[31:0]                flush_addr_i, // 冲刷地址input wire[`STALL_WIDTH-1:0]    stall_i,      // 流水线暂停标志input wire                      id_ready_i,   // ID模块可以接收指令// to ifu_iduoutput wire[31:0]               inst_o,output wire[31:0]               pc_o,output wire                     inst_valid_o,// 指令总线信号（核内部信号）output wire                     instr_req_o,   //请求输出信号input  wire                     instr_gnt_i,   //判断指令是否正常，能否从指令中接收到正确的命令 	input  wire                     instr_rvalid_i,output wire[31:0]               instr_addr_o,  //指令地址输出信号input  wire[31:0]               instr_rdata_i,input  wire                     instr_err_i);

取指的作用就是从PC的到指令地址，然后从ROM中根据指定的地址取出对应的指令
需要注意的是流水线冲刷机制

取指操作

这个过程我们用组合逻辑和一个状态机实现。
状态机主要判断是复位、正在取指还是取值有效结束。

状态机编写

  //req_valid代表请求有效  指令正常且取值流水线未暂停assign req_valid = instr_gnt_i & (~stall_i[`STALL_IF]);always @ (*) beginstate_d = state_q;case (state_q)// 复位S_RESET: begin// 复位撤销后转到取指状态if (rst_n) beginstate_d = S_FETCH;endend// 取指S_FETCH: begin// 取指有效if (req_valid) beginstate_d = S_VALID;endend// 指令有效S_VALID: begin// 取指无效if (~req_valid) beginstate_d = S_FETCH;endenddefault: ;endcaseend
