【DeepSeek×Draw.io 轻松构建UML】智能协作，高效建模
1. 通过DeepSeek生成Mermaid
1.1 明确需求并向 DeepSeek 发送指令
向DeepSeek输入自然语言需求，明确需要生成的UML类型（如类图、时序图、流程图等）和具体内容。
示例指令：
“请根据下述所描述生成UML类图，要求用Mermaid格式输出，业务逻辑描述如下：一个接受不同设备数据，并控制设备交互的的一个程序，主要类有设备类，有设备名称/设备id/设备类型/设备版本属性，设备协议类，决定设备tcp通信方式，有设备类型/设备版本/报文规范/tcp协议解析jar包名属性，设备服务类，有支持协议/ip/端口/名称等属性，有启动停止等方法。还有一个设备管理类，有设备列表/服务列表等属性，还有启动设备/停止设备/关联服务等方法。”
1.2 获取生成的代码
-

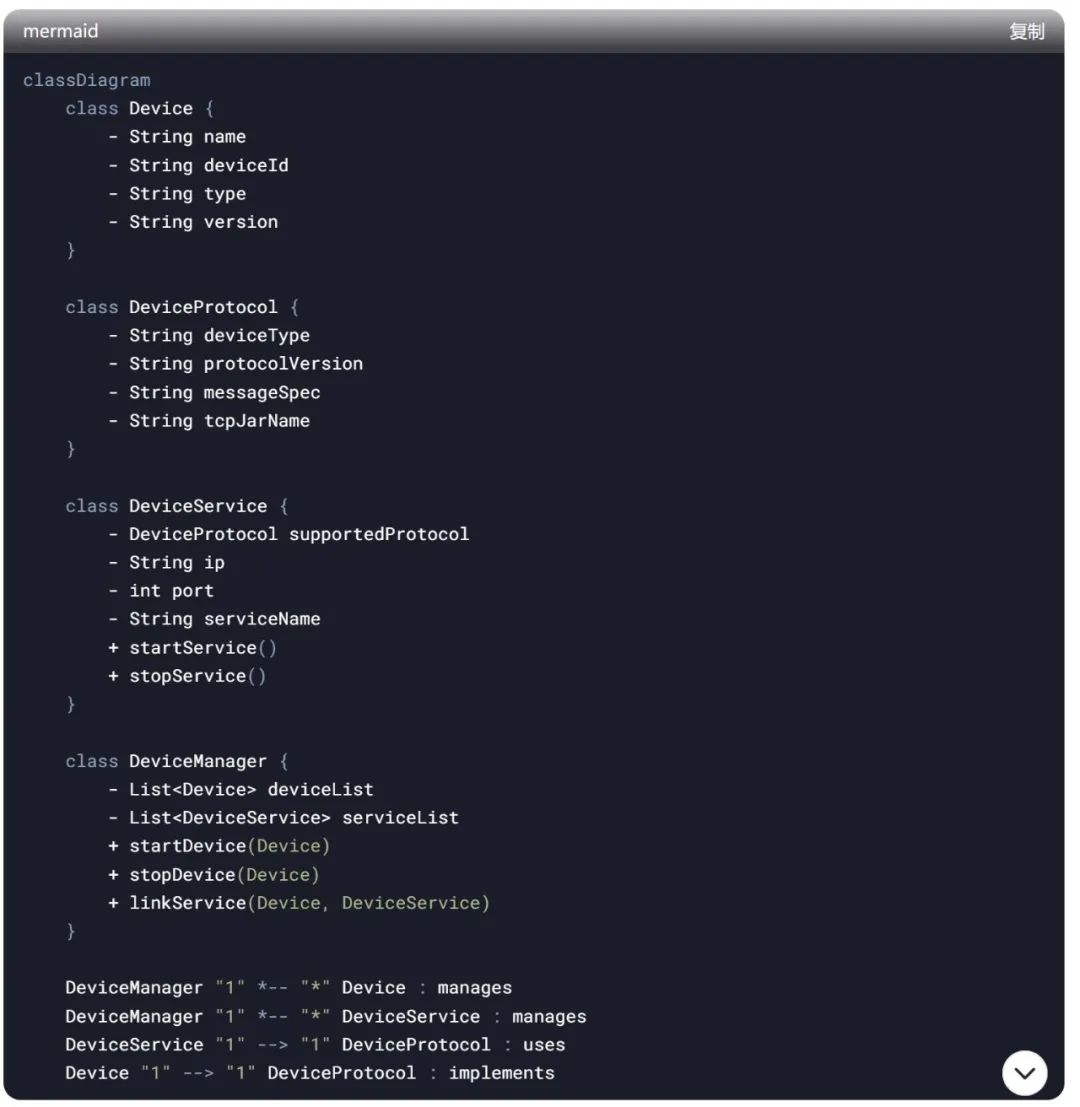

DeepSeek 会根据需求返回对应的Mermaid代码。
2. 在Draw.io中导入并生成图表
-

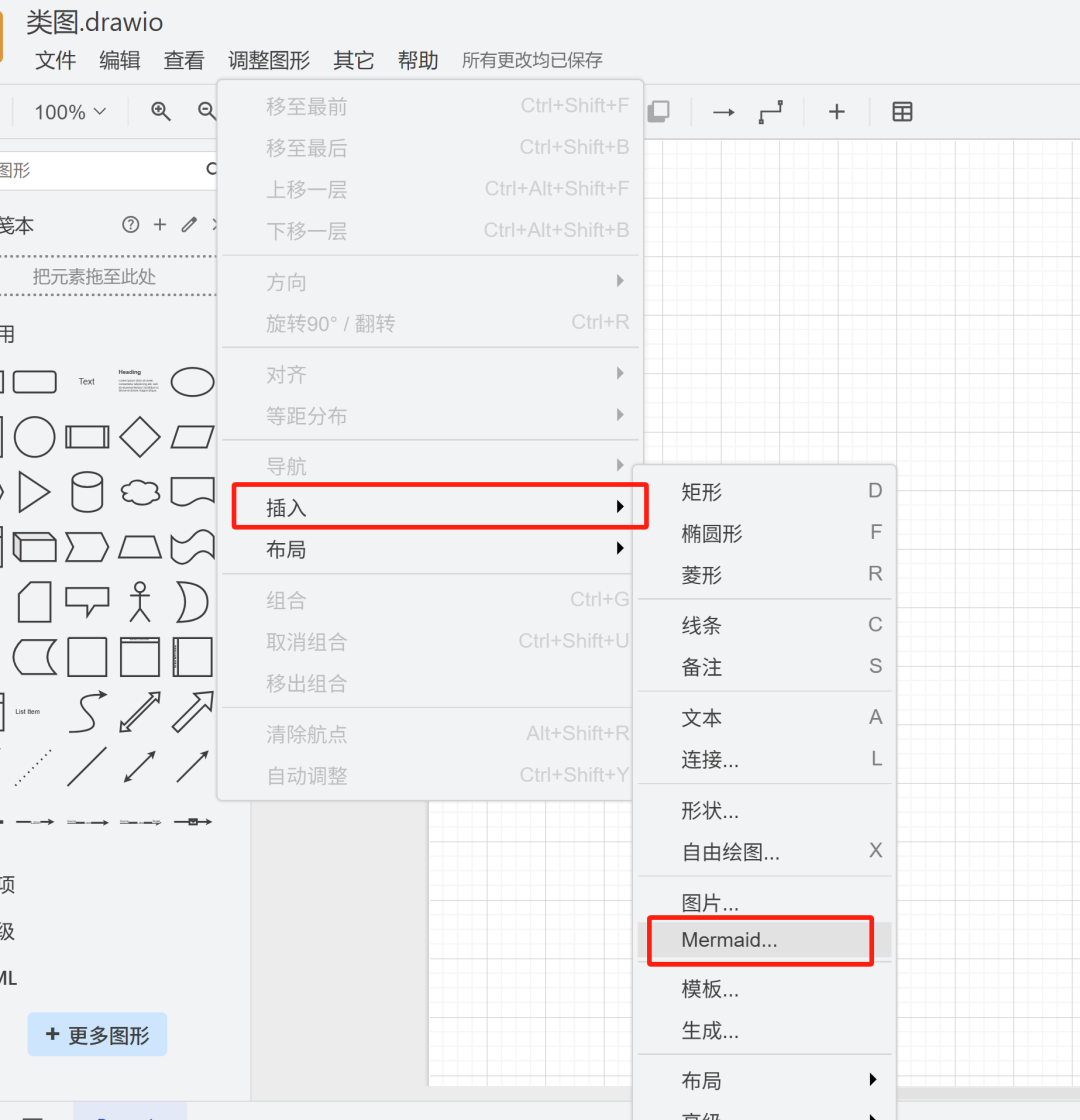

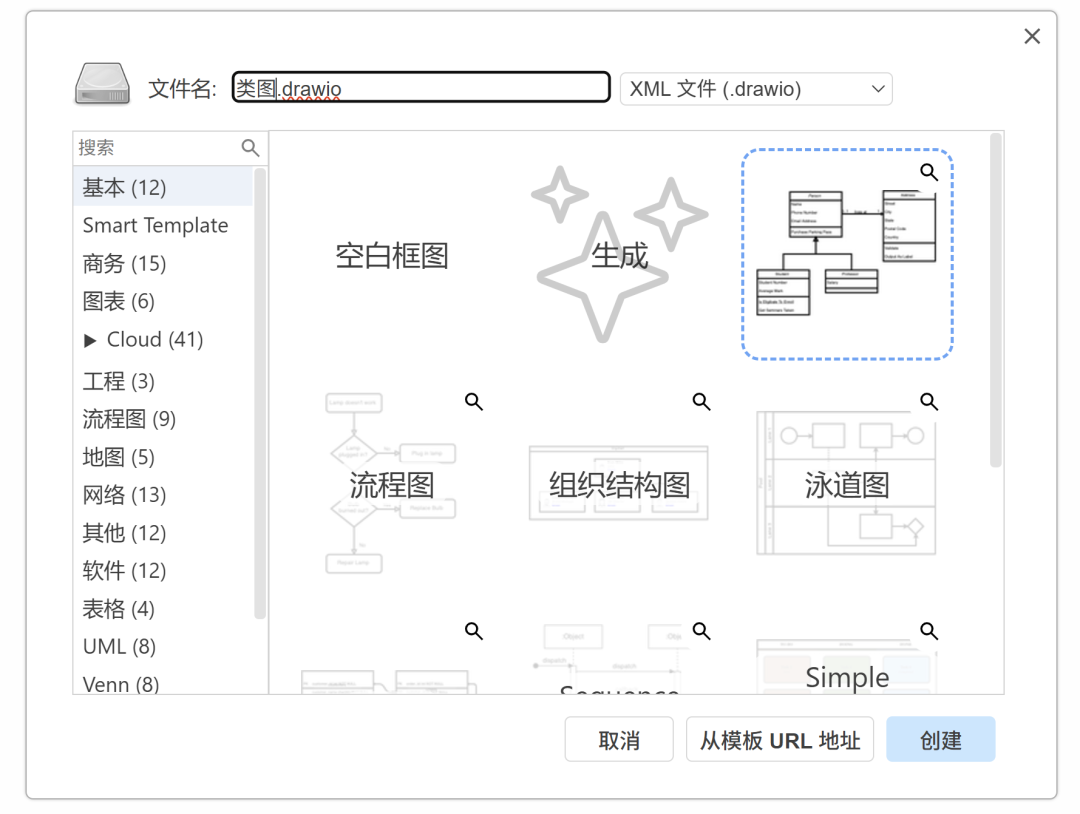

打开Draw.io，点击菜单栏，选择【调整图形】
-
点击【插入】选项，再选择【高级】
-
在高级设置里点击【Mermaid】选项。
-

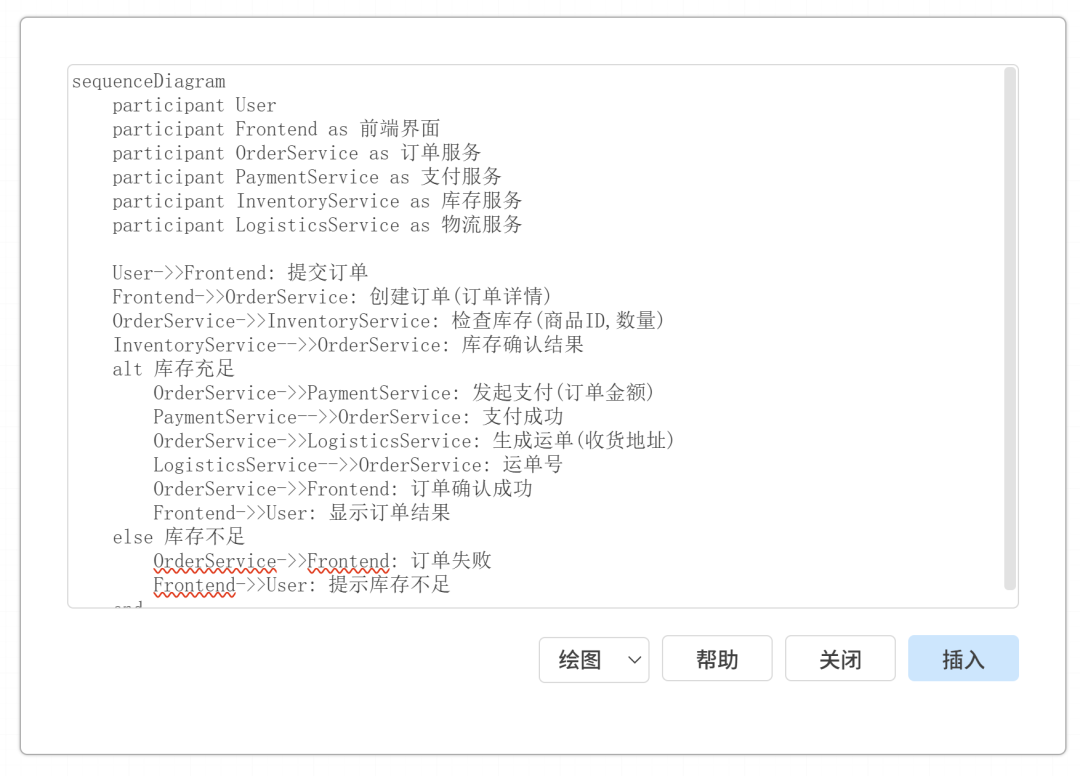

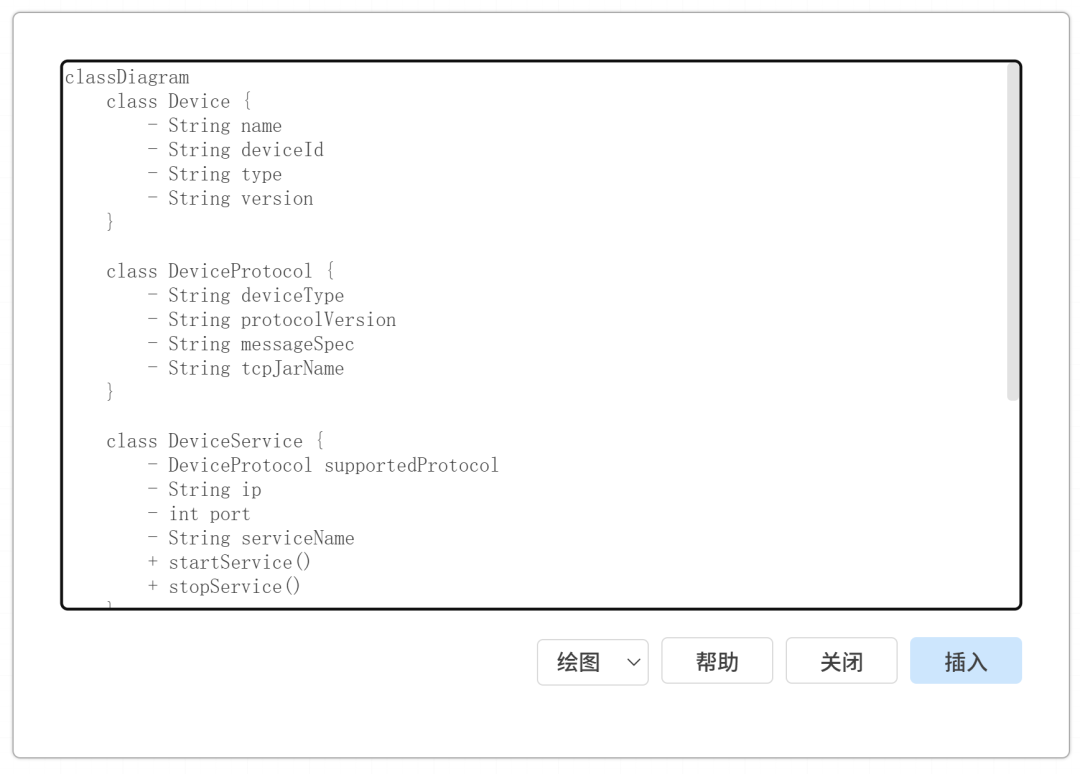

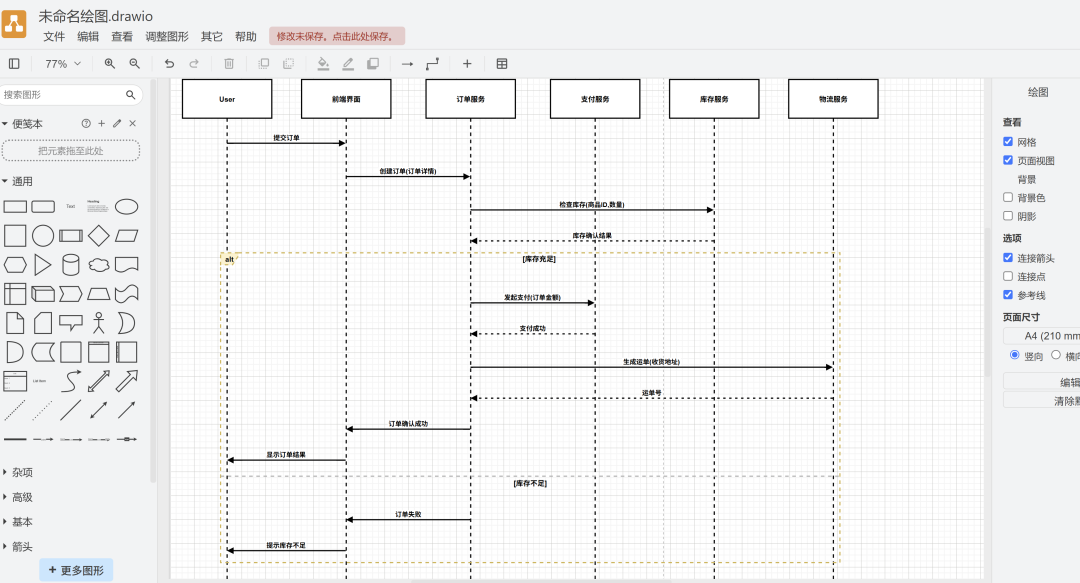

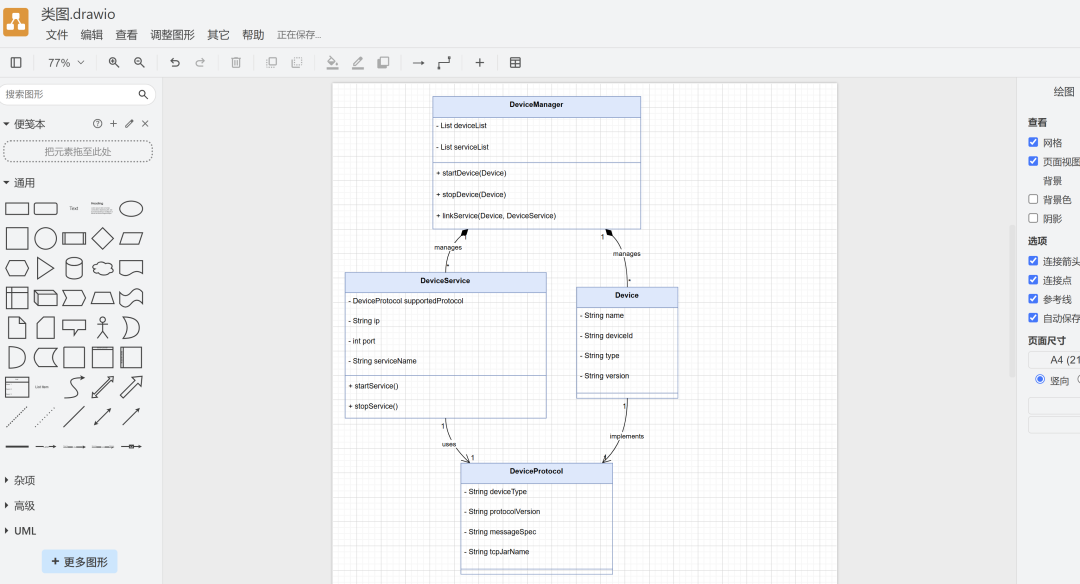

将DeepSeek生成的Mermaind代码复制粘贴进去，点击插入，图表将自动渲染。

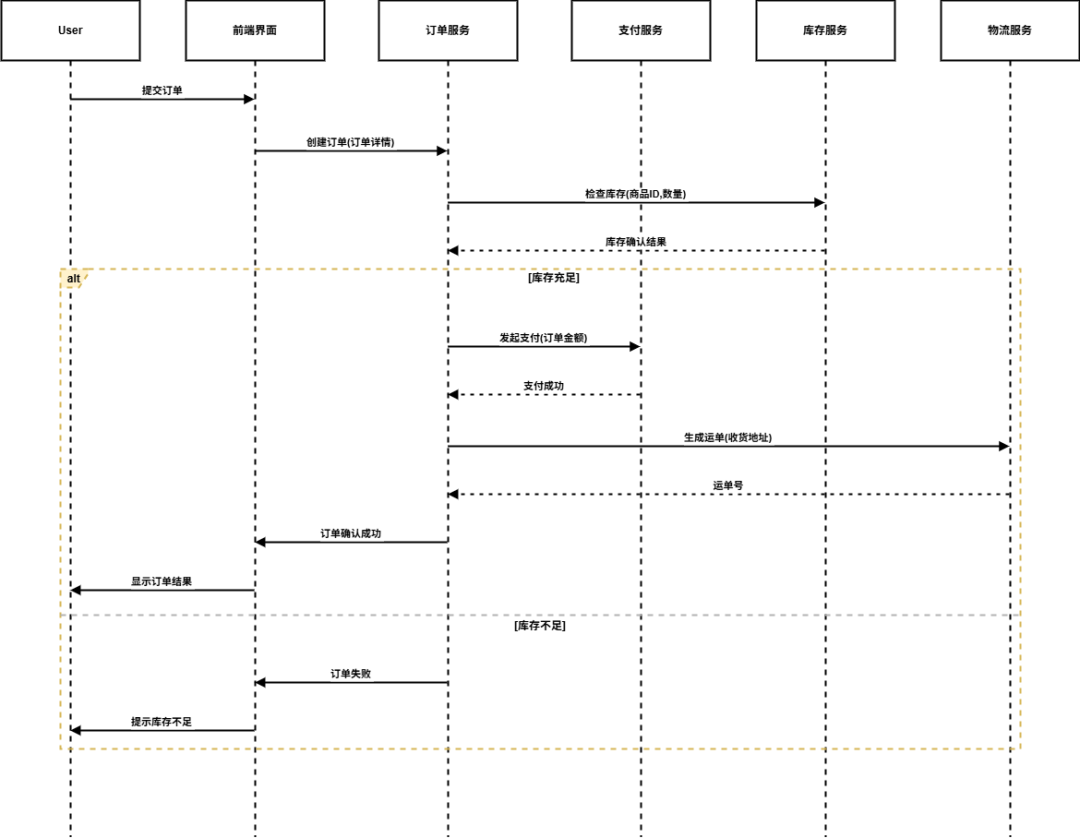

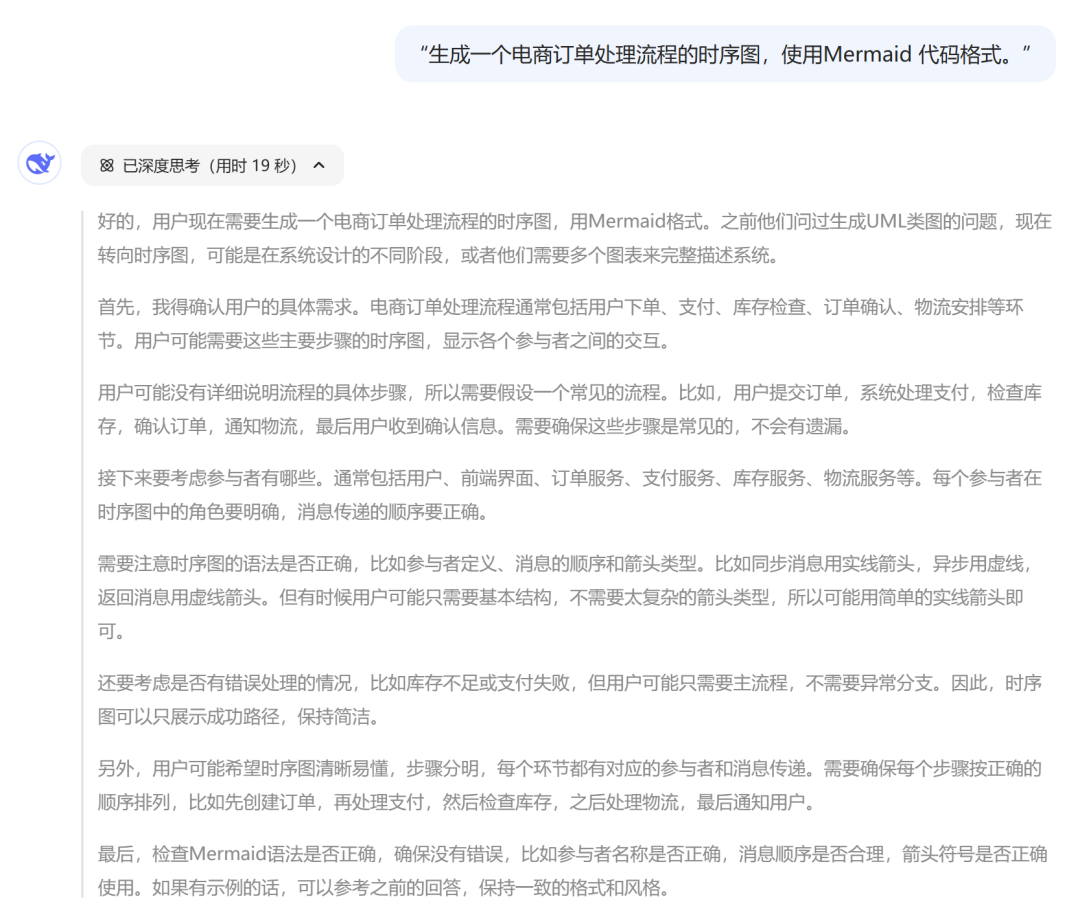

案例2：生成一个电商订单处理流程的时序图
3. 调整与优化图表
修改布局与样式
-
调整元素位置：拖动形状或连线优化布局。
-
修改样式：选中形状后，通过右侧 “格式” 面板调整颜色、字体、边框等属性。
增强逻辑细节
-
添加注释：使用文本框或注释工具补充说明。
-
调整连线类型：选择箭头类型（实线、虚线）表示不同关系（如继承、依赖）
4. 导出与共享
保存与导出
-
保存为 Draw.io 格式：便于后续编辑（
.drawio文件）。 -
导出为图片/PDF：点击 “文件” → “导出为”，选择 PNG、SVG 或 PDF 格式。
协作与分享
通过 “分享” 功能生成链接，邀请团队成员在线协作编辑。
补充技巧
代码微调：若自动生成的图表不完美，可手动修改代码后重新导入。
复用模板：Draw.io 提供多种UML模板，可结合 DeepSeek 生成的代码快速复用。
安全增强：复杂场景下，通过 DeepSeek 补充安全逻辑描述（如验证机制），再手动添加到图表中。
