告别尺寸混乱！CAD 快速看图【比例】功能精准校准，测量标注零误差

在建筑设计、机械制图等专业领域，拿到 CAD 图纸后，经常会遇到测量尺寸与标注尺寸对不上的糟心情况。明明图纸上标注的是 1000mm，可自己测量出来却差一大截，这到底是哪里出了问题？别着急，CAD 快速看图的【比例】功能就是解决这类问题的神器，让测量尺寸和标注尺寸精准匹配，再也不用为尺寸不符发愁！

比例功能有多重要？在 CAD 图纸中，测量尺寸与标注尺寸不符是很常见的问题。造成这种情况的原因有很多，比如图纸在绘制过程中比例设置不正确，或者在传输、转换过程中比例信息丢失等。如果不能正确解决这个问题，会给后续的施工、制造等工作带来很大的麻烦，甚至可能导致严重的质量问题。而 CAD 快速看图的【比例】功能可以轻松解决这个问题。它能让你根据图纸的实际情况，准确设置比例，使测量尺寸与标注尺寸保持一致。不管是建筑平面图中房间的尺寸，还是机械零件图中各部分的尺寸，都能通过比例功能精准校准，让测量结果更加可靠。

下面，就来详细解析 CAD 快速看图【比例】功能的操作指南！

一、准备工作​

想要体验CAD快速看图【比例】功能的高效便捷，可通过官网进行软件下载，还没安装的小伙伴，点击，即可快速下载正版软件，安装过程简单，让你尽快开启精准测量之旅！

图文教程

二、图文教程​

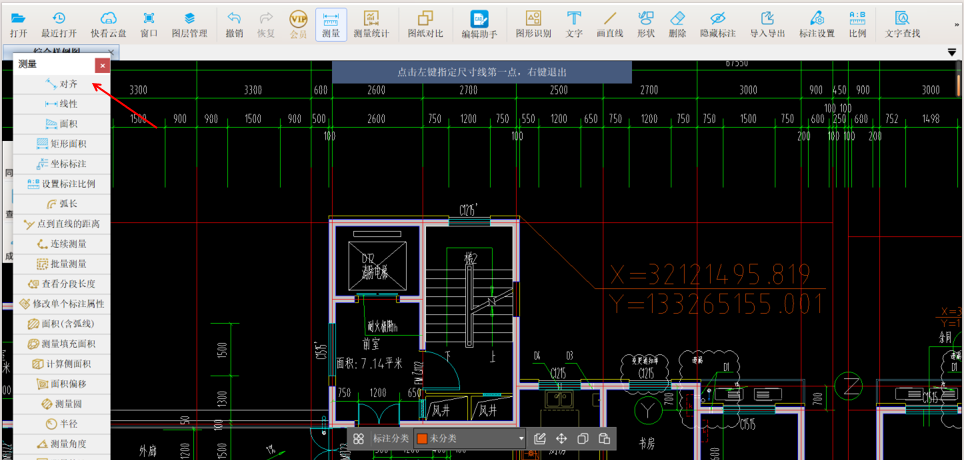

1. 打开需要测量的图纸，首先确定图纸测量尺寸与标注尺寸是否不符，点击【测量】-【对齐】

​

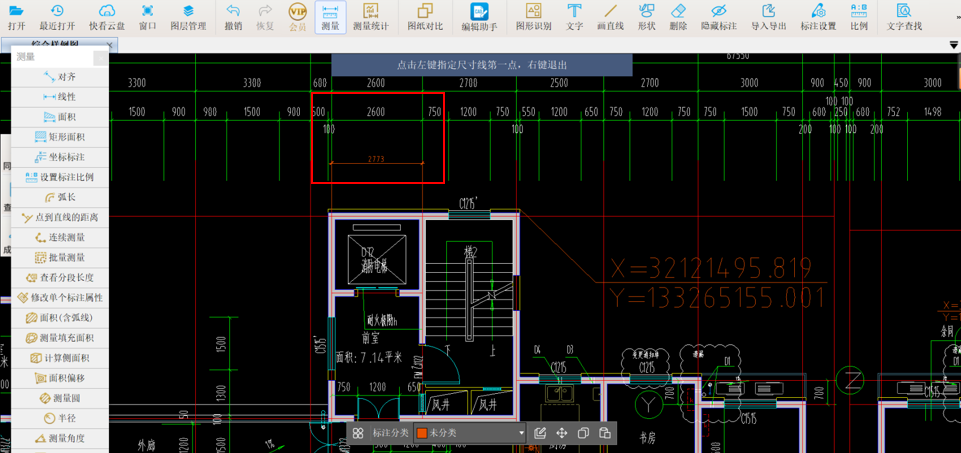

2. 选取有准确标注的线段进行测量，若测量尺寸与标注尺寸不符（如下图框内所示）则需更正，找到上方工具栏中的【比例】进行修改；若两者尺寸符合则不用更改。

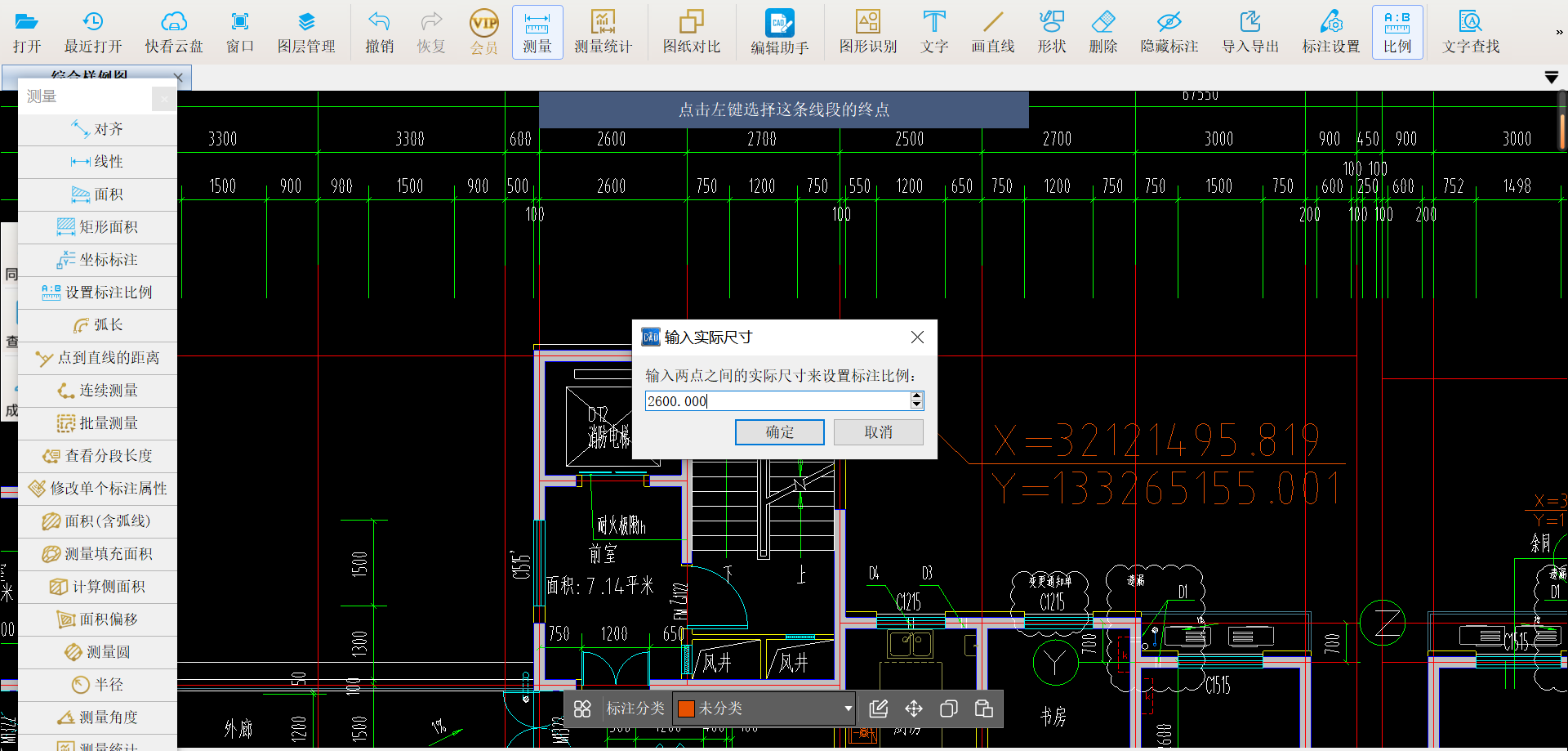

3、点击上方工具栏中的【比例】或者点击【测量】-【设置标注比例】，在弹出的弹窗里输入该线段的正确尺寸值即可完成修改。

4、输入完成后，点击 “确定” 按钮，软件会自动根据你设置的比例对图纸进行校准，同时通过测量对图纸的其他部分进行校验，确保尺寸数据的准确性。如果测量结果仍然与标注尺寸不符，可以重复上述步骤，重新设置比例，直到测量结果与标注尺寸一致为止。

三、注意事项

1、线段选择准确性：在选择已知准确尺寸的线段时，一定要确保选择的线段是图纸中具有代表性的标准线段，避免因选择错误的线段导致比例设置不准确。

2、尺寸输入正确性：在输入线段的实际标注尺寸时，要仔细核对，确保输入的尺寸与图纸上的标注尺寸一致，避免因输入错误而影响比例设置的效果。

CAD 快速看图的【比例】功能就像一把精准的尺子，让你在面对测量尺寸与标注尺寸不符的问题时不再束手无策。它不仅能提高你的工作效率，还能让你的测量结果更加准确可靠。赶快下载最新版软件，体验一下比例功能带来的便捷吧！

要是在使用过程中有任何疑问，或者您发现了更高效的比例设置小技巧，欢迎在评论区留言交流，大家一起把这个功能用得更顺手！
