基于51单片机的三位电子密码锁

news 2025/6/12 16:08:33

具体实现功能

设计介绍

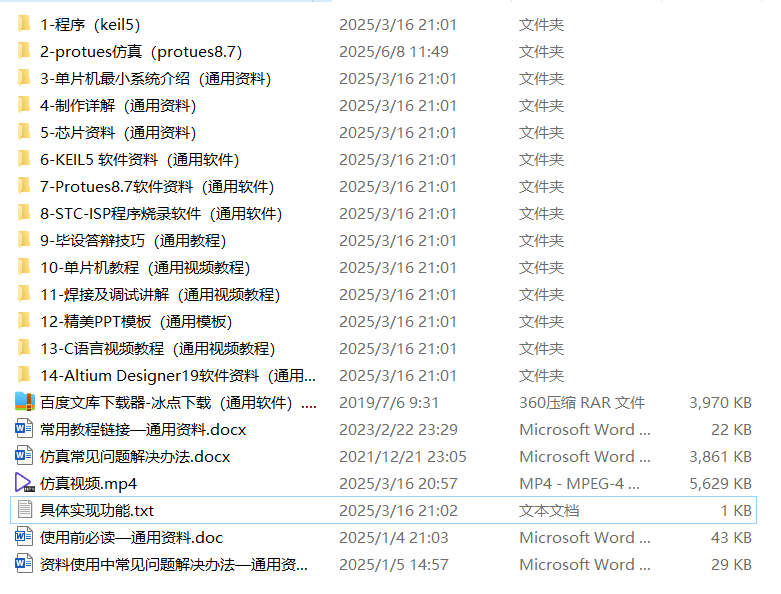

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）按下“开”按键后，启动密码锁；
（2）密码由三位数字构成，初始密码为“123”，密码输入正确后，屏幕显示“欢迎回家”，LED灯亮，电机转动;
（3）输入密码错误后，屏幕显示“剩余xx次机会”，当连续输错5次后，锁定1min，蜂鸣器响10S。

仿真演示视频：

基于51单片机的三位电子密码锁-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

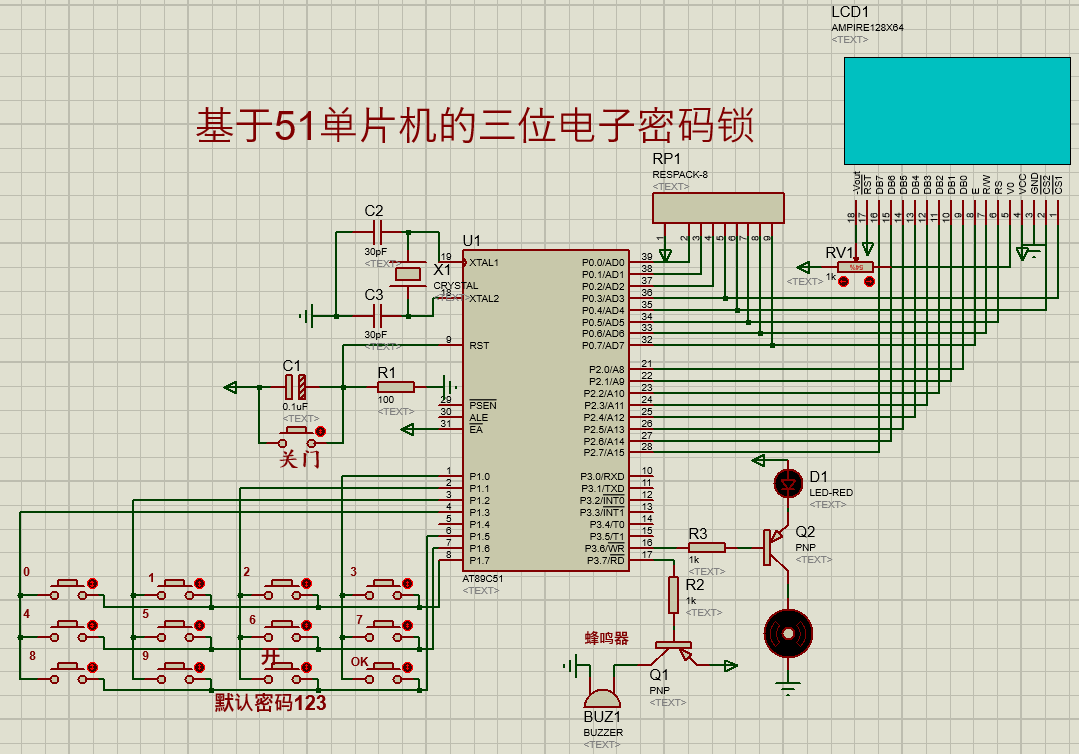

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

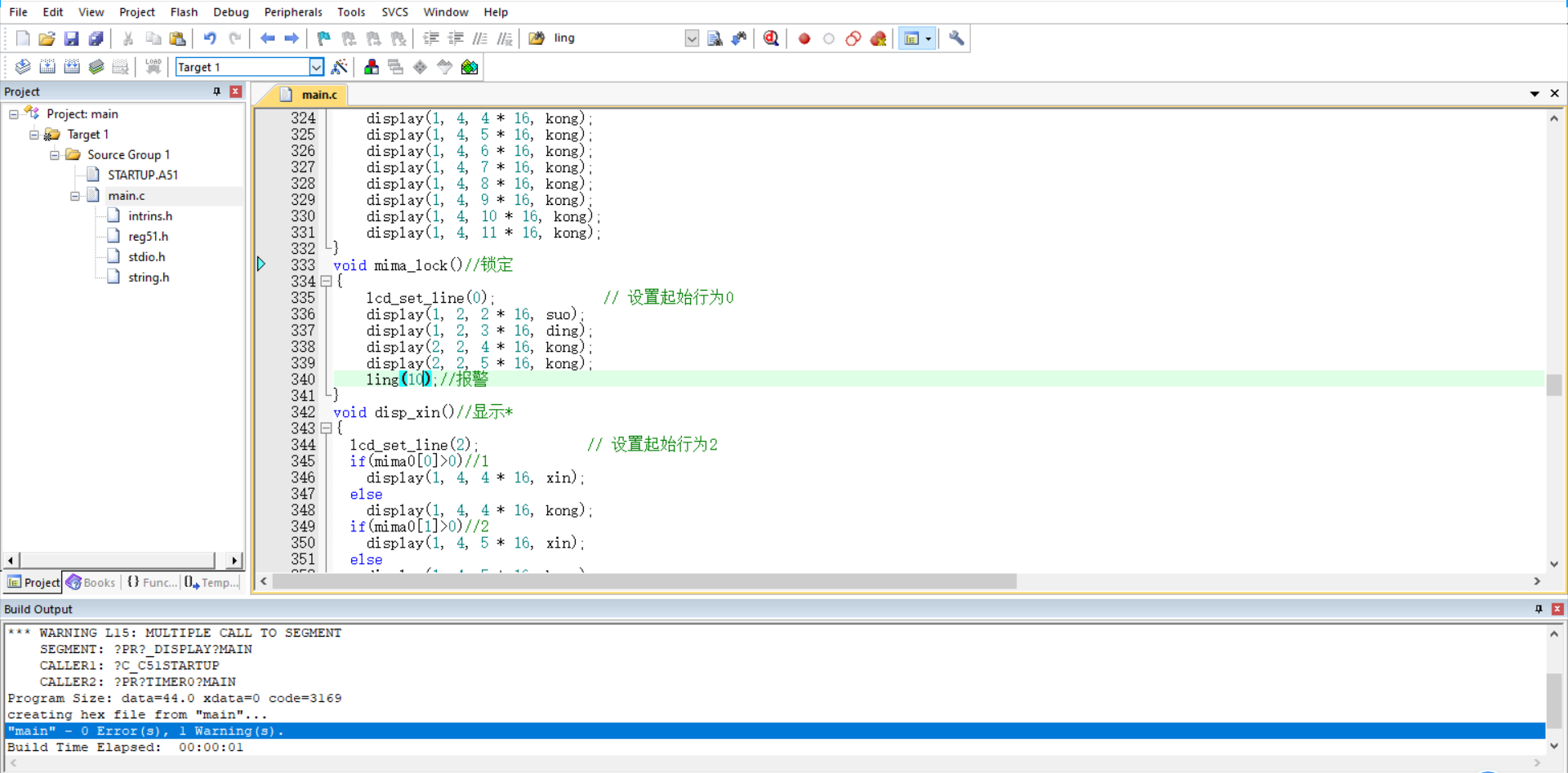

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
void main()//主函数
{uchar i,j,num1=0;SCON=0X50;			//设置为工作方式1TMOD=0X21;			//设置计数器工作方式2TH0=0X3C;	//定时50msTL0=0XB0;	ET0=1;TR0=0;EA=1;	while(1){i=key_scan();//按键检测if(i==11)//开始{lcd_init();                 // 初始化lcd_clear(0);               // 清屏lcd_set_line(0);             // 设置起始行为0mima_in();}if((i>0)&&(i<11))//读取按键{mima0[0]=mima0[1];//输入密码mima0[1]=mima0[2];mima0[2]=mima0[3];mima0[3]=i;	//显示disp_xin();		}if(i==12)//OK{	num1=0;for(j=0;j<8;j++) //检验输入密码{if(mima0[j]-1==mima1[j]){num1++;}			}if(num1>2)//密码正确{				times=0;zhengque=1;led=0;				mima_yes();cishu=0;}else{times++;zhengque=0;			}//清空密码mima0[0]=0;mima0[1]=0;mima0[2]=0;mima0[3]=0;	disp_xin();if(times==1)//1次错误{mima_no();}if(times==2)//2次错误{mima_no1();}if(times==3)//3次错误{mima_no2();}if(times==4)//4次错误{mima_no3();}if(times==5)//5次错误{TR0=1;mima_lock();while(times==5);}}}
}

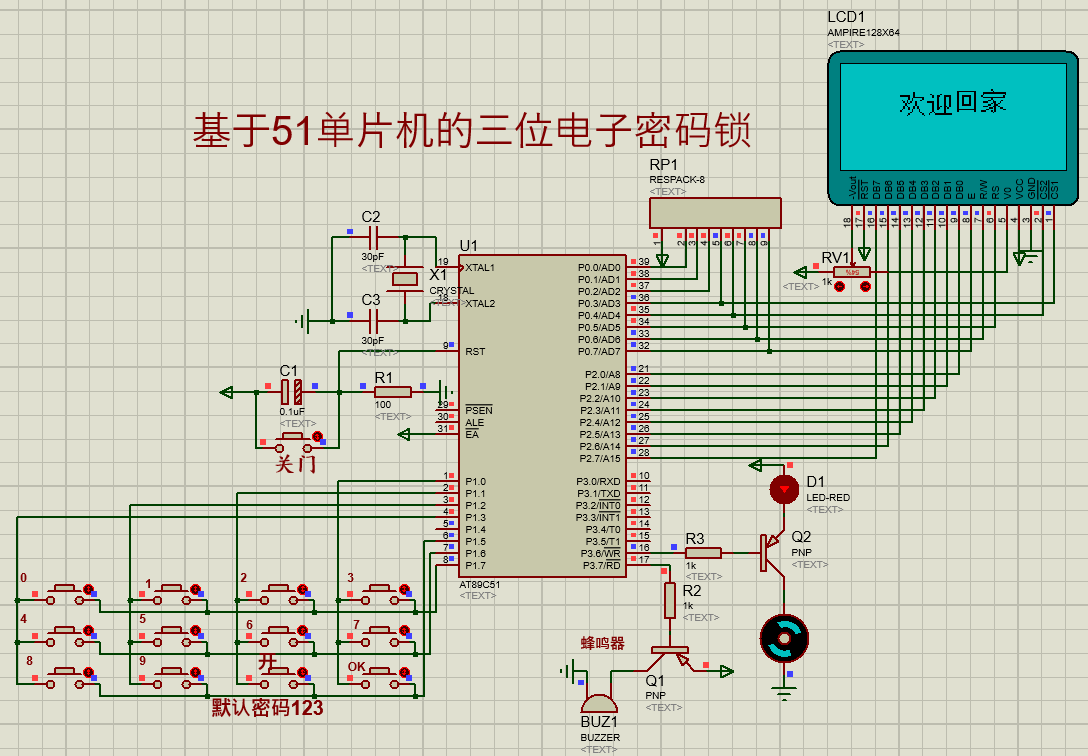

程序运行结果如图：
