tomcat核心组件

1 tomcat核心功能说明

• 处理socket连接，选择I/O模型使用NIO,AIO还是APR
• 协议解析为tomcat request对象，解析的协议是http还是ajp
• 根据请求内容，匹配到对应的Servlet对象，处理请求并返回响应

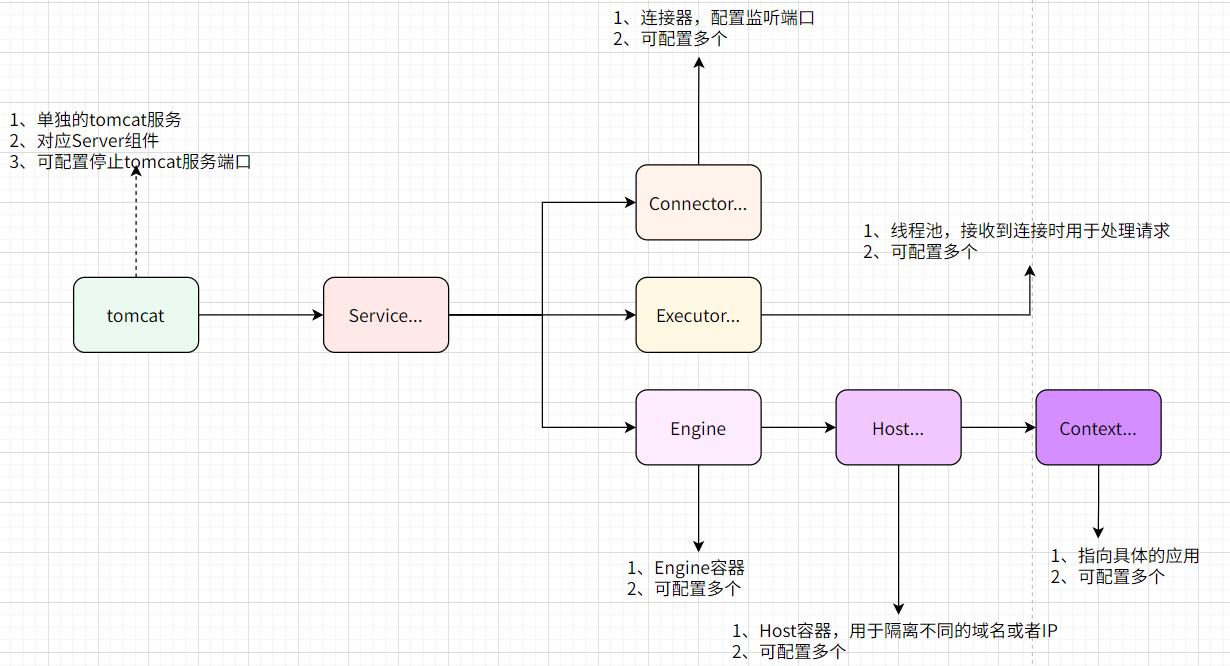

2 tomcat核心组件说明

2.1 Sever组件

• 整个tomcat服务
• 包含多个Service组件
• 负责启动和管理Service
• 同时监听8005端口发过来的SHUTDOWN指令，用于关闭整个tomcat服务

2.2 Service组件

• 包含多个用于接收客户端连接的Connector组件，和处理请求的Engine组件，以及线程池Executor组件
• 一个Server组件内可以配置多个Service组件，实现不同端口访问同一台机器上的不同应用

2.3 Connector组件

• tomcat与客户端的连接器，监听固定端口接收客户端请求
• 将请求转发给Container组件，并将响应返回给客户端

2.4 Container组件

• tomcat中，容器是用来承载Servlet的
• tomcat设计了Engine，Host，Context和Wrapper四种容器
• 这四种容器是父子关系

2.4.1 Engine容器

• 引擎容器
• tomcat的顶层容器，用来管理多个虚拟站点
• 一个Service最多只能有一个Engine

2.4.2 Host容器

• 虚拟主机容器
• 负责web应用的部署和Context的创建
• 一个Engine中可以配置多个虚拟库主机，并且一个虚拟库主机下可以配置多个web 应用程序

2.4.3 Context容器

• Web应用上下文，包含多个Wrapper
• 负责web配置的解析，管理所有的web资源
• 一个Context对应一个web应用程序

2.4.3 Wrapper容器

• 表示一个Servlet，最底层的容器
• 对Servlet的封装，负责Servlet实例的创建，执行和销毁

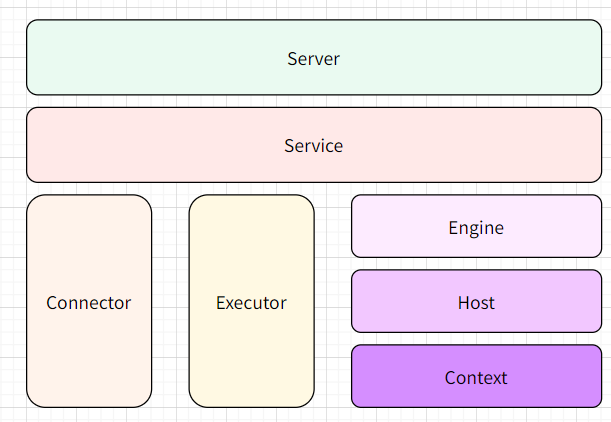

3 tomcat核心组件关系

• Server组件相当于整个tomcat服务
• Service组件用于整合Connector，Engine容器，线程池

• Connector用于接收客户端连接并接受请求数据
• 客户端请求时直接连接具体端口，即可定位到具体的Service组件

• 线程池用于异步执行客户端请求
• 在Connector中配置executor用于指定异步执行请求时使用哪个连接器

• Engine用于匹配到客户端请求对应的Servlet并执行请求
• 通过Mapper组件匹配客户端请求对应的Host组件，Context组件，Wrapper组件

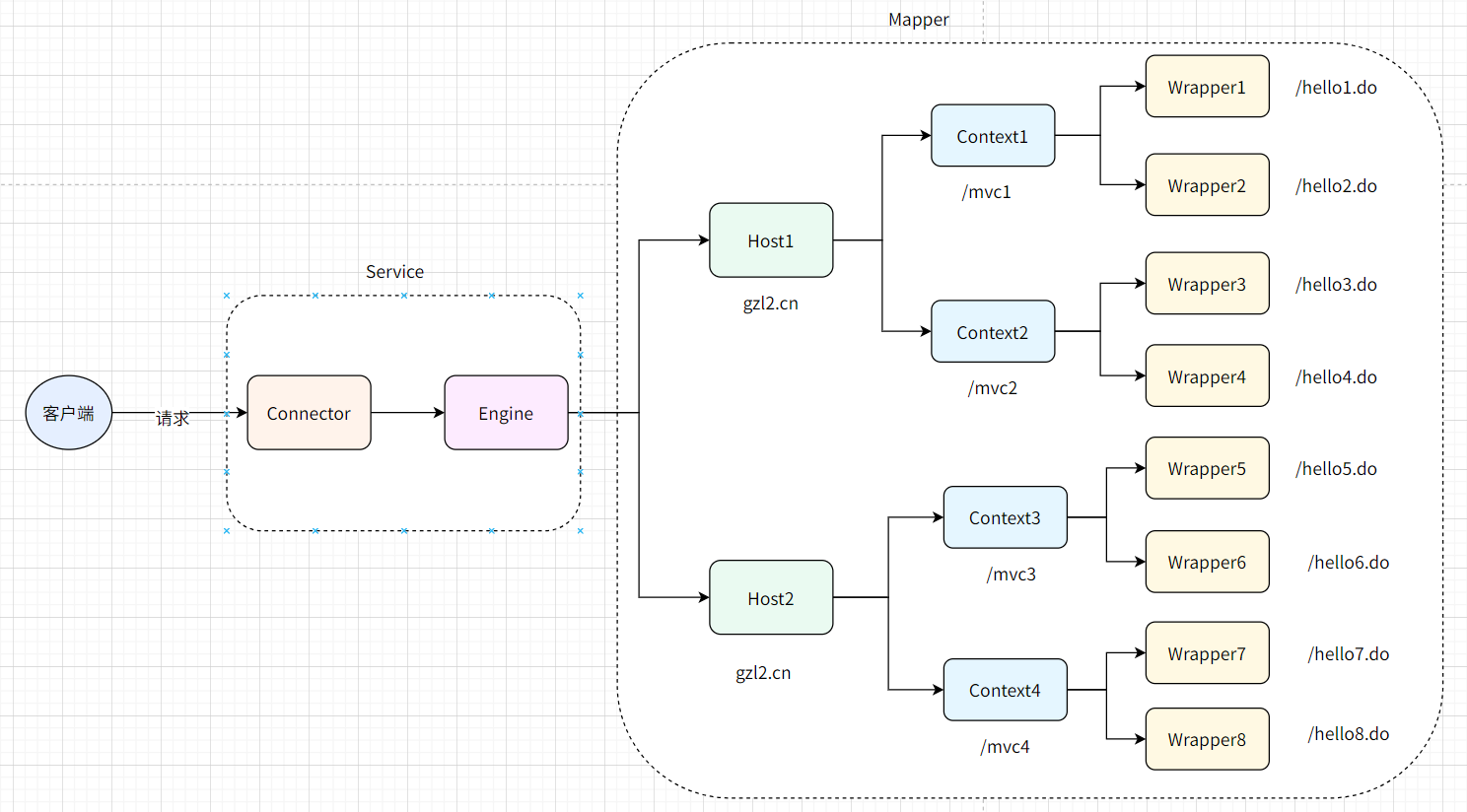

4 tomcat处理客户端请求流程

• 客户端发送请求时连接指定端口，可以定位到具体的Service，即可匹配到Engine容器
• CoyoteAdapter通过Mapper组件匹配到对应的Host，Context，Wrapper组件
