本节将深入探索分形几何的奇妙世界，实现Mandelbrot集生成器和L系统分形树工具，并通过肺部血管分形案例展示分形在医学领域的应用。我们将使用Python的NumPy进行高效计算，结合Matplotlib进行高质量可视化。

---

前言：探索无限细节的几何宇宙

分形几何（Fractal Geometry）作为20世纪数学最激动人心的发现之一，打破了欧几里得几何的传统框架，揭示了自然界中普遍存在的「自相似性」与「无限细节」。从蜿蜒的海岸线到茂密的树冠，从显微镜下的雪花到宇宙星系的分布，分形无处不在，连接着数学的抽象之美与现实世界的复杂系统。

本文将带领读者走进分形几何的可视化世界，通过三个核心模块——复数迭代生成的Mandelbrot集、符号重写系统驱动的L分形树、生物医学中的肺部血管模拟——展示分形理论的数学本质与跨学科应用。我们将结合Python编程工具，利用NumPy的高效计算和Matplotlib的可视化能力，实现从数学公式到动态图像的完整转化，同时通过动画和案例揭示分形在科学研究中的实际价值。

一、基本概念：分形与L系统理论基础

1.1 分形几何的核心特征

**分形（Fractal）**由数学家本华·曼德博（Benoît Mandelbrot）于1975年提出，其定义可概括为：

• 自相似性（Self-Similarity）：局部与整体在形态、功能或信息上具有相似性（如蕨类叶片的分支结构）；
• 分数维度（Fractional Dimension）：几何对象的复杂度无法用整数维描述（如科赫曲线的分形维数为1.2618）；
• 迭代生成（Iterative Generation）：通过简单规则的重复应用创造复杂结构（如Mandelbrot集的复数迭代）。

典型分形示例：

• Mandelbrot集：通过复数迭代 ( z_{n+1} = z_n^2 + c ) 生成的无限复杂图形，边界处的每个点对应一个动态系统的长期行为；
• 科赫雪花（Koch Snowflake）：通过递归替换线段生成的分形曲线，具有无限周长和有限面积；
• 蕨类植物：自然界中典型的自相似分形，可用仿射变换的迭代函数系统（IFS）模拟。

1.2 L系统：符号重写的分形生成器

**L系统（L-System）**由生物学家阿里斯蒂德·林登迈耶（Aristid Lindenmayer）于1968年提出，最初用于模拟植物的生长过程。其核心要素包括：

• 字母表（Alphabet）：由符号组成的集合，分为绘图符号（如F表示向前移动并绘制线段）和控制符号（如+、-表示旋转角度）；
• 公理（Axiom）：初始字符串，代表分形的最基础形态；
• 规则（Rules）：符号替换的映射关系，通过迭代逐步构建复杂结构。

L系统工作流程：

1. 从公理出发，根据规则逐代替换字符串中的每个符号；
2. 通过「龟绘图」（Turtle Graphics）解释器将最终字符串转换为几何图形：
   • F：向前移动指定距离并绘制线段；
   • +/-：向左/右旋转指定角度；
   • [/]：保存/恢复当前画笔状态（用于处理分支结构）。

应用场景：

• 植物形态模拟（如蕨类、树木）；
• 晶体生长、神经网络建模；
• 生物医学中的支气管树、血管分支模拟。

二、Mandelbrot集生成器

import numpy as np
import matplotlib.pyplot as plt
from matplotlib import cm
from matplotlib.colors import ListedColormap
import matplotlib.animation as animation
from numba import jitplt.rcParams["font.sans-serif"] = ["SimHei", "WenQuanYi Micro Hei", "Heiti TC"]
plt.rcParams["axes.unicode_minus"] = False  # 正确显示负号
plt.rcParams["mathtext.fontset"] = "cm"  # 设置数学字体# 使用Numba加速计算
@jit(nopython=True, cache=False)
def mandelbrot(c, max_iter=100):"""计算Mandelbrot集的迭代次数参数:c: 复数max_iter: 最大迭代次数返回: 迭代次数 (如果发散) 或 max_iter (如果收敛)"""z = 0jfor i in range(max_iter):z = z * z + cif abs(z) > 2:return ireturn max_iter@jit(nopython=True, cache=False)
def compute_mandelbrot(width, height, x_min, x_max, y_min, y_max, max_iter=100):"""计算整个Mandelbrot集参数:width, height: 图像尺寸x_min, x_max: 实部范围y_min, y_max: 虚部范围max_iter: 最大迭代次数返回: 迭代次数矩阵"""# 创建图像网格x = np.linspace(x_min, x_max, width)y = np.linspace(y_min, y_max, height)iterations = np.zeros((height, width), dtype=np.int32)for i in range(height):for j in range(width):c = x[j] + 1j * y[i]iterations[i, j] = mandelbrot(c, max_iter)# 返回迭代次数和统计信息（用于调试）return iterations, iterations.min(), iterations.max(), np.mean(iterations)def plot_mandelbrot(width=800,height=800,x_min=-2.0,x_max=1.0,y_min=-1.5,y_max=1.5,max_iter=100,cmap="viridis",title="Mandelbrot集",output_path="mandelbrot.png",
):"""绘制Mandelbrot集参数:width, height: 图像尺寸x_min, x_max, y_min, y_max: 复数平面范围max_iter: 最大迭代次数cmap: 颜色映射title: 图像标题output_path: 输出文件路径"""# 接收完整返回值并提取迭代次数矩阵result = compute_mandelbrot(width, height, x_min, x_max, y_min, y_max, max_iter)iterations = result[0]  # 提取迭代次数矩阵# 创建图像plt.figure(figsize=(10, 10), dpi=100)# 使用对数缩放增强细节log_iter = np.log(iterations + 1)# 绘制Mandelbrot集plt.imshow(log_iter, extent=(x_min, x_max, y_min, y_max), cmap=cmap, origin="lower")# 设置标题和标签plt.title(title, fontsize=18, pad=20)plt.xlabel("实部", fontsize=14)plt.ylabel("虚部", fontsize=14)# 添加颜色条cbar = plt.colorbar(label="迭代次数 (对数缩放)")cbar.set_ticks([])  # 隐藏刻度，因为是对数缩放# 添加数学公式plt.text(0.05,0.95,r"$z_{n+1} = z_n^2 + c$",transform=plt.gca().transAxes,fontsize=16,bbox=dict(facecolor="white", alpha=0.8),)# 保存图像plt.savefig(output_path, bbox_inches="tight", dpi=150)plt.close()print(f"Mandelbrot集图像已保存至: {output_path}")def mandelbrot_zoom_animation(output_path="mandelbrot_zoom_fixed.gif"):"""创建修复后的Mandelbrot集缩放动画"""# 初始参数width, height = 400, 400max_iter = 200# 创建鲜艳的颜色映射colors = ["#000000",  # 黑"#0000FF",  # 蓝"#00FFFF",  # 青"#00FF00",  # 绿"#FFFF00",  # 黄"#FF8000",  # 橙"#FF0000",  # 红"#FFFFFF",  # 白]cmap = ListedColormap(colors)# 设置更平滑的缩放路径zoom_path = [# 起始位置{"center": (-0.5, 0.0), "scale": 1.0, "pause": 5},# 逐步放大{"center": (-0.5, 0.0), "scale": 0.3, "pause": 3},{"center": (-0.5, 0.0), "scale": 0.1, "pause": 3},# 移动到海马谷区域{"center": (-0.745, 0.1), "scale": 0.03, "pause": 5},{"center": (-0.745, 0.1), "scale": 0.01, "pause": 7},{"center": (-0.745, 0.1), "scale": 0.003, "pause": 10},]fig = plt.figure(figsize=(8, 8), dpi=100)ax = plt.gca()# 初始化图像init_data = np.zeros((height, width))im = ax.imshow(init_data, cmap=cmap, origin="lower")# 添加颜色条cbar = fig.colorbar(im, ax=ax)cbar.set_label("迭代深度")plt.title("Mandelbrot集缩放动画", fontsize=16, pad=15)plt.xlabel("实部", fontsize=12)plt.ylabel("虚部", fontsize=12)# 动画帧列表 (存储数据和范围)frames = []for zoom in zoom_path:cx, cy = zoom["center"]scale = zoom["scale"]# 计算当前视图范围x_min = cx - 1.5 * scalex_max = cx + 1.5 * scaley_min = cy - 1.5 * scaley_max = cy + 1.5 * scale# 计算Mandelbrot集iterations = compute_mandelbrot(width, height, x_min, x_max, y_min, y_max, max_iter)# 检查返回值类型if not isinstance(iterations, np.ndarray):print(f"警告: compute_mandelbrot返回了非数组类型: {type(iterations)}")if isinstance(iterations, tuple):print(f"元组长度: {len(iterations)}, 元素类型: {[type(e) for e in iterations]}")# 尝试从元组中提取数组 (假设第一个元素是数据)if len(iterations) > 0 and isinstance(iterations[0], np.ndarray):iterations = iterations[0]else:raise TypeError("无法从元组中提取有效的迭代数据")log_iter = np.log(iterations + 1)# 计算当前帧的合适颜色范围vmin = np.min(log_iter)vmax = np.max(log_iter)# 避免vmin==vmax导致错误if vmin == vmax:vmax = vmin + 0.1# 添加帧数据 (图像数据、范围和颜色范围)frame_data = {"data": log_iter,"extent": (x_min, x_max, y_min, y_max),"vmin": vmin,"vmax": vmax,}# 添加多帧以暂停for _ in range(zoom["pause"]):frames.append(frame_data)print(f"生成帧：{len(frames)}，范围：({x_min:.5f}, {x_max:.5f}, {y_min:.5f}, {y_max:.5f})")# 动画更新函数def update(frame):im.set_data(frame["data"])im.set_extent(frame["extent"])im.set_clim(frame["vmin"], frame["vmax"])# 修复f-string括号问题zoom_factor = 3 / (frame["extent"][1] - frame["extent"][0])ax.set_title(f"Mandelbrot集缩放动画 - 缩放因子: {zoom_factor:.0f}x", fontsize=14)return (im,)# 创建动画anim = animation.FuncAnimation(fig, update, frames=frames, interval=100, blit=True, repeat_delay=1000)# 保存GIFanim.save(output_path, writer="pillow", fps=10)plt.close()print(f"修复后的Mandelbrot集缩放动画已保存至: {output_path}")

三、L系统分形树生成工具

class LSystem:"""L系统分形生成器"""def __init__(self, rules, axiom, angle, distance, iterations):"""初始化L系统参数:rules: 替换规则字典axiom: 初始字符串angle: 旋转角度 (度)distance: 初始步长iterations: 迭代次数"""self.rules = rulesself.axiom = axiomself.angle = np.radians(angle)self.distance = distanceself.iterations = iterationsself.current_string = axiomself.stack = []self.positions = []self.directions = []# 生成分形字符串self.generate_string()def generate_string(self):"""生成L系统字符串"""for _ in range(self.iterations):new_string = ""for char in self.current_string:new_string += self.rules.get(char, char)self.current_string = new_stringdef generate_points(self):"""根据字符串生成点坐标"""# 初始状态x, y = 0, 0direction = np.pi / 2  # 初始向上 (90度)points = [(x, y)]# 距离衰减因子dist = self.distancedist_factor = 0.6  # 每级分支长度衰减for i, char in enumerate(self.current_string):if char == 'F':  # 向前移动x += dist * np.cos(direction)y += dist * np.sin(direction)points.append((x, y))elif char == '+':  # 左转direction += self.angleelif char == '-':  # 右转direction -= self.angleelif char == '[':  # 保存状态self.stack.append((x, y, direction, dist))elif char == ']':  # 恢复状态if self.stack:x, y, direction, dist = self.stack.pop()points.append((x, y))# 分支级别减少时增加距离dist /= dist_factorelif char == 'f':  # 向前移动但不画线 (用于定位)x += dist * np.cos(direction)y += dist * np.sin(direction)points.append((x, y))elif char == '|':  # 反转方向direction += np.pireturn pointsdef plot_fractal_tree(rules, axiom, angle, distance, iterations, title="L系统分形树", output_path="fractal_tree.png"):"""绘制L系统分形树参数:rules: 替换规则字典axiom: 初始字符串angle: 旋转角度 (度)distance: 初始步长iterations: 迭代次数title: 图像标题output_path: 输出文件路径"""# 创建L系统lsys = LSystem(rules, axiom, angle, distance, iterations)# 生成点坐标points = lsys.generate_points()# 创建图像plt.figure(figsize=(10, 12), dpi=120)# 绘制分形树x, y = zip(*points)plt.plot(x, y, 'k-', linewidth=0.8, alpha=0.7)# 设置标题和标签plt.title(title, fontsize=16, pad=15)plt.axis('equal')plt.axis('off')# 添加L系统信息info_text = (f"迭代次数: {iterations}\n"f"旋转角度: {angle}°\n"f"初始字符串: {axiom}\n"f"替换规则: {str(rules)}")plt.text(0.05, 0.05, info_text, transform=plt.gca().transAxes, fontsize=10,bbox=dict(facecolor='white', alpha=0.8))# 保存图像plt.savefig(output_path, bbox_inches='tight')plt.close()print(f"分形树图像已保存至: {output_path}")def plot_tree_growth(axiom, rules, angle, distance, max_iter=5, output_path="tree_growth.gif"):"""创建分形树生长动画"""fig = plt.figure(figsize=(8, 10), dpi=100)plt.axis('equal')plt.axis('off')# 动画更新函数def update(iter_num):plt.clf()plt.axis('equal')plt.axis('off')# 创建当前迭代的L系统lsys = LSystem(rules, axiom, angle, distance, iter_num)points = lsys.generate_points()# 绘制分形树x, y = zip(*points)plt.plot(x, y, 'k-', linewidth=0.8, alpha=0.7)# 设置标题plt.title(f"分形树生长: 迭代 {iter_num}", fontsize=14, pad=10)return fig,# 创建动画anim = animation.FuncAnimation(fig, update, frames=range(1, max_iter+1), interval=800, blit=True)# 保存GIFanim.save(output_path, writer='pillow', fps=2)plt.close()print(f"分形树生长动画已保存至: {output_path}")

四、跨学科案例：肺部血管分形模拟

def simulate_lung_vasculature(output_path="lung_vasculature.png"):"""模拟肺部血管分形结构参数:output_path: 输出文件路径"""# 创建图像plt.figure(figsize=(12, 10), dpi=130)# 初始主干血管start_point = (0, 0)end_point = (0, 10)plt.plot([start_point[0], end_point[0]], [start_point[1], end_point[1]], 'r-', linewidth=3.0, alpha=0.8)# 递归绘制血管分支def draw_branches(start, direction, length, width, angle, depth, max_depth=7):if depth > max_depth:return# 计算分支点branch_point = (start[0] + length * np.cos(direction),start[1] + length * np.sin(direction))# 绘制分支plt.plot([start[0], branch_point[0]], [start[1], branch_point[1]], color='darkred', linewidth=width, alpha=0.7)# 递归绘制子分支 (左右两个方向)new_length = length * 0.7  # 长度衰减new_width = width * 0.6    # 宽度衰减# 左分支left_angle = direction + angledraw_branches(branch_point, left_angle, new_length, new_width, angle, depth+1, max_depth)# 右分支right_angle = direction - angledraw_branches(branch_point, right_angle, new_length, new_width, angle, depth+1, max_depth)# 设置血管参数initial_angle = np.pi / 2  # 初始向上branch_angle = np.radians(35)  # 分支角度initial_length = 3.0  # 初始分支长度initial_width = 1.5   # 初始分支宽度# 从主干开始绘制draw_branches(end_point, initial_angle, initial_length, initial_width, branch_angle, 1)# 添加对称的另一侧draw_branches(end_point, initial_angle + np.pi, initial_length, initial_width, branch_angle, 1)# 设置标题和标签plt.title("肺部血管分形结构模拟", fontsize=18, pad=20)plt.axis('equal')plt.axis('off')# 添加分形信息plt.text(0.05, 0.05, "分形特性:\n- 自相似性\n- 递归分支\n- 尺度不变性", transform=plt.gca().transAxes, fontsize=12,bbox=dict(facecolor='white', alpha=0.8))# 添加医学说明plt.text(0.7, 0.15, "医学意义:\n- 最大化气体交换面积\n- 优化血液流动效率\n- 最小化血液流动阻力", transform=plt.gca().transAxes, fontsize=12,bbox=dict(facecolor='white', alpha=0.8))# 保存图像plt.savefig(output_path, bbox_inches='tight')plt.close()print(f"肺部血管模拟图已保存至: {output_path}")def generate_lung_bronchi(output_path="lung_bronchi.png"):"""使用L系统模拟肺部支气管分形结构"""# 定义L系统规则rules = {'F': 'FF',  # 主干生长'X': 'F-[[X]+X]+F[+FX]-X'  # 分支规则}axiom = 'X'angle = 25  # 分支角度distance = 1.0  # 初始步长iterations = 6  # 迭代次数# 创建L系统lsys = LSystem(rules, axiom, angle, distance, iterations)# 生成点坐标points = lsys.generate_points()# 创建图像plt.figure(figsize=(10, 12), dpi=130)# 绘制支气管树x, y = zip(*points)plt.plot(x, y, 'b-', linewidth=1.5, alpha=0.7)# 设置标题和标签plt.title("肺部支气管分形结构 (L系统模拟)", fontsize=16, pad=15)plt.axis('equal')plt.axis('off')# 添加分形参数info_text = (f"迭代次数: {iterations}\n"f"分支角度: {angle}°\n"f"L系统规则: {str(rules)}")plt.text(0.05, 0.05, info_text, transform=plt.gca().transAxes, fontsize=10,bbox=dict(facecolor='white', alpha=0.8))# 保存图像plt.savefig(output_path, bbox_inches='tight')plt.close()print(f"支气管分形图已保存至: {output_path}")

五、使用示例

if __name__ == "__main__":# 1. Mandelbrot集# 标准Mandelbrot集plot_mandelbrot(output_path="mandelbrot_standard.png")# 高细节区域plot_mandelbrot(x_min=-0.745, x_max=-0.735, y_min=0.095, y_max=0.105,max_iter=500, cmap='hot',title="Mandelbrot集细节 (海马谷)",output_path="mandelbrot_detail.png")# Mandelbrot集缩放动画mandelbrot_zoom_animation(output_path="mandelbrot_zoom.gif")# 2. L系统分形树# 二叉分形树tree_rules1 = {'F': 'FF','X': 'F-[[X]+X]+F[+FX]-X'}plot_fractal_tree(rules=tree_rules1, axiom='X', angle=25, distance=1.0, iterations=6,title="二叉分形树 (L系统)",output_path="binary_tree.png")# 雪花分形snowflake_rules = {'F': 'F+F--F+F'}plot_fractal_tree(rules=snowflake_rules, axiom='F--F--F', angle=60, distance=1.0, iterations=5,title="科赫雪花 (L系统)",output_path="koch_snowflake.png")# 分形树生长动画tree_rules2 = {'F': 'FF','X': 'F[+X]F[-X]+X'}plot_tree_growth(axiom='X', rules=tree_rules2, angle=20, distance=1.0, max_iter=6,output_path="tree_growth.gif")# 3. 肺部血管分形模拟# 递归模拟simulate_lung_vasculature(output_path="lung_vasculature.png")# L系统模拟generate_lung_bronchi(output_path="lung_bronchi.png")

六、生成图像说明

1. Mandelbrot集 (mandelbrot_standard.png, mandelbrot_detail.png):

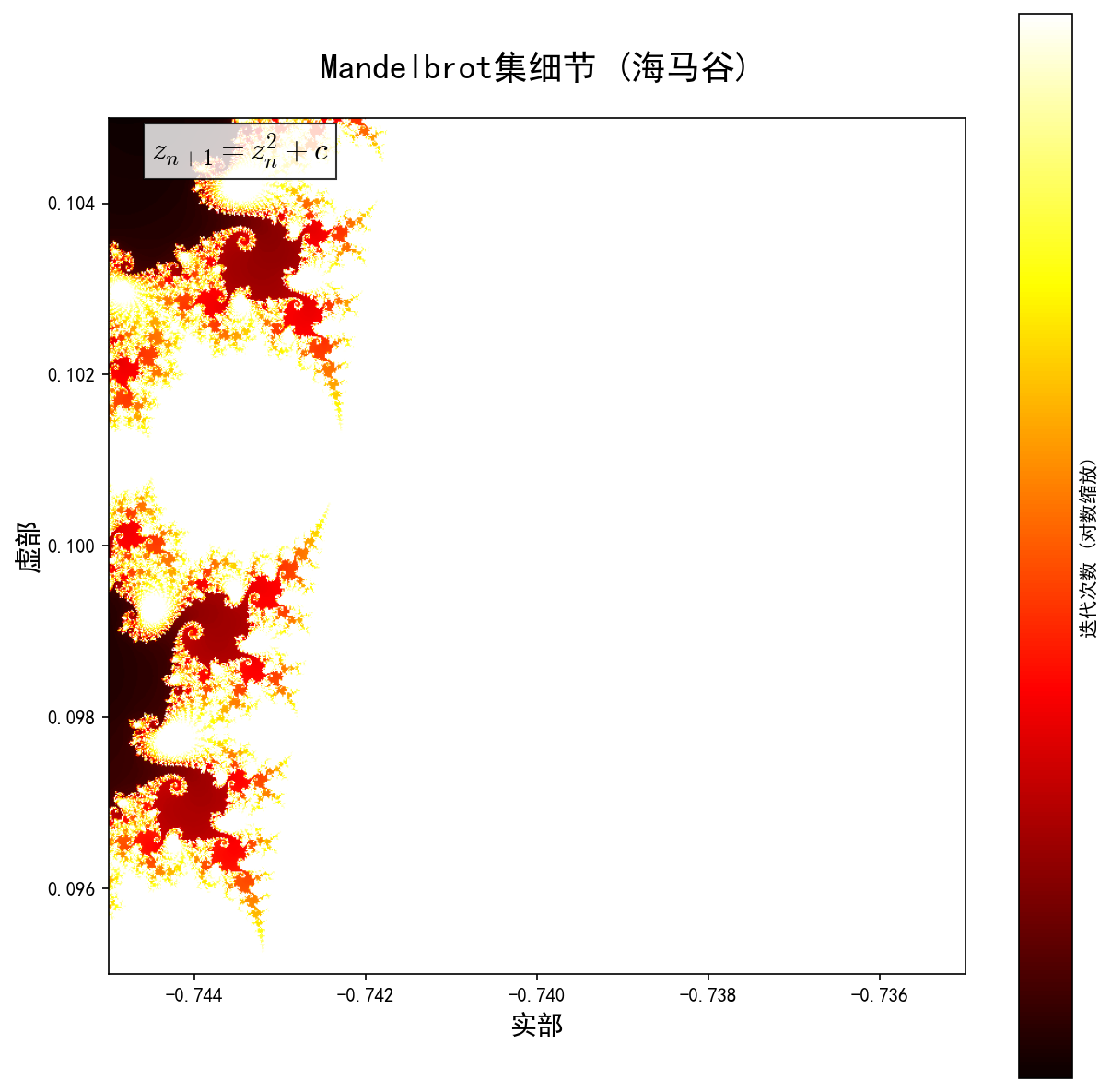

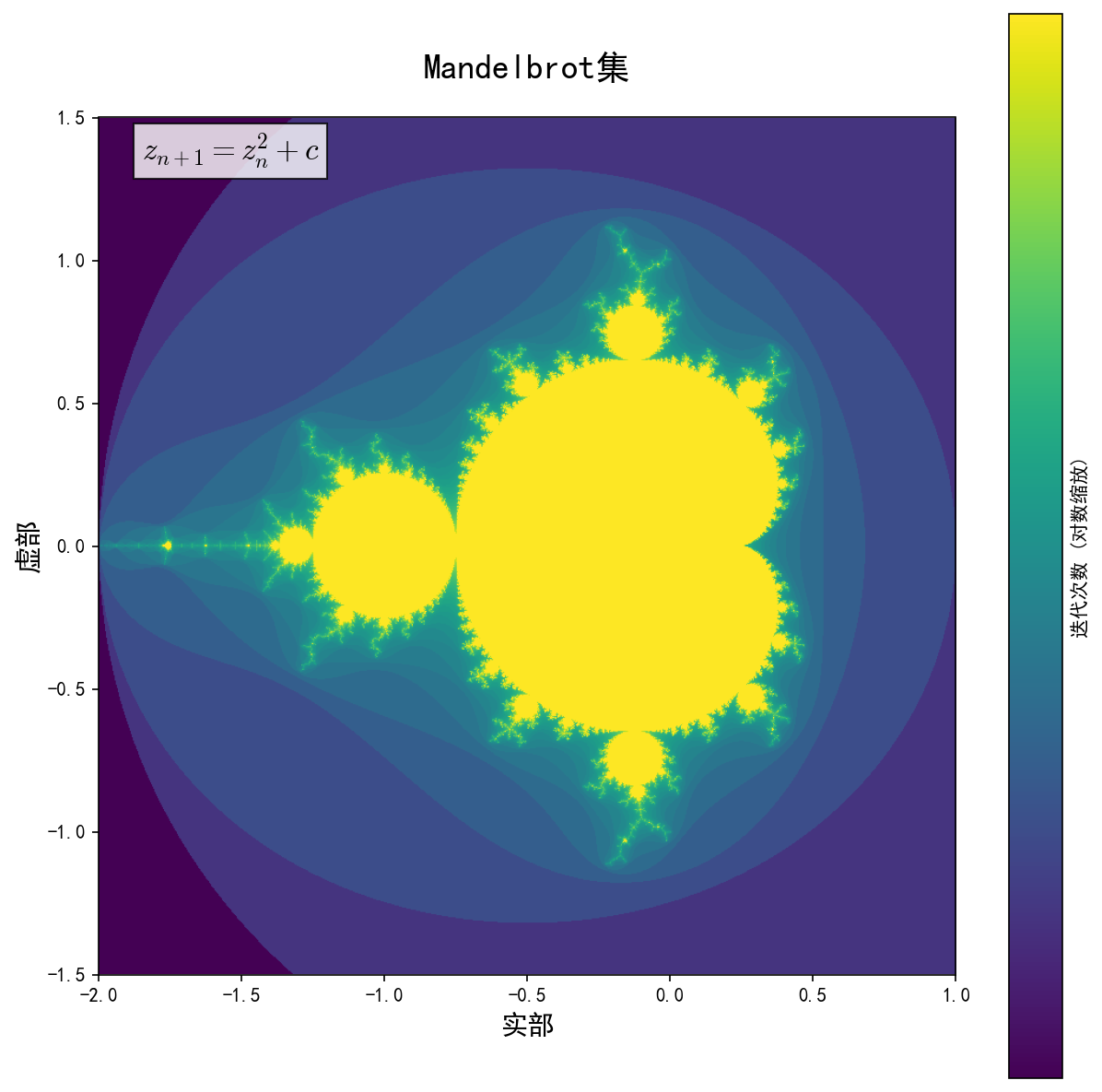

   • 展示完整的Mandelbrot集和细节放大
   • 使用对数缩放增强视觉细节
   • 包含迭代公式的数学表示

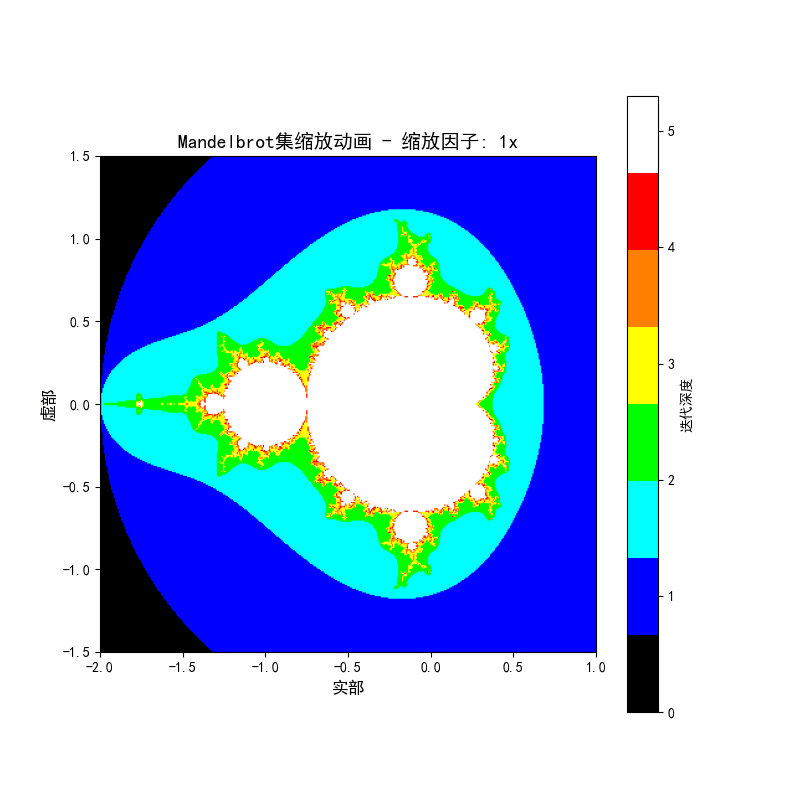

   • 缩放动画展示分形的无限复杂性




2. L系统分形树 (binary_tree.png, koch_snowflake.png):

   • 二叉分形树的自然形态
   • 科赫雪花的经典分形结构
   • 包含L系统规则和参数说明

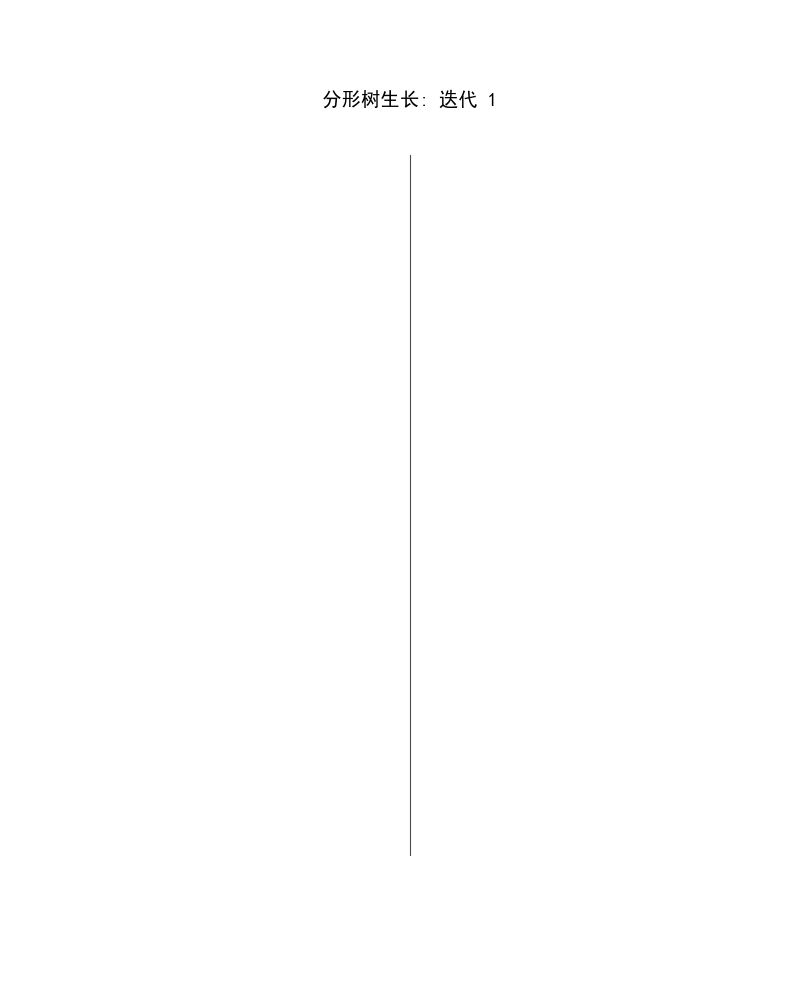

   • 生长动画展示分形构建过程




3. 肺部血管模拟 (lung_vasculature.png, lung_bronchi.png):

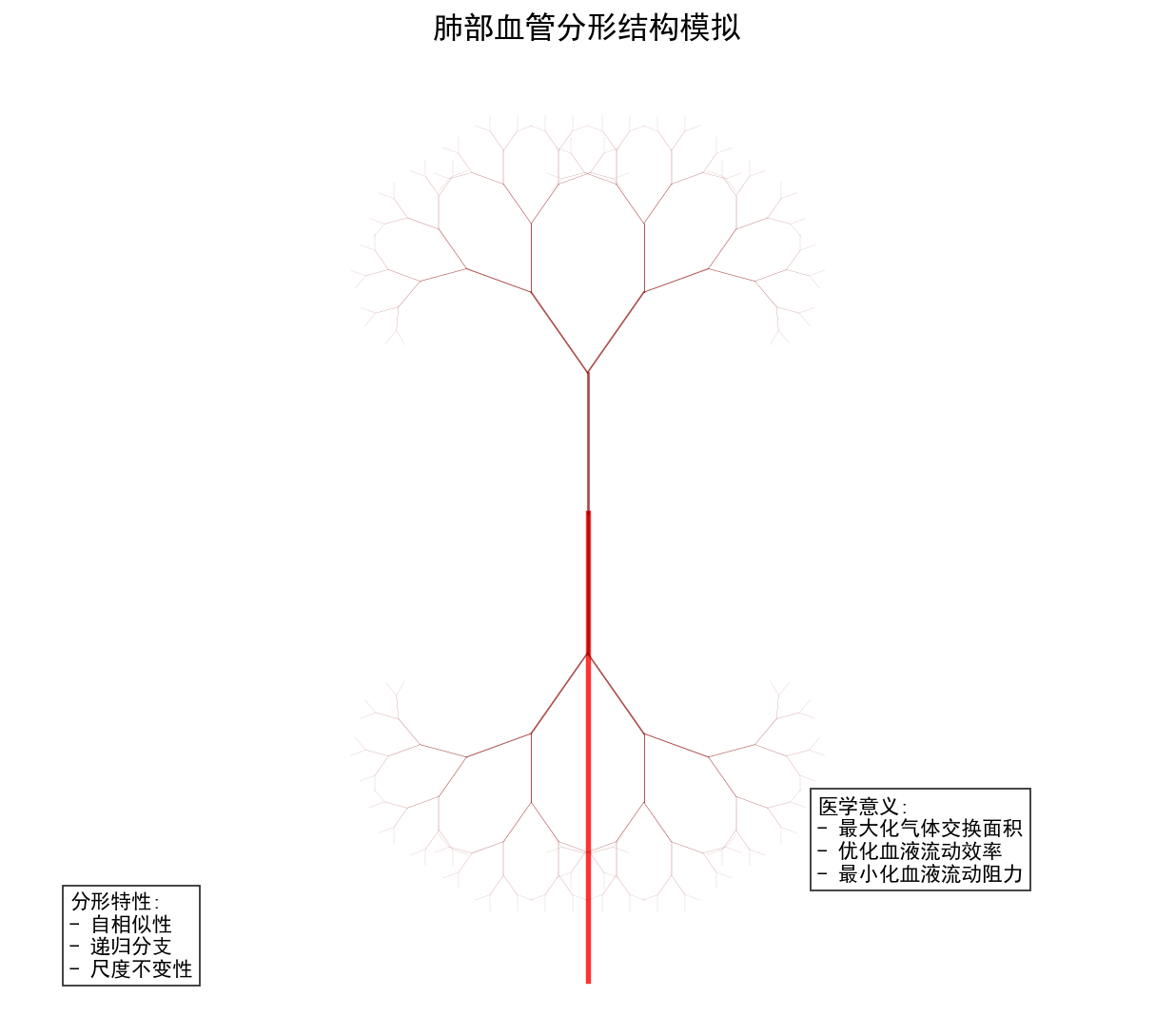

   • 递归方法模拟的肺部血管结构

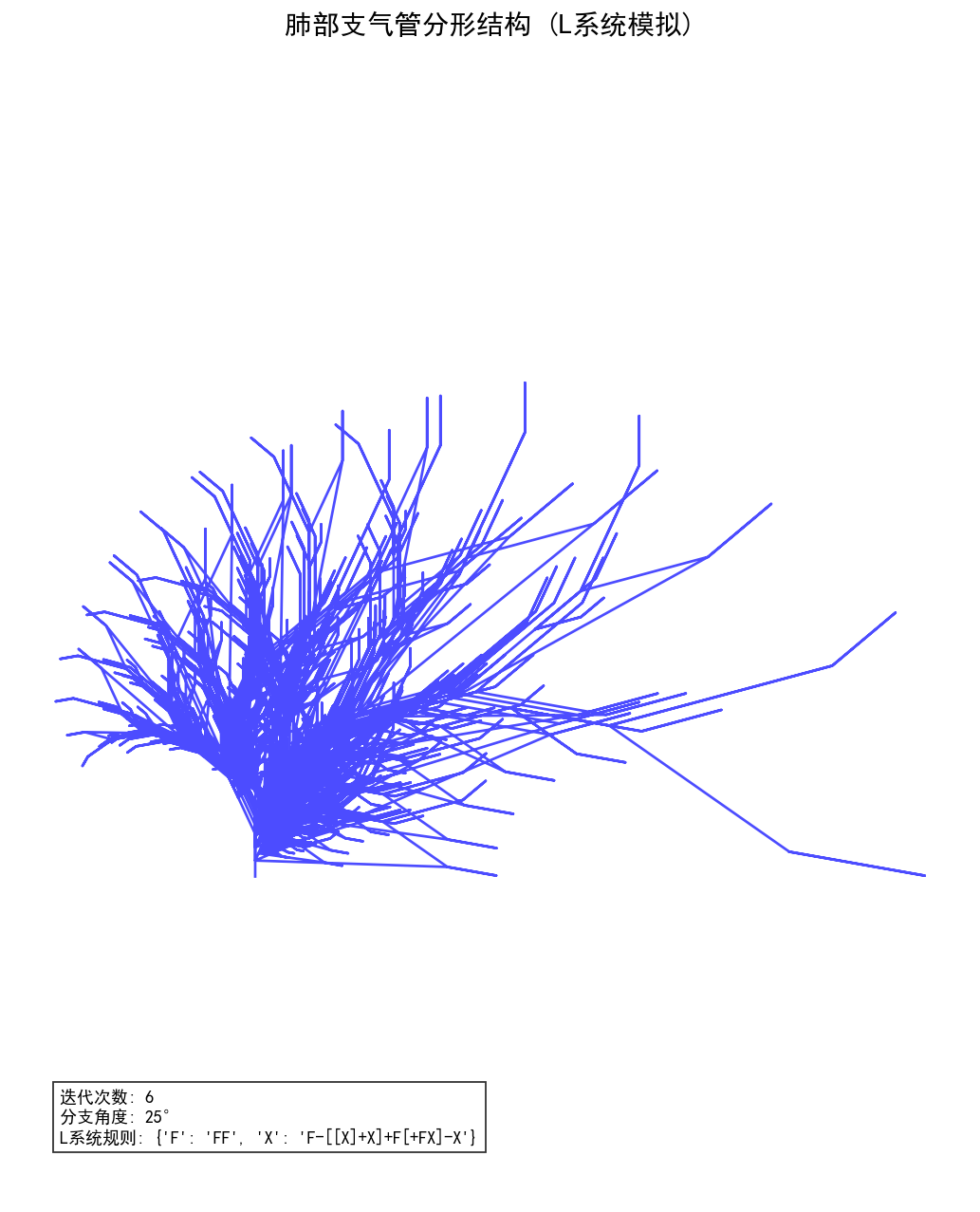

   • L系统生成的支气管分形树
   • 展示自相似性和分支模式
   • 包含医学意义说明



七、教学要点

1. 分形几何基础:

   • 分形的定义与特征：自相似性、分数维度
   • Mandelbrot集的数学原理：复数迭代
   • 分形维度的计算方法

2. L系统理论:

   • L系统的组成要素：字母表、公理、规则
   • 字符串重写与递归生成
   • 图形解释：龟绘图解释器

3. 生物分形应用:

   • 肺部血管的分形特性
   • 支气管树的递归分支结构
   • 分形在优化生物系统中的优势

4. 计算优化技术:

   • 使用Numba加速迭代计算
   • 对数缩放增强视觉细节
   • 递归算法的高效实现
   • 动画展示分形生成过程

5. 跨学科联系:

   • 数学：复数动力学
   • 计算机科学：递归算法
   • 生物学：分形在生命系统中的普遍性
   • 医学：肺部结构与功能优化

本节提供了强大的分形几何可视化工具，从数学的Mandelbrot集到生物的肺部血管结构。分形树生长动画展示了递归构建的奇妙过程，而肺部血管案例则体现了分形在生物系统中的自然存在和功能优化。

八、结语

分形几何不仅是数学的一个分支，更是连接科学、艺术与自然的通用语言。通过本文的工具和案例，读者将学会用代码捕捉分形的无限细节，同时理解其在生物学、医学等领域的深层意义——从微观的细胞结构到宏观的生态系统，分形始终是复杂系统高效运作的底层逻辑。希望这些工具能激发更多跨学科的探索，让分形的智慧在数据可视化、算法设计乃至科学发现中绽放光彩。
