RT-Thread内核组成——内核移植
内核移植就是指将 RT-Thread 内核在不同的芯片架构、不同的板卡上运行起来，能够具备线程管理和调度，内存管理，线程间同步和通信、定时器管理等功能。移植可分为 CPU 架构移植和 BSP（Board support package，板级支持包）移植两部分。
CPU 架构移植
在嵌入式领域有多种不同 CPU 架构，例如 Cortex-M、ARM920T、MIPS32、RISC-V 等等。为了使 RT-Thread 能够在不同 CPU 架构的芯片上运行，RT-Thread 提供了一个 libcpu 抽象层来适配不同的 CPU 架构。libcpu 层向上对内核提供统一的接口，包括全局中断的开关，线程栈的初始化，上下文切换等。
RT-Thread 的 libcpu 抽象层向下提供了一套统一的 CPU 架构移植接口，这部分接口包含了全局中断开关函数、线程上下文切换函数、时钟节拍的配置和中断函数、Cache 等等内容。下表是 CPU 架构移植需要实现的接口和变量。
libcpu 移植相关 API
| 函数和变量 | 描述 |
|---|---|
| rt_base_t rt_hw_interrupt_disable(void); | 关闭全局中断 |
| void rt_hw_interrupt_enable(rt_base_t level); | 打开全局中断 |
| rt_uint8_t *rt_hw_stack_init(void *tentry, void *parameter, rt_uint8_t *stack_addr, void *texit); | 线程栈的初始化，内核在线程创建和线程初始化里面会调用这个函数 |
| void rt_hw_context_switch_to(rt_uint32_t to); | 没有来源线程的上下文切换，在调度器启动第一个线程的时候调用，以及在 signal 里面会调用 |
| void rt_hw_context_switch(rt_uint32_t from, rt_uint32_t to); | 从 from 线程切换到 to 线程，用于线程和线程之间的切换 |
| void rt_hw_context_switch_interrupt(rt_uint32_t from, rt_uint32_t to); | 从 from 线程切换到 to 线程，用于中断里面进行切换的时候使用 |
| rt_uint32_t rt_thread_switch_interrupt_flag; | 表示需要在中断里进行切换的标志 |
| rt_uint32_t rt_interrupt_from_thread, rt_interrupt_to_thread; | 在线程进行上下文切换时候，用来保存 from 和 to 线程 |
实现全局中断开关
无论内核代码还是用户的代码，都可能存在一些变量，需要在多个线程或者中断里面使用，如果没有相应的保护机制，那就可能导致临界区问题。RT-Thread 里为了解决这个问题，提供了一系列的线程间同步和通信机制来解决。但是这些机制都需要用到 libcpu 里提供的全局中断开关函数。它们分别是：
/* 关闭全局中断 */
rt_base_t rt_hw_interrupt_disable(void);/* 打开全局中断 */
void rt_hw_interrupt_enable(rt_base_t level);
下面介绍在 Cortex-M 架构上如何实现这两个函数，前文中曾提到过，Cortex-M 为了快速开关中断，实现了 CPS 指令，可以用在此处。
CPSID I ;PRIMASK=1， ; 关中断
CPSIE I ;PRIMASK=0， ; 开中断关闭全局中断
在 rt_hw_interrupt_disable() 函数里面需要依序完成的功能是：
1）. 保存当前的全局中断状态，并把状态作为函数的返回值。
2）. 关闭全局中断。
基于 MDK，在 Cortex-M 内核上实现关闭全局中断，如下代码所示：
关闭全局中断
;/*
; * rt_base_t rt_hw_interrupt_disable(void);
; */
rt_hw_interrupt_disable PROC ;PROC 伪指令定义函数EXPORT rt_hw_interrupt_disable ;EXPORT 输出定义的函数，类似于 C 语言 externMRS r0, PRIMASK ; 读取 PRIMASK 寄存器的值到 r0 寄存器CPSID I ; 关闭全局中断BX LR ; 函数返回ENDP ;ENDP 函数结束
打开全局中断
在 rt_hw_interrupt_enable(rt_base_t level) 里，将变量 level 作为需要恢复的状态，覆盖芯片的全局中断状态。
基于 MDK，在 Cortex-M 内核上的实现打开全局中断，如下代码所示：
打开全局中断
;/*
; * void rt_hw_interrupt_enable(rt_base_t level);
; */
rt_hw_interrupt_enable PROC ; PROC 伪指令定义函数EXPORT rt_hw_interrupt_enable ; EXPORT 输出定义的函数，类似于 C 语言 externMSR PRIMASK, r0 ; 将 r0 寄存器的值写入到 PRIMASK 寄存器BX LR ; 函数返回ENDP ; ENDP 函数结束
上面的代码首先是使用 MSR 指令将 r0 的值寄存器写入到 PRIMASK 寄存器，从而恢复之前的中断状态。
实现线程栈初始化

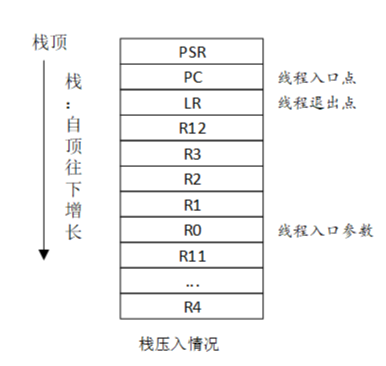

在动态创建线程和初始化线程的时候，会使用到内部的线程初始化函数_rt_thread_init()，_rt_thread_init() 函数会调用栈初始化函数 rt_hw_stack_init()，在栈初始化函数里会手动构造一个上下文内容，这个上下文内容将被作为每个线程第一次执行的初始值。上下文在栈里的排布如下图所示：
rt_uint8_t *rt_hw_stack_init(void *tentry,void *parameter,rt_uint8_t *stack_addr,void *texit)
{struct stack_frame *stack_frame;rt_uint8_t *stk;unsigned long i;/* 对传入的栈指针做对齐处理 */stk = stack_addr + sizeof(rt_uint32_t);stk = (rt_uint8_t *)RT_ALIGN_DOWN((rt_uint32_t)stk, 8);stk -= sizeof(struct stack_frame);/* 得到上下文的栈帧的指针 */stack_frame = (struct stack_frame *)stk;/* 把所有寄存器的默认值设置为 0xdeadbeef */for (i = 0; i < sizeof(struct stack_frame) / sizeof(rt_uint32_t); i ++){((rt_uint32_t *)stack_frame)[i] = 0xdeadbeef;}/* 根据 ARM APCS 调用标准，将第一个参数保存在 r0 寄存器 */stack_frame->exception_stack_frame.r0 = (unsigned long)parameter;/* 将剩下的参数寄存器都设置为 0 */stack_frame->exception_stack_frame.r1 = 0; /* r1 寄存器 */stack_frame->exception_stack_frame.r2 = 0; /* r2 寄存器 */stack_frame->exception_stack_frame.r3 = 0; /* r3 寄存器 *//* 将 IP(Intra-Procedure-call scratch register.) 设置为 0 */stack_frame->exception_stack_frame.r12 = 0; /* r12 寄存器 *//* 将线程退出函数的地址保存在 lr 寄存器 */stack_frame->exception_stack_frame.lr = (unsigned long)texit;/* 将线程入口函数的地址保存在 pc 寄存器 */stack_frame->exception_stack_frame.pc = (unsigned long)tentry;/* 设置 psr 的值为 0x01000000L，表示默认切换过去是 Thumb 模式 */stack_frame->exception_stack_frame.psr = 0x01000000L;/* 返回当前线程的栈地址 */return stk;
}
实现上下文切换
在不同的 CPU 架构里，线程之间的上下文切换和中断到线程的上下文切换，上下文的寄存器部分可能是有差异的，也可能是一样的。在 Cortex-M 里面上下文切换都是统一使用 PendSV 异常来完成，切换部分并没有差异。但是为了能适应不同的 CPU 架构，RT-Thread 的 libcpu 抽象层还是需要实现三个线程切换相关的函数：
1） rt_hw_context_switch_to()：没有来源线程，切换到目标线程，在调度器启动第一个线程的时候被调用。
2） rt_hw_context_switch()：在线程环境下，从当前线程切换到目标线程。
3） rt_hw_context_switch_interrupt ()：在中断环境下，从当前线程切换到目标线程。
在线程环境下进行切换和在中断环境进行切换是存在差异的。线程环境下，如果调用 rt_hw_context_switch() 函数，那么可以马上进行上下文切换；而在中断环境下，需要等待中断处理函数完成之后才能进行切换。
由于这种差异，在 ARM9 等平台，rt_hw_context_switch() 和 rt_hw_context_switch_interrupt() 的实现并不一样。在中断处理程序里如果触发了线程的调度，调度函数里会调用 rt_hw_context_switch_interrupt() 触发上下文切换。中断处理程序里处理完中断事务之后，中断退出之前，检查 rt_thread_switch_interrupt_flag 变量，如果该变量的值为 1，就根据 rt_interrupt_from_thread 变量和 rt_interrupt_to_thread 变量，完成线程的上下文切换。
在 Cortex-M 处理器架构里，基于自动部分压栈和 PendSV 的特性，上下文切换可以实现地更加简洁。

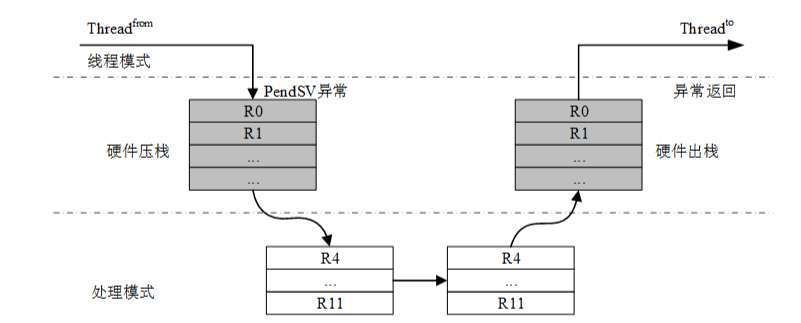

线程之间的上下文切换，如下图表示：
硬件在进入 PendSV 中断之前自动保存了 from 线程的 PSR、PC、LR、R12、R3-R0 寄存器，然后 PendSV 里保存 from 线程的 R11~R4 寄存器，以及恢复 to 线程的 R4~R11 寄存器，最后硬件在退出 PendSV 中断之后，自动恢复 to 线程的 R0~R3、R12、LR、PC、PSR 寄存器。

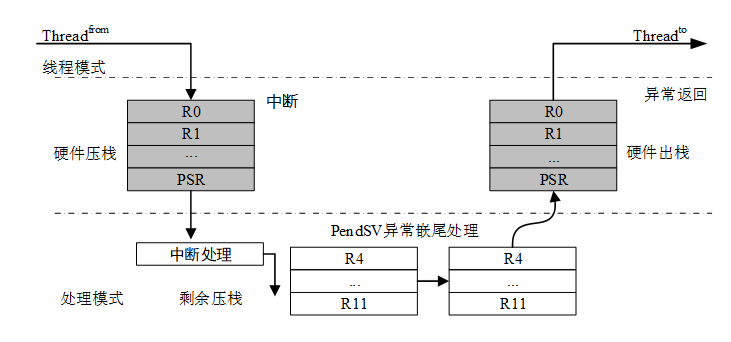

中断到线程的上下文切换可以用下图表示：
硬件在进入中断之前自动保存了 from 线程的 PSR、PC、LR、R12、R3-R0 寄存器，然后触发了 PendSV 异常。在 PendSV 异常处理函数里保存 from 线程的 R11~R4 寄存器，以及恢复 to 线程的 R4~R11 寄存器，最后硬件在退出 PendSV 中断之后，自动恢复 to 线程的 R0~R3、R12、PSR、PC、LR 寄存器。
显然，在 Cortex-M 内核里 rt_hw_context_switch() 和 rt_hw_context_switch_interrupt() 功能一致，都是在 PendSV 里完成剩余上下文的保存和回复。所以我们仅仅需要实现一份代码，简化移植的工作。
实现 rt_hw_context_switch_to()
rt_hw_context_switch_to() 只有目标线程，没有来源线程。这个函数里实现切换到指定线程的功能，下图是流程图：
在 Cortex-M3 内核上的 rt_hw_context_switch_to() 实现（基于 MDK），如下代码所示：
MDK 版 rt_hw_context_switch_to() 实现
;/*
; * void rt_hw_context_switch_to(rt_uint32_t to);
; * r0 --> to
; * this fucntion is used to perform the first thread switch
; */
rt_hw_context_switch_to PROCEXPORT rt_hw_context_switch_to; r0 的值是一个指针，该指针指向 to 线程的线程控制块的 SP 成员; 将 r0 寄存器的值保存到 rt_interrupt_to_thread 变量里LDR r1, =rt_interrupt_to_threadSTR r0, [r1]; 设置 from 线程为空，表示不需要保存 from 的上下文LDR r1, =rt_interrupt_from_threadMOV r0, #0x0STR r0, [r1]; 设置标志为 1，表示需要切换，这个变量将在 PendSV 异常处理函数里切换时被清零LDR r1, =rt_thread_switch_interrupt_flagMOV r0, #1STR r0, [r1]; 设置 PendSV 异常优先级为最低优先级LDR r0, =NVIC_SYSPRI2LDR r1, =NVIC_PENDSV_PRILDR.W r2, [r0,#0x00] ; readORR r1,r1,r2 ; modifySTR r1, [r0] ; write-back; 触发 PendSV 异常 (将执行 PendSV 异常处理程序)LDR r0, =NVIC_INT_CTRLLDR r1, =NVIC_PENDSVSETSTR r1, [r0]; 放弃芯片启动到第一次上下文切换之前的栈内容，将 MSP 设置启动时的值LDR r0, =SCB_VTORLDR r0, [r0]LDR r0, [r0]MSR msp, r0; 使能全局中断和全局异常，使能之后将进入 PendSV 异常处理函数CPSIE FCPSIE I; 不会执行到这里ENDP
实现 rt_hw_context_switch()/ rt_hw_context_switch_interrupt()

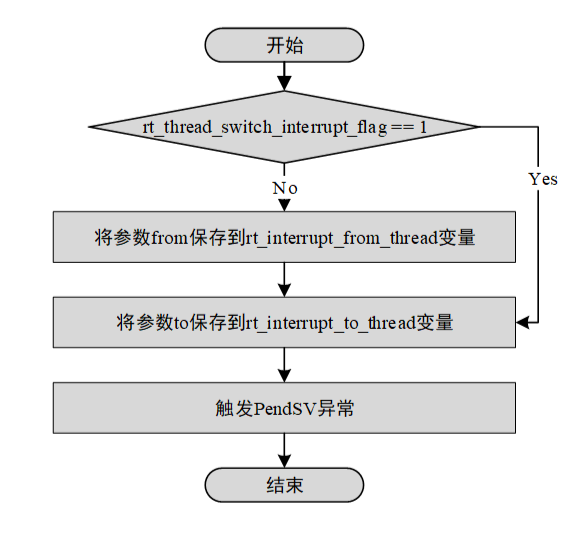

函数 rt_hw_context_switch() 和函数 rt_hw_context_switch_interrupt() 都有两个参数，分别是 from 线程和 to 线程。它们实现从 from 线程切换到 to 线程的功能。下图是具体的流程图：
在 Cortex-M3 内核上的 rt_hw_context_switch() 和 rt_hw_context_switch_interrupt() 实现（基于 MDK），如下代码所示：
rt_hw_context_switch()/rt_hw_context_switch_interrupt() 实现
;/*
; * void rt_hw_context_switch(rt_uint32_t from, rt_uint32_t to);
; * r0 --> from
; * r1 --> to
; */
rt_hw_context_switch_interruptEXPORT rt_hw_context_switch_interrupt
rt_hw_context_switch PROCEXPORT rt_hw_context_switch; 检查 rt_thread_switch_interrupt_flag 变量是否为 1; 如果变量为 1 就跳过更新 from 线程的内容LDR r2, =rt_thread_switch_interrupt_flagLDR r3, [r2]CMP r3, #1BEQ _reswitch; 设置 rt_thread_switch_interrupt_flag 变量为 1MOV r3, #1STR r3, [r2]; 从参数 r0 里更新 rt_interrupt_from_thread 变量LDR r2, =rt_interrupt_from_threadSTR r0, [r2]_reswitch; 从参数 r1 里更新 rt_interrupt_to_thread 变量LDR r2, =rt_interrupt_to_threadSTR r1, [r2]; 触发 PendSV 异常，将进入 PendSV 异常处理函数来完成上下文切换LDR r0, =NVIC_INT_CTRLLDR r1, =NVIC_PENDSVSETSTR r1, [r0]BX LR
实现 PendSV 中断
在 Cortex-M3 里，PendSV 中断处理函数是 PendSV_Handler()。在 PendSV_Handler() 里完成线程切换的实际工作，下图是具体的流程图：
; r0 --> switch from thread stack
; r1 --> switch to thread stack
; psr, pc, lr, r12, r3, r2, r1, r0 are pushed into [from] stack
PendSV_Handler PROCEXPORT PendSV_Handler; 关闭全局中断MRS r2, PRIMASKCPSID I; 检查 rt_thread_switch_interrupt_flag 变量是否为 0; 如果为零就跳转到 pendsv_exitLDR r0, =rt_thread_switch_interrupt_flagLDR r1, [r0]CBZ r1, pendsv_exit ; pendsv already handled; 清零 rt_thread_switch_interrupt_flag 变量MOV r1, #0x00STR r1, [r0]; 检查 rt_interrupt_from_thread 变量是否为 0; 如果为 0，就不进行 from 线程的上下文保存LDR r0, =rt_interrupt_from_threadLDR r1, [r0]CBZ r1, switch_to_thread; 保存 from 线程的上下文MRS r1, psp ; 获取 from 线程的栈指针STMFD r1!, {r4 - r11} ; 将 r4~r11 保存到线程的栈里LDR r0, [r0]STR r1, [r0] ; 更新线程的控制块的 SP 指针switch_to_threadLDR r1, =rt_interrupt_to_threadLDR r1, [r1]LDR r1, [r1] ; 获取 to 线程的栈指针LDMFD r1!, {r4 - r11} ; 从 to 线程的栈里恢复 to 线程的寄存器值MSR psp, r1 ; 更新 r1 的值到 psppendsv_exit; 恢复全局中断状态MSR PRIMASK, r2; 修改 lr 寄存器的 bit2，确保进程使用 PSP 堆栈指针ORR lr, lr, #0x04; 退出中断函数BX lrENDP
实现时钟节拍
有了开关全局中断和上下文切换功能的基础，RTOS 就可以进行线程的创建、运行、调度等功能了。有了时钟节拍支持，RT-Thread 可以实现对相同优先级的线程采用时间片轮转的方式来调度，实现定时器功能，实现 rt_thread_delay() 延时函数等等。
libcpu 的移植需要完成的工作，就是确保 rt_tick_increase() 函数会在时钟节拍的中断里被周期性的调用，调用周期取决于 rtconfig.h 的宏 RT_TICK_PER_SECOND 的值。
在 Cortex M 中，实现 SysTick 的中断处理函数即可实现时钟节拍功能。
void SysTick_Handler(void)
{/* enter interrupt */rt_interrupt_enter();rt_tick_increase();/* leave interrupt */rt_interrupt_leave();
}
BSP 移植
相同的 CPU 架构在实际项目中，不同的板卡上可能使用相同的 CPU 架构，搭载不同的外设资源，完成不同的产品，所以我们也需要针对板卡做适配工作。RT-Thread 提供了 BSP 抽象层来适配常见的板卡。如果希望在一个板卡上使用 RT-Thread 内核，除了需要有相应的芯片架构的移植，还需要有针对板卡的移植，也就是实现一个基本的 BSP。主要任务是建立让操作系统运行的基本环境，需要完成的主要工作是：
1）初始化 CPU 内部寄存器，设定 RAM 工作时序。
2）实现时钟驱动及中断控制器驱动，完善中断管理。
3）实现串口和 GPIO 驱动。
4）初始化动态内存堆，实现动态堆内存管理。
