【Bluedroid】蓝牙启动之 SMP_Init 源码解析

news 2025/6/7 5:49:53

蓝牙（安全管理协议，Security Management Protocol）是蓝牙设备安全通信的核心协议，负责配对、密钥协商和安全等级管理。本文围绕 Bluedroid SMP 协议的初始化流程展开，系统解析其核心控制块（tSMP_CB）的状态管理、与 L2CAP 层的接口注册，以及 P-256 椭圆曲线参数的初始化逻辑。通过分析SMP_Init函数的调用链，揭示tsmp_CB如何重置状态、初始化定时器与测试参数，smp_l2cap_if_init如何建立与 L2CAP 的通信接口，以及p_256_init_curve如何为安全连接（SC）提供密码学基础。这些步骤共同确保 SMP 协议栈的可靠启动与安全通信能力。

一、概述

蓝牙设备的安全通信依赖 SMP实现配对、密钥交换和安全策略协商。SMP 的初始化是协议栈启动的关键环节，涉及状态管理、资源初始化、底层接口绑定及密码学参数配置。本文聚焦以下核心内容：

1.1 核心控制块：`tSMP_CB`的状态管理

tSMP_CB是 SMP 协议的 “状态仓库”，存储协议运行中的关键数据：

状态与配置：记录当前协议状态（如配对阶段）、本地与对端的安全策略（如 IO 能力、是否强制安全连接）。
临时数据与密钥：缓存配对过程中的随机数、确认值，以及协商生成的密钥（如临时密钥 TK、长期密钥 LTK）。
异步事件管理：关联定时器（如响应超时、延迟认证）和回调函数（通知上层事件）。

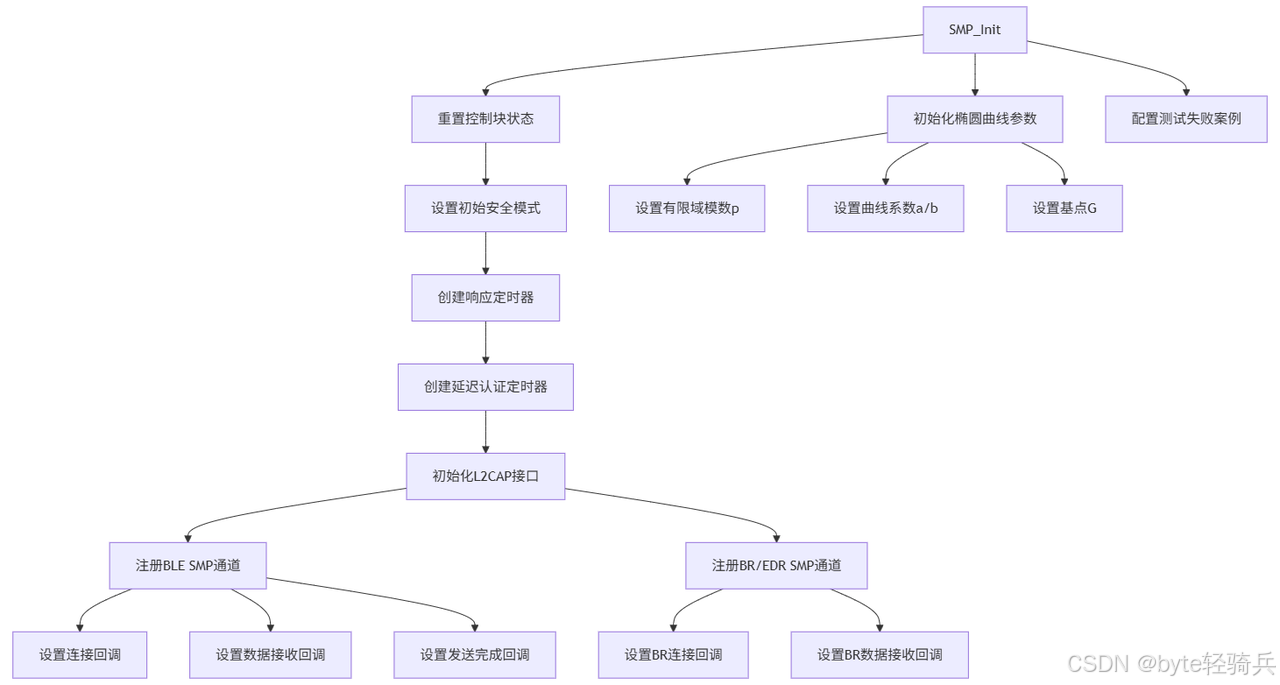

1.2 初始化流程：从`SMP_Init`到资源配置

SMP_Init作为入口函数，调用tsmp_CB::init完成核心初始化：

状态重置：通过*this = {}清空历史数据，确保初始状态干净。
资源初始化：创建定时器（smp_rsp_timer_ent、delayed_auth_timer_ent）处理异步事件；调用smp_l2cap_if_init注册 L2CAP 接口，建立与底层数据传输层的通信。
测试支持：配置 PTS（协议一致性测试）失败案例，满足认证需求。

1.3 L2CAP 接口绑定：`smp_l2cap_if_init`的作用

L2CAP是 SMP 的底层传输载体。smp_l2cap_if_init通过注册固定通道回调（连接、数据接收、发送完成），将 SMP 与 L2CAP 绑定：

BLE 场景：注册L2CAP_SMP_CID通道，处理低功耗蓝牙的 SMP 数据。
BR/EDR 场景：注册L2CAP_SMP_BR_CID通道，支持传统蓝牙的安全管理。

1.4 密码学基础：P-256 椭圆曲线参数初始化

蓝牙安全连接（SC）基于 ECDH（椭圆曲线 Diffie-Hellman）密钥交换，依赖 P-256 椭圆曲线的标准参数。p_256_init_curve函数初始化曲线参数（模数p、系数a/b、基点G），为 ECDH 提供数学基础，确保设备间基于相同参数生成共享密钥。

二、源码分析

SMP_Init

packages/modules/Bluetooth/system/stack/smp/smp_api.cc
tSMP_CB smp_cb;/********************************************************************************* Function         SMP_Init** Description      This function initializes the SMP unit.** Returns          void*******************************************************************************/
void SMP_Init(uint8_t init_security_mode) { smp_cb.init(init_security_mode); }

初始化 SMP 单元。

tSMP_CB smp_cb

packages/modules/Bluetooth/system/stack/smp/smp_int.h
/* SMP control block */
class tSMP_CB {public:void init(uint8_t security_mode);void reset();public://初始化时设置的安全模式（由 SMP_Init 传入），决定配对的安全等级（如无认证、单向认证、双向认证等）uint8_t init_security_mode{0};// SMP 事件回调函数指针（用于通知上层协议（如 L2CAP）或应用层配对结果、错误等）tSMP_CALLBACK* p_callback;// SMP 响应超时定时器（若对端未在规定时间内响应，触发超时处理）alarm_t* smp_rsp_timer_ent;RawAddress pairing_bda;tSMP_STATE state;bool derive_lk;bool id_addr_rcvd;tBLE_ADDR_TYPE id_addr_type;RawAddress id_addr;bool smp_over_br;tSMP_BR_STATE br_state; /* if SMP over BR/ERD has priority over SMP */uint8_t failure;tSMP_STATUS status;tHCI_ROLE role;uint16_t flags;tSMP_EVT cb_evt;tSMP_SEC_LEVEL sec_level; // 最终协商的安全等级（如无加密、加密、加密且认证）bool connect_initialized;// 本地与对端的确认值（用于配对认证，如数值比较或 OOB 验证）Octet16 confirm;Octet16 rconfirm;// 本地与对端的随机数（用于生成确认值或密钥）Octet16 rrand; /* for SC this is peer nonce */Octet16 rand;  /* for SC this is local nonce */// 本地私钥和 DH（Diffie-Hellman）共享密钥（用于安全连接的椭圆曲线密钥交换）BT_OCTET32 private_key;BT_OCTET32 dhkey;Octet16 commitment;Octet16 remote_commitment;Octet16 local_random; /* local randomizer - passkey or OOB randomizer */Octet16 peer_random;  /* peer randomizer - passkey or OOB randomizer */Octet16 dhkey_check;Octet16 remote_dhkey_check;// 本地与对端的公钥（椭圆曲线公钥，用于 DH 交换）tSMP_PUBLIC_KEY loc_publ_key;tSMP_PUBLIC_KEY peer_publ_key;tSMP_OOB_DATA_TYPE req_oob_type;tSMP_SC_OOB_DATA sc_oob_data;tSMP_IO_CAP peer_io_caps;tSMP_IO_CAP local_io_capability;tSMP_OOB_FLAG peer_oob_flag;tSMP_OOB_FLAG loc_oob_flag;tSMP_AUTH_REQ peer_auth_req;tSMP_AUTH_REQ loc_auth_req;// 本地是否强制仅使用安全连接（Secure Connections，SC）模式（基于椭圆曲线加密）bool sc_only_mode_locally_required; /* true if sc_only required requiredlocally */// 对端是否强制要求安全连接模式bool sc_mode_required_by_peer;      /* true if peer requires sc in pair_req orpair_rsp *//* either in Secure Connections mode or not at all */tSMP_ASSO_MODEL selected_association_model;bool key_derivation_h7_used;bool le_sc_kp_notif_is_used;tSMP_SC_KEY_TYPE local_keypress_notification;tSMP_SC_KEY_TYPE peer_keypress_notification;// 认证阶段轮次（如基于 PIN 码的配对可能分多轮交互）uint8_t round; /* authentication stage 1 round for passkey association model */// 需要显示的配对码（如 6 位数字，用于用户确认是否一致）uint32_t number_to_display;Octet16 mac_key;uint8_t peer_enc_size;uint8_t loc_enc_size;uint8_t peer_i_key;uint8_t peer_r_key;uint8_t local_i_key;uint8_t local_r_key;// 临时密钥（Temporary Key），配对过程中生成的关键临时密钥，用于推导其他密钥（如 LTK）Octet16 tk; // 长期密钥（Long Term Key），用于后续连接的加密和认证Octet16 ltk;uint16_t div;// 加密同步根密钥（Connection Signature Resolving Key），用于数据签名防篡改Octet16 csrk; /* storage for local CSRK */uint16_t ediv;BT_OCTET8 enc_rand;tBLE_ADDR_TYPE addr_type;RawAddress local_bda;bool is_pair_cancel;bool discard_sec_req;uint8_t rcvd_cmd_code;uint8_t rcvd_cmd_len;uint16_t total_tx_unacked;bool wait_for_authorization_complete;tSMP_STATUS cert_failure; /*failure case for certification */// 延迟认证定时器（用于异步授权场景）alarm_t* delayed_auth_timer_ent;tBLE_BD_ADDR pairing_ble_bd_addr;
};

tSMP_CB 类是SMP的核心控制块（Control Block），用于存储 SMP 协议运行过程中的状态、配置参数、临时数据、密钥材料等关键信息。它是 SMP 协议栈实现的核心数据结构，贯穿配对（Pairing）、密钥生成（Key Generation）、安全等级协商等全流程。

通过成员变量和方法（init/reset）实现以下核心能力：

状态管理：记录 SMP 协议当前运行阶段（如配对初始化、密钥交换、认证等）。
配置参数存储：保存本地与对端设备的安全策略（如是否强制安全连接、IO 能力、认证需求等）。
临时数据缓存：存储配对过程中生成的临时值（如随机数、确认值、DH 密钥等）。
密钥材料管理：保存协商或生成的密钥（如临时密钥 TK、长期密钥 LTK、CSRK 等）。
回调与定时器：关联协议事件回调和超时定时器，处理异步事件（如响应超时）。

tSMP_CB::init

packages/modules/Bluetooth/system/stack/smp/smp_utils.cc
void tSMP_CB::init(uint8_t security_mode) {*this = {}; // 重置控制块状态init_security_mode = security_mode; // 设置初始安全模式smp_cb.smp_rsp_timer_ent = alarm_new("smp.smp_rsp_timer_ent");smp_cb.delayed_auth_timer_ent = alarm_new("smp.delayed_auth_timer_ent");log::verbose("init_security_mode:{}", init_security_mode);// 初始化 SMP 与 L2CAP的接口smp_l2cap_if_init();// 初始化椭圆曲线参数/* initialization of P-256 parameters */p_256_init_curve();// 配置认证测试失败案例/* Initialize failure case for certification */smp_cb.cert_failure = static_cast<tSMP_STATUS>(stack_config_get_interface()->get_pts_smp_failure_case());if (smp_cb.cert_failure)log::error("PTS FAILURE MODE IN EFFECT (CASE {})", smp_cb.cert_failure);
}

为 SMP 协议运行准备干净的初始状态，包括重置控制块、初始化关键资源（定时器、L2CAP 接口、椭圆曲线参数），并处理测试相关的失败案例配置。

蓝牙安全连接（Secure Connections，SC）基于椭圆曲线 Diffie-Hellman（ECDH）密钥交换，P-256 是 SC 强制支持的椭圆曲线。

smp_l2cap_if_init

packages/modules/Bluetooth/system/stack/smp/smp_l2c.cc
/********************************************************************************* Function         smp_l2cap_if_init** Description      This function is called during the SMP task startup*                  to register interface functions with L2CAP.*******************************************************************************/
void smp_l2cap_if_init(void) {// 1. 定义 L2CAP 固定通道注册结构体// 用于配置 L2CAP 通道的回调函数和参数。其成员变量对应 L2CAP 与上层协议（如 SMP）交互的关键接口tL2CAP_FIXED_CHNL_REG fixed_reg; log::verbose("SMDBG l2c");// 2. 配置 SMP 通道的回调函数（BLE 场景）fixed_reg.pL2CA_FixedConn_Cb = smp_connect_callback; // 连接回调fixed_reg.pL2CA_FixedData_Cb = smp_data_received; // 数据接收回调fixed_reg.pL2CA_FixedTxComplete_Cb = smp_tx_complete_callback; // 发送完成回调// 3. 配置通道可选参数fixed_reg.pL2CA_FixedCong_Cb =NULL; /* do not handle congestion on this channel */fixed_reg.default_idle_tout =60; /* set 60 seconds timeout, 0xffff default idle timeout */// 4. 注册 BLE SMP 固定通道L2CA_RegisterFixedChannel(L2CAP_SMP_CID, &fixed_reg);// 5. 配置并注册 BR/EDR SMP 通道（传统蓝牙场景）fixed_reg.pL2CA_FixedConn_Cb = smp_br_connect_callback;fixed_reg.pL2CA_FixedData_Cb = smp_br_data_received;L2CA_RegisterFixedChannel(L2CAP_SMP_BR_CID, &fixed_reg);
}

通过向 L2CAP 注册 SMP 的连接管理、数据接收、发送完成等回调函数，使 L2CAP 能够将 SMP 通道的事件（如数据到达、连接状态变化）传递给 SMP 协议栈处理，最终实现 SMP 协议在蓝牙链路上的正常运行。

p_256_init_curve

packages/modules/Bluetooth/system/stack/smp/p_256_curvepara.cc
#define KEY_LENGTH_DWORDS_P256 8// 表示椭圆曲线上的点
typedef struct {uint32_t x[KEY_LENGTH_DWORDS_P256];uint32_t y[KEY_LENGTH_DWORDS_P256];uint32_t z[KEY_LENGTH_DWORDS_P256];
} Point;// 存储椭圆曲线的全局参数
typedef struct {// curve's coefficientsuint32_t a[KEY_LENGTH_DWORDS_P256];uint32_t b[KEY_LENGTH_DWORDS_P256];// whether a is -3int a_minus3;// prime modulusuint32_t p[KEY_LENGTH_DWORDS_P256];// Omega, p = 2^m -omegauint32_t omega[KEY_LENGTH_DWORDS_P256];// base point, a point on E of order rPoint G;} elliptic_curve_t;// 初始化 P-256 曲线参数
void p_256_init_curve() {elliptic_curve_t* ec = &curve_p256;// 1. 有限域模数 p// 组合后 p=0xFFFFFFFF00000001000000000000000000000000FFFFFFFFFFFFFFFFFFFFFFFF（256 位素数）ec->p[7] = 0xFFFFFFFF;ec->p[6] = 0x00000001;ec->p[5] = 0x0;ec->p[4] = 0x0;ec->p[3] = 0x0;ec->p[2] = 0xFFFFFFFF;ec->p[1] = 0xFFFFFFFF;ec->p[0] = 0xFFFFFFFF;// 2. 曲线系数 a 和 bmemset(ec->omega, 0, KEY_LENGTH_DWORDS_P256);memset(ec->a, 0, KEY_LENGTH_DWORDS_P256);ec->a_minus3 = true;// b// b 的值：0x5AC635D8AA3A93E7B3EBBD55769886BC651D06B0CC53B0F63BCE3C3E27D2604Bec->b[7] = 0x5ac635d8;ec->b[6] = 0xaa3a93e7;ec->b[5] = 0xb3ebbd55;ec->b[4] = 0x769886bc;ec->b[3] = 0x651d06b0;ec->b[2] = 0xcc53b0f6;ec->b[1] = 0x3bce3c3e;ec->b[0] = 0x27d2604b;// 3. 基点 G// base point// 基点 G 的 X 坐标：0x6B17D1F2E12C4247F8BCE6E563A440F277037D812DEB33A0F4A13945D898C296ec->G.x[7] = 0x6b17d1f2;ec->G.x[6] = 0xe12c4247;ec->G.x[5] = 0xf8bce6e5;ec->G.x[4] = 0x63a440f2;ec->G.x[3] = 0x77037d81;ec->G.x[2] = 0x2deb33a0;ec->G.x[1] = 0xf4a13945;ec->G.x[0] = 0xd898c296;// 基点 G 的 Y 坐标：0x4FE342E2FE1A7F9B8EE7EB4A7C0F9E162BCE33576B315ECECBB6406837BF51F5ec->G.y[7] = 0x4fe342e2;ec->G.y[6] = 0xfe1a7f9b;ec->G.y[5] = 0x8ee7eb4a;ec->G.y[4] = 0x7c0f9e16;ec->G.y[3] = 0x2bce3357;ec->G.y[2] = 0x6b315ece;ec->G.y[1] = 0xcbb64068;ec->G.y[0] = 0x37bf51f5;
}

P-256 椭圆曲线是蓝牙安全连接（Secure Connections，SC）的强制支持曲线，用于实现 ECDH（椭圆曲线 Diffie-Hellman）密钥交换。p_256_init_curve 函数的初始化操作是 ECDH 的基础：

密钥交换流程：设备 A 生成私钥 dA 和公钥 QA=dAG，设备 B 生成 dB 和 QB=dBG，双方通过交换公钥计算共享密钥 K=dAQB=dBQA（基于椭圆曲线的离散对数难题保证安全性）。
参数一致性：所有支持蓝牙 SC 的设备必须使用相同的 P-256 参数（p,a,b,G），否则无法正确计算共享密钥。

通过初始化 P-256 椭圆曲线的标准参数，为蓝牙安全连接中的 ECDH 密钥交换提供了数学基础。其核心是将 P-256 的曲线方程、有限域模数和生成元（基点）写入内存，确保设备间能基于相同的密码学参数完成安全密钥协商，最终实现蓝牙设备的安全配对与通信。

椭圆曲线由方程 y2=x3+ax+b 定义（在有限域 GF(p) 上），结构体存储了该方程的系数、模数及生成元（基点）。

系数 a：标准 P-256 曲线的 a=−3，代码中通过 a_minus3 = true 显式标记，避免存储全 0 的 a（实际运算时直接使用 a=−3 以优化计算）。

系数 b：存储 P-256 的标准 b 值（十六进制），是椭圆曲线方程的关键参数，决定曲线形状。

G 是椭圆曲线群的生成元，其阶 r 是一个大素数（r=0xFFFFFFFF00000000FFFFFFFFFFFFFFFFBCE6FAADA7179E84F3B9CAC2FC632551）。所有椭圆曲线密钥对（如 ECDH 中的公私钥）均通过 dG（标量乘法）生成（d 是私钥，dG 是公钥）

omega 用于优化模数运算（如 p=2m−omega 时，模运算可转换为减法）。P-256 的 p 接近 2256，此处初始化为全 0，可能表示未启用该优化或预留扩展
