非隔离电源方案
文章目录
-
- 概要
- 整体架构流程
- 技术名词解释
- 应用分析
- 小结
概要
学习梳理BUCK电路,应用BPN10BA非隔离电源芯片。
整体架构流程
BUCK电路原理;BPN10BA应用电路分析。
在语言模型中,编码器和解码器都是由一个个的 Transformer 组件拼接在一起形成的。
技术名词解释
1.LDO(低压差线性稳压器)

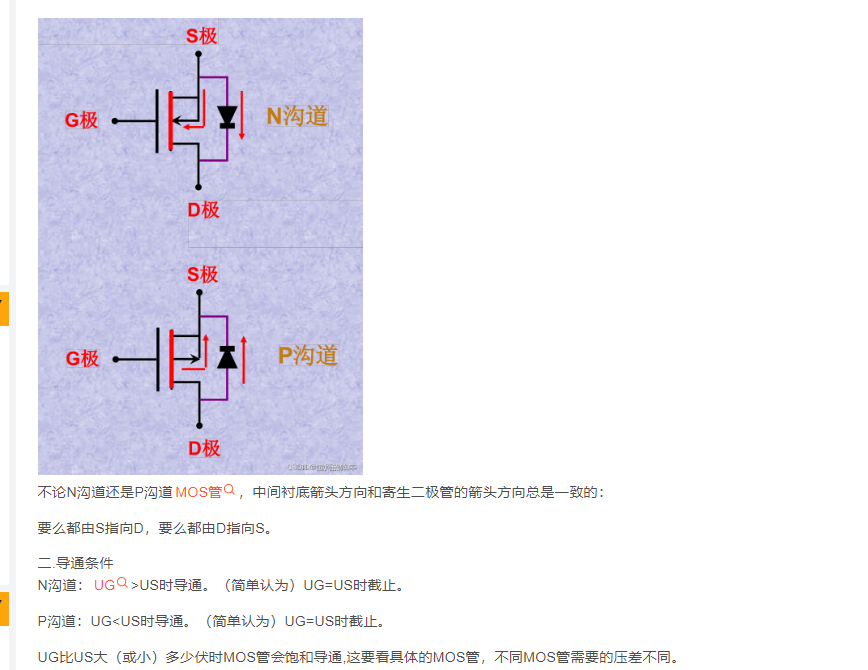

2.COMS管工作原理(一文讲明白MOS管工作原理 - 知乎 (zhihu.com))

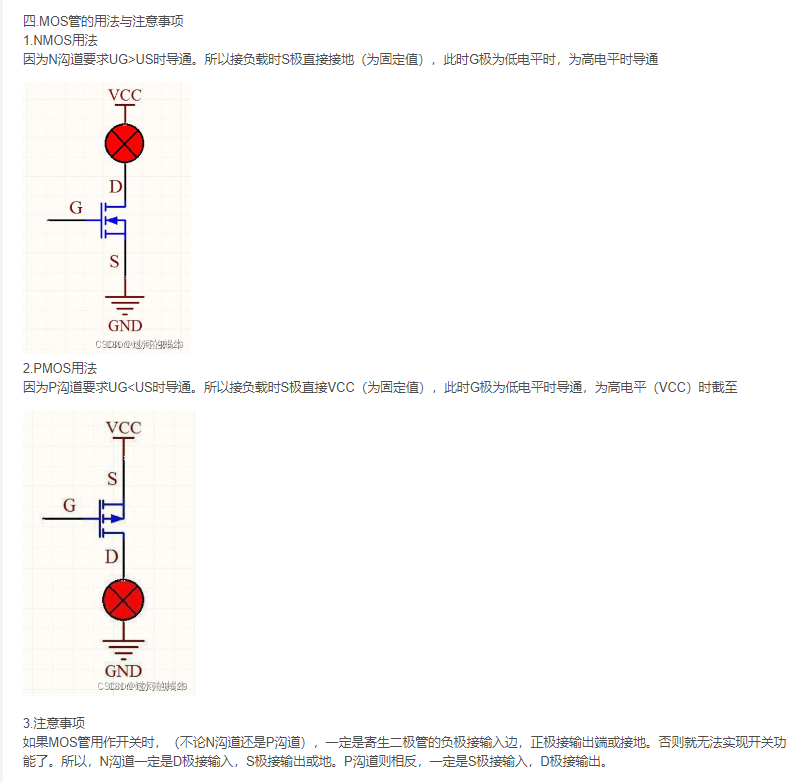

(NMOS与PMOS的导通条件与使用方法_pmos导通 截止条件-CSDN博客)
3.BUCK电路(
5分钟读懂Buck电路——简洁而不简单-CSDN博客)

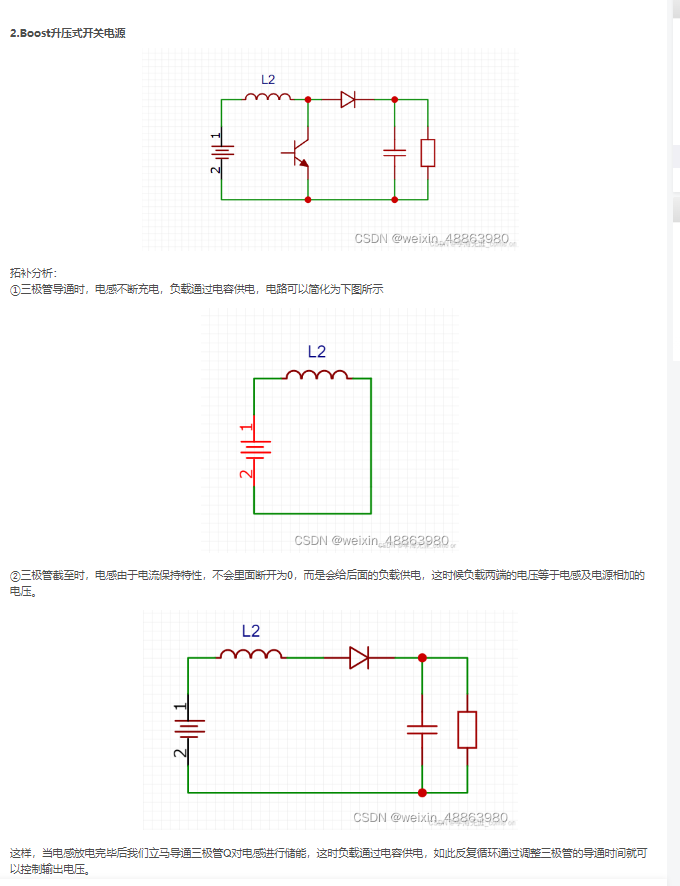

BOOST电路(开关电源拓扑结构:Buck降压,boost升压,Buck-Boost升降压、正激、反激_buck boost-CSDN博客)
应用分析

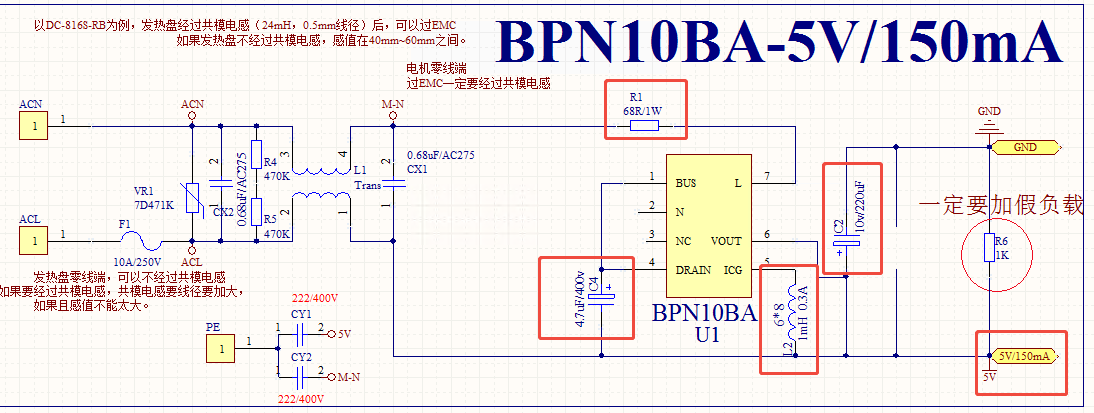

1.ACL和5V等电位,不能摸5V的同时摸别的金属或者大地。
2.L2为BUCK电路的控制降压的电感。
3.C4电容是220V经芯片整流(半波整流)之后滤波,两端电压是310V。
4.C2是输出5V电压稳压作用。.5V和GND之间一点要加假负载电阻,使输出端形成回路,稳定5V。不加的话5V会不稳定。
小结
1.BUCK电路通过芯片内部PWM模块控制电感充放电来实现降压,电感是关键元器件。两个电容,实物体积大的220V滤波,体积小的5稳压。大的电容负脚与小的正脚相连,实物看小的正脚确定5V。
