Mermaid画UML类图
Mermaid画类图
语法简单，可在线画图

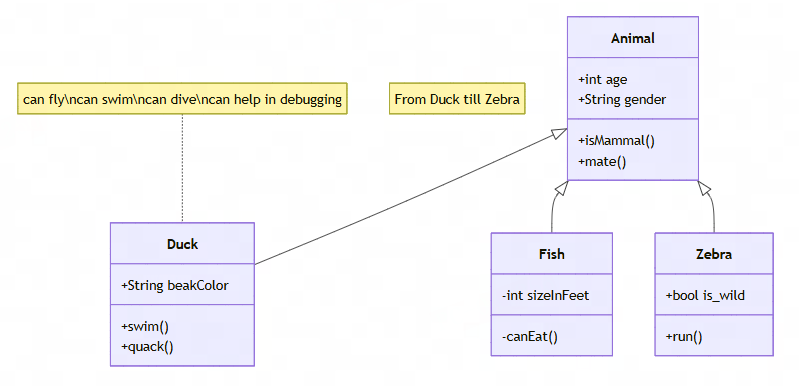

简单示例
语法
基础类
classDiagramclass 类名 {<<修饰符>>+公有属性: 类型-私有属性: 类型#保护属性: 类型+公有方法(参数) 返回值类型-私有方法()}
效果展示：
语法细节：
- 命名约定： 类名应仅由
字母、数字字符（包括 Unicode）、下划线和短横线 (-) 组成。 - 修饰符：
<<interface>>（接口）、<<abstract>>（抽象类）、<<enum>>（枚举） - 给类添加标签：
class 标签类名["类标签信息..."] - 可见性符号：
+公有（public）-私有（private）#保护（protected）~包内可见（package/internal）

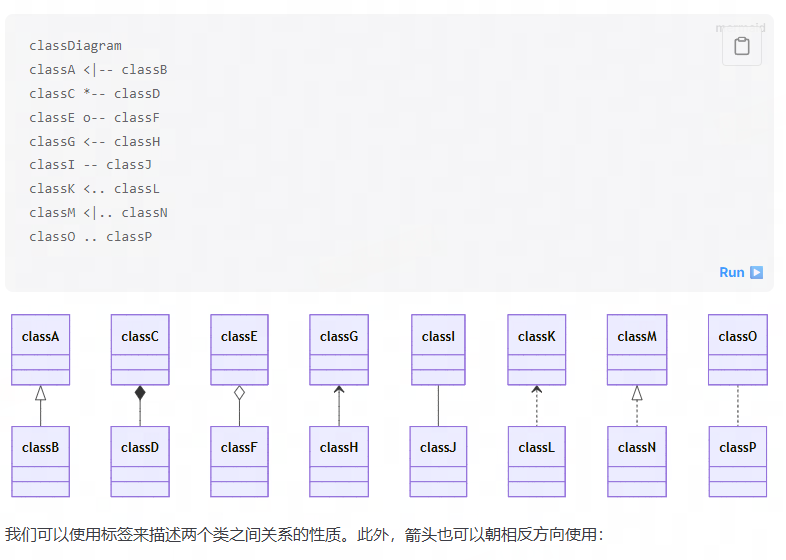

类关系
--表示实线、..表示虚线
| 关系类型 | 语法 | 示例 | 说明 |
|---|---|---|---|
| 继承（泛化） | <|-- | 父类 <|-- 子类 | 空心三角箭头+实线 |
| 实现接口 | <|.. | 接口 <|.. 实现类 | 空心三角箭头+虚线 |
| 关联 | --> 或 -- | 类A --> 类B | 单向关联（箭头指向被包含方） |
| 双向关联 | <--> | 类A <--> 类B | 双向箭头 |
| 聚合 | o-- | 整体 o-- 部分 | 空心菱形+实线（整体与部分） |
| 组合 | *-- | 整体 *-- 部分 | 实心菱形+实线（强所属关系） |
| 依赖 | ..> 或 ..|> | 类A ..> 类B | 虚线箭头（临时使用关系） |
注释
PS：下方示例中的classname表示类名
1、关系注释
classname1 --> classname2 : 注释信息
2、类注释
note for classname "类注释信息"
3、忽略型注释
可以在类图中输入注释，解析器将忽略这些注释。注释需要位于它们自己的行上，并且必须以 %%（双百分号）为前缀。直到下一行之前的任何文本都将被视为注释，包括任何类图语法。
其他常用语法
- 设置图将呈现的方向：
direction RL，RL左右，TM上下（默认TM） - 类关系的多重性：
classname2 "1" --> "n" classname1，表示类2和类1是1对n的关系 - 可以使用
note "line1\nline2"在图上添加备注 - PS：还有其他设置样式、交互的语法，有兴趣可以阅读官方文档

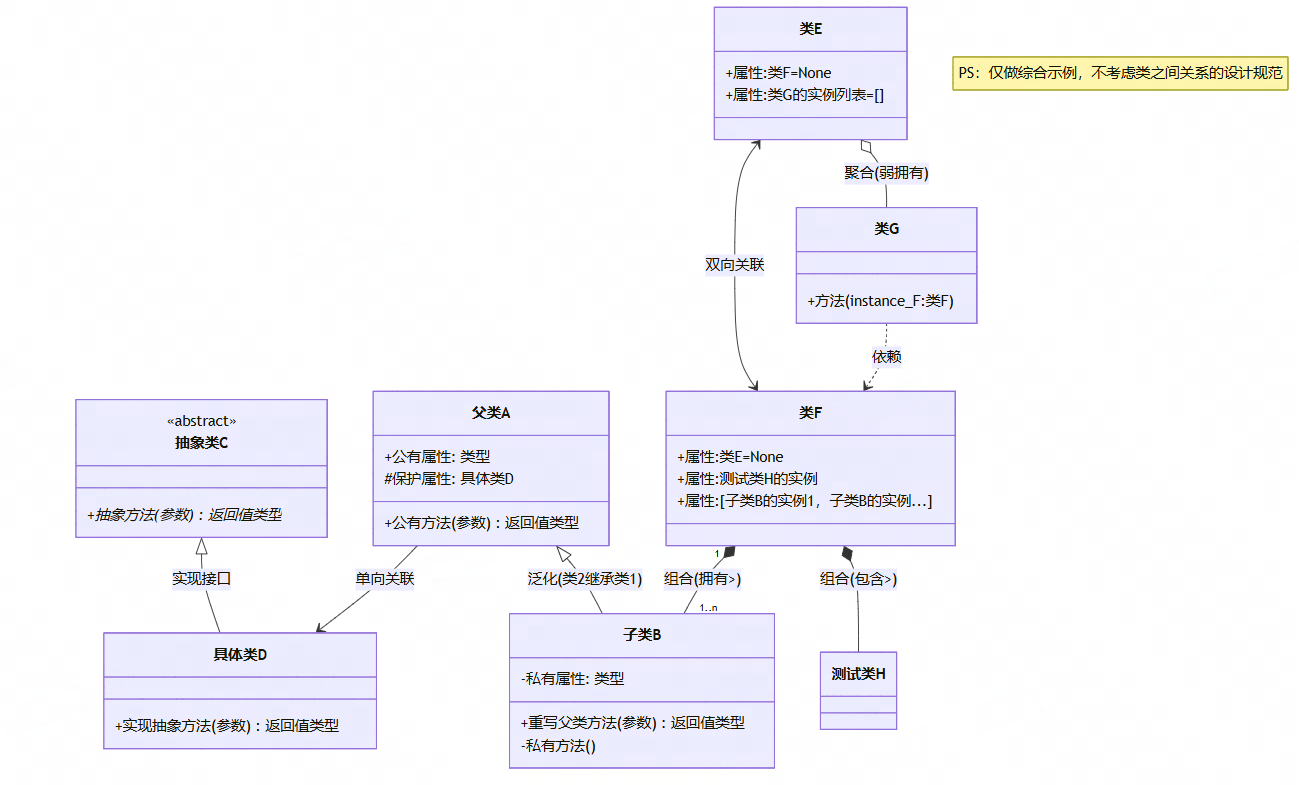

综合示例
PS：仅做综合示例，不考虑类之间关系的设计规范
完整代码
classDiagramdirection TMclass 父类A {+公有属性: 类型#保护属性: 具体类D+公有方法(参数) 返回值类型}note "PS：仅做综合示例，不考虑类之间关系的设计规范"class 子类B {-私有属性: 类型+重写父类方法(参数) 返回值类型-私有方法()}父类A <|-- 子类B : 泛化(类2继承类1)class 抽象类C {<<abstract>>+抽象方法(参数) 返回值类型*}class 具体类D{+实现抽象方法(参数) 返回值类型}抽象类C <|-- 具体类D:实现接口父类A --> 具体类D: 单向关联class 类E {+属性:类F=None+属性:类G的实例列表=[]}class 类F {+属性:类E=None+属性:测试类H的实例+属性:[子类B的实例1，子类B的实例...]}class 类G {+方法(instance_F:类F)}类E <--> 类F : 双向关联类G ..> 类F : 依赖类E o-- 类G : 聚合(弱拥有)类F "1" *-- "1..n" 子类B : 组合(拥有>)class 测试类H类F *-- 测试类H : 组合(包含>)
了解更多，请前往官方文档
其他工具：plantuml
还有其他工具也比较常用来画类图，比如：plantuml，语法类似，功能更多

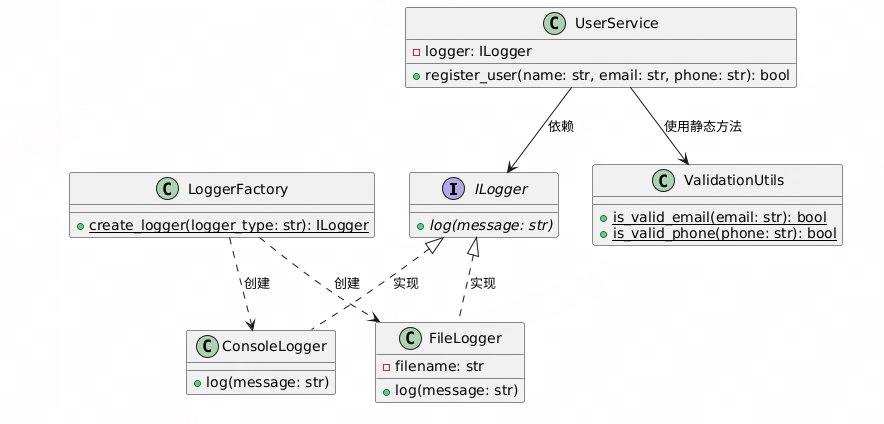

简单示例
语法

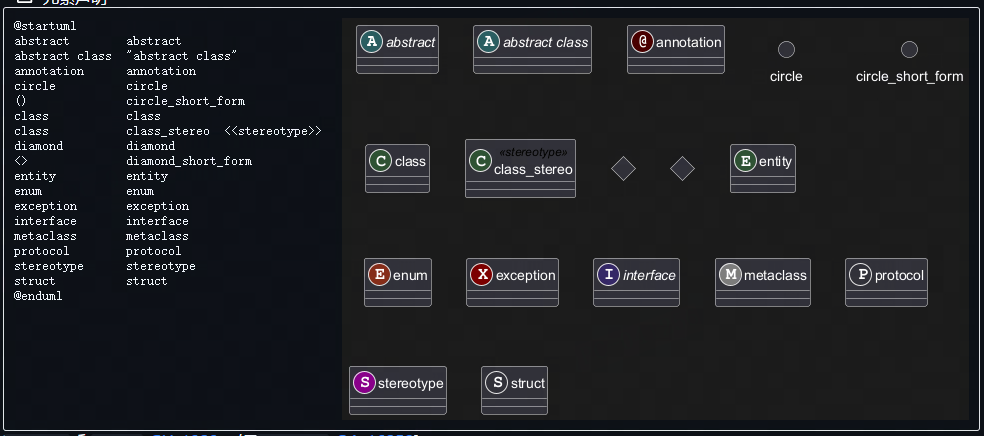

元素声明：

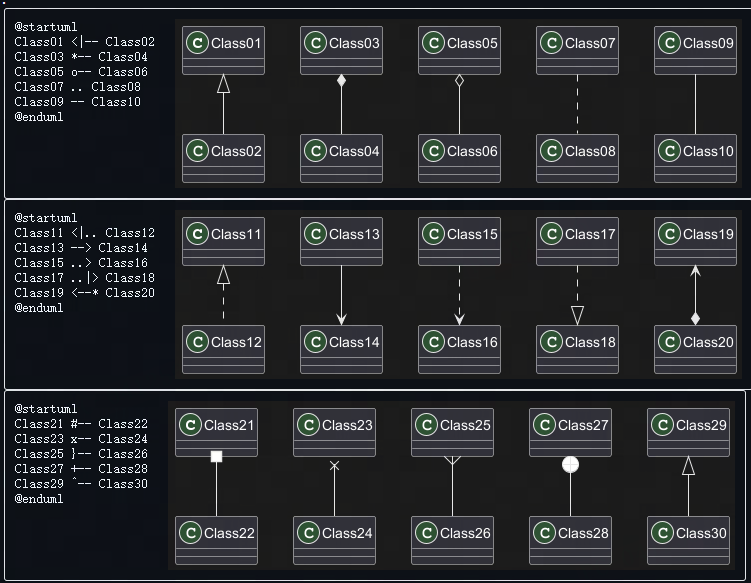

类关系简单示例：

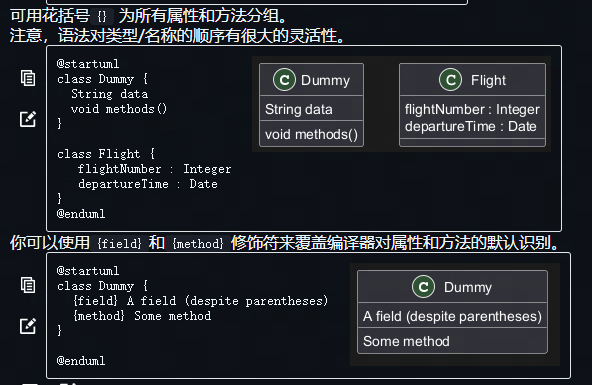

类
了解更多plantuml语法，可查看官方文档
