[华为eNSP] OSPF综合实验

news 2025/6/6 5:23:51

配置流程

画出拓扑图、标注重要接口IP

配置客户端IP

配置服务端IP

配置服务器服务

配置路由器基本信息：名称和接口IP

配置路由器ospf协议

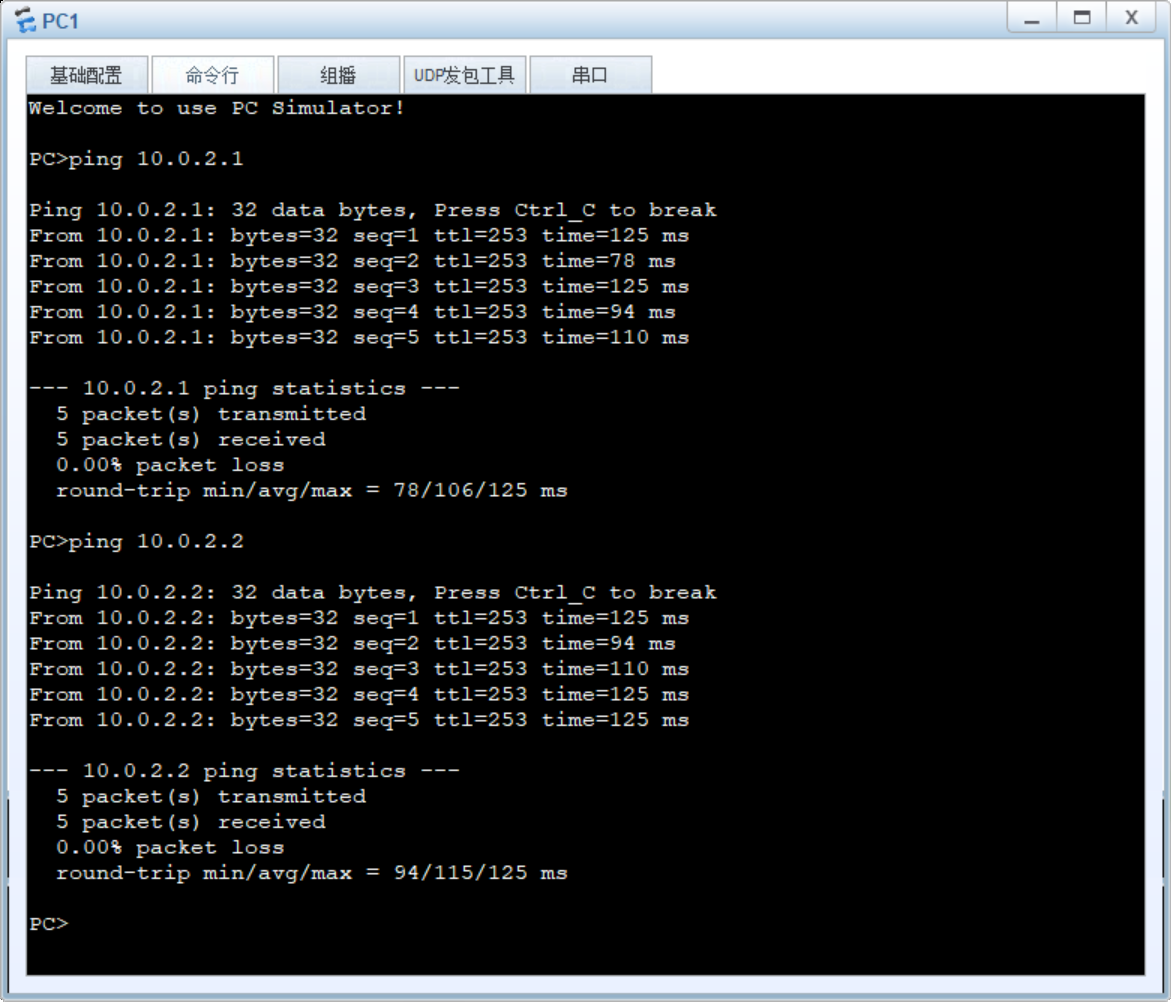

测试结果

通过配置OSPF路由协议，实现跨多路由器的网络互通，并验证终端设备的访问能力。

配置流程

画出拓扑图、标注卓那个要接口IP
配置客户端IP
配置服务端IP
配置服务器服务
配置路由器基本信息：名称和接口IP
配置路由器ospf协议
测试结果

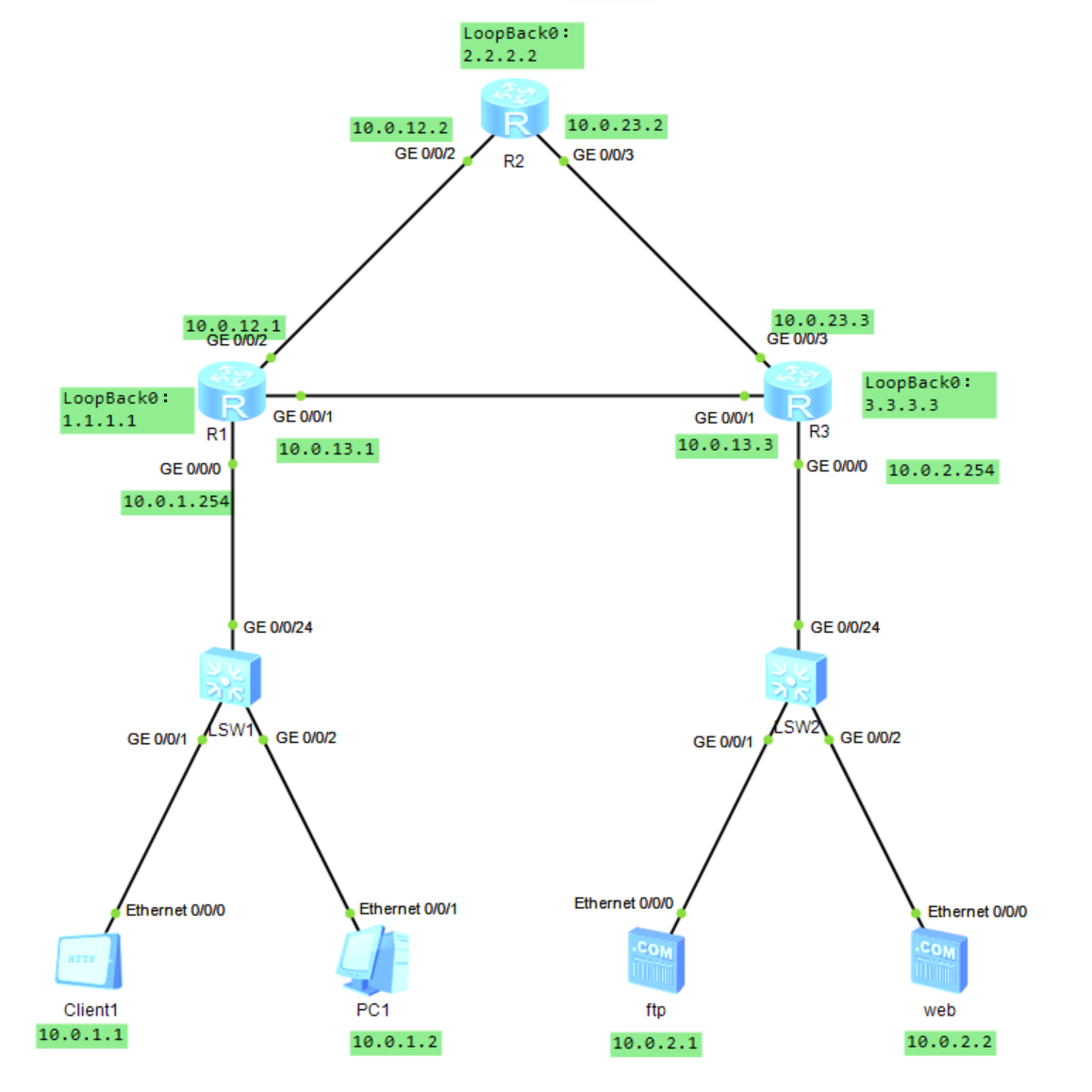

画出拓扑图、标注重要接口IP

配置客户端IP

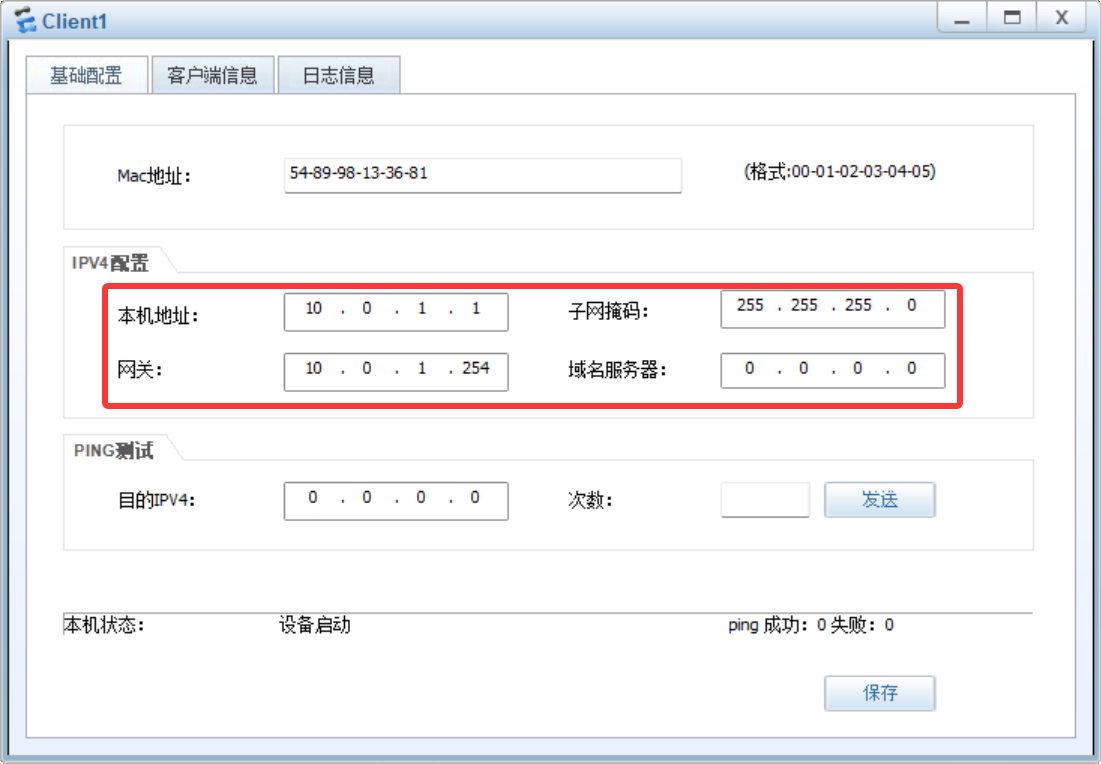

双击client1进行配置：

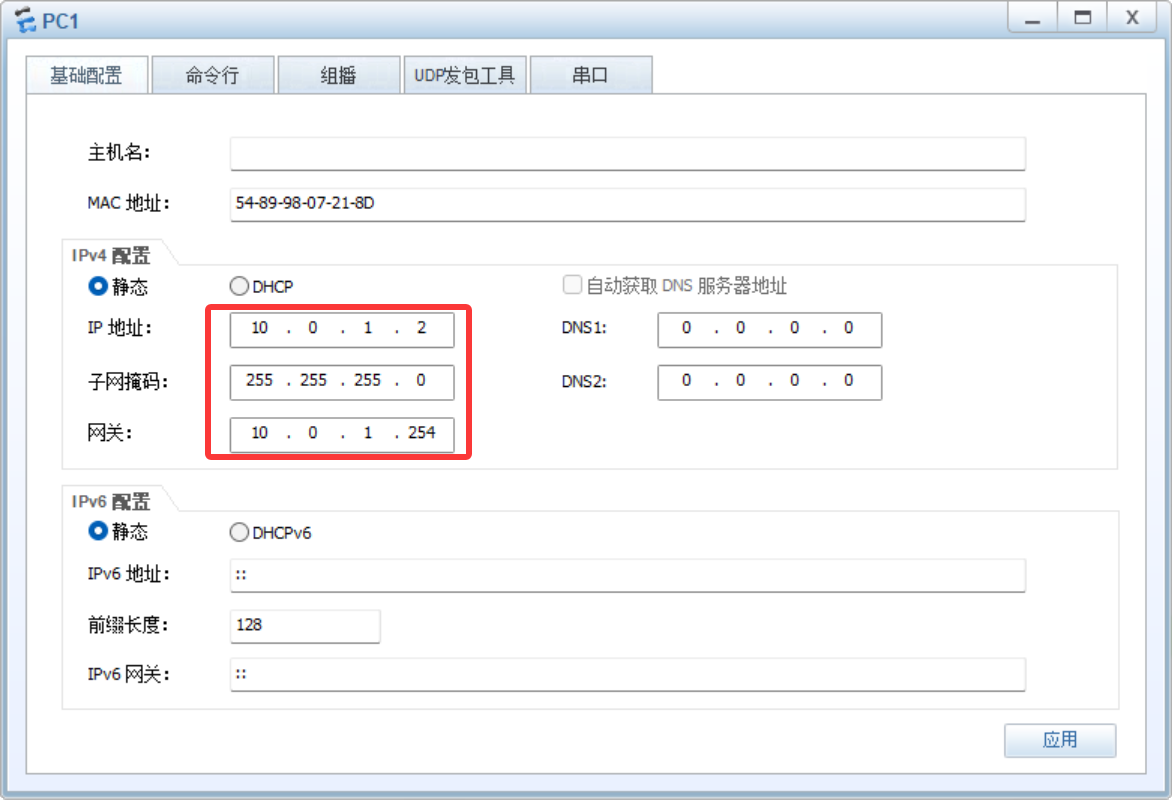

接着配置pc1：

配置服务端IP

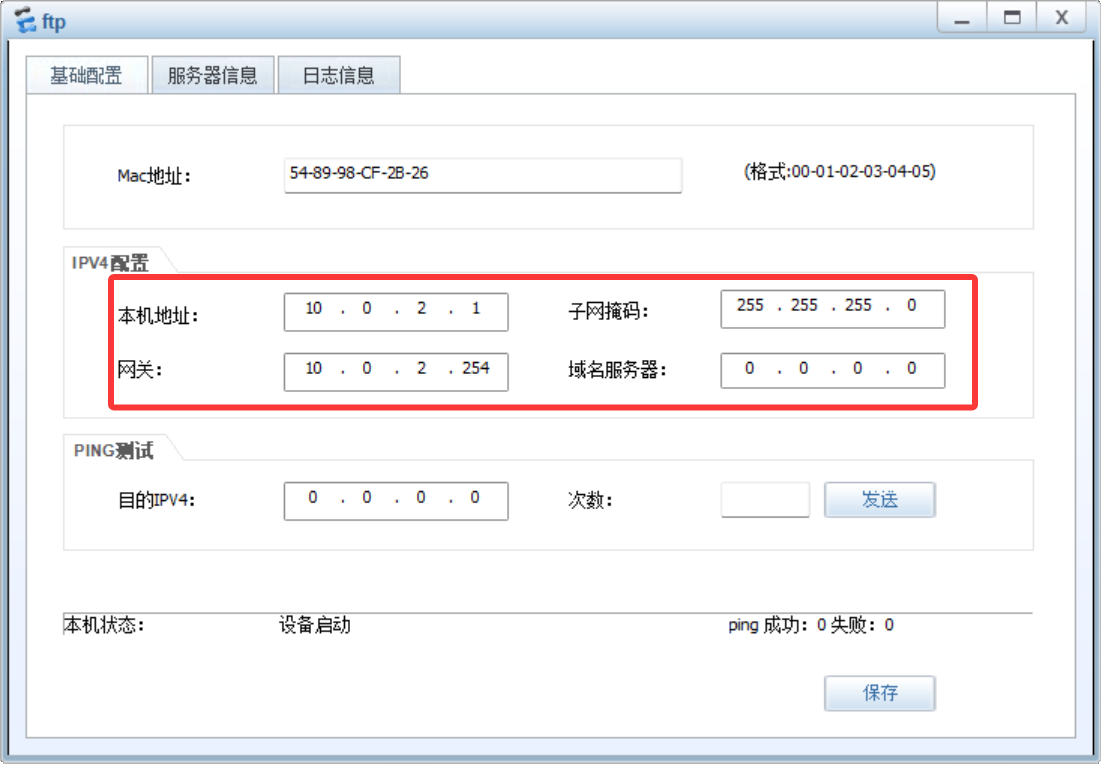

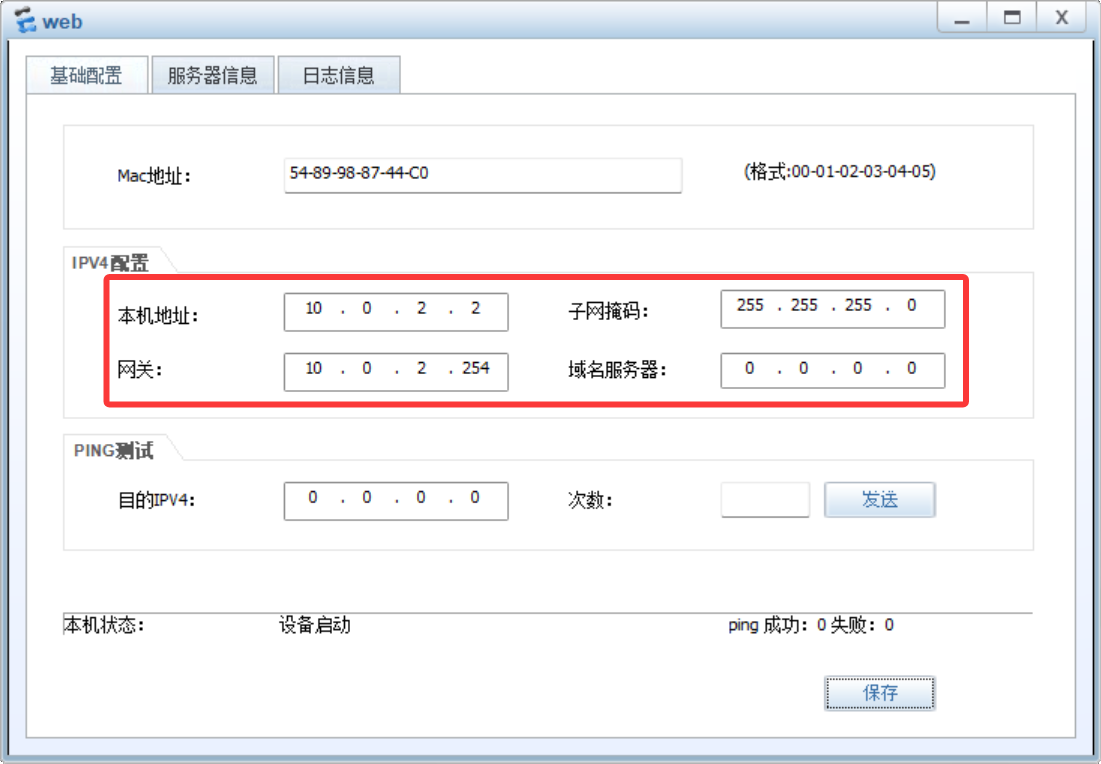

配置ftp和web两个服务端IP：

配置服务器服务

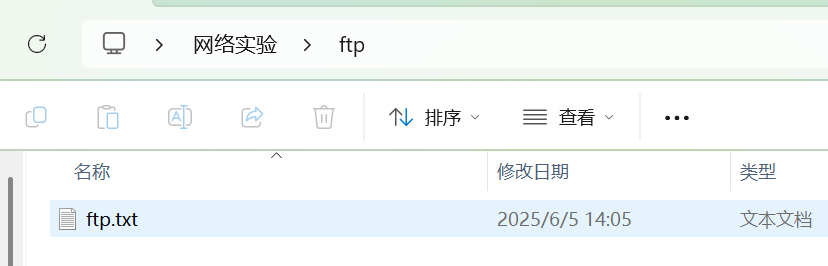

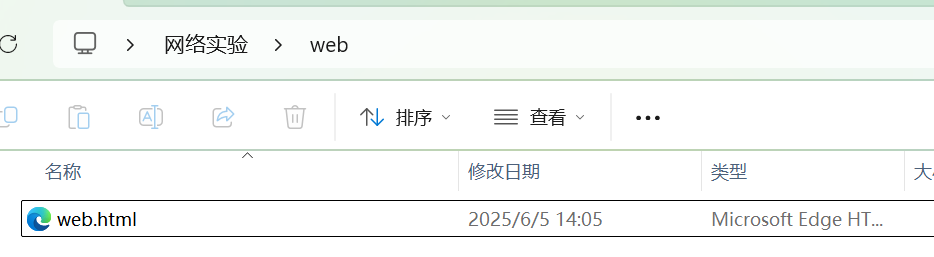

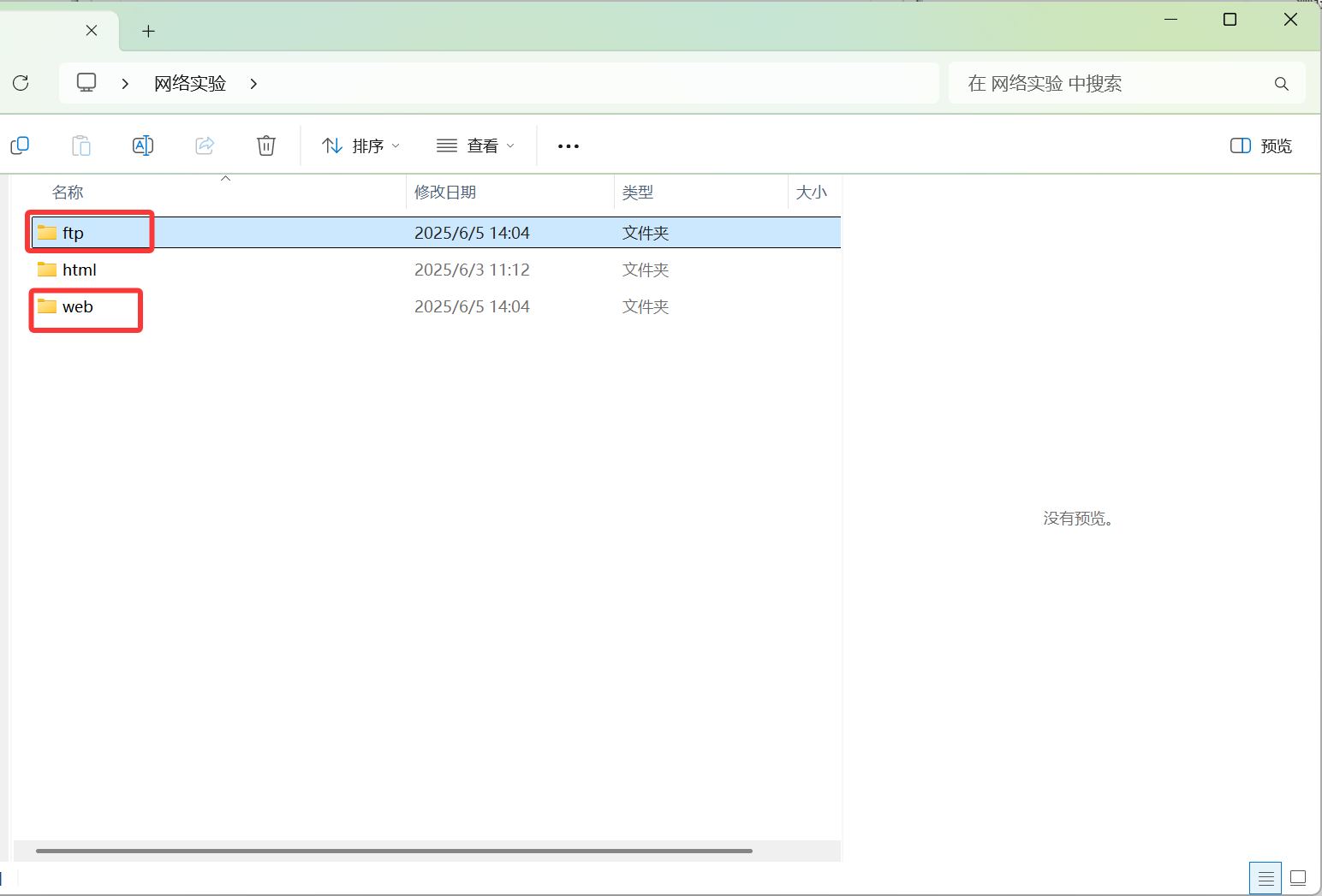

准备服务需要的文件：创建两个目录：ftp和web：

每个目录中准备对应文件，里面内容不重要：

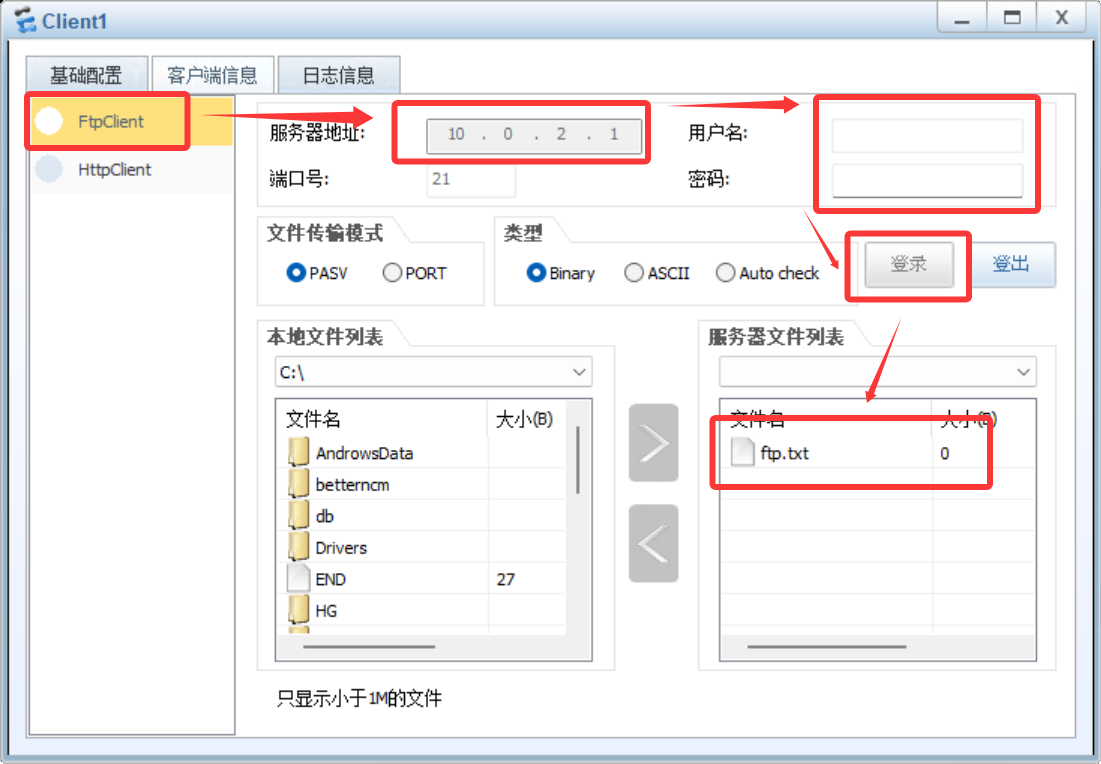

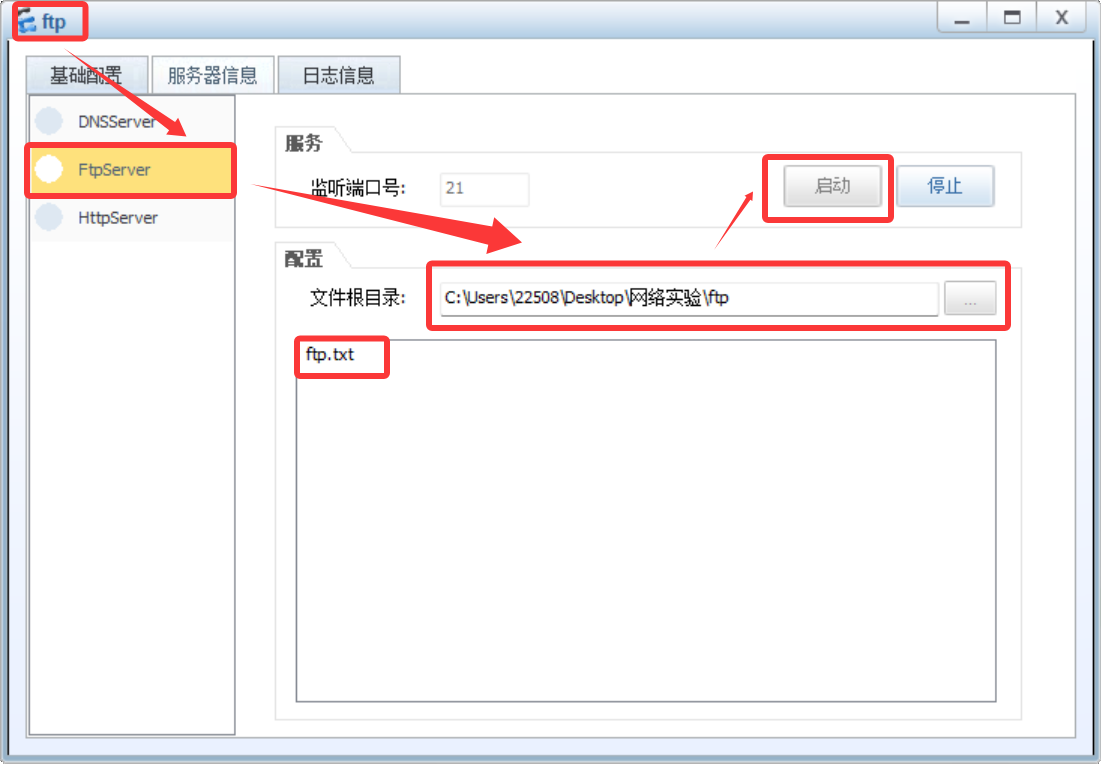

下面配置ftp服务器：

配置web服务器：

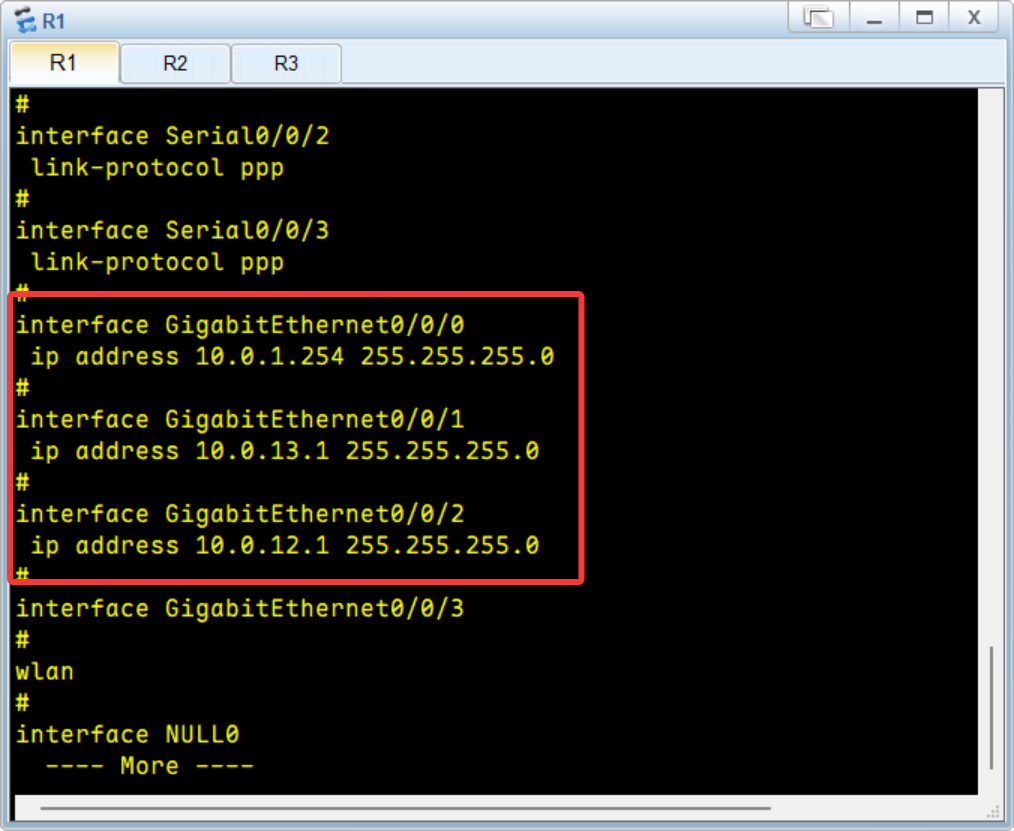

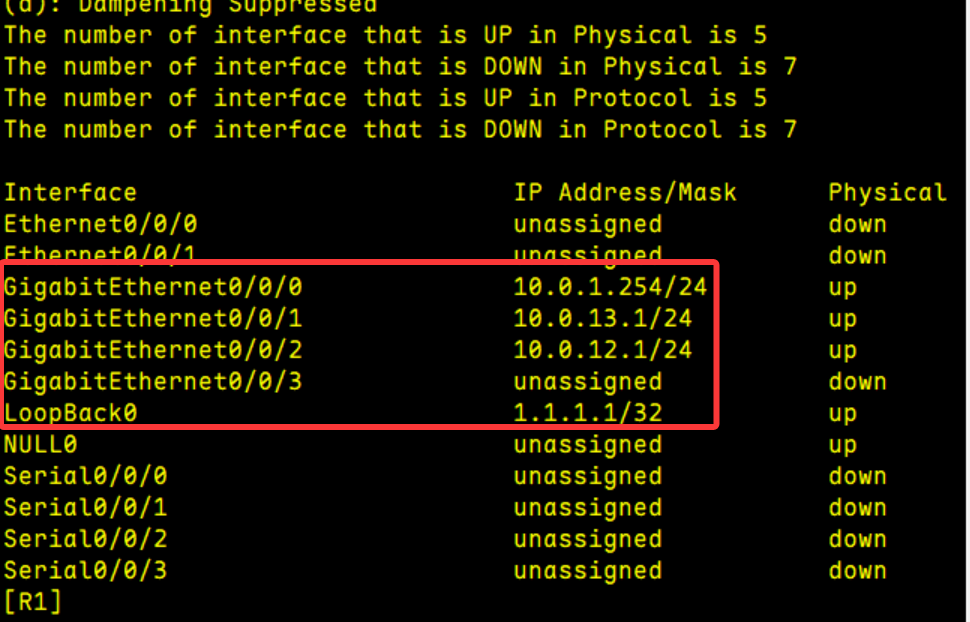

配置路由器基本信息：名称和接口IP

#重命名并关闭信息提示
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R1
[R1]undo info-center enable
Info: Information center is disabled.#配置接口
[R1]interface LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 10.0.1.254 24
[R1-GigabitEthernet0/0/0]interface g0/0/1
[R1-GigabitEthernet0/0/1]ip address 10.0.13.1 24
[R1-GigabitEthernet0/0/1]interface g0/0/2
[R1-GigabitEthernet0/0/2]ip address 10.0.12.1 24
[R1-GigabitEthernet0/0/2]quit

#重命名并关闭信息提示
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.

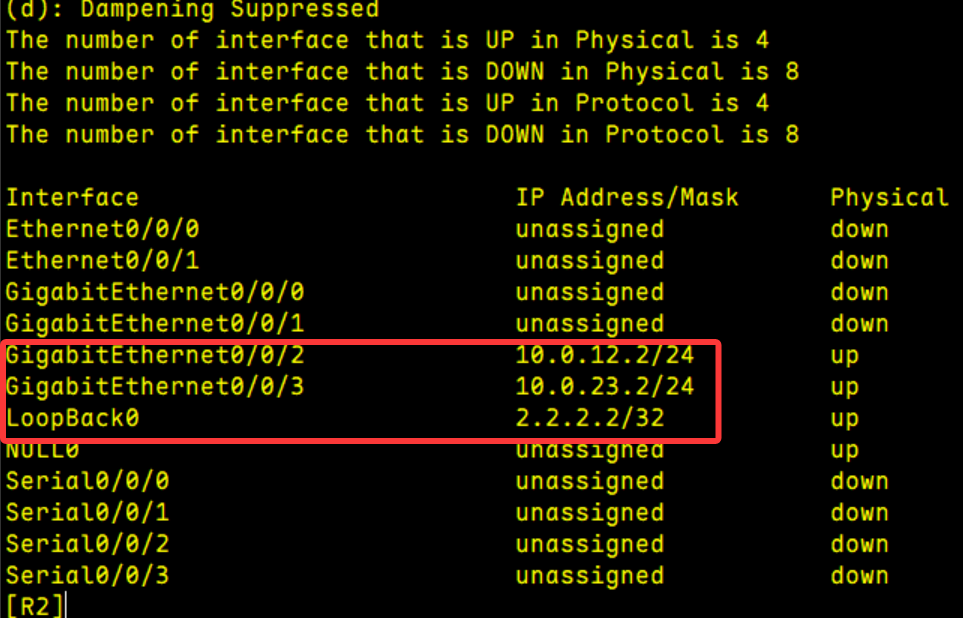

[Huawei]sysname R2
[R2]undo info-center enable
Info: Information center is disabled.#配置接口
[R2]interface LoopBack 0
[R2-LoopBack0]ip address 2.2.2.2 32
[R2-LoopBack0]interface g0/0/2
[R2-GigabitEthernet0/0/2]ip address 10.0.12.2 24
[R2-GigabitEthernet0/0/2]interface g0/0/3
[R2-GigabitEthernet0/0/3]ip address 10.0.23.2 24
[R2-GigabitEthernet0/0/3]quit

#重命名并关闭信息提示
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.

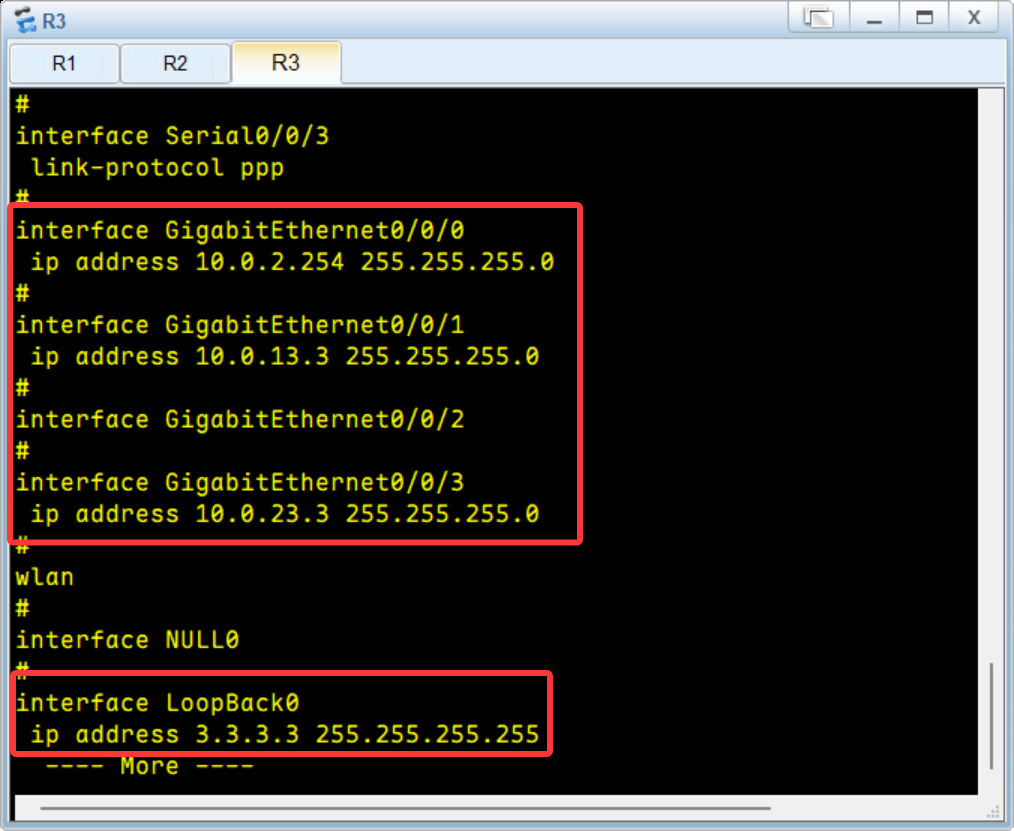

[Huawei]sysname R3
[R3]undo info-center enable
Info: Information center is disabled.#配置接口
[R3]interface LoopBack 0
[R3-LoopBack0]ip address 3.3.3.3 32
[R3-LoopBack0]interface g0/0/0
[R3-GigabitEthernet0/0/0]ip address 10.0.2.254 24
[R3-GigabitEthernet0/0/0]interface g0/0/1
[R3-GigabitEthernet0/0/1]ip address 10.0.13.3 24
[R3-GigabitEthernet0/0/1]interface g0/0/3
[R3-GigabitEthernet0/0/3]ip address 10.0.23.3 24
[R3-GigabitEthernet0/0/3]quit

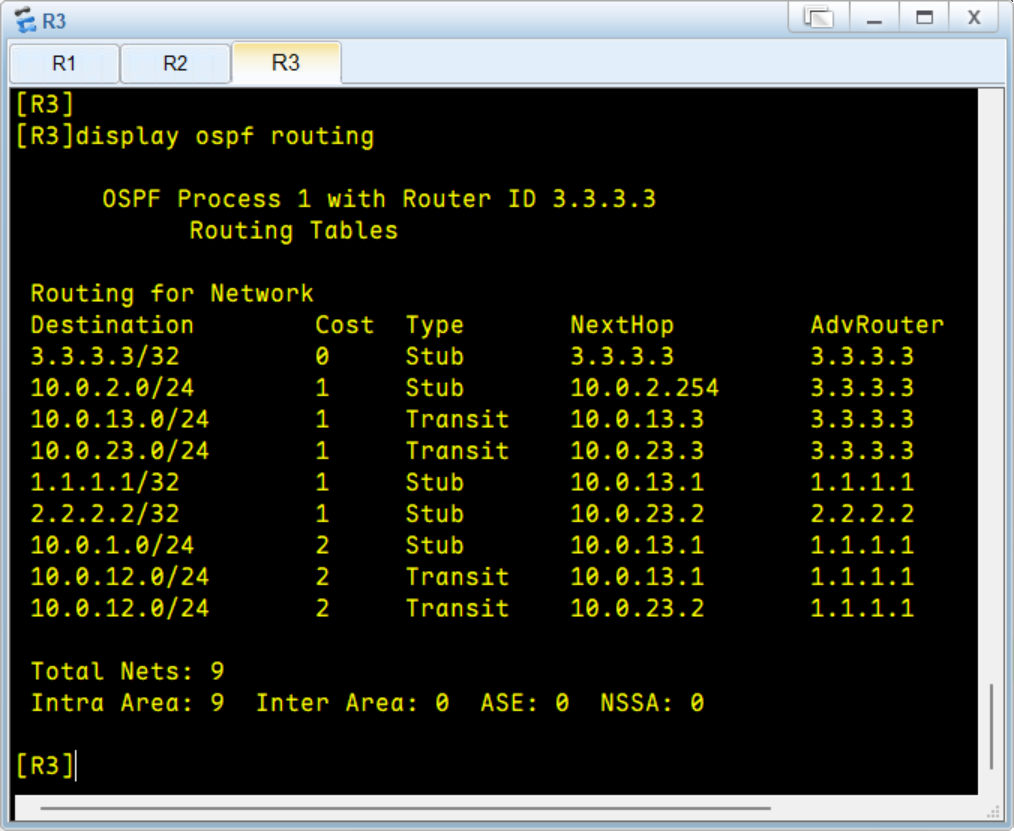

配置路由器ospf协议

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 10.0.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.0.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.0.13.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]quit
[R1-ospf-1]quit

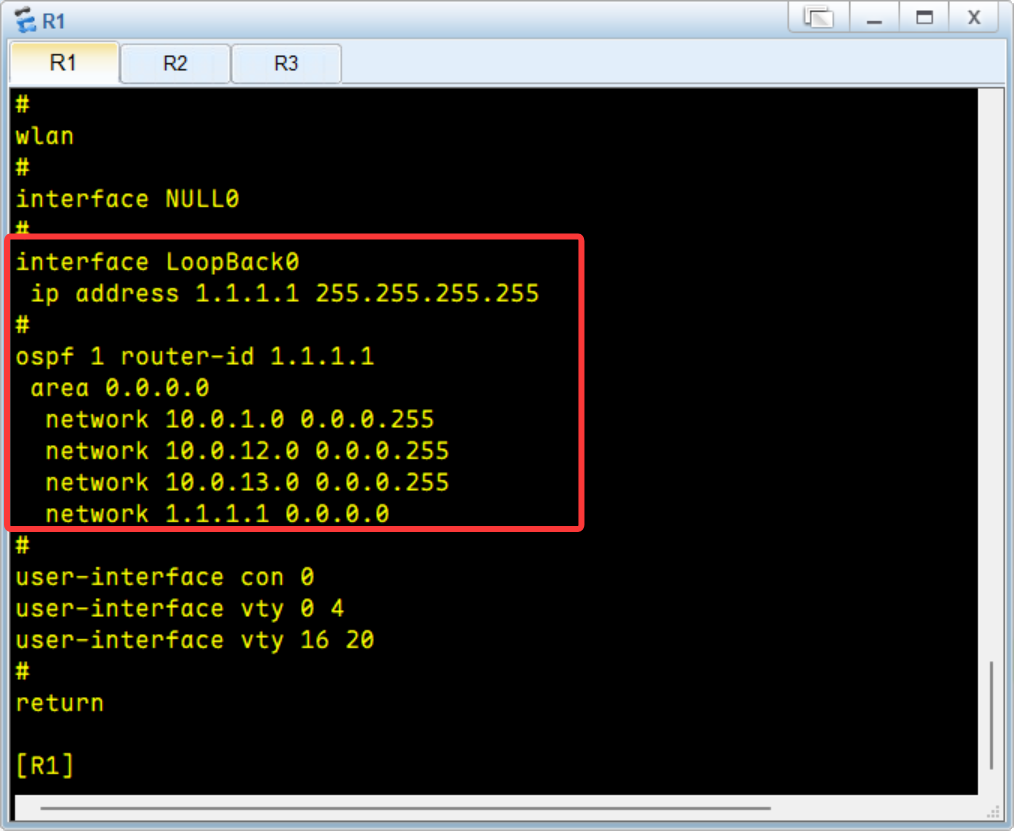

[R1]display current-configuration

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.0.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 10.0.23.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]quit
[R2-ospf-1]quit
[R2]display current-configuration

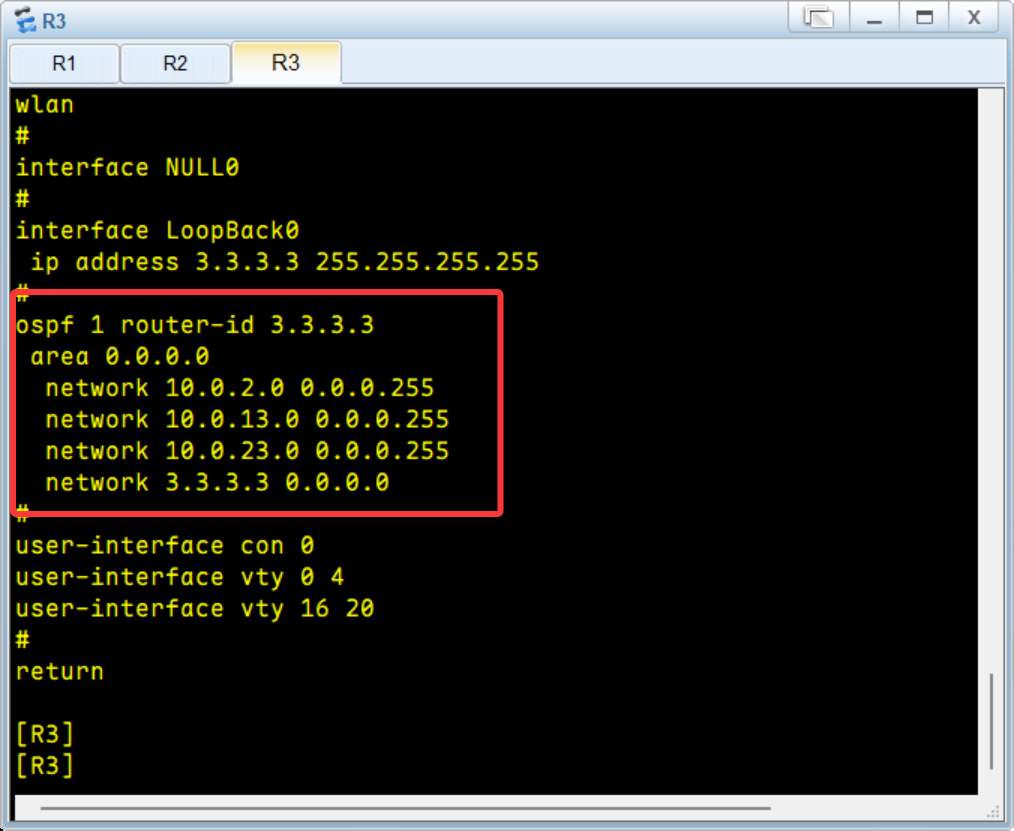

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 10.0.2.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 10.0.13.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 10.0.23.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]quit
[R3-ospf-1]quit
