如何选择正确的PCB材料

在PCB的设计和制造过程中，选择合适的材料是至关重要的一步。PCB材料不仅影响电路板的机械性能和电气特性，还直接关系到产品的可靠性、性能和成本。

随着盲孔、埋孔、高阶HDI和高频信号等需求越来越普遍，电子产品向高频、高速、高密方向发展，PCB材料的选择也变得越来越复杂。

材料厂商

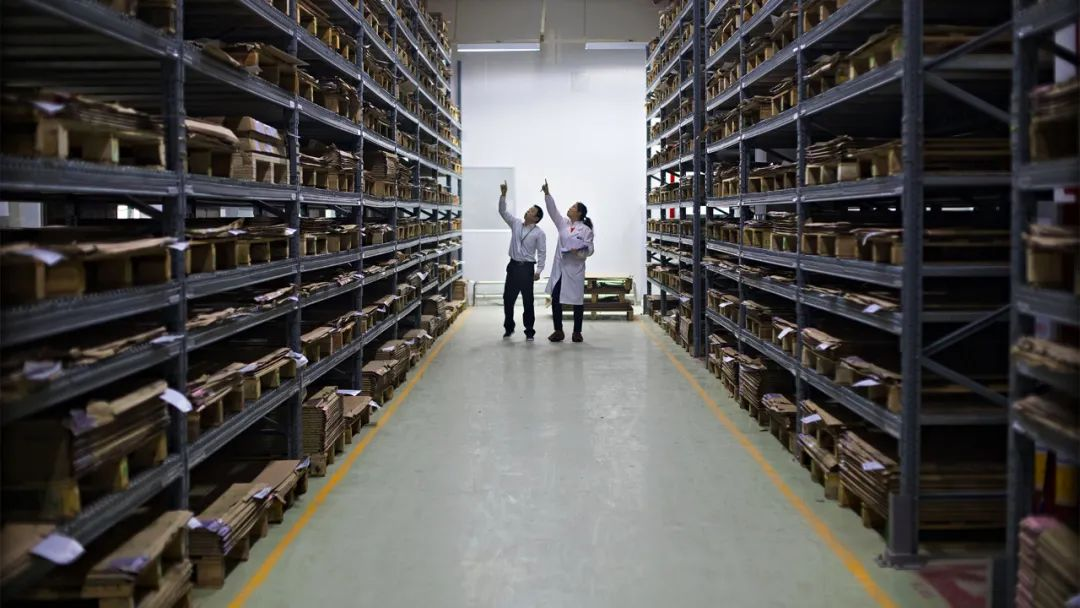

常见的材料厂商有杜邦、Isola、生益等，不同地区的PCB工厂对材料的偏好和备料状态也不同。例如，在中国量产时，如果指定使用原产于欧美的原材料，就会因为备料周期过长而导致交期太长和生产延误。

规格表和关键参数

通过搜索引擎，您可以轻松找到不同材料的规格表，下面我们将介绍一些关键参数。

Tg值 - 玻璃化转化温度，表示基材玻璃化的临界温度。常见的Tg值为130℃、150℃和170℃。如果您的产品将在高温环境下工作，那么指定一个合适的Tg值可以延长PCB的使用寿命。另外，还需考量材料的Td值，这是材料的树脂分解温度。规格表中通常会将其与Tg值和其它材料属性列出。

除耐热性能外，材料的电气特性（如Dk值、损耗）也非常重要。如果您的产品需要传输高速信号，Dk值就非常关键，尤其是单端或差分线对需要进行阻抗控制时。在标明Dk值后，PCB制造商就可以根据给定的叠层来模拟阻抗的结果。

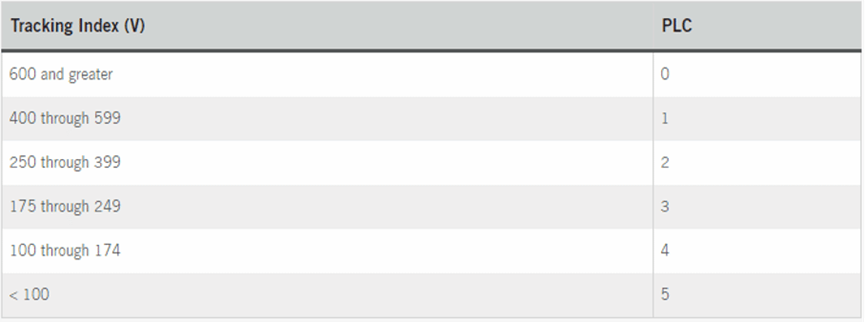

另外一个关键参数就是CTI值，CTI值全称Comparative Tracking Index，是衡量绝缘材料耐电痕化能力的指标。电痕化是指在高电压和污染条件下，绝缘材料表面因局部放电形成导电通道的现象，通常以PLC单位来表示。

当材料开始分解，就失去了绝缘特性，最终可能导致电路板短路。如果要制作耐高压或浪涌电压的PCB，就需要选择CTI值较高的材料。

总之，选择材料时，需要结合实际情况综合考量。如果您正在设计PCB，但不确定哪种材料最适合您的产品，请联系我们，我们非常乐意为您提供技术支持。
