[Datasheet S50卡]NXP S50卡读写细节说明
S50卡也成为M1卡，可以理解为一个带射频功能的EEPROM，可以存储1KByte的卡片，分为16个区；
1、通讯过程

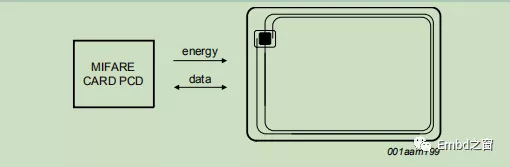

通过射频芯片提供能量给卡片，卡片供电后可以支持读写命令，加减值命令等；框图如下：
2、安全管理
2.1 制造商为每个设备编程了7字节UID或4字节NUID标识符
2.2 随机ID支持
2.3 相互三通身份验证(ISO/IECDIS9798-2)每个扇区单独设置两个密钥，以支持具有密钥层次结构的多应用程序
3、EEPROM
3.1 1kB，由4个块中的16个扇区组成（一个块由16个字节组成）
3.2 每个内存块的用户可定义的访问条件
3.3 数据保留时间为10年
3.4 支持200000次擦写

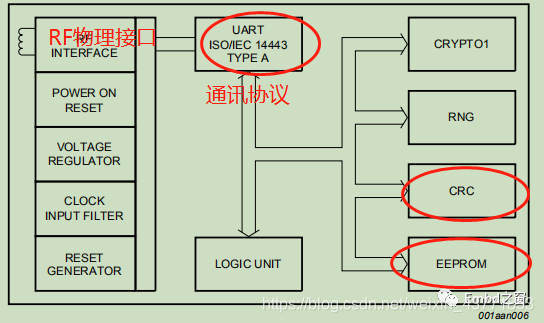

4、系统框图

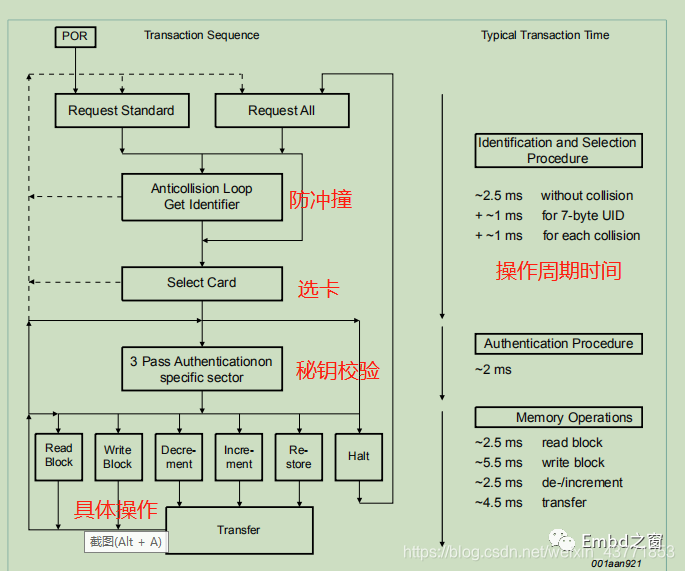

5、通讯流程
5.1 防碰撞检测
同时有多张卡靠近读卡器，会检测到多个卡号；
5.2 选卡
选择其中的一个卡号，进行定向通讯；
5.3 三次身份认证
秘钥认证后才能进行卡片的操作，每个存储器有A、B两组秘钥，其中B秘钥的权限能够完全覆盖A秘钥；可以修改A秘钥的内容；
5.4 进行卡的操作，读、写、存储、加值、减值
读写数据与加值和减值的区别，在于卡片协议的定义，读写数据只是对卡片的某个字节进行读写；加减值操作，对存储的格式，卡片会做特殊处理；后续会讲；
6、三次认证秘钥流程
6.1 读取器指定要访问的扇区，并选择键A或B
6.2 从扇区中读取密钥和访问条件。然后卡片发送一个数字给读卡器认证（通过一个）。
6.3 使用密钥和其他输入来计算响应。响应，连同来自阅读器的随机认证，然后被传输到卡（通过两个）。
6.4 卡片通过与自己的认证进行比较来验证读卡器的反应，然后计算对认证的反应并将其传输（通过三次）。
6.5 读卡器器通过将卡片与自己的认证进行比较来验证卡片的响应。
认证完成后，读卡器与卡片之间的通讯会被加密。

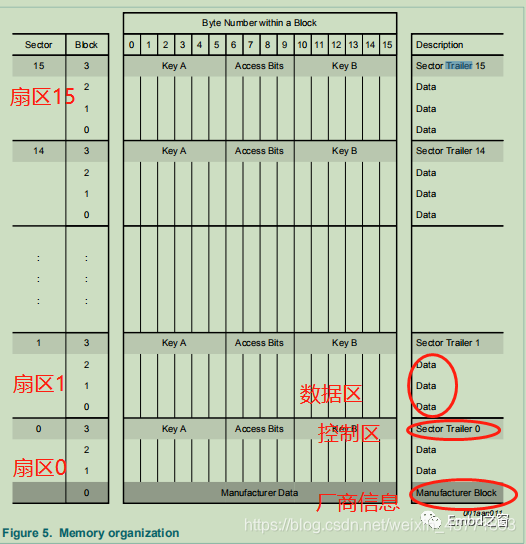

7、存储
1024×8位EEPROM内存分为4个块的16个扇区。一个块包含16个字节。

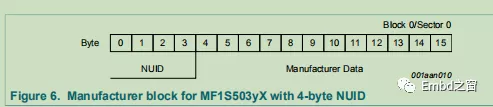

7.1厂商信息块
7.2 数据块
每个扇区有3个数据块，分为读写块和值块；值块用于电子钱包，公交卡等，里面的金额进行加减值操作；

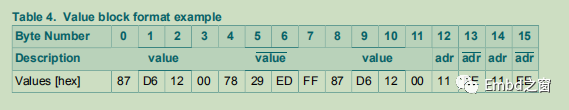

值块只能通过值块格式的写入操作生成值块：
值：表示已签名的4字节值。值的最低有效字节存储在最低地址字节中。负值以标准的2´补体格式存储。由于数据完整性和安全性，一个值存储三次，两次非倒置，一次倒置。
Adr：表示在实现强大的1字节备份管理时，可用于存储块的存储地址。地址字节存储四次，两次倒，非倒。在增量、递减、恢复和传输操作的过程中，地址保持不变。它只能通过写命令来更改。
根据这个图可以看出，值块能够存储的数据最大4个字节；内部存储格式有校验，04存储正常值，47存储取反数据，8~11存储正常值；地址也有存储，上面画横线的就是取反值；
7.3 扇区控制器

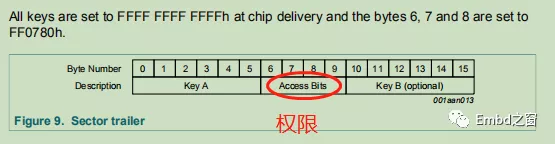

每个扇区的块3为整个扇区的秘钥区，存储A、B的秘钥内容；

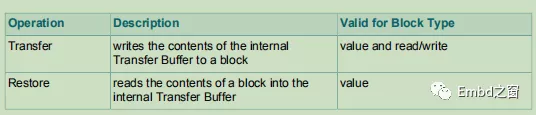

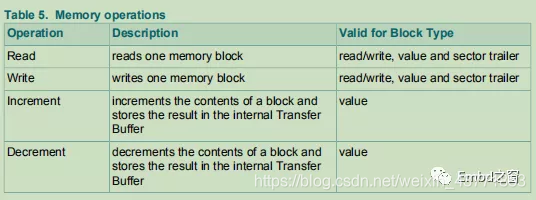

操作类型主要分为：

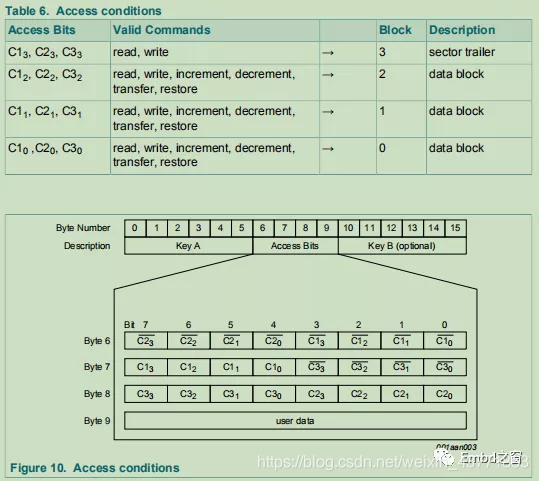

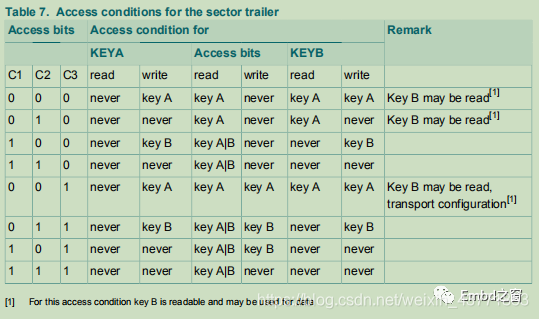

访问权限
通过状态位做识别

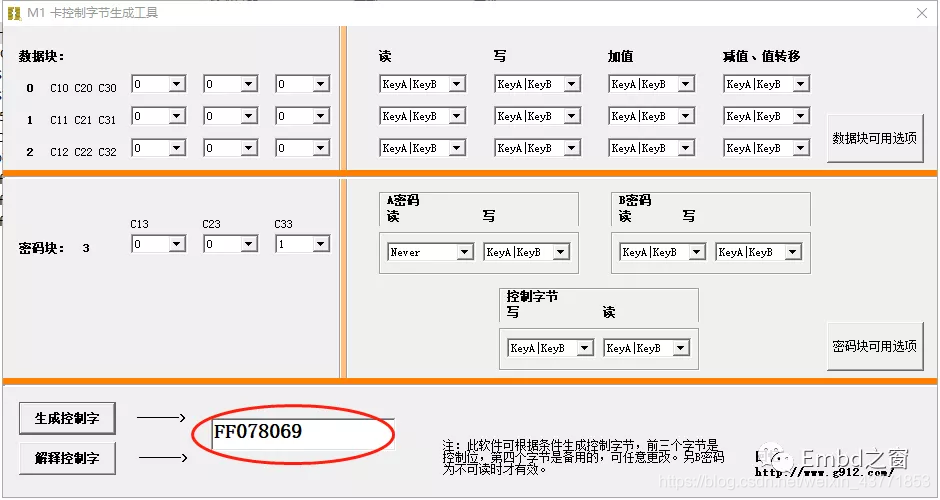

看着是不是有点晕呢，还有这些状态位如果生成了，如何搞成16进制呢，计算总感觉有点麻烦。这个时候就会想到工具。还真有人做出了这个工具。

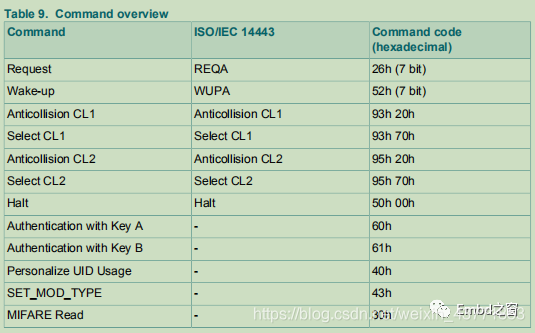

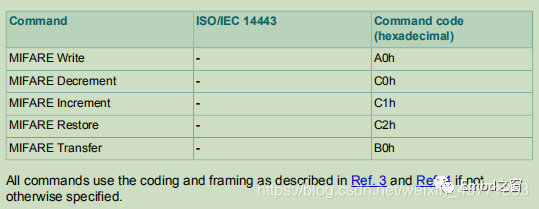

8、操作命令

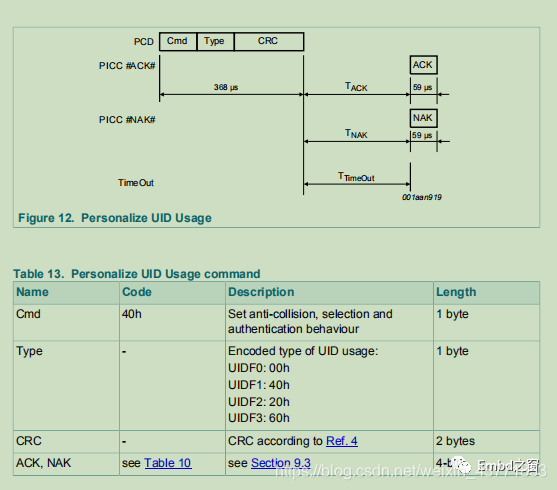

每个命令手册都给出了示例：
比如：读取厂商ID
让读卡器安装这个报文发送，卡片就会返回对应的报文；

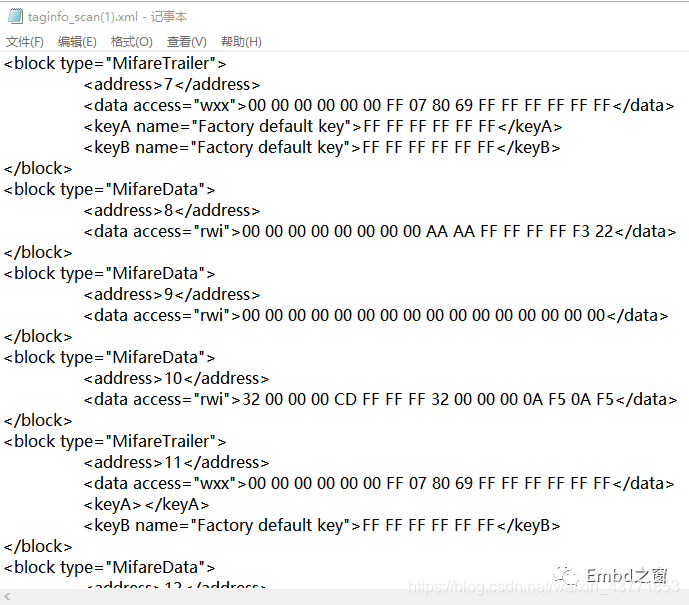

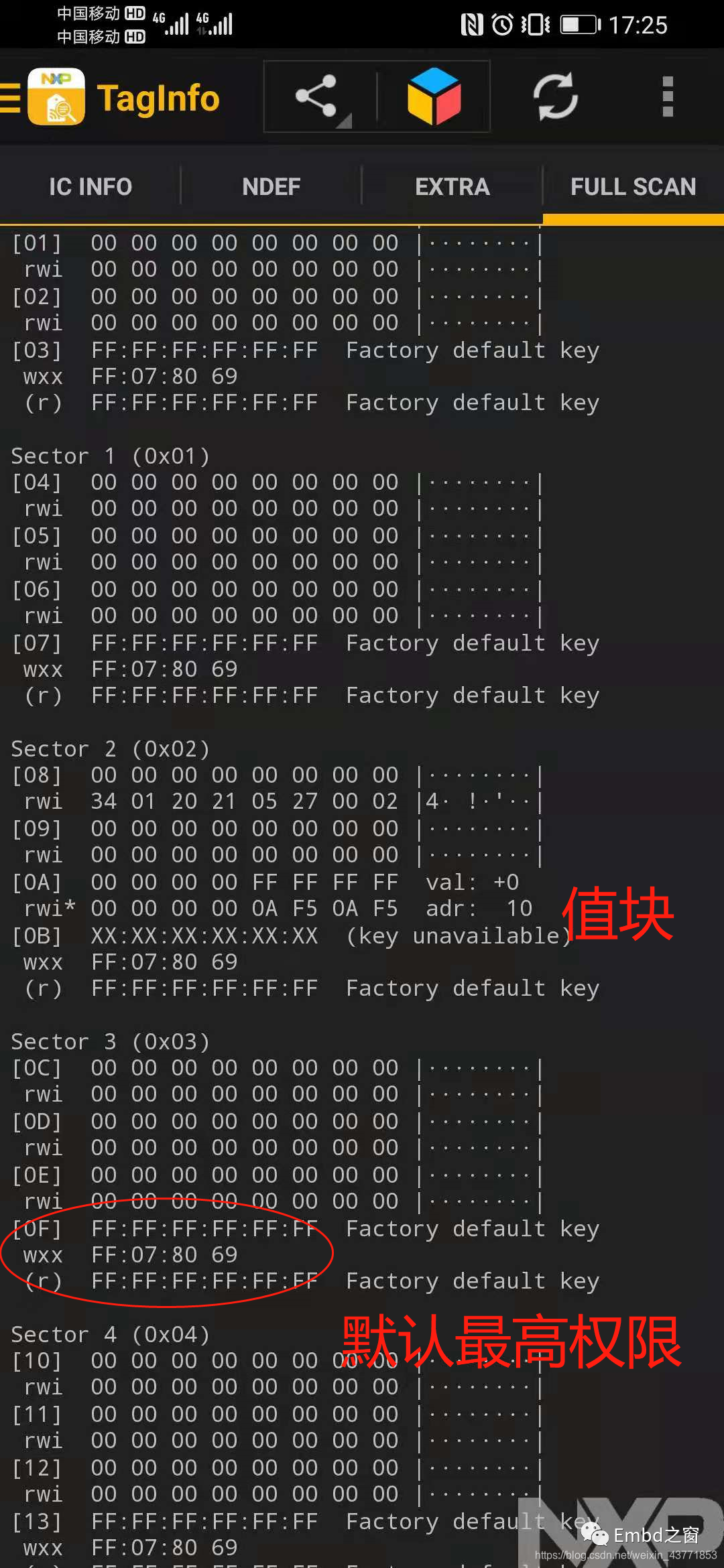

还可以通过手机，安装NXP公司的软件taginfo，前提是有NFC功能。
可以读取卡片中的内容做验证，方便开发。
支持文件导出，xml格式
