【CATIA的二次开发18】根对象Application涉及用户交互相关方法

news 2025/6/4 18:16:42

在CATIA VBA开发中，对根对象Application涉及用户交互相关方法进行详细总结，并且用不同形式展示出来。供大家后续开发全面了解Application对象的方法，以便在开发过程中快速查找和使用：

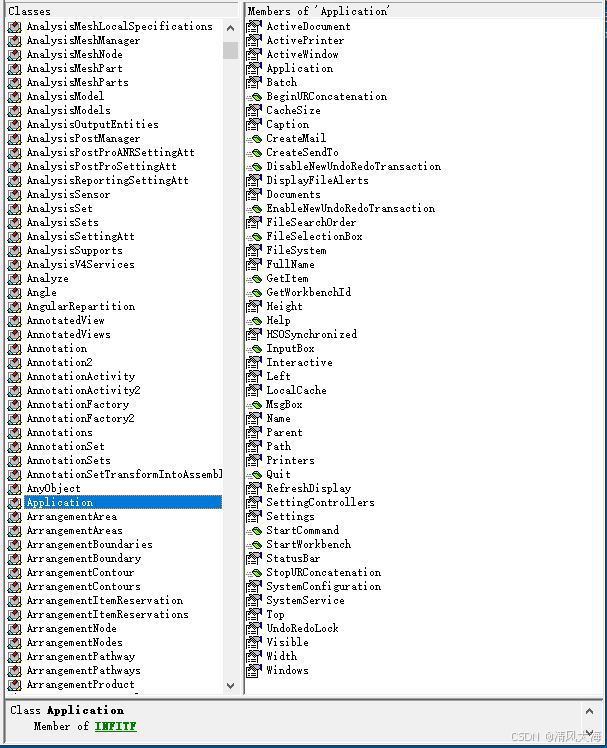

一、Application常用方法分类

1、基础控制与进程管理（3个方法）

方法名功能描述参数返回值
Quit关闭 CATIA 应用程序实例无无
StartWorkbench切换到指定工作台（如零件设计、装配设计等）WorkbenchName（字符串）无
GetWorkbenchId获取当前活动工作台的唯一标识符无字符串
方法名示例注意事项
Quitcatia.Quit未保存文档会触发保存提示，可通过 DisplayAlerts=False 禁用提示。
StartWorkbenchcatia.StartWorkbench(“PartDesignWorkbench”)需确保文档类型与工作台兼容（如工程图需 .CATDrawing 文件）。
GetWorkbenchIdwbId = catia.GetWorkbenchId()不同版本的工作台 ID 可能不同，需实际测试。

2、撤销/重做事务管理（5个方法）

方法名功能描述参数返回值
BeginURConcatenation开始合并多个操作为单一撤销步骤无无
EndURConcatenation结束合并，生成单一撤销步骤无无
StopURConcatenation强制终止当前事务，丢弃未提交的操作无无
DisableNewUndoRedoTransaction禁用撤销记录无无
EnableNewUndoRedoTransaction重新启用撤销记录（若支持）无无
方法名示例注意事项
BeginURConcatenationcatia.BeginURConcatenation必须与 EndURConcatenation或StopURConcatenation 配对使用。
EndURConcatenationcatia.EndURConcatenation未调用会导致撤销堆栈异常。
StopURConcatenationcatia.StopURConcatenation需在错误处理中调用，避免残留事务。
DisableNewUndoRedoTransactioncatia.DisableNewUndoRedoTransaction操作不可逆，需谨慎使用。
EnableNewUndoRedoTransactioncatia.EnableNewUndoRedoTransaction部分版本无此方法，需通过重启恢复。

3、文档与文件操作（2个方法）

方法名功能描述参数返回值
FileSelectionBox弹出文件/文件夹选择对话框标题、按钮名、类型、初始路径等字符串
CreateSendTo创建文件导出对象（如 STEP、PDF 等）无SendTo 对象
方法名示例注意事项
FileSelectionBoxpath = catia.FileSelectionBox(…)类型参数：1（打开文件）、2（保存文件）、3（选择文件夹）。
CreateSendToSet sendTo = catia.CreateSendTo需配置导出格式（如 sendTo.Format = “STEP”）。

4、用户交互（4个方法）

方法名功能描述参数返回值
InputBox弹出输入对话框，支持类型限制（文本、数值、公式）提示、标题、默认值、类型Variant
MsgBox显示消息对话框（VBA 原生函数）提示、按钮、标题整数
StartCommand执行 CATIA 内置命令（如创建特征、测量工具）命令 ID（字符串）无
Help打开 CATIA 帮助文档的指定主题帮助主题 ID无
方法名示例注意事项
InputBoxval = catia.InputBox(“输入长度:”, , “10”, 1)类型参数：0（文本）、1（数值）、2（公式）。需用 StrPtr(val) 判断取消操作。
MsgBoxMsgBox “完成！”, vbInformation按钮常量如 vbYesNo、vbOKCancel，图标如 vbCritical。
StartCommandcatia.StartCommand(“PartDesign_Pad”)命令 ID 需通过宏录制或官方文档获取。
Helpcatia.Help(“PartDesign_Pad”)依赖本地帮助文件，部分版本可能无此功能。

5、对象与集合访问（1个方法）

方法名功能描述参数返回值示例注意事项
GetItem通过名称或索引从集合中获取对象（如文档、窗口）名称或索引ObjectSet doc = catia.GetItem(“Part1.CATPart”)建议显式调用子集合（如 Documents.Item）。

6、高级功能（1个方法）

方法名功能描述参数返回值示例注意事项
CreateMail创建邮件对象（用于发送文档或报告）无Mail 对象Set mail = catia.CreateMail依赖本地邮件客户端（如 Outlook），需配置权限。

二、涉及用户交互相关方法介绍

包括InputBox方法、MsgBox方法、StartCommand方法和Help方法四个方法。

1、 InputBox方法

在CATIA VBA开发中，Application对象的InputBox方法用于创建自定义输入对话框，允许用户输入文本或数值数据以动态控制脚本行为。
与标准VBA的InputBox函数相比，此方法深度集成CATIA环境，支持更灵活的参数设置和数据类型验证。以下是详细说明及示例：

  • 方法作用
    • 核心功能：
      弹出模态对话框，提示用户输入内容，并返回输入值。支持限制输入类型（如数字、字符串）、设置默认值及自定义界面标题。
    • 典型场景：
      • 动态获取尺寸参数（如拉伸长度、倒角半径）。
      • 用户输入文件名或特征名称。
      • 选择操作模式（通过输入选项代码）。
  • 方法语法
    Dim userInput As Variant
userInput = catia.InputBox( _Prompt As String,        ' 提示信息（必填）[Title As String],       ' 对话框标题（可选，默认为"CATIA"）[DefaultValue As String],' 默认输入值（可选）[Type As Integer]        ' 输入类型限制（可选，默认为字符串）
)

    • 参数详解

      参数说明
      Prompt显示在对话框中的提示文本（支持换行符vbCrLf）。
      Title对话框标题栏文本，若省略则显示"CATIA"。
      DefaultValue输入框中的默认值，用户可直接修改。
      Type输入类型限制：
      0 – 任意字符串（默认）
      1 – 数值（整数或小数）
      2 – 公式表达式
  • 示例代码

场景1：获取用户输入的拉伸长度（数值类型）

Sub GetExtrusionLength()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")' 弹出输入框，限制输入为数值Dim length As Variantlength = catia.InputBox( _"请输入拉伸长度（单位：mm）:", _"参数输入", _"50.0", _1 _)' 检查用户是否取消输入If StrPtr(length) = 0 ThenMsgBox "操作已取消。", vbExclamationExit SubEnd If' 验证输入有效性If IsNumeric(length) Then' 执行拉伸操作（伪代码示例）' part.Pad.Add length, ...MsgBox "将创建长度为 " & length & "mm 的特征。"ElseMsgBox "输入无效，请输入数字！", vbCriticalEnd If
End Sub

场景2：输入特征名称（字符串类型）

Sub RenameFeature()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")Dim newName As VariantnewName = catia.InputBox( _"请输入新特征名称：" & vbCrLf & "(不支持特殊字符)", _"重命名", _"MyFeature" _)If StrPtr(newName) <> 0 Then' 执行重命名逻辑（伪代码）' feature.Name = newNameEnd If
End Sub
  • 关键注意事项
    1. 返回值处理：
      • 用户点击取消时返回空指针（需用StrPtr()判断），而非空字符串。
      • 未设置Type参数时默认返回字符串，需手动转换数据类型。
    2. 输入验证：
      • Type=1仅限制输入框的前端输入，后端仍需验证数据有效性（如正负数、范围）。
      • 公式类型（Type=2）需结合CATIA公式编辑器使用，通常用于参数化设计。
    3. 错误处理：
      • 强制类型不匹配可能引发错误，建议使用On Error捕获：
      On Error Resume Next
Dim num As Double
num = CDbl(userInput)
If Err.Number <> 0 ThenMsgBox "输入值必须为数字！"
End If
    4. 界面适配：
      • 对话框大小固定，过长的提示文本可能被截断，建议精简内容或使用换行符。
  • 与标准VBA InputBox对比
特性Application.InputBoxVBA.InputBox
集成性深度集成CATIA界面风格使用系统默认对话框
类型限制支持数值、公式等CATIA专用类型仅支持文本输入
取消操作检测需通过StrPtr()判断返回空字符串
默认标题标题默认为"CATIA"默认为"Microsoft Excel"等宿主程序名
多行提示支持vbCrLf换行同样支持
  • 高级应用

场景一：动态构建输入选项

Sub SelectMaterial()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")Dim material As Variantmaterial = catia.InputBox( _"选择材料类型：" & vbCrLf & _"1 - 铝合金" & vbCrLf & _"2 - 不锈钢" & vbCrLf & _"3 - 钛合金", _"材料库", _"1", _1 _)If StrPtr(material) <> 0 ThenSelect Case CInt(material)Case 1: ApplyMaterial "Aluminum"Case 2: ApplyMaterial "StainlessSteel"Case 3: ApplyMaterial "Titanium"Case Else: MsgBox "无效选项！"End SelectEnd If
End Sub

场景二：公式输入（Type=2）

Sub SetFormulaParameter()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")Dim formula As Variantformula = catia.InputBox( _"输入公式（例如：Length*2）:", _"公式编辑器", _"10mm + 2*Thickness", _2 _)If StrPtr(formula) <> 0 Then' 将公式赋值给参数（伪代码）' parameter.Formula = formulaEnd If
End Sub

2、 InputBox方法

在CATIA VBA开发中，Application对象本身并没有直接提供MsgBox方法。但开发者可以通过VBA的标准MsgBox函数实现消息对话框的弹出功能。
以下是在CATIA VBA中使用消息框的详细指南及最佳实践：

  • 方法作用
    • MsgBox是VBA内置的交互函数，用于显示提示信息并获取用户响应。
  • 方法语法
    MsgBox(Prompt, [Buttons], [Title], [HelpFile], [Context])
    • 常用参数：
      • Prompt：对话框中显示的文本（支持换行符vbCrLf）。
      • Buttons：按钮和图标组合（如vbOKCancel + vbInformation）。
      • Title：对话框标题栏文本（默认显示宿主程序名，如“CATIA”）。
      • HelpFile和Context：关联帮助文件（CATIA中较少使用）。
  • 示例代码 假单提示
MsgBox "操作已完成！", vbInformation, "系统提示"
  • 在CATIA中集成的消息框
    虽然MsgBox并非Application对象的方法，但可通过CATIA上下文动态生成内容：
    场景：显示当前文档信息
Sub ShowDocumentInfo()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")If Not catia.ActiveDocument Is Nothing ThenDim msg As Stringmsg = "当前文档：" & catia.ActiveDocument.Name & vbCrLf & _"路径：" & catia.ActiveDocument.PathMsgBox msg, vbOKOnly, "文档状态"ElseMsgBox "无活动文档！", vbExclamationEnd If
End Sub
  • 按钮与返回值
    通过Buttons参数定义交互按钮，并根据返回值执行不同操作：
Sub ConfirmOperation()Dim response As VbMsgBoxResultresponse = MsgBox("是否保存修改？", vbYesNoCancel + vbQuestion, "确认操作")Select Case responseCase vbYes' 执行保存操作catia.ActiveDocument.SaveCase vbNo' 继续执行不保存Case vbCancel' 取消操作Exit SubEnd Select
End Sub

常用按钮组合

常量说明
vbOKOnly仅显示“确定”按钮（默认）
vbOKCancel显示“确定”和“取消”按钮
vbYesNo显示“是”和“否”按钮
vbYesNoCancel显示“是”“否”“取消”按钮
图标类型说明
vbCritical错误图标（红色×）
vbQuestion询问图标（蓝色？）
vbExclamation警告图标（黄色！）
vbInformation信息图标（蓝色i）
  • 高级应用

场景一：动态生成提示内容

Sub CheckFeatureCount()Dim part As PartSet part = catia.ActiveDocument.PartDim featuresCount As IntegerfeaturesCount = part.HybridBodies.CountMsgBox "当前零件包含 " & featuresCount & " 个几何体。", _vbOKOnly + vbInformation, _"特征统计"
End Sub

场景二：多行文本与格式化 使用vbCrLf换行符和Chr(9)制表符排版：

MsgBox "警告：" & vbCrLf & _Chr(9) & "1. 参数超出安全范围" & vbCrLf & _Chr(9) & "2. 可能导致模型失效", _vbCritical, "输入验证"
  • 注意事项
    • 模态对话框： MsgBox会阻塞代码执行，直到用户响应。避免在循环或实时监控中过度使用。
    • CATIA窗口激活： 确保消息框在CATIA主窗口前弹出（避免被其他应用遮挡），可通过强制激活窗口：
    AppActivate "CATIA"
MsgBox "请检查模型！", vbExclamation
    • 错误处理： 结合On Error语句防止因未处理用户操作导致的意外终止：
    On Error Resume Next
response = MsgBox("是否删除？", vbYesNo)
If Err.Number <> 0 Then Exit Sub
    • 国际化： 若需多语言支持，可将提示文本存储在外部资源文件或配置表中。
  • 替代方案： 若需更复杂的交互界面，可考虑以下方法：
    • 创建用户窗体（UserForm）： 自定义对话框布局，添加文本框、按钮等控件。
    • 调用Windows API：
      使用MessageBox API实现更底层的控制（需声明）：
    Declare Function MessageBox Lib "user32" Alias "MessageBoxA" _
(ByVal hWnd As Long, ByVal Prompt As String, ByVal Title As String, ByVal Buttons As Long) As LongSub ShowAPIMessageBox()MessageBox 0, "API消息框示例", "自定义标题", &H40 ' &H40对应vbInformation图标
End Sub

3、StartCommand方法

在CATIA VBA开发中，Application对象的StartCommand方法用于触发CATIA内置命令的执行，允许开发者通过代码模拟用户界面操作。
以下是该方法的分步说明及示例：

  • 方法作用

    • 核心功能： 激活CATIA的特定命令（如特征创建、工具启动等），相当于通过代码“点击”菜单或工具栏按钮。

  • 典型场景：

    • 自动化流程中需用户交互的步骤（如启动草图、插入特征）。
    • 集成自定义工具链时调用CATIA原生功能。
    • 批量执行需要界面交互的操作（如测量、分析）。

  • 方法语法

    Application.StartCommand CommandName As String
    • 参数说明：CommandName：CATIA内部命令的唯一标识符（字符串），需通过文档或宏录制获取。

  • 获取命令标识符

    • 方式1：宏录制
    1. 打开CATIA宏录制器（工具 > 宏 > 开始录制）。
2. 手动执行目标命令（如创建Pad）。
3. 停止录制并查看生成的VBA代码，提取命令ID。

    示例录制代码片段：

    CATIA.StartCommand "PartDesign_Pad"
    • 方式2：官方文档查询
      参考CATIA CAA V5文档或开发者资源，获取命令ID列表（如"PartDesign_Pad"、“Drafting_NewSheet”）。

  • 示例代码

场景1：启动草图绘制命令

Sub StartSketch()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")' 确保零件文档处于激活状态If catia.ActiveDocument.Type <> "Part" ThenMsgBox "请在零件文档中运行此脚本！", vbExclamationExit SubEnd If' 启动草图命令On Error Resume Nextcatia.StartCommand "Sketch"If Err.Number <> 0 ThenMsgBox "无法启动草图命令。", vbCriticalEnd If
End Sub

场景2：激活测量工具

Sub RunMeasureTool()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")' 启动测量命令catia.StartCommand "Measure"' 可选：自动选择元素（需提前选择）If catia.ActiveDocument.Selection.Count >= 2 Then' 测量距离catia.StartCommand "MeasureBetween"End If
End Sub

  • 常用命令ID示例

    命令功能标识符（示例）
    零件设计-凸台“PartDesign_Pad”
    工程制图-新建图纸“Drafting_NewSheet”
    创成式曲面-拉伸“GSD_Extrude”
    装配设计-固定组件“Assembly_FixComponent”
    草图绘制“Sketch”
    测量距离“MeasureBetween”

  • 高级应用：结合选择与命令

Sub CreateHoleAutomatically()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")Dim sel As SelectionSet sel = catia.ActiveDocument.Selection' 清空选择集并选择孔放置面sel.Clearsel.Add part.Bodies.Item(1).Faces.Item(1) ' 假设选择第一个面sel.Search "Name=Face.1,all" ' 精确选择' 启动孔命令catia.StartCommand "PartDesign_Hole"' 假设孔对话框已打开，通过SendKeys填充参数（需谨慎使用）Application.SendKeys "%T50{ENTER}" ' Alt+T输入直径50Application.SendKeys "%D30{ENTER}" ' Alt+D输入深度30
End Sub
  • 注意事项
    • 命令上下文： 确保当前环境支持目标命令（如必须在零件设计工作台下调用"PartDesign_Pad"）。
    • 用户交互依赖： StartCommand仅启动命令，后续步骤可能需要用户手动操作（如选择几何元素）。
    • 错误处理： 无效命令ID会引发错误，需使用On Error捕获：
    On Error Resume Next
catia.StartCommand "InvalidCommand"
If Err.Number <> 0 ThenMsgBox "命令不存在或不可用！"
End If
    • 与对象模型结合： 全自动化操作建议直接使用API（如Pad.Add），而非依赖StartCommand。
  • 替代方案
    • 直接API调用： 通过对象模型创建特征，避免界面交互：
    Dim pad As Pad
Set pad = part.Bodies.Item(1).Shapes.AddPad(sketch, 100.0)
    • UI自动化工具： 使用UI Automation库控制对话框输入（如UIAAutomationClient）。

4、Help方法

在CATIA VBA开发中，Application对象的Help方法用于直接调用CATIA帮助系统，以便在脚本中为用户提供上下文相关的帮助文档或跳转到特定主题。
以下是该方法的详细说明及使用建议：

  • 方法作用
    • 核心功能： 通过代码触发CATIA内置帮助文档，精准定位到指定关键词或帮助主题页面。
    • 典型场景：
      • 在自定义工具按钮中集成帮助功能（如点击按钮时打开对应功能的说明）。
      • 根据当前操作环境动态显示相关帮助内容（如零件设计模块中显示特征树操作指南）。
  • 方法语法
    catia.Help HelpContextID As String
    • 参数说明： HelpContextID：帮助主题的唯一标识符（字符串）。不同功能模块的ID需通过CATIA帮助系统查询或官方文档获取。
  • 示例代码

场景1：打开CATIA帮助主页

Sub OpenDefaultHelp()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")catia.Help ""  ' 空字符串通常打开默认帮助目录
End Sub

场景2：跳转到特定帮助主题（如草图约束）

Sub ShowSketchConstraintHelp()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")' 假设"sketch_constraints"为草图约束帮助主题IDcatia.Help "sketch_constraints"
End Sub
  • 关键注意事项
    1. 帮助主题ID获取：
      • 官方未公开完整ID列表，需通过以下方式获取：
        • 录制宏：手动打开目标帮助页面时录制宏，提取生成的ID。
        • 逆向查询：在CATIA安装目录的.chm或.htm文件中搜索关键词（如C:\Program Files\Dassault Systemes\B30\doc\online）。
      • 示例已知ID：
        • “catia_general”：CATIA通用帮助
        • “part_design_pad”：凸台命令帮助
    2. 版本兼容性：
      • V5及V6版本帮助系统结构差异较大，同一功能的ID可能不同。
      • 部分旧版本CATIA可能不支持此方法。
    3. 依赖本地帮助文件：
      • 需确保目标计算机已安装离线帮助文档（非在线版）。
      • 若帮助文件路径被修改，需通过注册表或环境变量配置。
    4. 错误处理：
      • 无效ID可能导致无响应或默认跳转，建议添加容错逻辑：
On Error Resume Next
catia.Help "invalid_id"
If Err.Number <> 0 ThenMsgBox "帮助主题不存在！", vbExclamation
End If
  • 替代方案
    若Help方法不可用或需更灵活控制，可采用以下方式：
    直接调用CHM文件（需知路径）
Sub OpenCHM()Dim chmPath As StringchmPath = "C:\Program Files\Dassault Systemes\B30\doc\online\CATIAp3_V5.chm"' 使用Windows帮助查看器Shell "hh.exe " & chmPath, vbNormalFocus
End Sub

跳转到指定页面（通过CHM锚点）

Shell "hh.exe mk:@MSITStore:C:\path\to\help.chm::/sketch_constraints.htm"

集成Web帮助（在线版）

Sub OpenWebHelp()Dim ie As ObjectSet ie = CreateObject("InternetExplorer.Application")ie.Navigate "https://help.3ds.com/catia/2024x/DSDoc.asp?context=Sketch&lang=en"ie.Visible = True
End Sub
  • 扩展应用
    根据工作台动态显示帮助
Sub ContextSensitiveHelp()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")Select Case catia.GetWorkbenchId()Case "PartDesignWorkbench"catia.Help "part_design_overview"Case "DraftingWorkbench"catia.Help "drafting_dimensions"Case Elsecatia.Help ""End Select
End Sub

自定义帮助按钮
在用户窗体中添加按钮并绑定事件：

Private Sub HelpButton_Click()ThisDrawing.Application.Help "custom_tool_usage"
End Sub

CATIA VBA 用户交互方法对比总结

InputBox方法

项目说明
功能显示输入对话框获取用户输入
语法InputBox(Prompt[, Title][, Default][, Type])
参数• Prompt：提示文本
• Title：标题
• Default：默认值
• Type：输入类型（0=文本,1=数字,2=公式）
返回值用户输入值（Variant）
取消操作返回空指针（需用StrPtr()检测）
示例dim val = catia.InputBox(“输入尺寸:”, “参数”, “10”, 1)
优点• 支持类型限制
• 集成CATIA界面风格
• 可设置默认值
缺点• 功能有限（单行输入）
• 无法自定义界面
Application.InputBox是CATIA VBA中实现用户交互的核心工具，特别适合需要类型限制或CATIA环境集成的场景。开发时应注意：
  • 严格验证输入：即使设置Type参数，后端仍需校验数据。
  • 明确取消处理：使用StrPtr()准确判断用户是否取消操作。
  • 优化提示信息：通过换行和格式化提升用户体验。
  • 结合错误处理：防御性编程避免脚本意外终止。
    通过合理设计输入逻辑，可大幅提升自动化工具的灵活性和用户友好性。

MsgBox方法

项目说明
功能显示消息对话框（VBA原生函数）
语法MsgBox(Prompt[, Buttons][, Title])
参数• Prompt：消息文本
• Buttons：按钮组合（如vbYesNo）
• Title：标题
返回值用户选择的按钮（VbMsgBoxResult枚举）
按钮常量vbOK, vbCancel, vbYes, vbNo, vbAbort 等
示例resp = MsgBox(“是否继续?”, vbYesNo + vbQuestion, “确认”)
优点• 标准化消息提示
• 支持多种按钮组合
• 简单易用
缺点• 无法获取复杂输入
• 界面不可定制
在CATIA VBA中，MsgBox是实现用户交互的核心工具，尽管它并非Application对象的专属方法。开发时需注意：
  • 合理选择按钮和图标类型，确保信息传达清晰。
  • 通过动态内容增强上下文感知（如文档名称、参数值）。
  • 结合错误处理和窗口激活逻辑提升稳定性。
  • 复杂需求时升级到UserForm或API调用。
    通过灵活运用MsgBox，可显著提升脚本的交互友好性和容错能力。

StartCommand方法

项目说明
功能执行CATIA内置命令（模拟菜单操作）
语法StartCommand(CommandName As String)
参数CommandName：命令ID字符串
返回值无
常用命令ID• “PartDesign_Pad”（凸台）
• “Drafting_NewSheet”（新建图纸）
• “Measure”（测量工具）
示例catia.StartCommand “Sketch”
优点• 直接调用原生功能
• 无需知道底层API
• 支持复杂命令链
缺点• 命令ID需手动获取（宏录制）
• 依赖界面状态
Application.StartCommand是CATIA VBA中模拟用户操作的关键方法，适用于需界面交互的半自动化场景。开发时需注意：
  • 精准获取命令ID：通过录制或文档验证。
  • 处理上下文依赖：确保命令在正确工作台下执行。
  • 结合错误处理：增强脚本鲁棒性。
    合理利用此方法，可在自动化流程中无缝集成CATIA原生功能，提升开发效率。

Help方法

项目说明
功能打开CATIA帮助文档的指定主题
语法Help(HelpContextID As String)
参数HelpContextID：帮助主题ID
返回值无
典型帮助ID• “catia_general”（通用帮助）
• “part_design_pad”（凸台命令帮助）
示例catia.Help “sketch_constraints”
优点• 精准定位帮助内容
• 与当前操作环境集成
缺点• 帮助ID不透明
• 依赖本地帮助文件安装
• 部分版本不支持
Application.Help方法为CATIA VBA提供了原生帮助系统集成能力，适合需要精准控制帮助内容的场景。
开发时需注意版本兼容性及ID准确性，复杂需求可结合CHM调用或Web接口实现。若需稳定部署，建议：
  • 在目标环境中预先验证帮助ID有效性。
  • 为关键功能提供离线/在线双模式帮助支持。
  • 在脚本中内置备选方案（如跳转网页版文档）。

方法对比总表

特性InputBoxMsgBoxStartCommandHelp
主要用途获取用户输入显示消息/获取选择执行CATIA命令打开帮助文档
交互复杂度低（单行输入）中（按钮选择）高（可能触发多步操作）低（只读信息）
返回值类型Variant（输入值）Integer（按钮选择）无无
参数配置支持类型限制支持按钮/图标组合仅命令ID字符串仅帮助主题ID
依赖用户操作必需可选可能（如需要选择几何）无
版本兼容性高（V5R16+）高（所有版本）中（命令ID随版本变化）低（V5R21+部分支持）
最佳适用场景获取简单参数值操作确认/结果提示快速调用原生功能集成上下文帮助

联合使用示例

Sub InteractiveDesign()Dim catia As ApplicationSet catia = GetObject(, "CATIA.Application")' 1. 使用MsgBox确认操作If MsgBox("是否创建新零件?", vbYesNo) <> vbYes Then Exit Sub' 2. 使用InputBox获取参数Dim thickness As Variantthickness = catia.InputBox("输入板厚(mm):", "参数", "5", 1)If StrPtr(thickness) = 0 Then Exit Sub' 3. 执行命令创建基础特征catia.StartCommand "PartDesign_Pad"' ... 等待用户操作 ...' 4. 提供帮助支持If MsgBox("需要查看帮助吗?", vbYesNo) = vbYes Thencatia.Help "PartDesign_Pad"End If
End Sub

最佳实践建议

1、InputBox 高级技巧：

' 多行提示文本
Dim prompt As String
prompt = "参数设置：" & vbCrLf & "• 最小值=0" & vbCrLf & "• 最大值=100"
val = catia.InputBox(prompt, "输入", "50", 1)

2、MsgBox 状态检测：

Select Case MsgBox("保存修改?", vbYesNoCancel)Case vbYes: ActiveDocument.SaveCase vbNo: ' 继续Case vbCancel: Exit Sub
End Select

3、StartCommand 错误处理：

On Error Resume Next
catia.StartCommand "UnknownCommand"
If Err.Number <> 0 ThenMsgBox "命令不可用: " & Err.Description
End If

4、Help 后备方案：

On Error Resume Next
catia.Help "sketch_constraints"
If Err.Number <> 0 ThenShell "hh.exe mk:@MSITStore:C:\CATIA_Help.chm::/sketch.htm"
End If

通过合理组合这四个方法，可创建高度交互的CATIA自动化工具，平衡自动化效率和用户控制权，显著提升脚本的实用性和用户体验。

推荐阅读：本文阅读请参考以下文章

001、【CATIA的二次开发01】技术与原理

002、【CATIA的二次开发02】CATIA对象结构图

003、【CATIA的二次开发03】零件设计工作台对象结构及应用

004、【CATIA的二次开发04】错误处理技巧

005、【CATIA的二次开发05】装配设计对象结构及应用

006、【CATIA的二次开发06】创成式曲面设计对象结构及应用

007、【CATIA的二次开发07】草图编辑器对象结构及应用

008、【CATIA的二次开发08】工程制图对象结构及应用

009、【CATIA的二次开发09】Collection、Abstract Object和Object区别

010、【CATIA的二次开发10】CATIA版本发展历程及其在VBA开发中相关背景

011、【CATIA的二次开发11】CATIA V5对象层次结构

012、【CATIA的二次开发12】根对象Application的Documents集合概述

013、【CATIA的二次开发13】根对象Application的Documents集合方法

014、【CATIA的二次开发14】根对象Application的Documents集合属性

015、【CATIA的二次开发15】根对象Application的Documents集合方法

016、【CATIA的二次开发16】根对象Application涉及撤销和重做事务管理相关方法

017、【CATIA的二次开发17】根对象Application涉及文档与文件操作相关方法

感谢关注！ 🙏 很高兴您的阅读、关注、收藏与支持！我会继续努力学习，持续分享我在学习编程过程中的一点经验，希望能为大家带来帮助。 如果有任何问题或建议，欢迎随时留言交流！一起学习，共同进步！💻🚀

http://www.xdnf.cn/news/775819.html

相关文章：

  • MyBatis04：SpringBoot整合MyBatis——多表关联|延迟加载|MyBatisX插件|SQL注解
  • 《棒球万事通》棒球特长生升学方向·棒球1号位
  • 【CF】Day73——Codeforces Round 887 (Div. 2) B (思维 + 模拟)
  • 【基于阿里云搭建数据仓库（离线）】DataWorks中删除节点
  • 【C语言预处理详解(上)】--预定义符号，#define定义常量，#define定义宏，带有副作用的宏参数，宏替换的规则，宏和函数的对比
  • 【MIMO稳定裕度】基于数据驱动的多输入多输出系统稳定裕度分析
  • 【HW系列】—安全设备介绍（开源蜜罐的安装以及使用指南）
  • Ubuntu20.04 LTS 升级Ubuntu22.04LTS 依赖错误 系统崩溃重装 Ubuntu22.04 LTS
  • Qt共享内存（QSharedMemory）使用指南
  • openai-java
  • 白银价格查询接口如何用Java进行调用？
  • 【nm】nm命令的使用：查看.so中的符号信息
  • ps自然饱和度调整
  • 江科大RTC实时时钟hal库实现
  • 模块二：C++核心能力进阶（5篇）第三篇：《异常安全：RAII与异常传播的最佳实践》
  • 性能测试的概念和场景设计
  • 【LLM】AI Agents vs. Agentic AI（概念应用挑战）
  • 污痕圣杯：阿瓦隆的陨落 整合包 离线版
  • vite构建工具
  • Invalid value type for attribute ‘factoryBeanObjectType‘: java.lang.String
  • 基于springboot的家政服务预约系统
  • LINUX62软链接；核心目录；错题：rpm -qa |grep＜包名＞ 、rpm -ql＜包名＞；rm -r rm -rf；合并 cat
  • Ubuntu安装遇依赖包冲突解决方法
  • Flex 布局基础
  • svg与Three.js对比
  • 295. 数据流的中位数
  • DAY01：【ML 第三弹】基本概念和建模流程
  • GNURadio实现MIMO OFDM文件传输
  • 17.进程间通信（三）
  • ps可选颜色调整
