foundationpose位姿检测环境搭建与数据集制作

news 2025/6/8 18:12:26

foundationpose环境搭建数据集制作

注：本教程为在未知明确方法的探索步骤记录，由于时间原因未做整理，可能有不必要步骤，建议先看完整篇文章理清思路在动手制作

创建数据集

  1. 保存RGB和Depth图像: 使用data_collect.py脚本来保存RGB和深度图像。在 (foundationpose) robot@robot-System-Product-Name:~/Foundationpose_ws$ 目录下运行 python /home/robot/Foundationpose_ws/src/FoundationPose-main/data_collect.py。
  2. 生成Mask: 使用rgb_get_mask.py脚本通过Deepseek生成图像mask。在 (foundationpose) robot@robot-System-Product-Name:~/Foundationpose_ws$ 目录下运行 python /home/robot/Foundationpose_ws/src/FoundationPose-main/rgb_get_mask.py。

参考与配置

参考CSDN博客: https://blog.csdn.net/qq_53186375/article/details/146321017

  • 启动RealSense相机节点:
    (base) robot@robot-System-Product-Name:~/elfin_embodied_grasping$ roslaunch '/home/robot/elfin_embodied_grasping/src/realsense2_control/realsense2_camera/launch/rs_camera.launch'
  • 查看图像:
    (base) robot@robot-System-Product-Name:~/elfin_embodied_grasping$ rqt_image_view
  • 下载权重: 从教程链接下载5个权重文件，并放置到项目根目录（与grounded_sem_demo.py同级目录下）。
  • 修改程序: 将博主的程序修改为通过ROS输入’r’保存图像，输入’q’退出，每次保存的图片名字从0000001开始递增。这将会在执行文件目录下生成对应的图像:
    (base) robot@robot-System-Product-Name:~/elfin_embodied_grasping$ conda deactivate
robot@robot-System-Product-Name:~/elfin_embodied_grasping$ python '/home/robot/elfin_embodied_grasping/src/realsense2_control/realsense2_camera/scripts/fd_data_collect_手动采集.py'

Grounded-Segment-Anything 配置与运行

  1. 安装依赖:

    (foundationpose) robot@robot-System-Product-Name:~/Grounded-Segment-Anything$ pip install -r requirements.txt  -i https://pypi.tuna.tsinghua.edu.cn/simple
    • 报错处理: 如果遇到OSError: We couldn't connect to 'https://huggingface.co'，请检查网络连接或配置离线模式。

  2. 重新配置环境:

    • 创建并激活新的conda环境:
      conda create -n env_grounded_segment_anything python==3.8.10
conda activate env_grounded_segment_anything
    • 安装PyTorch:
      pip install torch==1.10.0+cu113 torchvision==0.11.0+cu113 torchaudio==0.10.0 -f https://download.pytorch.org/whl/torch_stable.html
    • 安装其他依赖:
      pip install -r requirements.txt

  3. 运行 grounded_sam_demo.py:

    (foundationpose) robot@robot-System-Product-Name:~/Grounded-Segment-Anything$ python grounded_sam_demo.py --config GroundingDINO/groundingdino/config/GroundingDINO_SwinT_OGC.py  \
--grounded_checkpoint groundingdino_swint_ogc.pth  \
--sam_checkpoint sam_vit_h_4b8939.pth  \
--input_image assets/demo1.jpg  \
--output_dir "outputs"  \
--box_threshold 0.3  \
--text_threshold 0.25  \
--text_prompt "bear"
    • 报错处理: 如果遇到RuntimeError: Failed to import transformers.models.bert.modeling_bert，请执行 pip install protobuf==3.20.3。
    • 结果: 成功运行后，结果图片将保存在outputs文件夹中。此过程需全程翻墙连接日本节点.

  4. 运行 grounded_sam_inpainting_demo.py:

    python grounded_sam_inpainting_demo.py --config GroundingDINO/groundingdino/config/GroundingDINO_SwinT_OGC.py \
--grounded_checkpoint groundingdino_swint_ogc.pth \
--sam_checkpoint sam_vit_h_4b8939.pth \
--input_image assets/inpaint_demo.jpg \
--output_dir "outputs" \
--box_threshold 0.3 \
--text_threshold 0.25 \
--det_prompt "bench" \
--inpaint_prompt "A sofa, high quality, detailed"
    • 报错处理: 如果遇到ModuleNotFoundError: No module named 'groundingdino'，需要修改相关文件的导入路径，例如在groundingdino/datasets/transforms.py中将from groundingdino.util.box_ops import box_xyxy_to_cxcywh改为from ..util.box_ops import box_xyxy_to_cxcywh. 类似地，groundingdino/models/GroundingDINO/groundingdino.py、groundingdino/util/utils.py、groundingdino/models/GroundingDINO/backbone/backbone.py、groundingdino/models/GroundingDINO/backbone/position_encoding.py、groundingdino/models/GroundingDINO/backbone/swin_transformer.py和groundingdino/models/GroundingDINO/transformer.py等文件中的groundingdino模块导入路径都需要进行类似修改，在其前面加上GroundingDINO..
    • 如果遇到ModuleNotFoundError: No module named 'GroundingDINO.segment_anything'，请运行 pip install git+https://github.com/facebookresearch/segment-anything.git.
    • 如果遇到RuntimeError: Failed to import diffusers.pipelines.stable_diffusion.pipeline_stable_diffusion_inpaint或module 'torch' has no attribute 'float8_e4m3fn'，请执行 pip uninstall -y diffusers && pip install diffusers==0.11.1.
    • 如果遇到ImportError: cannot import name 'cached_download' from 'huggingface_hub'，请执行 pip uninstall -y huggingface-hub && pip install huggingface-hub==0.23.2.
    • 成功运行后，会下载大量模型文件（可能达一二十GB），并生成修复后的图片.

  5. 运行 automatic_label_ram_demo.py 或 automatic_label_demo.py:

    python automatic_label_ram_demo.py --ram_checkpoint ram_swin_large_14m.pth \
--grounded_checkpoint groundingdino_swint_ogc.pth \
--sam_checkpoint sam_vit_h_4b8939.pth \
--input_image assets/demo9.jpg \
--output_dir "outputs" \
--box_threshold 0.25 \
--text_threshold 0.2 \
--iou_threshold 0.5

    或

    python automatic_label_demo.py --config GroundingDINO/groundingdino/config/GroundingDINO_SwinT_OGC.py \
--grounded_checkpoint groundingdino_swint_ogc.pth \
--sam_checkpoint sam_vit_h_4b8939.pth \
--input_image assets/demo9.jpg \
--output_dir "outputs" \
--box_threshold 0.25 \
--text_threshold 0.2 \
--iou_threshold 0.5
    • 报错处理: 如果遇到ValueError: Unknown scheme for proxy URL URL('socks://127.0.0.1:7981/')，说明代理配置存在问题.

  6. foundationpose_grounded_sam_csdn.py 报错处理:

    • 如果遇到RuntimeError: "sigmoid_cpu" not implemented for 'Half'，需要修改代码，确保所有相关操作都在文件中用todo标记.
    • 运行脚本:
      (env_grounded_segment_anything) robot@robot-System-Product-Name:~/Grounded-Segment-Anything$ python foundationpose_grounded_sam_csdn.py
(env_grounded_segment_anything) robot@robot-System-Product-Name:~/Grounded-Segment-Anything$ python foundationpose_sam_mask_gray.py

使用步骤

  1. 采集图像: 参考本文件前面的说明.
  2. 图像分割Mask: 使用sem进行图像分割:
    (env_grounded_segment_anything) robot@robot-System-Product-Name:~/Grounded-Segment-Anything$ python /home/robot/Grounded-Segment-Anything/foundationpose_grounded_sam_my.py
  3. Mask标准化: 对上一步生成的mask进行标准化:
    (env_grounded_segment_anything) robot@robot-System-Product-Name:~/Grounded-Segment-Anything$ python /home/robot/Grounded-Segment-Anything/foundationpose_sam_mask_gray.py
    • 会保存调整后的PNG图片，例如outputs/mask_out.png.
    • 将生成的1742097201894254684.png复制到/home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/masks/0000001.png.
    • 另一种获取Mask的方法:
      (foundationpose) robot@robot-System-Product-Name:~/Foundationpose_ws$ python /home/robot/Foundationpose_ws/src/FoundationPose-main/rgb_get_mask.py
      输入图像路径，例如/home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/rgb/0000001.png，Mask将保存为object_mask.png.
  4. 使用数据集进行检测: 对前面拍摄的RGB图片文件夹进行检测.
    (foundationpose) robot@robot-System-Product-Name:~/Foundationpose_ws$ python /home/robot/Foundationpose_ws/src/FoundationPose-main/run_demo_csdn.py
    • 修改文件中的debug为2可以保存检测结果图片.

模型验证与OBJ可视化

  • 验证模型: 导出选定对象，确保物体和空间坐标对齐，Unix导出，目标材质为PNG。路径改为./。导出obj后相关文件名不能改变，因为存在路径关联.

    • 相关文件示例:
      • /home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/mesh/lvlian.mtl
      • /home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/mesh/lvlian.obj
      • /home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/mesh/pm-ps2.png
    • 使用MeshLab打开lvlian.obj:
      (base) robot@robot-System-Product-Name:~/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/mesh$ meshlab lvlian.obj

  • Open3D 点云加载与可视化:

    • 加载OBJ文件并可视化，但可能出现可视化为空（0个点）的情况.
      import open3d as o3d
mesh = o3d.io.read_triangle_mesh("./src/FoundationPose-main/demo_data/lvlian_box/mesh/lvlian.obj",enable_post_processing=False)
print("顶点数:", len(mesh.vertices))
print("面片数:", len(mesh.triangles))
o3d.visualization.draw_geometries([mesh])
    • MeshLab打开lvlian.obj需要.mtl和.png文件.
    • 从3ds Max制作后用MeshLab加载并导出OBJ，Open3D可以加载OBJ但没有颜色.
    • 加载PLY文件:
      mesh = o3d.io.read_triangle_mesh("/home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/mesh/lvlian.ply")

  • Open3D 加载OBJ和纹理:

    • 代码示例:
      import open3d as o3d
import os# 定义文件路径
obj_path = "/home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/mesh/lvlian.obj"
texture_path = "/home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/mesh/pm-ps2.png"# 检查文件是否存在
if not os.path.exists(obj_path):print(f"错误：OBJ文件 {obj_path} 不存在。")exit()
if not os.path.exists(texture_path):print(f"错误：纹理文件 {texture_path} 不存在。")exit()# 加载三角网格
mesh = o3d.io.read_triangle_mesh(obj_path, enable_post_processing=True)
if mesh.is_empty():print("错误：无法加载OBJ文件。")exit()
else:print("成功加载OBJ文件。")# 检查纹理坐标
if not mesh.has_triangle_uvs():print("警告：网格缺少纹理坐标。")
else:print("纹理坐标存在。")# 加载纹理图像
try:texture_image = o3d.io.read_image(texture_path)print("成功加载纹理图像。")
except Exception as e:print(f"错误：无法加载纹理图像 - {e}")texture_image = None# 应用纹理
if texture_image is not None and mesh.has_triangle_uvs():mesh.textures = [texture_image]print("纹理已应用。")
else:print("无法应用纹理。")# 可视化模型
o3d.visualization.draw_geometries([mesh], mesh_show_back_face=True)
    • 问题: Open3D默认以左下角为原点，可能需要垂直翻转纹理图像.
    • 成功贴图: 翻转后可以成功贴图:
      (foundationpose) robot@robot-System-Product-Name:~/Foundationpose_ws$ python /home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/mesh/o3d可视化obj.py

  • Trimesh 加载 Open3D 可视化:

    • 使用Trimesh加载OBJ并进行可视化，不需要翻转:
      import open3d as o3d
import trimeshmesh = trimesh.load(mesh_file)  # 读取 3D 物体网格文件mesh_o3d = o3d.geometry.TriangleMesh()
mesh_o3d.vertices = o3d.utility.Vector3dVector(mesh.vertices)
mesh_o3d.triangles = o3d.utility.Vector3iVector(mesh.faces)# 如果有纹理，加载并应用
if hasattr(mesh.visual, 'uv') and hasattr(mesh.visual, 'material'):texture_path = f'{code_dir}/demo_data/lvlian_box/mesh/pm-ps2.png'  # 假设纹理文件路径texture_image = o3d.io.read_image(texture_path)mesh_o3d.triangle_uvs = o3d.utility.Vector2dVector(mesh.visual.uv)mesh_o3d.textures = [texture_image]o3d.visualization.draw_geometries([mesh_o3d])  # 显示网格
    • 运行脚本:
      (foundationpose) robot@robot-System-Product-Name:~/Foundationpose_ws$ python /home/robot/Foundationpose_ws/src/FoundationPose-main/run_demo_csdn_trimesh_test.py

  • 进行检测:

    (foundationpose) robot@robot-System-Product-Name:~/Foundationpose_ws$ python /home/robot/Foundationpose_ws/src/FoundationPose-main/run_demo_csdn_copy.py
    • 日志显示成功加载OBJ文件，顶点数和面数正确.

寻求原因与模型调整

  • 机械臂轨迹采集:

    • 通过平板编写机械臂两点之间移动程序，速度和加速度均设置为10，保存为fd_data_collect.json.
    • 采集缓慢移动序列，以便更好地分析问题.
    robot@robot-System-Product-Name:~/elfin_embodied_grasping$ python '/home/robot/elfin_embodied_grasping/src/realsense2_control/realsense2_camera/scripts/fd_data_collect_csdn序列.py'

  • Seg提取Mask与检测:

    • Seg提取mask并进行检测时，发现模型移动存在规律，怀疑模型的初始旋转角度不对（结合trimesh打开后的模型角度）.
    • 通过MeshLab查看坐标轴，可能需要绕X轴逆时针旋转90度.
    • 旋转后可视化效果改变，但检测结果方向仍不对.
    • MeshLab打开后发现初始姿态也不对，正面朝上应为Z轴，但实际是侧面.

  • MeshLab旋转操作:

    • 导入模型: 通过File > Import Mesh...导入模型文件.
    • 显示坐标轴: Render > Show Axis. (红色X轴，绿色Y轴，蓝色Z轴).
    • 访问旋转滤镜: Filters > Normals, Curvatures and Orientation > Transform: Rotate.
    • 绕X轴旋转90度，导出OBJ模型，发现检测会从正面缓慢转到反面.
    • 重新采集正面数据集:
      robot@robot-System-Product-Name:~/elfin_embodied_grasping$ python '/home/robot/elfin_embodied_grasping/src/realsense2_control/realsense2_camera/scripts/fd_data_collect_采集编号序列.py'
    • 使用Seg生成Mask: foundationpose_grounded_sam_my.py与foundationpose_grounded_sam_csdn.py的区别在于my版本使用自己的图片路径.
      (env_grounded_segment_anything) robot@robot-System-Product-Name:~/Grounded-Segment-Anything$ python /home/robot/Grounded-Segment-Anything/foundationpose_grounded_sam_my.py
    • 生成标准Mask:
      (env_grounded_segment_anything) robot@robot-System-Product-Name:~/Grounded-Segment-Anything$ python /home/robot/Grounded-Segment-Anything/foundationpose_sam_mask_gray.py
      输出已保存调整后的 PNG 图片: outputs/mask_out.png.
      将1742097201894254684.png复制到/home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/lvlian_box/masks/0000001.png.

  • MeshLab其他操作:

    • 加偏移: filters->normals->transform:translate 沿Z轴移动到原点到模型底部，但可能不可行.
    • 1024材质粗糙检测不出.
    • MeshLab参考资料:
      • https://www.bilibili.com/video/BV1Ur4y1N7VM
      • https://www.bilibili.com/video/BV13V4y1R731/
    • 包装平面图: 绿联.
    • B站搜索: 如何制作三维物体贴图.

  • Blender 相关:

    • 只有新建长方体时可以调整尺寸.
    • 中心与坐标系原点重合.
    • 新建/home/robot/Foundationpose_ws/src/FoundationPose-main/demo_data/cube并放入木块数据集，可以成功检测，效果较好. 该OBJ文件由Blender制作.
    • Ubuntu 20.04 应用商店安装Blender (约400多MB).
    • Blender是免费开源的3D创作套件，功能多且支持中文.
    • Blender导出后如果全部勾选，可以可视化.
    • MeshLab导出的模型虽然可以可视化，但程序可能提示WARNING - 网格似乎没有UV坐标，或者MeshLab和Blender底层贴图格式不同. (Blender中模型在纹理着色下有颜色，MeshLab打开的模型也有颜色).

  • Blender 教程参考:

    • 关键词: 贴图 导出 纹理坐标 渲染 烘培 camera视角.
    • 链接示例:
      • https://jingyan.baidu.com/article/6525d4b1347b1eed7d2e94ae.html
      • https://zhuanlan.zhihu.com/p/658676826
      • https://blog.csdn.net/qq_22328011/article/details/130051296
      • https://blog.csdn.net/qq_41835314/article/details/128649015
      • https://blog.csdn.net/qq_44695769/article/details/131616993
      • https://blog.csdn.net/qq_44324007/article/details/131499010
      • https://blog.csdn.net/qq_22328011/article/details/130051296
      • https://www.cnblogs.com/domefy/p/14878961.html
      • https://www.bilibili.com/video/BV1UGmAYEEmA/
      • Blender视频教程: https://www.bilibili.com/video/BV14u41147YH/

  • Blender 操作快捷键:

    1. Alt + Ctrl + E.
    2. A, U, 展开.

最终调试

  • 大尺寸模型在视频中可以检测，但物体旋转方向不变，在图片上偏大. 这是由于导出问题未能正确加载UV，可视化为黑色，贴图为1024k.

  • 小尺寸模型在图片上可以检测，但在视频中检测不出1024k.

  • 新差异: 贴图来源不同，有些是PS制作，有些是Blender不同阶段导出.

  • 数据集来源: D455 ROS控制，机械臂拖拽变为控制，Mask由Grounded-Segment-Anything提取，内参由data_collect.py提取.

  • 最终版流程:

    1. 在Blender的UV编辑页展开，导出UV布局图2048，勾选UV，得到Cube.png.
    2. 在PS中处理Cube.png为Cube_new.png.
    3. 在Blender中，将UV编辑页、纹理绘制页、着色页（底部拖拽栏两个）、图片加载的地方的图片都替换为Cube_new.png.
    4. 选中右上角Collection中的Cube，导出OBJ（导出当前选中）.
    5. 按截图图片中所有参数全部勾选，得到test.blender.

  • 检测:

    • 第一帧需要检测到物体，然后才能进行跟随.
    (foundationpose) robot@robot-System-Product-Name:~/Foundationpose_ws$ python /home/robot/Foundationpose_ws/src/FoundationPose-main/run_demo_csdn_copy_copy.py
(foundationpose) robot@robot-System-Product-Name:~/Foundationpose_ws$ python /home/robot/Foundationpose_ws/src/FoundationPose-main/run_demo_csdn_camera.py
    • 尺寸仿真和真实不一致与高度（物体和相机距离）有关.
    • 检测效果与背景、停留时间有关.
    • 操作系统: Ubuntu 20.04.

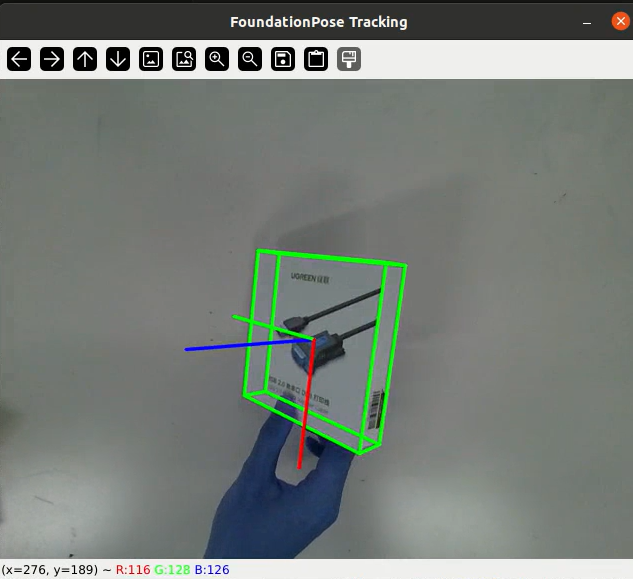

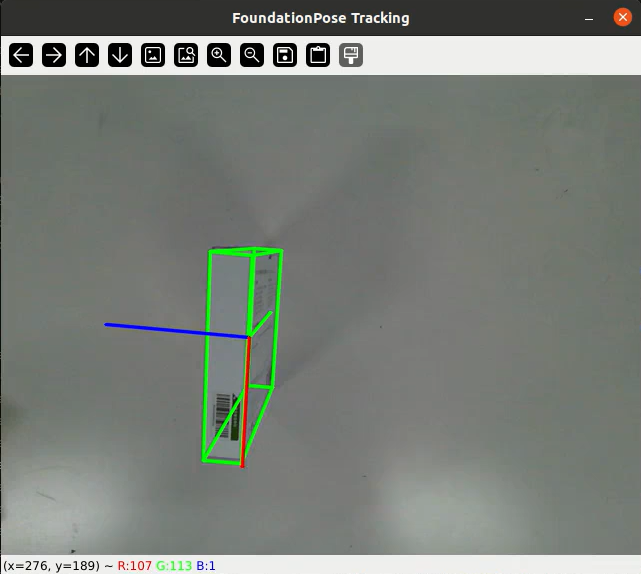

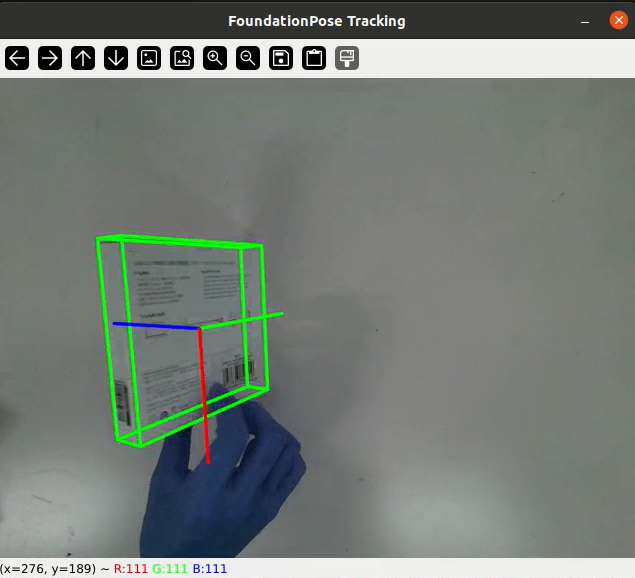

效果图

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

详细视频教程

  • 抖音
    https://v.douyin.com/g4UwgnxksSg/
  • B站
    https://www.bilibili.com/video/BV1mu7JzfEiw/
