基于CAPL的DDS子消息解析- Data
1往期回顾
通过《DDS—RTPS一致性测试案例分析》一文，我们了解到 Data 子消息在 Data Distribution Service(DDS) 通信中扮演着至关重要的角色。它不仅负责 DDS 实体的 Simple Participant Discovery Protocol (SPDP) 发现流程，还参与了 Simple Endpoint Discovery Protocol (SEDP) 中的 Topic 和 QoS 确认流程。此外，Data 子消息还承担着发布 Topic 信息、声明存活性以及通知对端自身下线等功能，堪称 DDS 协议中“最忙碌”的子消息。为了更深入地理解 Data 子消息的工作原理，并能够通过 CAPL 仿真和解析该子消息，我们需要揭开其神秘的面纱，详细分析其结构和功能。这不仅有助于我们更好地掌握 DDS 协议的通信机制，还能为 CAPL 脚本开发提供清晰的思路和实用的方法。接下来，我们将从 Data 子消息的结构、字段作用以及实际应用场景入手，逐步解析其核心功能，并通过 CAPL 仿真实例展示如何解析和生成 Data 子消息，为开发高效的 DDS 通信脚本奠定基础。
2 Data详解
Data子消息是由The Real-time Publish-Subscribe Protocol(RTPS) DDS Interoperability Wire Protocol Specification定义的。RTPS 是 DDS 协议的核心实现，负责定义数据分发的具体通信机制。根据 RTPS 协议，Data 子消息的报文结构如下所示：

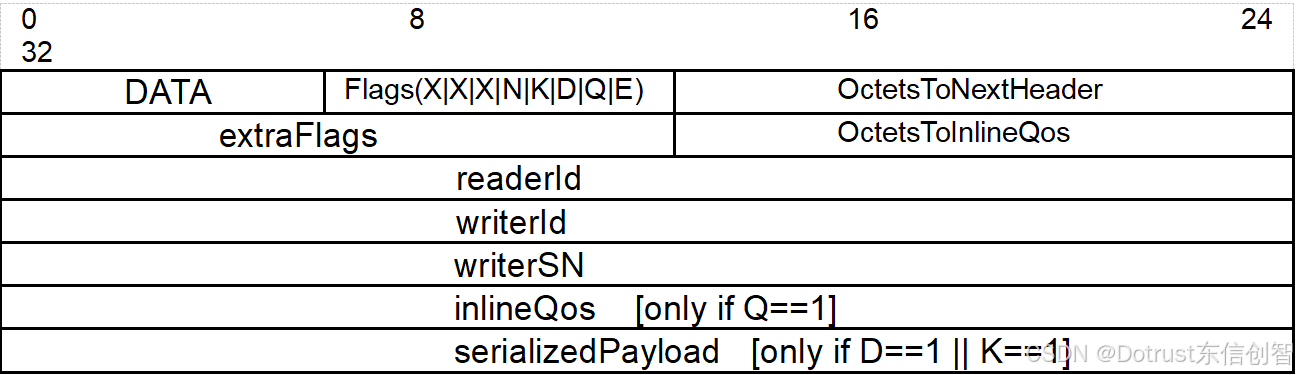

图1 Data定义
2.1 DATA
表示SubmessageId，为固定值，是0x15。RTPS中定义的消息类型为SubmessageFlag，占1字节，因此在CAPL中可以用byte类型表示，如“byte submessageId;”。
2.2 Flags
消息类型为SubmessageFlag ，占1字节， Flags只使用了高5位。由低到高分别简写为N、K、D、Q和E，其中N = 1表示serializedPayload采用非标准格式，否则采用DDS规定的标准格式。标准格式指的是PL_CDR_BE、PL_CDR_LE等序列化格式，RTPS V2.5的10章节有介绍，而这些序列化细则主要是在DDS-XTypes协议中定义；Q = 1表示消息中包含inlineQos参数，否则不包含。当Q = 0时，解析Data时要跳过inlineQos参数；E = 1表示为数据格式为Little_Endian，否则为Big_Endian；K和D是组合使用的，如下：
•D=0和K=0表示没有serializedPayload。
•D=1和K=0表示serializedPayload包含序列化的数据。
•D=0和K=1表示serializedPayload包含序列化的Key。
•D=1和K=1在这个版本的协议中是一个无效的组合。
Flags在CAPL中可以用byte类型表示，如“byte flags;”，但是实际操作中会频繁的用到D、K、E等标志位，所以可以采用struct的数据类型，如下所示：
struct DataFlags_t {
byte value; //原始Flags值
byte E;
byte Q;
byte D;
byte K;
byte N;
};
这样在脚本中就可以直观地使用标志位，如Data.flags.E、Data.flags.Q等。
2.3 OctetsToNextHeader、extraFlags和OctetsToInlineQos
OctetsToNextHeader字段表示当前子消息的长度，其值为到下一个子消息头起始位置的字节数。RTPS中定义的消息类型为unsigned short，占2字节，在CAPL中可以用word类型表示，如“word submessageLength;”。
extraFlags未使用，该版本应该将参数设置为零。RTPS中定义的消息类型为unsigned short，占2字节，在CAPL中可以用word类型表示，如“word extraFlags;”。
OctetsToInlineQos表示紧跟该字段的第一个字节开始直到inlineQos的第一个字节的字节数。如果inlineQos不存在，则表示到serializedPayload的第一个字节的字节数。RTPS中定义的消息类型为unsigned short，占2 字节，在CAPL中可以用word类型表示，如“word inlineQosFlag”。
2.4 readerId和writerId
readerId表示消息接收实体Id，writerId表示消息发送实体Id。应该重点是关注这两个参数，进而判断该消息的实际用途（详见《DDS—RTPS一致性测试案例分析》）。RTPS中定义的数据类型为EntityId_t，其定义如下所示：
typedef octet OctetArray3[3];
struct EntityId_t {
OctetArray3 entityKey;
octet entityKind;
};
其中entityKey表示Entity类型，比如是Participant、Reader、Writer、Reader Group、Writer Group，以及该Entity是built-in Entity、user-defined Entity 或者vendor-specific Entity。
entityKind表示Entity是built-in Entity、user-defined Entity 或者vendor-specific Entity，比如entityKind = 0x02表示User-defined 的Writer (with Key)， entityKind = 0x07表示User-defined Entity的Reader(with Key)，具体规则详见RTPS V2.5协议的9.3.1.2。
例如，协议规定ENTITYID_SPDP_BUILTIN_PARTICIPANT_ANNOUNCER = {{00,01,00},c2}，所以当Data的writerId = {{00,01,00},c2}时，我们就可以知道这是一个SPDP消息。
虽然EntityId_t是一个结构体，但是RTPS协议对EntityId都整体定义好的，所以在CAPL可以简化为dword类型，占4字节，如“dword writerId;”，因此writerId = {{00,01,00},c2}可以等效表示为writerId = 0x000100c2。
2.5 writerSN
表示 Writer 发送 Data 消息的相对顺序。每次发送新的 Data 消息时，writerSN 会递增，从而为每条消息分配一个连续的序号。例如，第一条发送的 Data 消息的 writerSN = 1，之后每发送一条新消息，writerSN 增加 1。如果某条消息丢失，Reader 可以通过 writerSN 检测到丢失的消息，并请求重传缺失writerSN的Data消息，这也是DDS消息的可靠性不依赖于传输协议的机制。
需要注意的是，writerSN 的更新是由每个 Entity 独立管理的，而不是全局统一的。每个 Entity 维护自己的 writerSN 序列。此外，只有 Data 消息的内容发生实质更新时，writerSN 才会递增。例如：
- SPDP 消息：由built-in Entity的 SPDP BuiltinParticipantWriter 发送。如果在程序执行周期内，DomainId、单播 IP 或广播 IP 等配置没有发生变化，SPDP 报文内容不会改变，因此 writerSN 并不会增加。
- Topic消息：由User-defined Entity的 Writer发送。每次发布Topic 时，其内容通常会发生变化，因此 writerSN 会递增。
RTPS中定义的消息类型为SequenceNumber_t，数据结构如下：
struct SequenceNumber_t {
long high;
unsigned long low;
};
其中high表示有符号的高4字节，low表示无符号的低4字节，所以是一个有符号数。因此，在CAPL中也用struct类型表示，如下所示：
struct SequenceNumber_t {
long high;
dword low;
};
2.6 inlineQos
仅当Q = 1才会有效，包含可能影响消息解释的QoS。消息格式定义如下所示：
struct Parameter {
ParameterId_t parameterId;
short length;
octet value[length]; // Pseudo-IDL: array of non-const length
};
parameterId标识独一无二的参数，由协议规定，length表示value的长度。具体规则详见RTPS V2.5协议的9.6.4，这只介绍一个常用的inlineQos来帮助大家熟悉报文分析方法。例如，inlineQos的原始报文为71 00 04 00 00 00 00 03，采用Little_Endian。
这段报文解析为parameterId = 0x0071，length = 0x0004，value[4] = {0,0,0,3}。根据RTPS协议，0x71表示PID_STATUS_INFO，该消息的value表示一个32位的标志，只用到了高3位，由低到高分别是F、U、D，其中：
D = 1表示 Writer 处理了子消息中 Key 对应的数据对象实例，该实例的生命周期结束了。
U = 1表示 Writer 注销了子消息中 Key 对应的数据对象实例，不再管理该实例。
F = 1表示Writer为子消息中 Key 对应的数据对象实例写入了一个样本，但样本未通过 Reader 内容过滤器，也就是没有提交给Reader。
所以，上面的inlineQoS表示DataWriter已经注销了。
在CAPL中可以用struct类型表示，由于CAPL不支持动态创建数组，因此需要预定义较大的数组来保存数据，如下所示：
struct ParameterList_t{
word parameterId;
word length;
byte value[512]; // value[length]
};
2.7 serializedPayload
仅当D = 1或者K = 1才显示，如果D = 1则表示为序列化的数据，如果K = 1则表示为序列化后的Key值，标识数据对象的实例，数据结构定义如下：
typedef octet RepresentationIdentifier[2];
typedef octet RepresentationOptions[2];
struct SerializedPayloadHeader {
RepresentationIdentifier representation_identifier;
RepresentationOptions representation_options;
}; //SerializedPayload
representation_identifier标识所使用的数据表示方式，如果协议规定PL_CDR_BE = {0x00, 0x02}，PL_CDR_LE = {0x00, 0x03}，详情请看RTPS V2.5的10.3 -10.6章节。representation_options默认为全0，应该忽略。所以如果脚本需要解析payload需要关注representation_identifier的参数。
在CAPL中可以用struct类型表示，其中buffer表示序列化的payload，并且要额外的记录数据长度，如下所示：
struct serializedData_t {
word kind;
word option;
byte buffer[DATA_SERIALIZED_DATA_LENGTH];
dword len;
};
3 CAPL解析
通过上文的介绍，我们已经知道了Data子消息的构成，因此解析Data子消息前首先要基于CAPL建立其对应的数据结构，如下所示：

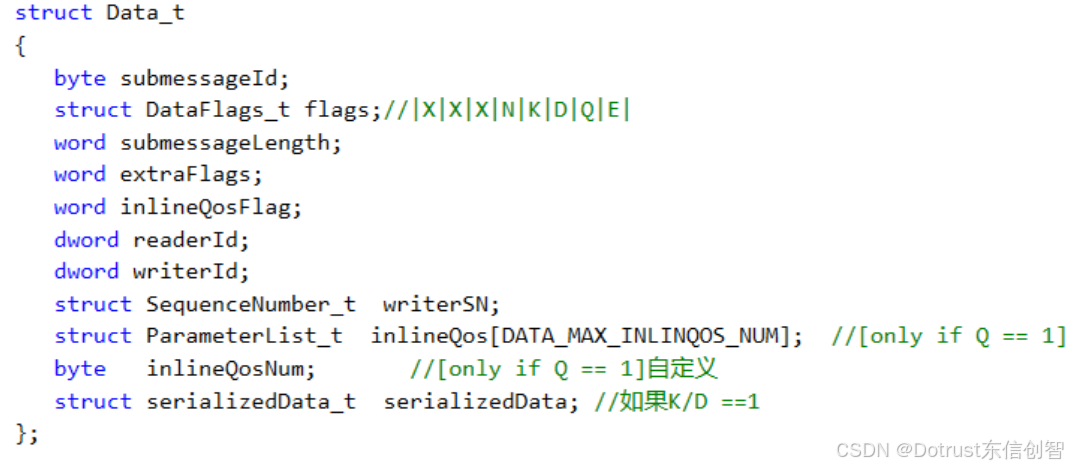

图2 Data_t定义
解析时，首先将RTPS消息分割成报头和子消息，根据SubmessageId判断子消息类型，然后进行反序列化完成数据解析，当这个子消息解析完成后，将继续接下一个，直到所有子消息被解析完成，整个流程如下所示：

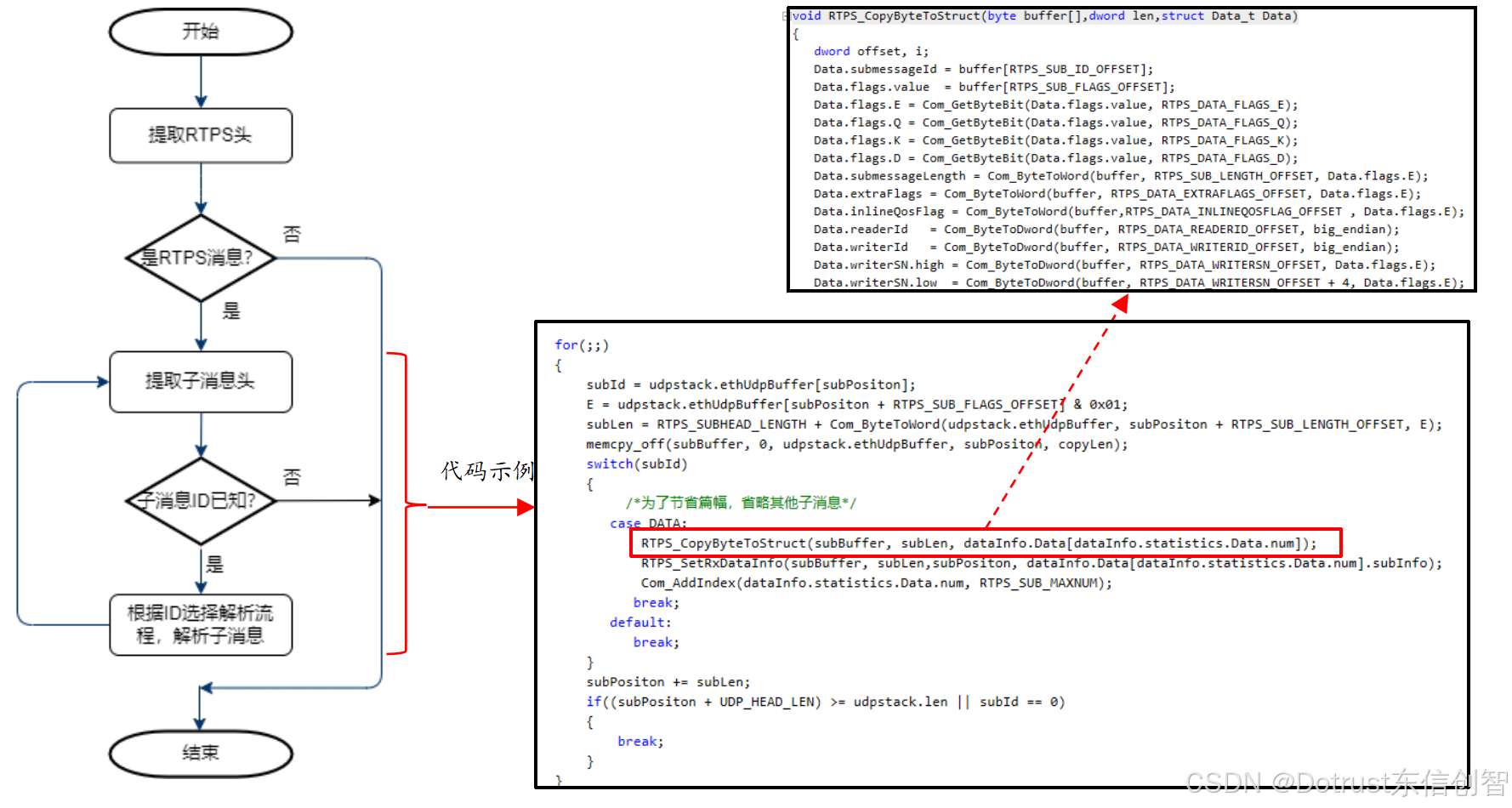

图3 子消息解析流程和示例代码
解析过程中，需要对“特殊”Data进行解析，比如SPDP报文的解析核心是对serializedPayload解析，由于篇幅有限只为大家展现下某车企的SPDP报文解析结果，如下所示：

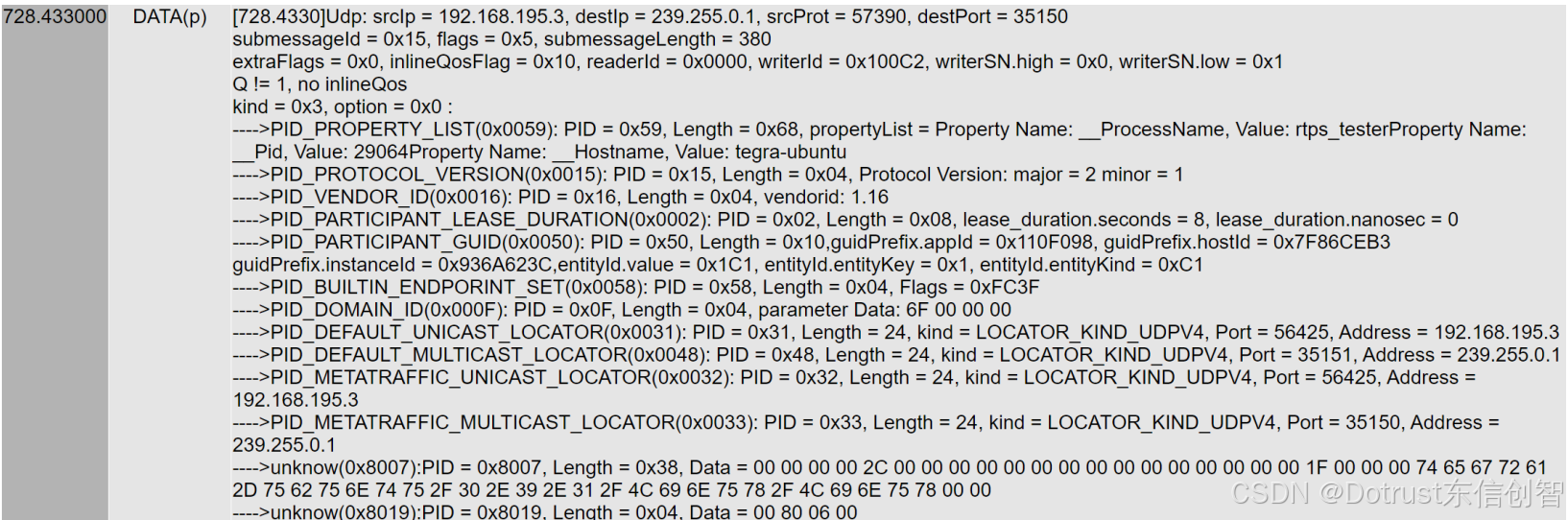

图4 SPDP报文解析结果
文中提到的 CAPL 脚本不仅能够解析 Data 子消息，覆盖了 DDS 协议中的全部子消息类型，并支持对报文格式、协议一致性以及 QoS 策略等方面的全面测试。
4结语
通过本文，我们详细介绍了 Data 子消息的结构、字段作用以及实际应用场景，并为大家提供了通过 CAPL 脚本解析报文的思路和方法，希望能够为您的开发工作提供实用参考。由于水平有限，对协议难免有所偏差，如果您对本文内容感兴趣或者有其他疑问，对 CAPL 脚本的实现细节或 DDS 协议测试有进一步需求，欢迎将需求发送至邮箱market@dotrustech.com，我们将竭诚为您提供支持。
