西门子PLC的维修

西门子 S7-200 或 SMART-200，基本单元 CPU SR40，有关资料下载移步其官方网站：西门子工业支持中心(Industry Support)。

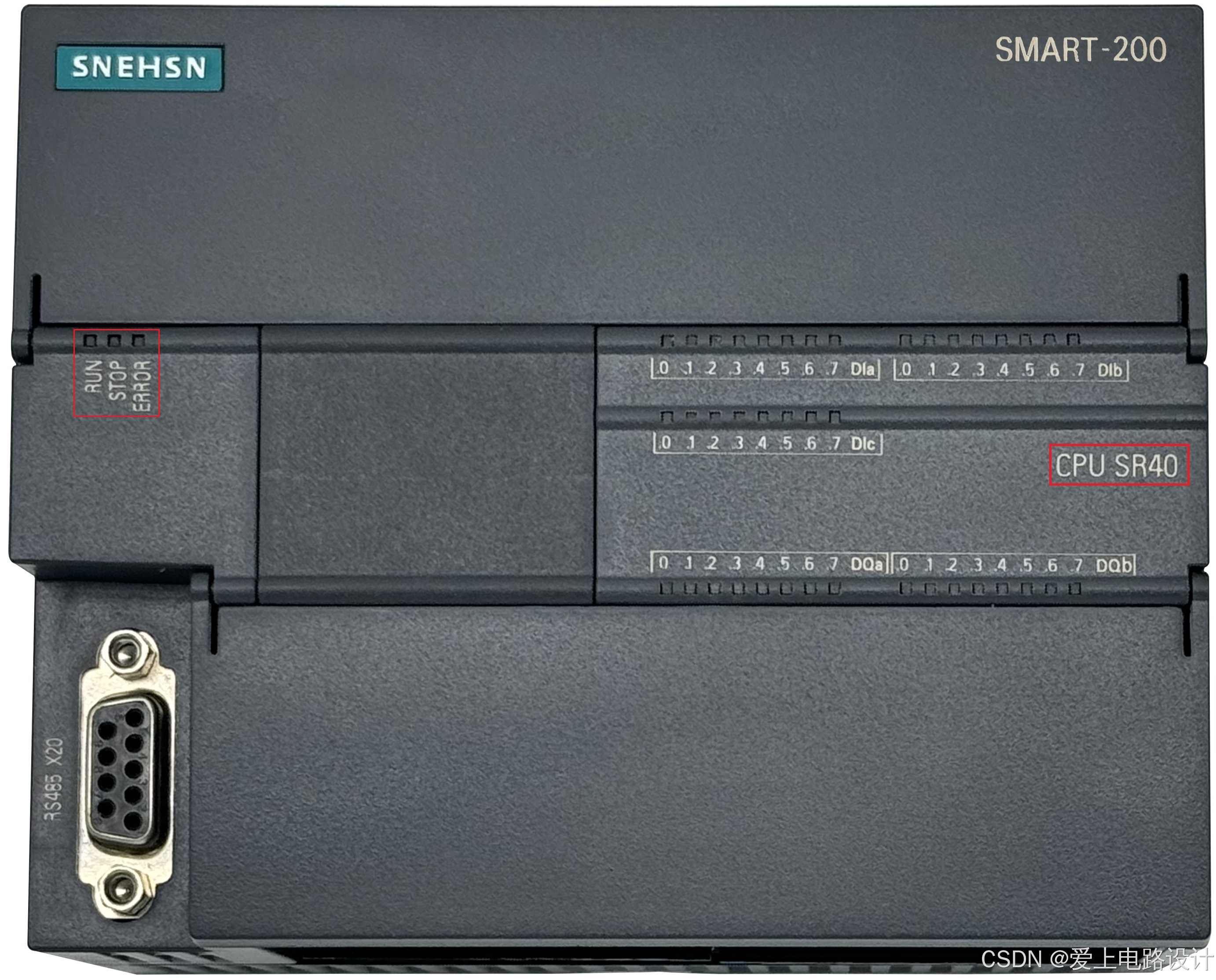

图1 SMART-200 CPU

1、SR40基本单元故障维修

故障现象：RUN、STOP、ERROR都不亮，初步判断电源故障。

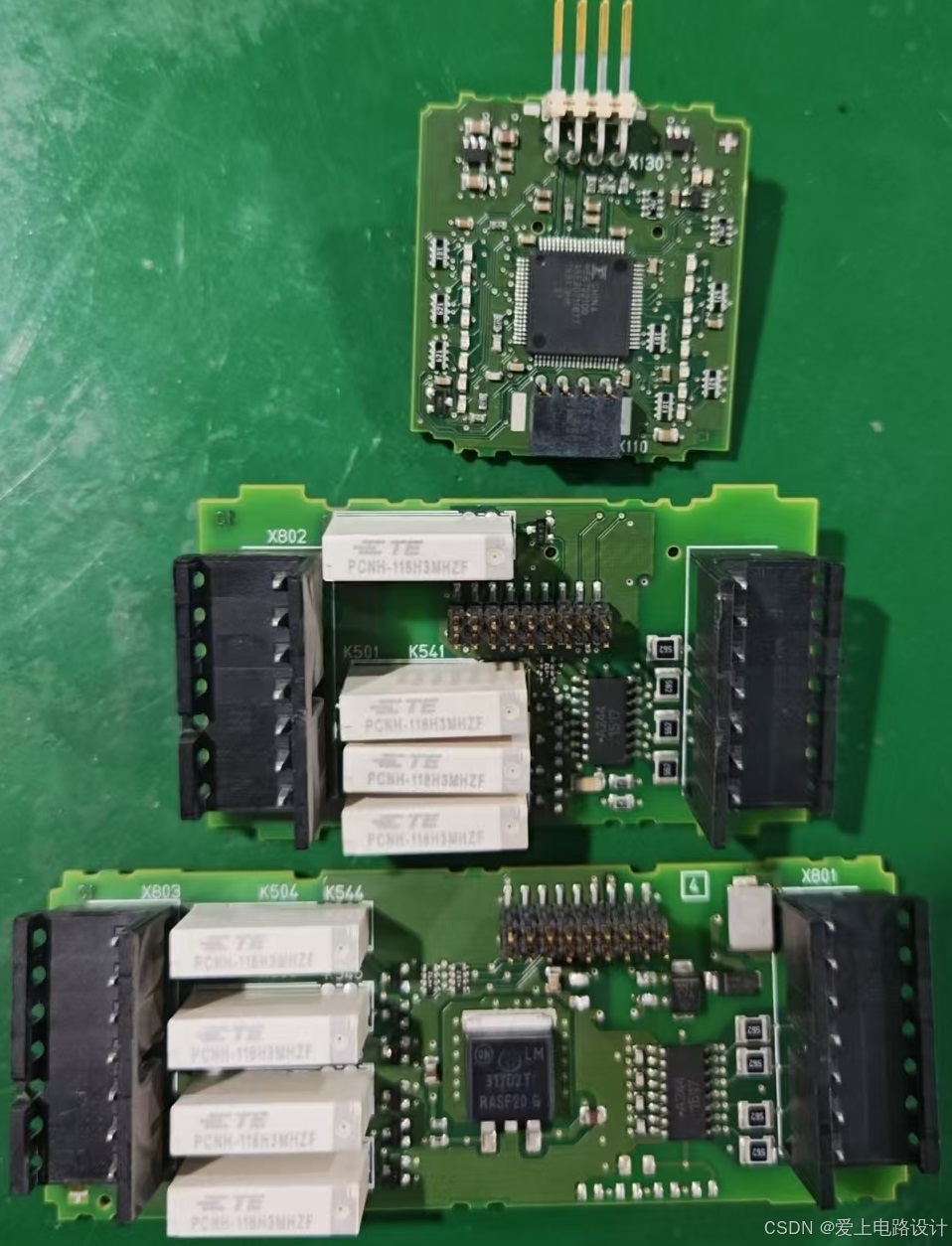

拿掉端子排，拆除外壳体后，如下图2 所示。

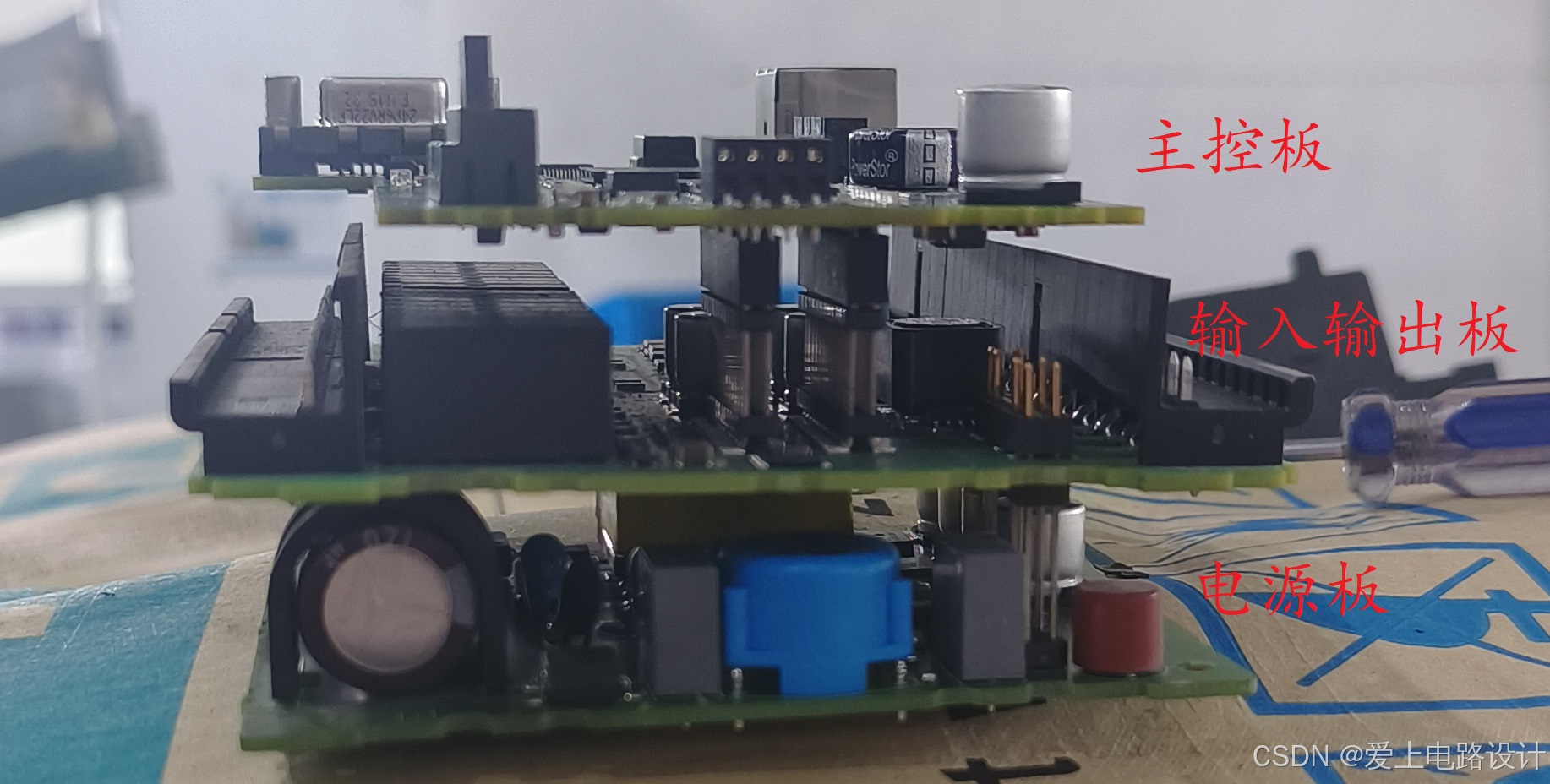

图2 三块PCBA

测试主控板上的电压，正面的两个 DCDC芯片的输出电压分别为 1.8V 与 1.2V。

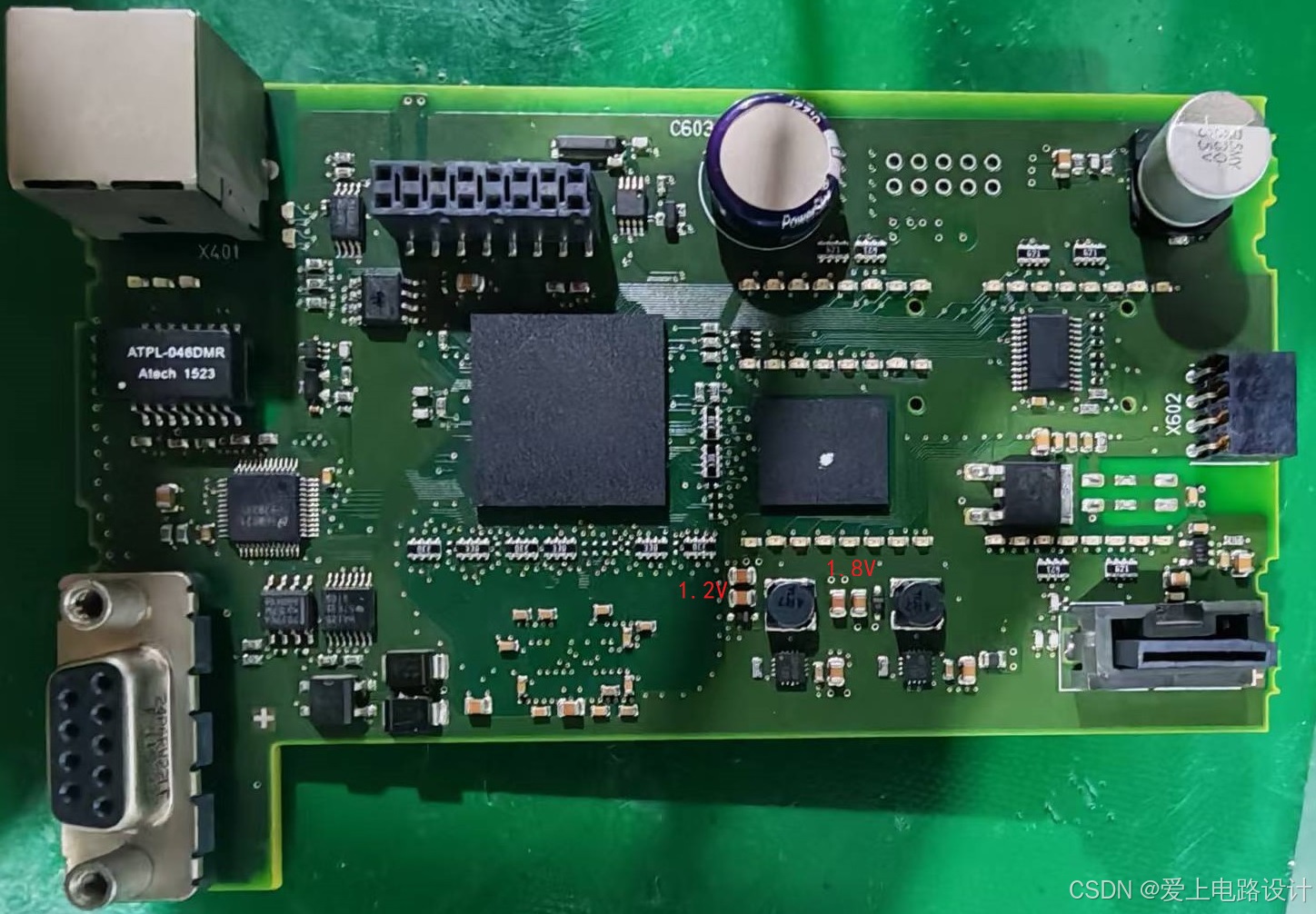

图3 主控板正面

反面的 DCDC芯片的无输出，正负之间阻值非常低，初步判定有短路。

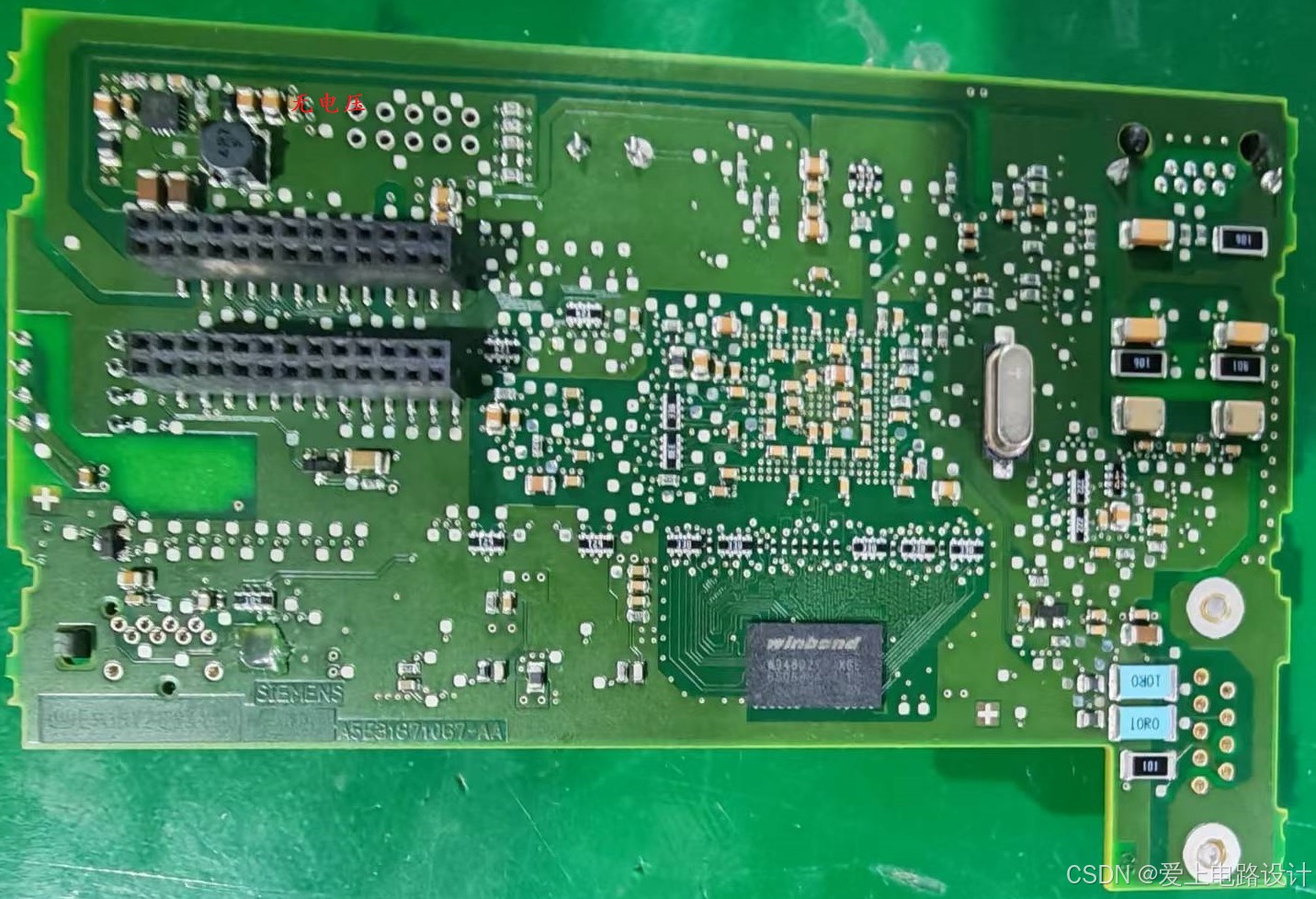

图4 主控板反面

三块 PCBA 的 DCDC芯片丝印均为“C8=2D 13G”，经查找为立锜/RICHTEK RT8010AGQW。不太会查找的同志可以参考：电子元件及其规格书的查找与理解。

图5 RT8010AGQW局部电路

手绘版部分电原理图：

图6 电原理路

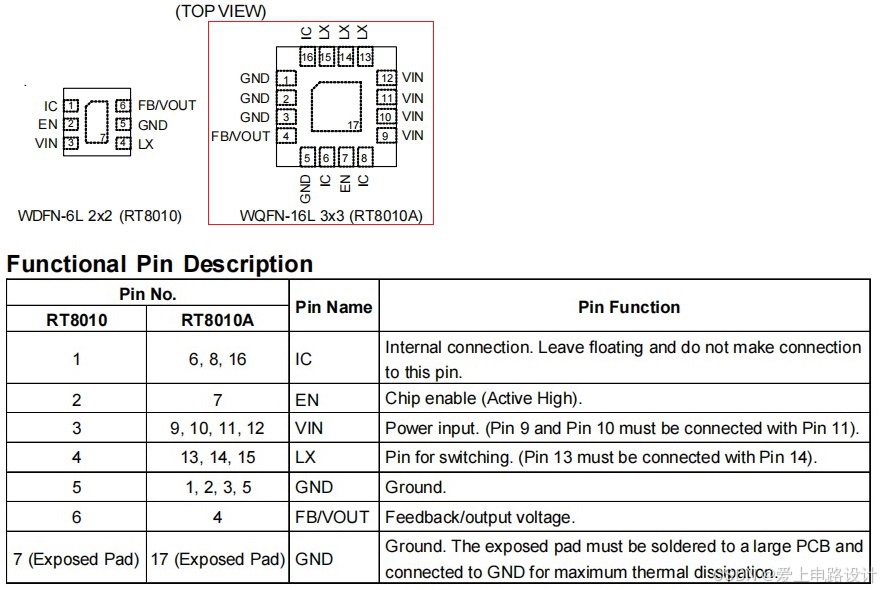

查看 RT8010AGQW 规格书，各引脚的功能如下图所示。

图7 管脚分布

根据“典型应用电路”可得到输出电压的计算公式。

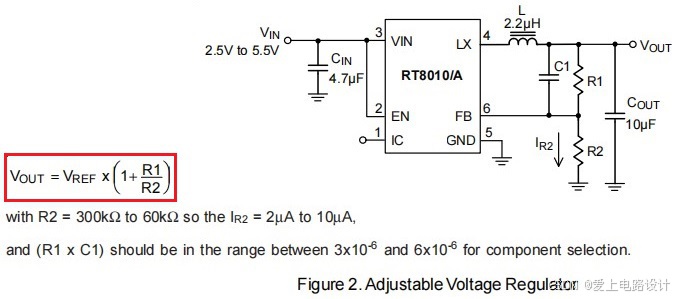

图8 Typical Application Circuit

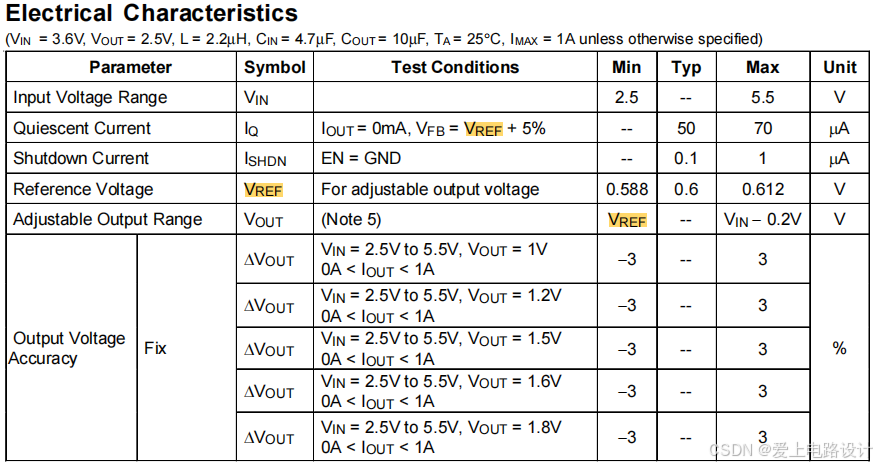

搜索“VREF”可得其典型值为 0.6V。

根据图6 所标示的元件值，输出电压Vout =  0.6V*(1+R1/R2) = 0.6V*(1+16.2k/3.6k) = 0.6V*(1+4.5) = 3.3V。

使用外接电源给这部分电路强加 3.3V电源，不做任何处理，一会功夫故障元件烧断开，故障排除，正常的PLC：https://live.csdn.net/v/479305。注：若 MCU 损坏将无解，只能找设备生产厂家，或者自行更换 PLC 并重新编程。

2、DR16扩展板故障维修

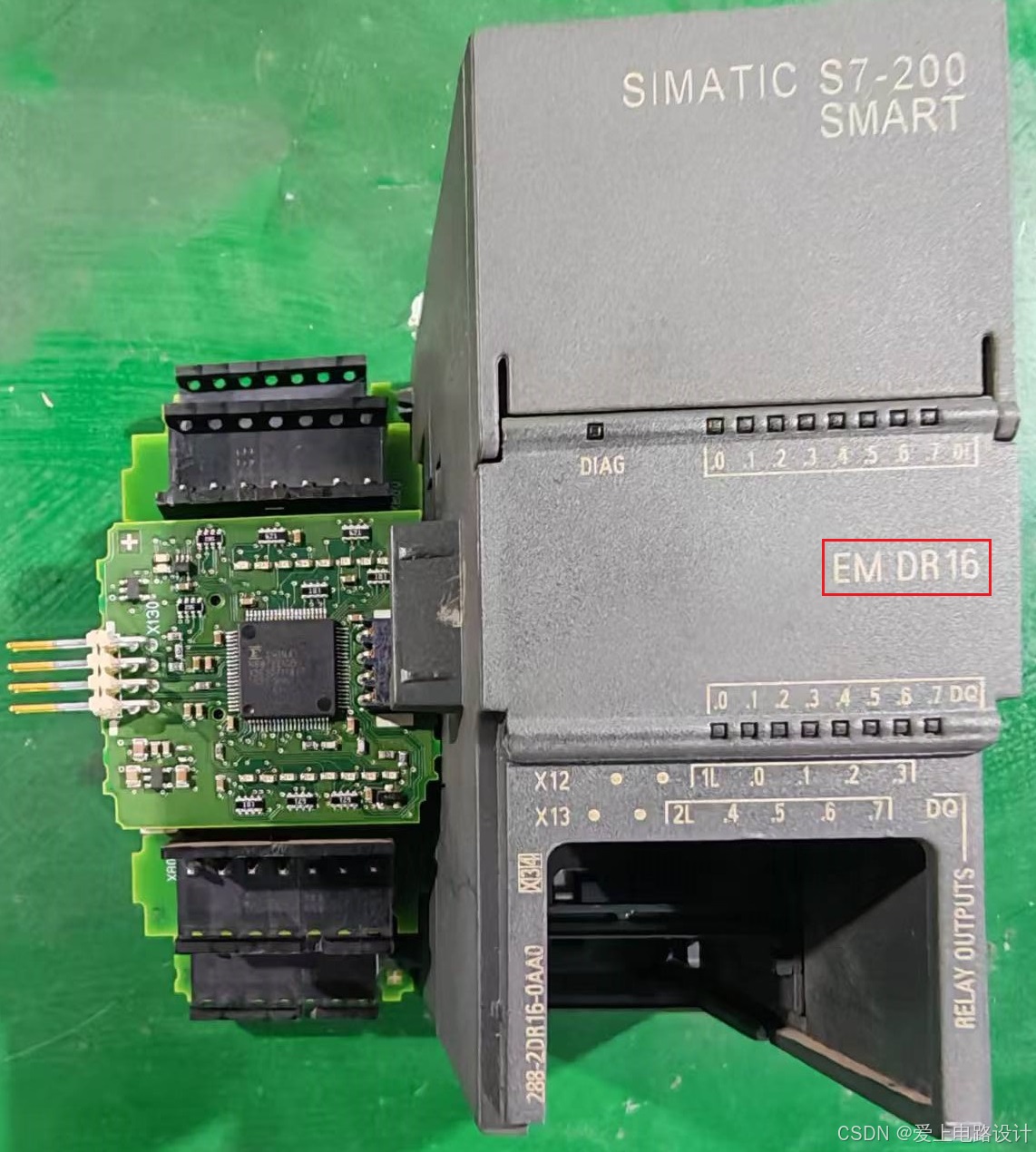

装机测试 PLC 基本单元已经恢复正常，但再次发现外挂 EM DR16（完整型号：6ES7288-2DR16-0AA0）数字输入输出扩展板也有问题，真是祸不单行。

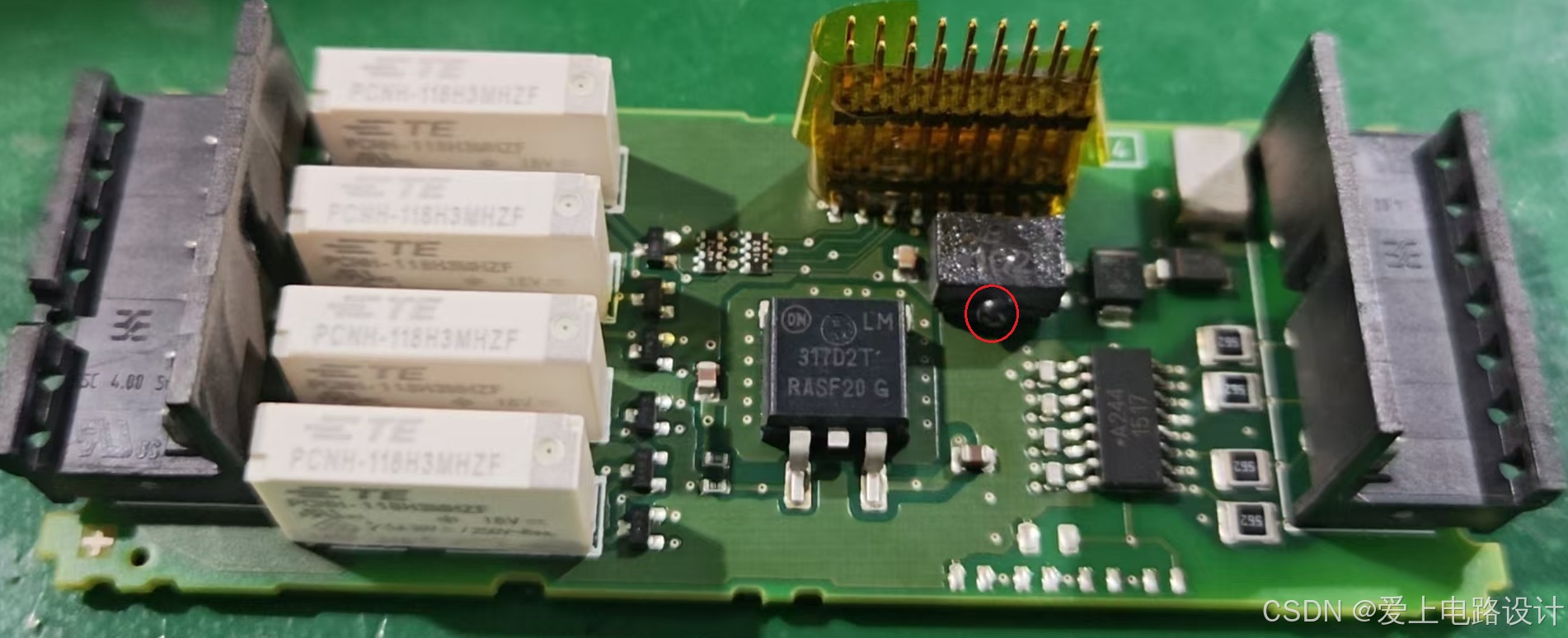

拆出线路板，发现共模电感已经烧掉。注意：使用热风枪拆除此电感时，周围的塑料件需贴高温胶带保护。

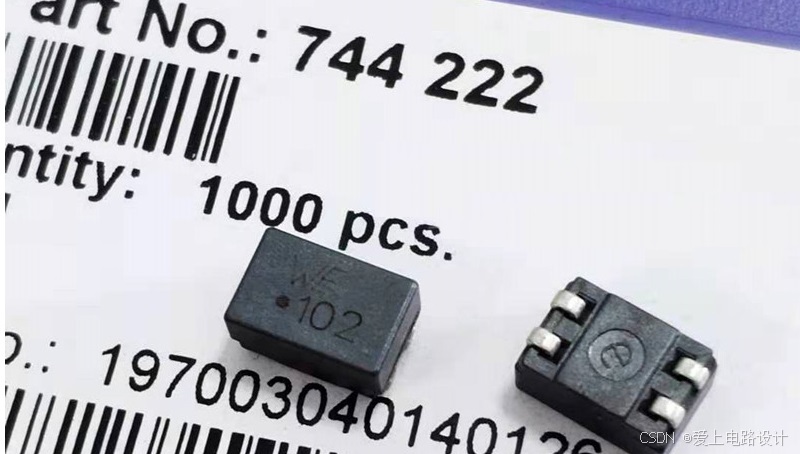

淘宝查找“WE 102”，可得此零件为伍尔特 744222。

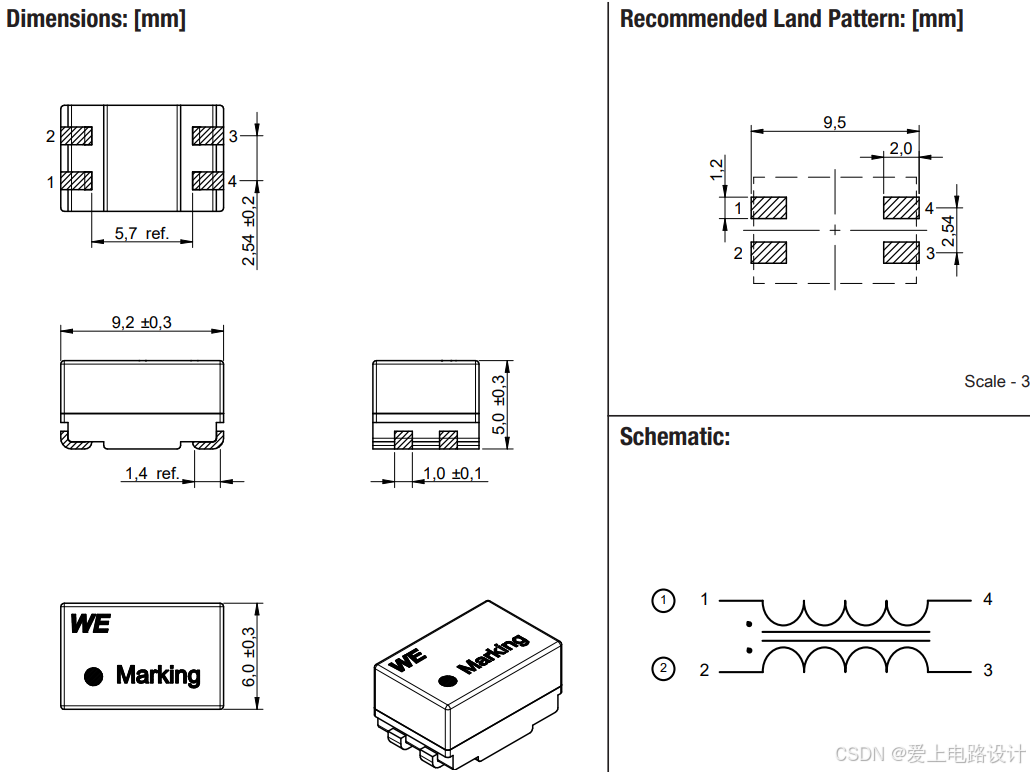

伍尔特官方网站查找 744222 规格书：

---
