掌握STP技术：网络环路终结者实战

实验目的

1. 理解生成树协议（STP）的基本原理及其在网络中的作用。
2. 掌握STP的配置方法，包括根桥选举、端口状态转换等关键机制。
3. 通过实验验证STP如何防止网络环路并实现冗余路径的优化管理。

实验环境

• 设备：支持STP的交换机（华为）。

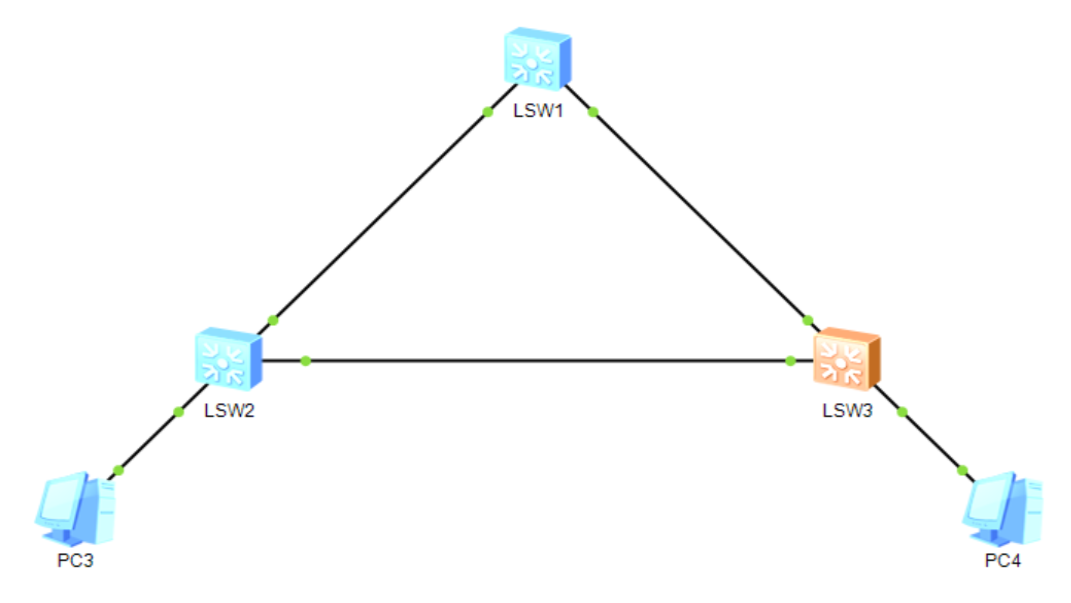

• 网络拓扑：3台交换机，形成环路拓扑。
• 软件：ENSP。



实验步骤

STP基础配置

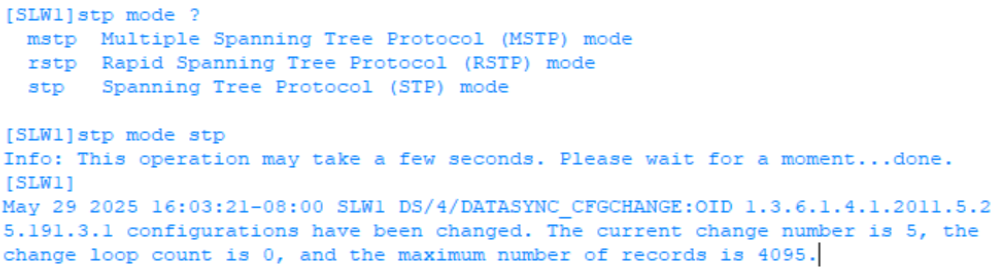

1. 在交换机上启用STP协议（默认通常为mstp）。

[SLW1]stp mode stp

根桥手动指定

1. 通过优先级调整强制某台交换机成为根桥。

[SLW1]stp priority 4096

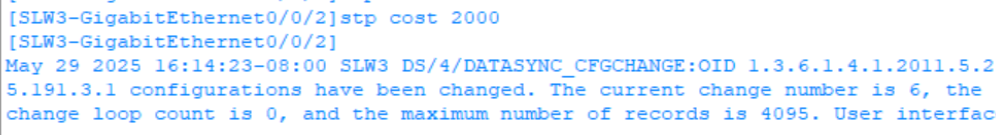

 配置路径开销

[SLW3-GigabitEthernet0/0/2]stp cost 2000

端口状态与路径开销

1. 观察不同端口的状态。

[SLW1]display stp

交换机一的端口状态都是：指定端口（Designated Port）

交换机二的G0/0/1是连接交换机一：根端口（Root Port）

交换机二的G0/0/2是连接交换机三：指定端口（Designated Port）

交换机三的G0/0/1是连接交换机一：根端口（Root Port）

交换机三的G0/0/2是连接交换机二：备用端口（Alternate Port）
