【AI算法工程师面试指北】小球检测问题

问题

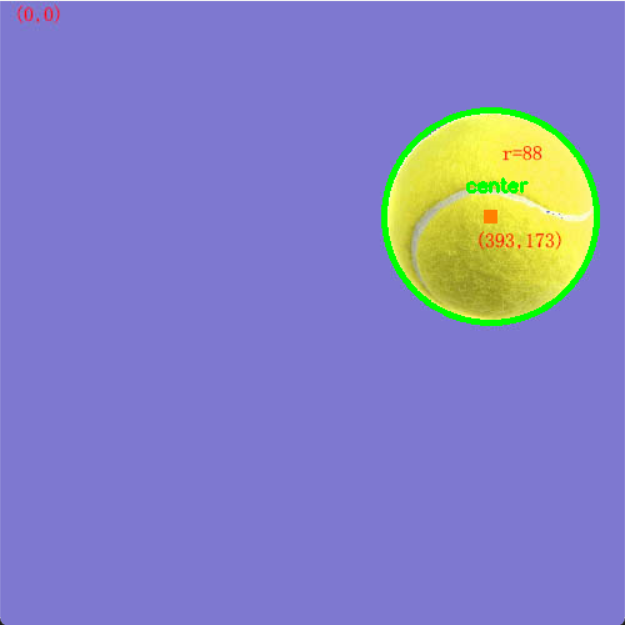

给你一张图片，图片里某个位置有个非常小的圆球。设计算法检测出圆球，给出图中的坐标。

应用场景及分析

小球检测（或圆形物体检测）在多个领域有实际应用，具体场景和技术需求因领域而异。以下是一些典型的应用场景及对应的技术特点：

1. 工业自动化与质量检测

场景：

• 零件分拣与缺陷检测：检测生产线上的球形零件（如轴承滚珠、螺丝帽、药丸等），判断其是否存在、位置是否正确，或检测表面缺陷（如裂痕、凹陷）。
• 装配线计数：统计传送带上小球状零件的数量，避免漏装或多装。
• 尺寸测量：检测小球的直径是否符合规格（如精密轴承的尺寸筛选）。

技术特点：

• 需求：高精度、实时性、抗光照干扰。
• 常用算法：
  • 传统视觉：基于霍夫圆变换（Hough Circle Transform）检测圆形，结合轮廓分析或颜色过滤快速定位。
  • 深度学习：使用YOLO、Faster R-CNN等目标检测模型，适用于复杂背景或多尺度小球检测。

2. 医疗与生物医学成像

场景：

• 细胞或微生物检测：在显微镜图像中检测圆形细胞（如红细胞、癌细胞）或微生物（如细菌菌落）。
• 医学仪器导航：在介入手术中，检测血管内的微型标记物（如球形造影剂）以辅助定位。
• 药物胶囊检测：在制药过程中检测胶囊的完整性或填充量。

技术特点：

• 需求：高分辨率、低误检（避免将非圆形结构误判为目标）。
• 常用算法：
  • 传统视觉：结合阈值分割（如Otsu算法）和形态学操作（膨胀、腐蚀）预处理，再用霍夫圆变换检测。
  • 深度学习：使用U-Net等语义分割模型，针对显微图像的低对比度特点进行训练。

3. 机器人导航与抓取

场景：

• 机器人目标识别：移动机器人检测环境中的小球（如足球、障碍物），用于路径规划或抓取操作（如机械臂抓取小球）。
• 无人机巡检：无人机在输电线路或管道中检测球形连接件（如绝缘子）的异常位置或损坏。

技术特点：

• 需求：实时性、抗运动模糊、多目标追踪。
• 常用算法：
  • 传统视觉：结合颜色阈值（如HSV过滤）快速定位彩色小球，再用轮廓匹配检测圆形。
  • 深度学习：使用YOLOv5等轻量级模型，部署在嵌入式设备（如机器人边缘计算单元）上实现实时检测。

4. 体育与运动分析

场景：

• 球类运动轨迹追踪：在足球、网球、篮球等比赛中，通过视频分析检测球的位置和运动轨迹，辅助裁判判罚或运动员训练分析。
• AR/VR互动：在虚拟现实游戏中，检测用户投掷的虚拟小球以触发交互逻辑。

技术特点：

• 需求：高速运动目标检测、多帧追踪（如结合卡尔曼滤波）。
• 常用算法：
  • 传统视觉：光流法（Optical Flow）追踪运动小球，结合霍夫圆变换定位。
  • 深度学习：使用DeepSORT等多目标追踪算法，结合YOLO检测球的位置。

5. 安防与监控

场景：

• 异常物体检测：在监控画面中检测可疑的球形物体（如遗弃的包裹、炸弹模型），触发警报。
• 客流量统计：通过检测人头（近似圆形）实现人数统计（虽然人头非完美球形，但检测逻辑类似）。

技术特点：

• 需求：长时监控下的稳定性、抗背景干扰（如动态光影）。
• 常用算法：
  • 传统视觉：背景减法（Background Subtraction）结合轮廓检测。
  • 深度学习：使用Faster R-CNN等模型，在复杂场景中区分球形物体与背景。

6. 科研与实验分析

场景：

• 物理实验追踪：在流体力学实验中检测气泡（球形）的运动轨迹，或在材料科学中检测颗粒的分布。
• 天文观测：检测天文图像中的恒星（近似圆形光斑）或小行星。

技术特点：

• 需求：高精度、低噪声处理（如去除图像噪点）。
• 常用算法：
  • 传统视觉：高斯滤波去噪后，使用拉普拉斯算子检测边缘，再用霍夫圆变换定位。
  • 深度学习：迁移学习（如预训练ResNet）处理低信噪比图像，提升检测鲁棒性。

7. 智能玩具与教育

场景：

• 儿童玩具互动：智能玩具通过摄像头检测小球位置，实现“追逐小球”或“躲避障碍”的游戏逻辑。
• 教育机器人：教儿童识别颜色和形状时，检测小球的颜色和圆形特征。

技术特点：

• 需求：低计算成本（适配嵌入式设备）、抗干扰（家庭环境中的复杂背景）。
• 常用算法：
  • 传统视觉：基于颜色过滤（如HSV颜色空间）和简单几何特征（圆形度阈值）的快速检测。

8. 农业与食品行业

场景：

• 水果分拣：检测圆形水果（如苹果、橙子）的成熟度、大小或表面瑕疵。
• 禽蛋检测：在生产线中检测鸡蛋的裂纹或异常形状（近似椭圆，可视为球形变种）。

技术特点：

• 需求：多目标并行检测、表面特征分析（如颜色、纹理）。
• 常用算法：
  • 传统视觉：边缘检测结合椭圆拟合（扩展霍夫变换），适用于非完美球形。
  • 深度学习：使用Mask R-CNN进行实例分割，同时检测多个水果并分析其属性。

算法选择逻辑

• 简单场景（如纯色背景、固定尺度）：优先使用传统视觉算法（霍夫圆变换、颜色过滤），计算效率高且实现简单。
• 复杂场景（如多尺度、复杂背景、低对比度）：采用深度学习算法（目标检测或分割模型），通过数据驱动提升鲁棒性。
• 实时性要求高的场景：选择轻量级模型（如YOLOv5s、MobileNet-YOLO）或优化传统算法（如积分图加速霍夫变换）。

根据具体场景的需求（精度、速度、成本），可以灵活组合传统方法和深度学习，实现高效的小球检测方案。

解答

下面是三种检测图像中圆形物体的python算法实现，包括基于传统计算机视觉和深度学习的方法：

import cv2
import numpy as np
import torch
import torch.nn as nn
import torch.optim as optim
from torch.utils.data import Dataset, DataLoader
from torchvision import transforms
import matplotlib.pyplot as plt
from sklearn.cluster import DBSCANclass CircleDetector:def __init__(self):# 初始化设备，优先使用GPUself.device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')def hough_transform(self, image_path, min_radius=5, max_radius=50):"""使用霍夫变换检测圆形参数:image_path: 图像路径min_radius: 最小圆半径max_radius: 最大圆半径返回:circles: 检测到的圆列表，格式为[(x, y, radius), ...]"""# 读取图像并转换为灰度图img = cv2.imread(image_path)gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)# 高斯模糊减少噪声gray = cv2.GaussianBlur(gray, (9, 9), 2, 2)# 使用霍夫变换检测圆形circles = cv2.HoughCircles(gray,cv2.HOUGH_GRADIENT,dp=1,  # 累加器图像的分辨率与输入图像之比minDist=20,  # 检测到的圆的中心之间的最小距离param1=50,  # Canny边缘检测的高阈值param2=30,  # 累加器阈值，值越小检测到的圆越多minRadius=min_radius,maxRadius=max_radius)if circles is not None:circles = np.round(circles[0, :]).astype("int")return [(x, y, r) for x, y, r in circles]return []def color_thresholding(self, image_path, lower_color, upper_color):"""使用颜色阈值检测圆形参数:image_path: 图像路径lower_color: 颜色下限，例如np.array([0, 0, 0])upper_color: 颜色上限，例如np.array([255, 255, 255])返回:circles: 检测到的圆列表，格式为[(x, y, radius), ...]"""# 读取图像并转换到HSV颜色空间img = cv2.imread(image_path)hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)# 创建颜色掩码mask = cv2.inRange(hsv, lower_color, upper_color)# 形态学操作清理噪声kernel = np.ones((5, 5), np.uint8)mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)# 查找轮廓contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)circles = []for contour in contours:# 计算轮廓的最小包围圆(x, y), radius = cv2.minEnclosingCircle(contour)area = cv2.contourArea(contour)circle_area = np.pi * radius * radius# 圆形度验证 (面积比)if area / circle_area > 0.7:  # 接近圆形circles.append((int(x), int(y), int(radius)))return circlesdef deep_learning_detection(self, image_path, model_path=None):"""使用深度学习检测圆形参数:image_path: 图像路径model_path: 预训练模型路径，如为None则使用随机初始化模型返回:circles: 检测到的圆列表，格式为[(x, y, radius), ...]"""class CircleDataset(Dataset):def __init__(self, images, transform=None):self.images = imagesself.transform = transformdef __len__(self):return len(self.images)def __getitem__(self, idx):image = self.images[idx]if self.transform:image = self.transform(image)return image# 定义简单的CNN模型class CircleCNN(nn.Module):def __init__(self):super(CircleCNN, self).__init__()self.conv1 = nn.Conv2d(3, 16, kernel_size=3, stride=1, padding=1)self.pool = nn.MaxPool2d(2, 2)self.conv2 = nn.Conv2d(16, 32, kernel_size=3, stride=1, padding=1)self.fc1 = nn.Linear(32 * 56 * 56, 128)  # 假设输入图像为224x224self.fc2 = nn.Linear(128, 3)  # 输出圆心坐标(x,y)和半径def forward(self, x):x = self.pool(torch.relu(self.conv1(x)))x = self.pool(torch.relu(self.conv2(x)))x = x.view(-1, 32 * 56 * 56)x = torch.relu(self.fc1(x))x = self.fc2(x)return x# 加载图像img = cv2.imread(image_path)img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)img = cv2.resize(img, (224, 224))# 图像预处理transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])])# 创建模型并加载预训练权重(如果有)model = CircleCNN().to(self.device)if model_path:model.load_state_dict(torch.load(model_path, map_location=self.device))# 设置为评估模式model.eval()# 准备输入input_tensor = transform(img).unsqueeze(0).to(self.device)# 预测with torch.no_grad():output = model(input_tensor)# 解析输出 (x, y, radius)x, y, radius = output[0].cpu().numpy()# 调整坐标和半径以匹配原始图像尺寸h, w = cv2.imread(image_path).shape[:2]x = int(x * w / 224)y = int(y * h / 224)radius = int(radius * max(w, h) / 224)return [(x, y, radius)]def detect_and_display(self, image_path, method='hough', **kwargs):"""检测圆形并显示结果参数:image_path: 图像路径method: 检测方法，可选'hough', 'color', 'deep'**kwargs: 传递给具体检测方法的参数"""img = cv2.imread(image_path)if method == 'hough':circles = self.hough_transform(image_path, **kwargs)elif method == 'color':if 'lower_color' not in kwargs or 'upper_color' not in kwargs:# 默认设置为检测深色物体kwargs['lower_color'] = np.array([0, 0, 0])kwargs['upper_color'] = np.array([180, 255, 100])circles = self.color_thresholding(image_path, **kwargs)elif method == 'deep':circles = self.deep_learning_detection(image_path, **kwargs)else:raise ValueError("不支持的检测方法")# 在原图上绘制检测到的圆output = img.copy()for (x, y, r) in circles:cv2.circle(output, (x, y), r, (0, 255, 0), 2)cv2.circle(output, (x, y), 2, (0, 0, 255), 3)  # 中心点# 显示结果plt.figure(figsize=(10, 5))plt.subplot(121), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))plt.title('原始图像'), plt.axis('off')plt.subplot(122), plt.imshow(cv2.cvtColor(output, cv2.COLOR_BGR2RGB))plt.title(f'检测结果 ({method}方法)'), plt.axis('off')plt.tight_layout()plt.show()return circles# 使用示例
if __name__ == "__main__":detector = CircleDetector()# 假设我们有一个包含小圆球的图像image_path = "path_to_your_image.jpg"# 1. 使用霍夫变换检测print("使用霍夫变换检测:")hough_circles = detector.hough_transform(image_path)print(f"检测到 {len(hough_circles)} 个圆")for i, (x, y, r) in enumerate(hough_circles):print(f"圆 {i+1}: 圆心=({x}, {y}), 半径={r}")# 2. 使用颜色阈值检测 (假设球是深色的)print("\n使用颜色阈值检测:")lower_color = np.array([0, 0, 0])upper_color = np.array([180, 255, 100])color_circles = detector.color_thresholding(image_path, lower_color, upper_color)print(f"检测到 {len(color_circles)} 个圆")for i, (x, y, r) in enumerate(color_circles):print(f"圆 {i+1}: 圆心=({x}, {y}), 半径={r}")# 3. 使用深度学习检测 (注意：此示例使用随机初始化的模型，结果可能不准确)print("\n使用深度学习检测:")deep_circles = detector.deep_learning_detection(image_path)print(f"检测到 {len(deep_circles)} 个圆")for i, (x, y, r) in enumerate(deep_circles):print(f"圆 {i+1}: 圆心=({x}, {y}), 半径={r}")# 显示检测结果detector.detect_and_display(image_path, method='hough')detector.detect_and_display(image_path, method='color', lower_color=lower_color, upper_color=upper_color)detector.detect_and_display(image_path, method='deep')

代码中实现了三种圆形检测算法：

1. 霍夫变换法：利用霍夫变换在图像中寻找圆形。它基于圆的参数方程，在参数空间中寻找峰值点来确定圆的位置和半径。该方法对噪声敏感，需要适当的预处理和参数调整。

2. 颜色阈值法：通过颜色过滤来识别特定颜色的圆形物体。首先将图像转换到HSV颜色空间，然后创建颜色掩码，接着进行形态学操作清理噪声，最后找到轮廓并计算最小包围圆。该方法对光照变化敏感。

3. 深度学习法：使用简单的CNN模型直接预测圆形的位置和半径。模型结构包括卷积层、池化层和全连接层。该方法需要大量标注数据进行训练才能达到良好效果，示例中使用的是随机初始化的模型，实际应用中应使用预训练模型。

使用时，你可以根据具体场景选择合适的检测方法，并调整相应参数以获得最佳效果。
