【STM32】按键控制LED 光敏传感器控制蜂鸣器

news 2025/5/30 14:47:09

    🔎【博主简介】🔎

        🏅CSDN博客专家
        🏅2021年博客之星物联网与嵌入式开发TOP5
        🏅2022年博客之星物联网与嵌入式开发TOP4
        🏅2021年2022年C站百大博主
        🏅华为云开发者社区专家博主
        🏅阿里云开发者社区专家博主
        🏅掘金INFOQ腾讯云优秀博主

📝《个人主页》謓泽-CSDN博客
🥰《个人社区》QRS社区-CSDN社区云
👀《系列专栏》STM32－单片机
📣 点赞👍+ 收藏⭐️+ 留言💬

⒈按键控制LED灯

概述⇢在五一单片机当中博主也有写过一篇关于轻触按键控制的文章，对轻触按键不了解的话可以看看🔗【51单片机】独立按键控制LED灯(四种形式)

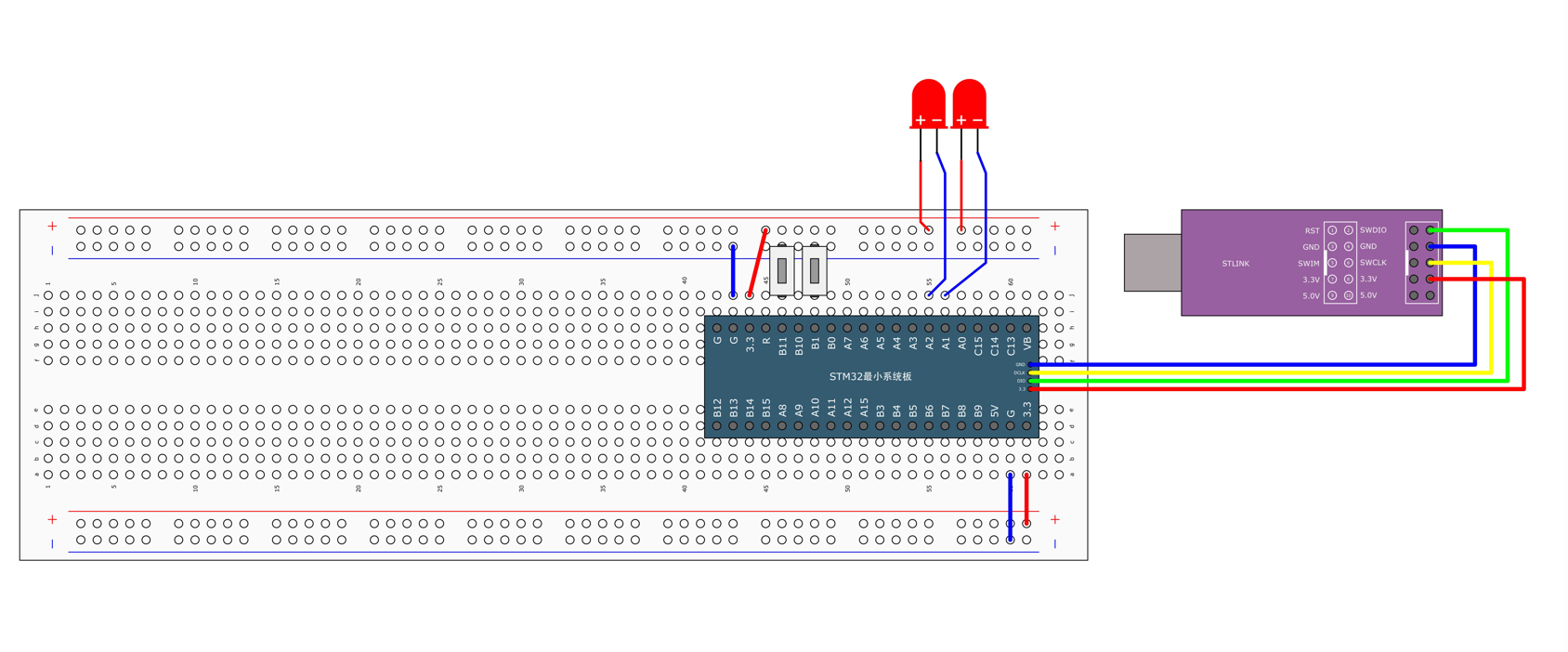

说明⇢在下述图当中是两个按键控制两个LED灯的面包板接线图。

说明⇢博主并非使用面包板接线图的，而是自己使用了洞洞板来焊接一个个模块，最终合成一个开发板的。就像和普中51的A2开发板一样。

示例要求如下👇

  • 按下B1按键第一个LED点亮，再按一下B1按键LED灯熄灭。依次...
  • 按下B11按键第二个LED点亮，再按一下B11按键LED灯熄灭。依次...

🎓拓展知识点如下⇣

  1. 快捷键[CTRL+ALT+空格]可以弹出代码提示框。
  2. 当我们把GPIO初始化配置好了之后单片机默认是低电平，所以我们需要再初始化完成之后再设置成高电平。
  3. 按键当中的初始化使用的Mode模式是上拉模式的。注：当然你也可以自己在外部电路上接一个上拉电阻，这样模式的选择也可以不用是上拉模式。

注意⇢按键会产生抖动，一般有两种方法可以解决按键产生抖动的问题。

⒈软件消抖、定时器扫描或延时函数。

⒉硬件消抖、小电容103并联接地。

第一个程序代码

示例代码如下◊

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"
#include "stdint.h"
uint8_t Ret;int main(void)
{LED_Init();Key_Init();while (1){Ret=KeyNum();if(Ret==1){	LED1_Ture();}else if(Ret==2){LED2_Ture();}else{LED3_Ture();}}
}

LED.c

#include "stm32f10x.h"                  // Device header/*
概述:LED的初始化函数。
㈠使用RCC开启GPIO的时钟 [RCC－即复位与时钟控制，主要是通过寄存器配置时钟源]㈡使用GPIO_Init函数初始化GPIO口。㈢使用输出或者输入函数控制GPIO口。
说明:快捷键[CTRL+ALT+空格]可以弹出代码提示框。
*/
void LED_Init()
{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOC, ENABLE);GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_15 | GPIO_Pin_14;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_Init(GPIOC, &GPIO_InitStructure);GPIO_SetBits(GPIOA, GPIO_Pin_0);//GPIO_Pin_x为高电平GPIO_SetBits(GPIOC, GPIO_Pin_15 | GPIO_Pin_14);             //GPIO_Pin_x为高电平
}
//ON:打开 OFF:关闭
void LED1_ON()
{GPIO_SetBits(GPIOA,GPIO_Pin_1);
}void LED1_OFF()
{GPIO_ResetBits(GPIOA,GPIO_Pin_1);
}void LED2_ON()
{GPIO_SetBits(GPIOC,GPIO_Pin_15);
}void LED2_OFF()
{GPIO_ResetBits(GPIOC,GPIO_Pin_15);
}
//IO电平翻转
void LED1_Ture()
{if(GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_0) == 0){//如果PA0的输出寄存器=0GPIO_SetBits(GPIOA, GPIO_Pin_0);//PA1=1}else//如果PA0的输出寄存器=1{GPIO_ResetBits(GPIOA,GPIO_Pin_0);//PA1=0}
}void LED2_Ture()
{if(GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_15) == 0){GPIO_SetBits(GPIOC, GPIO_Pin_15);}else{GPIO_ResetBits(GPIOC,GPIO_Pin_15);}
}void LED3_Ture()
{if(GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_14) == 0){GPIO_SetBits(GPIOC, GPIO_Pin_14);}else{GPIO_ResetBits(GPIOC,GPIO_Pin_14);}
}

LED.h

#ifndef __LED_H
#define __LED_Hextern void LED_Init(void);extern void LED1_ON(void);
extern void LED1_OFF(void);
extern void LED2_ON(void);
extern void LED2_OFF(void);extern void LED1_Ture(void);
extern void LED2_Ture(void);
extern void LED3_Ture(void);
#endif

Key.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"void Key_Init(void)
{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);
}uint8_t Key_GetNum(void)
{uint8_t KeyNum = 0;if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0){Delay_ms(20);while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);Delay_ms(20);KeyNum = 1;}if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0){Delay_ms(20);while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);Delay_ms(20);KeyNum = 2;}return KeyNum;
}

Key.h

#ifndef __Key_H
#define __Key_Hextern void Key_Init(void);
extern unsigned char KeyNum(void);#endif

说明⇢以上便是独立按键控制LED的全部代码。

注意⇢在这里对应的按键是可以控制对应LED灯的以及翻转状态，当按键按下的时候对应的LED灯点亮、当按键松手的时候对应的LED灯熄灭。

//大多数运用场景在IO口电平翻转
GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_0)

⒉光敏传感器控制蜂鸣器

概述⇢第二个示例讲的是用光敏电阻传感器控制蜂鸣器。如果你对蜂鸣器不是很理解的话，推荐看看博主写的这篇文章。🔗

说明⇢在下述图当中是两个按键控制两个LED灯的面包板接线图。

重要知识点⇢在这里还是主要介绍下光敏传感器到底是啥玩意。

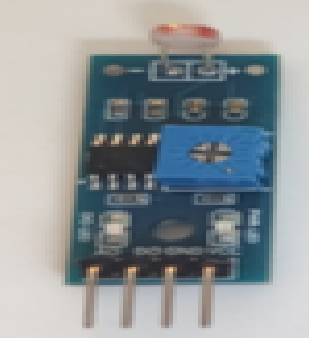

说明⇢在上述主要是由光敏电阻、电位器、电阻、LED灯、LM393组合而成的光敏传感器的模块，其主要功能是⇢光线越强，光敏电阻的阻值就会越小，信号输出低电平(灯亮)，当遮挡光敏电阻的时候，信号输出为高电平(灯灭)

引脚⇢分别有四个引脚，1.Vcc、2.Gnd、3.AO、4.DO

注意⇢AO是ADC模数转换的引脚。

检测距离调节：顺时针调节电位器，检测距离增加；逆时针调节电位器，检测距离减少。

第二个程序代码

示例代码如下◊

main.h

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Buzzer.h"
#include "LightSensor.h"int main(void)
{Buzzer_Init();LightSensor_Init();while (1){if (LightSensor_Get() == 1){Buzzer_ON();}else{Buzzer_OFF();}}
}

Key.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"void Key_Init(void)
{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);
}uint8_t Key_GetNum(void)
{uint8_t KeyNum = 0;if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0){Delay_ms(20);while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);Delay_ms(20);KeyNum = 1;}if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0){Delay_ms(20);while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);Delay_ms(20);KeyNum = 2;}return KeyNum;
}

Key.h

#ifndef __KEY_H
#define __KEY_Hvoid Key_Init(void);
uint8_t Key_GetNum(void);#endif

Buzzer.c

#include "stm32f10x.h"                  // Device headervoid Buzzer_Init(void)
{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_SetBits(GPIOB, GPIO_Pin_12);
}void Buzzer_ON(void)
{GPIO_ResetBits(GPIOB, GPIO_Pin_12);
}void Buzzer_OFF(void)
{GPIO_SetBits(GPIOB, GPIO_Pin_12);
}void Buzzer_Turn(void)
{if (GPIO_ReadOutputDataBit(GPIOB, GPIO_Pin_12) == 0){GPIO_SetBits(GPIOB, GPIO_Pin_12);}else{GPIO_ResetBits(GPIOB, GPIO_Pin_12);}
}

Buzzer.h

#ifndef __BUZZER_H
#define __BUZZER_Hvoid Buzzer_Init(void);
void Buzzer_ON(void);
void Buzzer_OFF(void);
void Buzzer_Turn(void);#endif

LightSensor.c

#include "stm32f10x.h"                  // Device headervoid LightSensor_Init(void)
{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);
}uint8_t LightSensor_Get(void)
{return GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13);
}

LightSensor.h

#ifndef __LIGHT_SENSOR_H
#define __LIGHT_SENSOR_Hvoid LightSensor_Init(void);
uint8_t LightSensor_Get(void);#endif

说明⇢以上便是第二个示例代码的全部程序内容。
