油烟净化器风道设计要点：如何降低风阻并提升净化效果
在油烟净化器的整体性能中，风道设计起着举足轻重的作用。合理的风道设计不仅能够降低风阻，减少能源消耗，还能提升净化效果，确保厨房等场所的空气得到有效净化。以下将详细阐述油烟净化器风道设计中的关键要点，以实现降低风阻与提升净化效果的双重目标。
一、合理选择风道材料
风道材料的选择对风阻和净化效果影响显著。光滑内壁的材料可有效减少空气流动时的摩擦力，降低风阻。像玻璃纤维增强塑料风管、环保塑料复合风管等，因内壁光滑，能显著减小风管内的摩擦阻力，成为降低风阻的理想材料选择。相比之下，一些表面粗糙的材料，如普通的薄钢板风管，会增加空气与管道内壁的摩擦，导致风阻上升。同时，考虑到油烟的腐蚀性以及长期使用的耐久性，材料还需具备良好的耐腐蚀性能。例如，不锈钢材质的风道在厨房等高湿度、多油污的环境中，能有效抵御腐蚀，保证风道长期稳定运行，维持良好的通风与净化效果。
二、精准规划风道尺寸
（一）管径与风量匹配
准确计算所需风量，并据此选择合适的管径至关重要。风量的确定需综合考虑厨房炉灶数量、烹饪类型、厨房空间大小等因素。一般而言，每个炉灶对应的处理风量约为 2000 - 4000 立方米 / 小时。若管径过小，风速会过高，不仅风阻急剧增大，还可能导致油烟无法充分与净化装置接触，降低净化效率；管径过大，则会使风速过低，油烟容易在管道内积聚，同样影响净化效果与通风效率。例如，一个拥有 5 个炉灶的中型餐厅，总风量需求约为 10000 - 20000 立方米 / 小时，根据风量与管径的对应关系，应选择合适管径的风道，确保风速维持在合理范围，实现良好的风阻控制与净化性能。
（二）风管截面积设计
除管径外，风管的截面积也需精心设计。在确定截面积时，要充分考虑系统的总风量以及允许的风速范围。主风管设计风速宜为 10 - 12m/s，排风罩接风管的喉部风速宜为 4 - 6m/s。通过风量除以风速，可准确计算出所需的风管截面积。合理的截面积设计能够保证油烟在风道内以适宜的速度流动，既不会因流速过快使油烟 “一闪而过”，无法被净化设备有效捕捉，也不会因流速过慢造成油烟堆积，进而实现降低风阻和提升净化效果的目的。

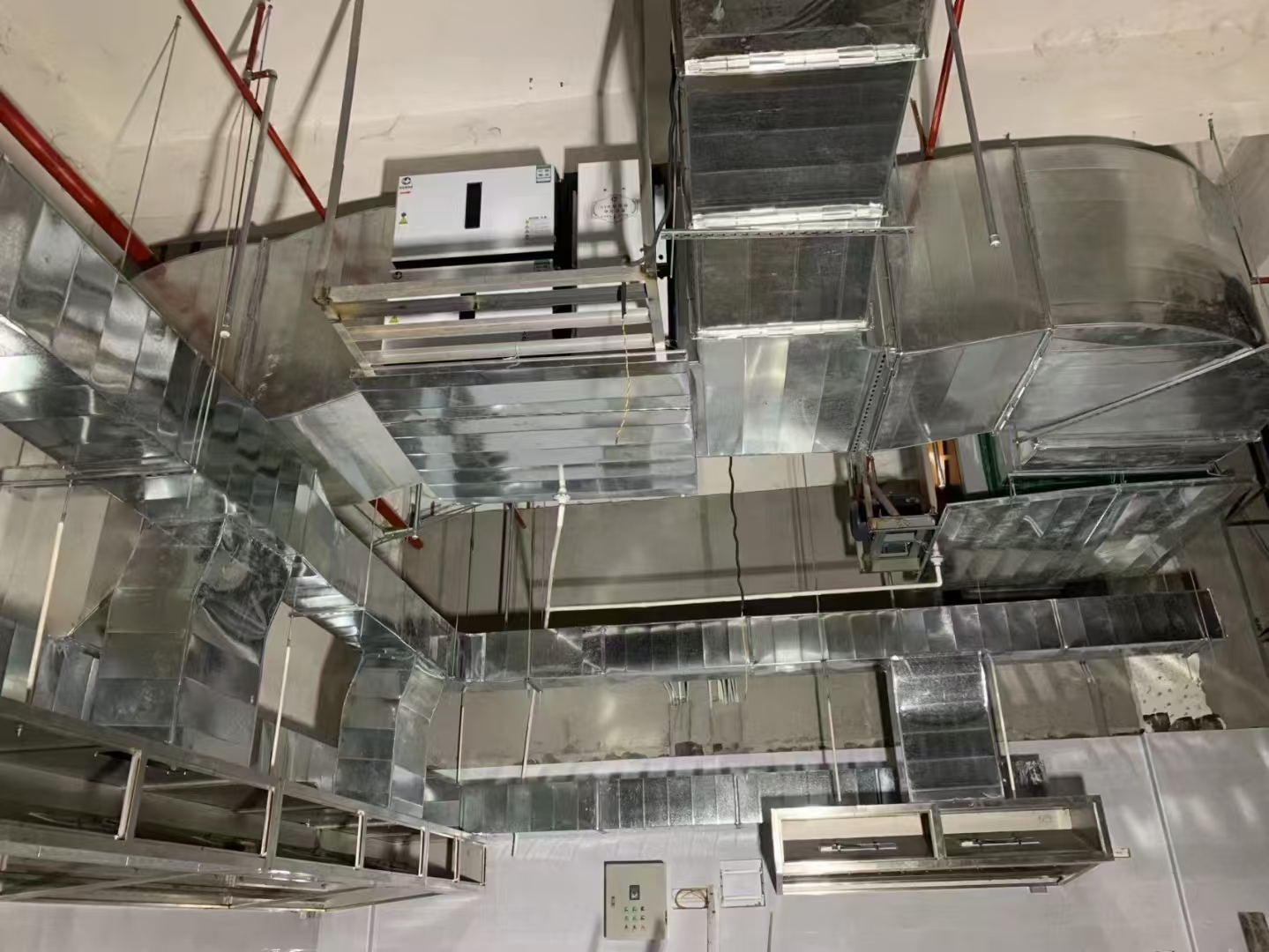

三、优化风道布局
（一）减少弯头与变径
风道中的弯头和变径是产生风阻的重要因素。过多的弯头会改变气流方向，增加空气流动的阻力，导致能量损耗和风速降低。因此，在设计风道布局时，应尽可能减少弯头数量，避免不必要的转向。若必须设置弯头，应采用大半径弯头或流线型弯头，以减小气流冲击和阻力。例如，使用半径为管径 1.5 - 2 倍的大半径弯头，相比直角弯头，可显著降低风阻。同时，要尽量减少风道的变径次数，保持管道直径的相对稳定。频繁的变径会使气流产生紊流，增加风阻，不利于油烟的顺畅输送与净化。
（二）确保管道连接顺畅
风道各部分的连接方式和质量对风阻有直接影响。管道连接应紧密、平滑，避免出现错位、缝隙或内部凸起。采用焊接或法兰连接时，要保证连接处平整，密封良好，防止漏风现象。若连接不当，会导致局部风速变化，形成涡流，增大风阻，还可能使油烟泄漏，影响净化效果。此外，在风道与油烟净化器、风机等设备的连接部位，可使用柔性连接材料，如橡胶软接头，既能补偿设备运行时的振动和位移，又能确保连接的密封性，减少风阻产生的可能性。
（三）合理安排风道走向

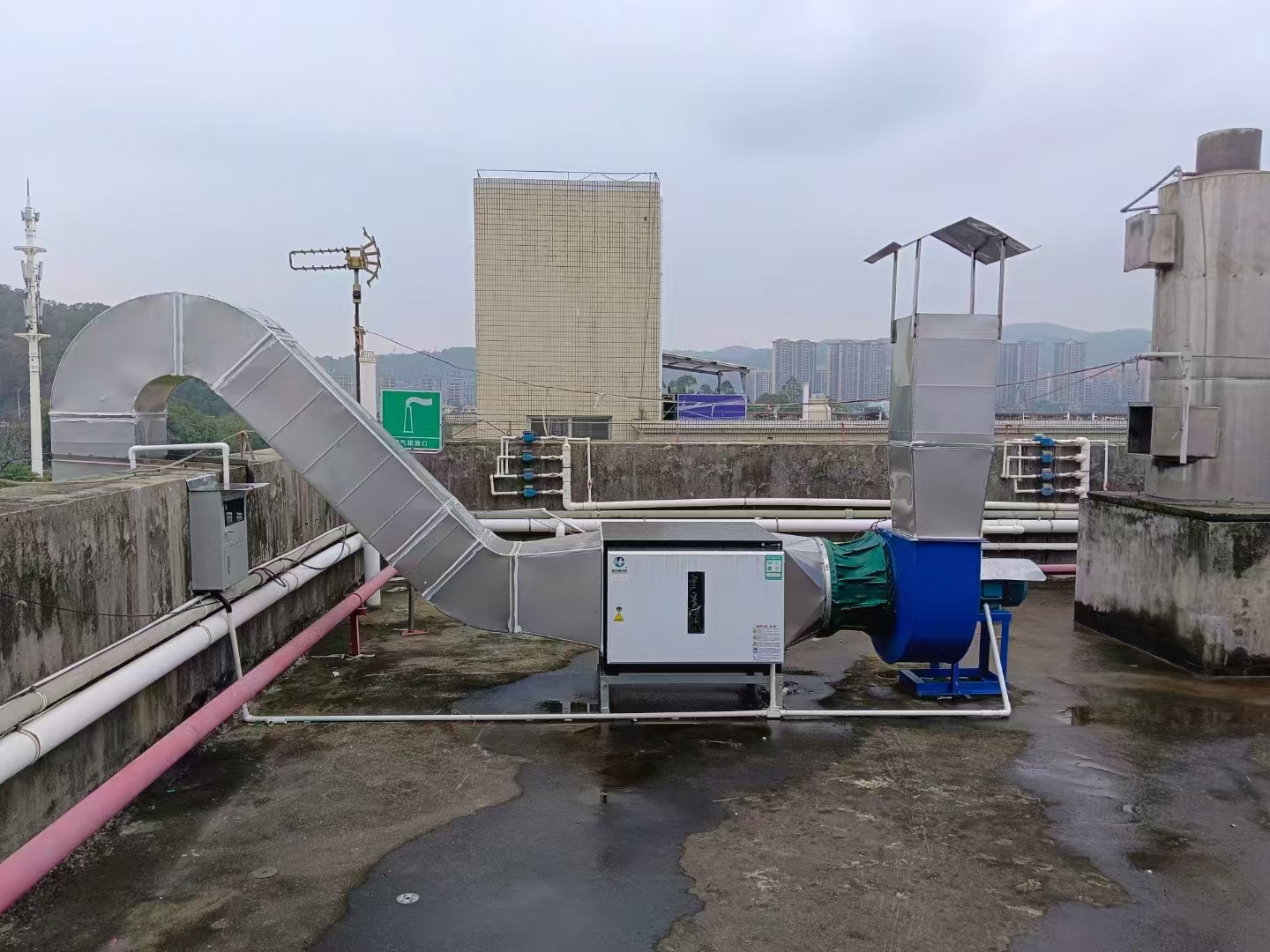

根据厨房或场所的实际布局，合理规划风道走向。应尽量使风道保持直线，减少迂回和交叉。避免风道穿越复杂的空间结构或与其他管道、障碍物相互干扰。例如，在多层建筑的厨房中，可通过合理设计竖向风道，使油烟垂直向上排出，减少水平管道的长度和弯道。同时，要考虑风道与油烟产生源（如炉灶）的相对位置，确保油烟能够迅速、顺畅地进入风道，提高收集效率，为后续的净化处理创造有利条件。
四、采用辅助设计手段
（一）设置导流装置
在风道内安装导流板、导流叶片等导流装置，可有效改善气流分布，降低风阻。导流装置能够引导油烟气流均匀、有序地通过风道，避免气流在局部区域形成紊流或停滞。例如，在风道的转弯处或分支处设置导流板，可使气流平稳转向，减少涡流产生，降低风阻。同时，合理设计的导流装置还能使油烟更充分地与净化模块接触，提高净化效率。在一些大型油烟净化系统中，通过优化导流叶片的形状、角度和间距，可使系统风阻降低 10% - 20%，净化效率提升 5% - 10%。
（二）利用 CFD 模拟优化
借助计算流体动力学（CFD）软件对风道内的气流流动进行模拟分析，是优化风道设计的有效手段。CFD 软件能够模拟不同风道结构、尺寸和工况下的气流速度、压力分布等参数，帮助设计师直观地了解风道内的气流情况，发现潜在的风阻问题和气流不畅区域。通过对模拟结果的分析，设计师可以针对性地调整风道设计，如改变管道形状、优化弯头角度、调整导流装置位置等，从而实现风阻的最小化和净化效果的最大化。在实际项目中，利用 CFD 模拟优化风道设计，可使风阻降低 15% - 30%，显著提升油烟净化系统的整体性能。
五、考虑维护与清洁便利性
（一）设置检修口与清洁通道
为便于风道的日常维护和清洁，在设计时应合理设置检修口和清洁通道。检修口应设置在风道的关键部位，如弯头、变径处、连接节点以及净化模块附近，方便工作人员对风道内部进行检查、维修和清理。清洁通道的设计要确保能够容纳清洁设备和工具进入，以便对风道内壁积聚的油污、灰尘等杂质进行有效清理。例如，在大型厨房的风道系统中，每隔一定距离设置一个可开启的检修门，其尺寸应满足人员进出和携带小型清洁设备的需求。同时，设计专门的清洁通道，使清洁人员能够顺利到达风道的各个部分，保证风道的清洁，维持良好的通风与净化效果。
（二）便于拆卸与组装结构
风道的结构设计应便于拆卸和组装，这样在需要进行深度清洁或更换损坏部件时，能够降低维护难度和成本。采用模块化设计理念，将风道分为若干可拆卸的模块，各模块之间通过标准化的连接方式进行组装。例如，使用螺栓连接或快装接头，方便工作人员快速拆卸和安装风道模块。在设计风道支撑结构时，也要考虑其对拆卸和组装的影响，确保支撑结构不妨碍模块的分离和组合，提高维护工作的效率，保障风道长期稳定运行，维持良好的风阻控制和净化效果。
合理的风道设计是提升油烟净化器性能的关键环节。通过选择合适的材料、精准规划尺寸、优化布局、采用辅助设计手段以及考虑维护便利性等要点，能够有效降低风阻，提升净化效果，为厨房等场所提供清新、健康的空气环境，同时也能降低设备运行成本，延长设备使用寿命，满足日益严格的环保要求。
